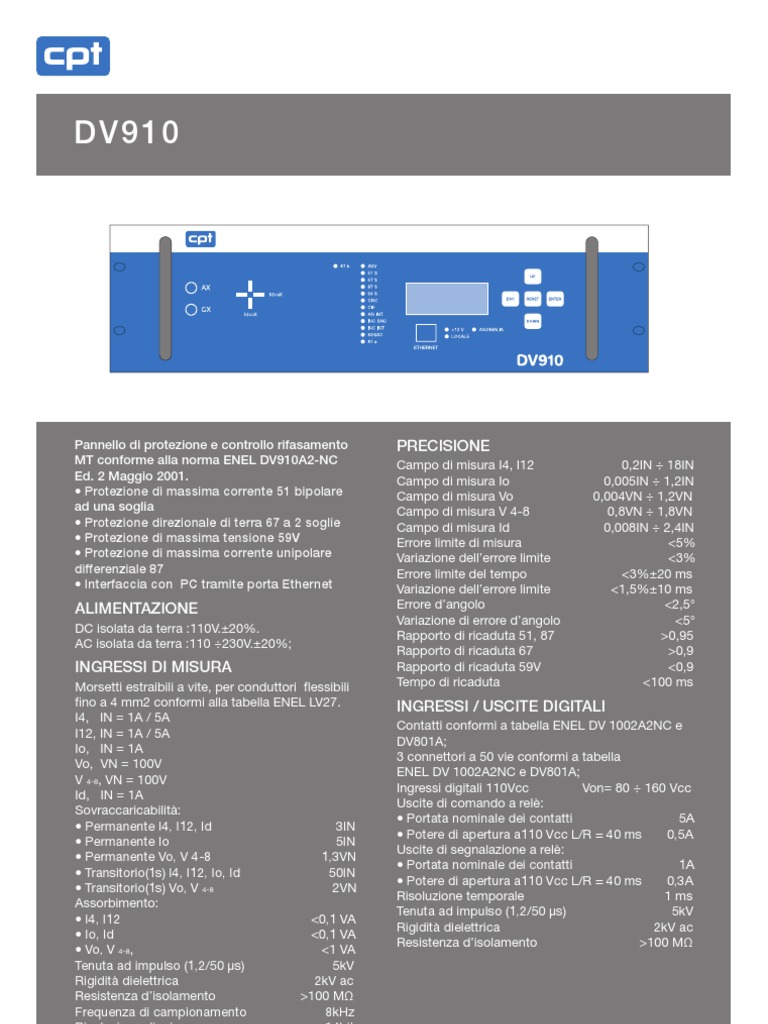

DV910

Pannello di protezione e controllo rifasamento MT conforme alla norma ENEL DV910A2-NC Ed. 2 Maggio 2001. Protezione di massima corrente 51 bipolare ad una soglia Protezione direzionale di terra 67 a 2 soglie Protezione di massima tensione 59V Protezione di massima corrente unipolare differenziale 87 Interfaccia con PC tramite porta Ethernet

PRECISIONE
Campo di misura I4, I12 Campo di misura Io Campo di misura Vo Campo di misura V 4-8 Campo di misura Id Errore limite di misura Variazione dellerrore limite Errore limite del tempo Variazione dellerrore limite Errore dangolo Variazione di errore dangolo Rapporto di ricaduta 51, 87 Rapporto di ricaduta 67 Rapporto di ricaduta 59V Tempo di ricaduta 0,2IN 18IN 0,005IN 1,2IN 0,004VN 1,2VN 0,8VN 1,8VN 0,008IN 2,4IN <5% <3% <3%20 ms <1,5%10 ms <2,5 <5 >0,95 >0,9 <0,9 <100 ms

ALIMENTAZIONE
DC isolata da terra :110V.20%. AC isolata da terra :110 230V.20%;

INGRESSI DI MISURA
Morsetti estraibili a vite, per conduttori essibili no a 4 mm2 conformi alla tabella ENEL LV27. I4, IN = 1A / 5A I12, IN = 1A / 5A Io, IN = 1A Vo, VN = 100V V 4-8, VN = 100V Id, IN = 1A Sovraccaricabilit: Permanente I4, I12, Id 3IN Permanente Io 5IN Permanente Vo, V 4-8 1,3VN Transitorio(1s) I4, I12, Io, Id 50IN Transitorio(1s) Vo, V 4-8 2VN Assorbimento: I4, I12 <0,1 VA Io, Id <0,1 VA Vo, V 4-8, <1 VA Tenuta ad impulso (1,2/50 s) 5kV Rigidit dielettrica 2kV ac Resistenza disolamento >100 M Frequenza di campionamento 8kHz Risoluzione di misura 14bit

INGRESSI / USCITE DIGITALI

Contatti conformi a tabella ENEL DV 1002A2NC e DV801A; 3 connettori a 50 vie conformi a tabella ENEL DV 1002A2NC e DV801A; Ingressi digitali 110Vcc Von= 80 160 Vcc Uscite di comando a rel: Portata nominale dei contatti 5A Potere di apertura a110 Vcc L/R = 40 ms 0,5A Uscite di segnalazione a rel: Portata nominale dei contatti 1A Potere di apertura a110 Vcc L/R = 40 ms 0,3A Risoluzione temporale 1 ms Tenuta ad impulso (1,2/50 s) 5kV Rigidit dielettrica 2kV ac Resistenza disolamento >100 M

DV910
USCITE ANALOGICHE
Contatti conformi a tabella ENEL DV 1002A2NC e DV801A; Campo di generazione 0 6 mA Rapporto di conversione I12 IN = 5 mA Errore sul fondo scala 1% Tempo di risposta 300 ms Resistenza di carico 2 k

INTERFACCIA OPERATORE
Display alfanumerico 16x2 5 Pulsanti di navigazione 16 LED per segnalazioni locali Porta di comunicazione Ethernet 2 Pulsanti per comando interruttore LED a croce di visualizzazione posizione interruttore

MECCANICA
Il dispositivo contenuto in un pannello a scatola adatto per montaggio su telai normalizzati da 19" (Norma CEI/48) pari a 482,6mm, di altezza 3U, con profondit massima di 310mm. Il contenitore realizzato in in aluzinc . Grado di protezione IP30 sul fronte e IP20 sul contenitore. Peso 6 Kg.

CARATTERISTICHE CLIMATICHE
Funzionamento Stoccaggio Umidit -10C +55C -25C +70C 5% 95%

* Le prestazioni e le caratteristiche sopra riportate non sono impegnative e possono essere modi cate in qualsiasi momento senza preavviso.
