Protezione dei sistemi elettrici di potenza II, 2013

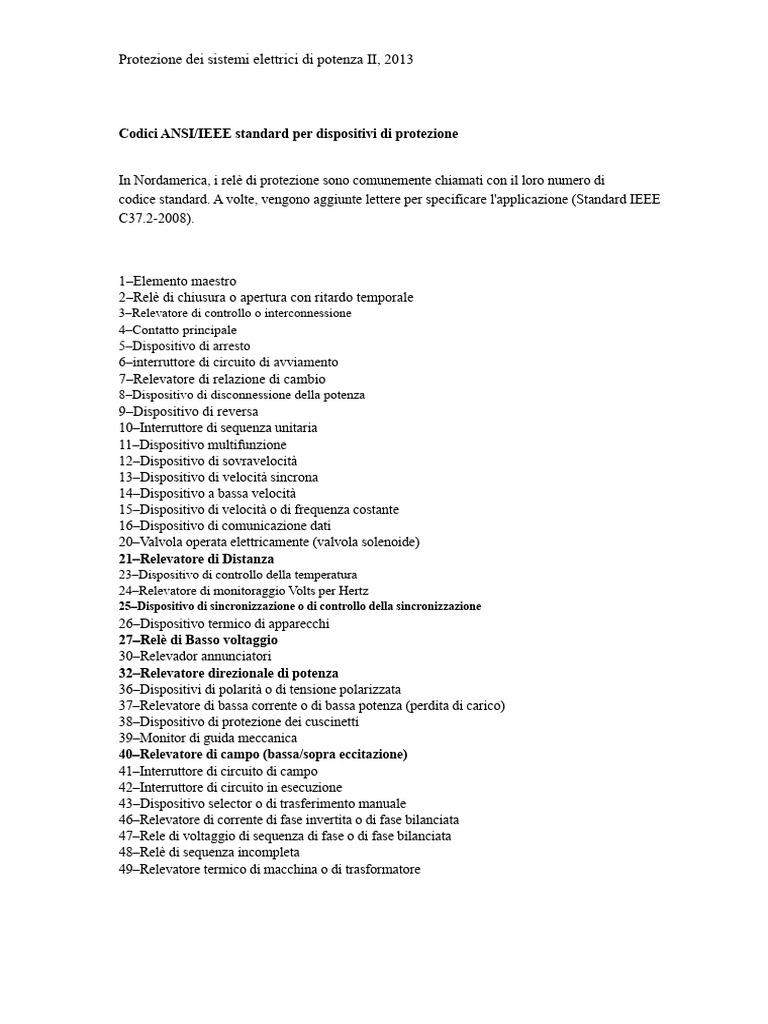

Codici ANSI/IEEE standard per dispositivi di protezione

In Nordamerica, i relè di protezione sono comunemente chiamati con il loro numero di

codice standard. A volte, vengono aggiunte lettere per specificare l'applicazione (Standard IEEE
C37.2-2008).

1–Elemento maestro
2–Relè di chiusura o apertura con ritardo temporale
3–Relevatore di controllo o interconnessione
4–Contatto principale
5–Dispositivo di arresto
6–interruttore di circuito di avviamento
7–Relevatore di relazione di cambio
8–Dispositivo di disconnessione della potenza
9–Dispositivo di reversa
10–Interruttore di sequenza unitaria
11–Dispositivo multifunzione
12–Dispositivo di sovravelocità
13–Dispositivo di velocità sincrona
14–Dispositivo a bassa velocità
15–Dispositivo di velocità o di frequenza costante
16–Dispositivo di comunicazione dati
20–Valvola operata elettricamente (valvola solenoide)
21–Relevatore di Distanza
23–Dispositivo di controllo della temperatura
24–Relevatore di monitoraggio Volts per Hertz
25–Dispositivo di sincronizzazione o di controllo della sincronizzazione
26–Dispositivo termico di apparecchi
27–Relè di Basso voltaggio
30–Relevador annunciatori
32–Relevatore direzionale di potenza
36–Dispositivi di polarità o di tensione polarizzata
37–Relevatore di bassa corrente o di bassa potenza (perdita di carico)
38–Dispositivo di protezione dei cuscinetti
39–Monitor di guida meccanica
40–Relevatore di campo (bassa/sopra eccitazione)
41–Interruttore di circuito di campo
42–Interruttore di circuito in esecuzione
43–Dispositivo selector o di trasferimento manuale
46–Relevatore di corrente di fase invertita o di fase bilanciata
47–Rele di voltaggio di sequenza di fase o di fase bilanciata
48–Relè di sequenza incompleta
49–Relevatore termico di macchina o di trasformatore
Protezione dei sistemi elettrici di potenza II, 2013

50–Relè di sovracorrente istantanea

51–Relè di sovracorrente tempo di CA
52–Interruttore di circuito CA
53–Rele di eccitazione del campo
55–Relevatore di fattore di potenza
56–Relè di applicazione di campo
59–Relè di sovratensione
60–Relè di bilanciamento di Tensione o Corrente
62–Relevatore di chiusura o apertura con ritardo di tempo
63–Interruttore di pressione
64–Rilevatore di terra
65 - Governatore
66–Dispositivo di avvio per ora
67–Rele di sovracorrente direzionale di CA
68– Rele di blocco o di "fuori passo"
69–Dispositivo di controllo permissivo
74–Relevatore di allarme
75–Meccanismo di cambio di posizione
76–Relevatore di Sovracorrente CC
78–Relè di misurazione dell'angolo di fase
79–Relè di chiusura CA
81–Relevatore di frequenza
83–Relevatore di controllo selettivo automatico o di trasferimento
84–Meccanismo di funzionamento
85–Relevatore comunicazione pilota, carrier o filo pilota
86–Relè di riavvio manuale (relè di blocco)
87–Relè di protezione differenziale
89–Interruttore di linea
90–Dispositivo di regolazione
91–Relevatore di tensione direzionale
92–Relevatore di tensione e potenza direzionale
94–Rele di scatto o scatto libero
B–Bus, barra
F–Campo
G–Terra o generatore
N–Neutro
T–Trasformatore
Protezione dei sistemi elettrici di potenza II, 2013

Funzioni dei relè di sovracorrente

ANSI 50/51–Sovracorrente di fase

Protezione trifase contro sovraccarichi e cortocircuiti fase a fase.

ANSI 50N/51N o 50G/51G–Falla a terra

Protezione da guasti a terra basata sui valori di corrente residua misurati o calcolati:

ANSI 50N/51N: corrente residua calcolata o misurata da sensori di corrente trifase

ANSI 50G/51G: corrente residua misurata direttamente da un sensore specifico

ANSI 50BF–Interruttore di guasto

Se un interruttore non viene attivato da un ordine di interruzione, come rilevato dalla non estinzione del guasto
attualmente, questa protezione di backup invia un ordine di intervento ai interruttori a monte o adiacenti.

ANSI 46–De sequenza negativa / sbilanciamento

Protezione contro l'imbalzo di fase, rilevato mediante la misurazione della corrente di sequenza negativa:

Protezione sensibile per rilevare guasti a 2 fasi alle estremità delle linee lunghe
Protezione dell'attrezzatura contro l'accumulo di temperatura, causato da un'alimentazione sbilanciata
fornitura, inversione di fase o perdita di fase, e squilibrio della corrente di controfase

ANSI 49RMS–Sovraccarico termico

Protezione contro danni termici causati da sovraccarichi in macchine (trasformatori, motori

o generatori). La capacità termica utilizzata viene calcolata secondo il modello matematico che
considera:

Valore della corrente RMS

Temperatura ambiente
Corrente di sequenza negativa, una delle cause che la temperatura del motore si
incremento

Recierre

ANSI 79

Dispositivo di automazione utilizzato per limitare i tempi di inattività dopo un'interruzione a causa di eventi transitori o semipermanenti
difetti sulle linee aeree. Il riattivatore ordina la riapertura automatica del dispositivo di interruzione dopo il
il tempo di ritardo necessario per ripristinare l'isolamento è trascorso. L'operazione del riattivatore è facile da adattare per
diversi modi operativi tramite impostazione dei parametri.

Protezione di corrente direzionale

Protezione dei sistemi elettrici di potenza II, 2013

ANSI 67–Sobrecorrente direzionale di fase

Protezione da cortocircuito fase-a-fase, con sgancio selettivo in base alla direzione della corrente di guasto.
Comprende una funzione di sovraccarico di fase associata alla rilevazione della direzione e si attiva se il
la funzione di sovracorrente di fase nella direzione scelta (linea o barre) è attivata per almeno uno di
le 3 fasi.

ANSI 67N/67NC–Falla a terra direzionale

Protezione contro i guasti a terra, con intervento selettivo secondo la direzione della corrente di guasto. 3 tipi di
operazione

tipologia 1: la funzione di protezione utilizza la proiezione del vettore I0

tipo 2: la funzione di protezione utilizza la magnitudine del vettore I0 con zona di intervento a semipiano
tipo 3: la funzione di protezione utilizza la magnitudine del vettore I0 con intervento nella sezione angolare
zone

ANSI 67N/67NC tipo 1

Protezione da guasti direzionali a terra per sistemi neutro a impedenza, isolati o compensati, basata su
la proiezione della corrente residua misurata.

ANSI 67N/67NC tipo 2

Protezione da sovracorrente direzionale per sistemi a impedenza e a terra solidamente, basata su misurazioni
o corrente residuale calcolata. Comprende una funzione di guasto a terra associata alla direzione
rilevamento e verifica se la funzione di guasto a terra nella direzione scelta (linea o barre) è
attivato.

ANSI 67N/67NC tipo 3

Protezione da sovracorrente direzionale per reti di distribuzione in cui il sistema di messa a terra neutra
varia in base alla modalità operativa, basata sulla corrente residua misurata. Comprende un
funzione di guasto a terra associata al rilevamento della direzione (zona di attivazione del settore angolare definita da 2
angoli regolabili), e rileva se la funzione di terra guasto nella direzione scelta (linea o barra collettore)
è attivato.

Funzioni di protezione di potenza direzionale

ANSI 32P–Sovrapotenza attiva direzionale

Protezione bidirezionale basata sulla potenza attiva calcolata, per le seguenti applicazioni:

attivare la protezione contro il sovraccarico per rilevare sovraccarichi e consentire il distacco del carico
protezione della potenza attiva inversa
o contro i generatori che funzionano come motori quando i generatori consumano attivo
potere
Protezione dei sistemi elettrici di potenza II, 2013

o contro motori che funzionano come generatori quando i motori forniscono potenza attiva

ANSI 32Q/40–Sovrapotenza attiva direzionale

Protezione bidirezionale basata sulla potenza reattiva calcolata per rilevare la perdita di campo su sincrono
macchine

protezione da sovraccarico reattivo per motori che consumano più potenza reattiva con campo
perdita
protezione contro la sovra-corrente reattiva inversa per generatori che consumano potenza reattiva con
perdita di campo.

Funzioni di protezione della macchina

ANSI 37–Bassa corrente di fase

Protezione delle pompe contro le conseguenze di una perdita di priming tramite il rilevamento del motore no-
operazione di carico. È sensibile a un minimo di corrente nella fase 1, rimane stabile durante l'interruttore
incespicare e potrebbe essere ostacolato da un ingresso logico.

ANSI 48/51LR/14–Rotore bloccato / tempo di avviamento eccessivo

Protezione dei motori contro il surriscaldamento causato da:

tempo di avvio del motore eccessivo a causa di sovraccarichi (ad esempio, nastro trasportatore) o fornitura insufficiente
tensione. La riaccelerazione di un motore che non è stato spento, indicata da un ingresso logico,
può essere considerato come un inizio.
rotore bloccato a causa del carico del motore (ad es. frantoio):
o in normale funzionamento, dopo un avvio normale
o immediatamente all'avvio, prima della rilevazione di un tempo di avvio eccessivo, con
rilevazione del rotore bloccato da un rilevatore di velocità zero collegato a un ingresso logico, oppure
dalla funzione di sottobosco.

ANSI 66–Avviamenti per ora

Protezione contro il surriscaldamento del motore causato da:

avvii troppo frequenti: l'energizzazione del motore è inibita quando il numero massimo consentito di
si inizia una volta raggiunto, dopo il conteggio di:
o partenze all'ora (o periodo regolabile)
o avvii consecutivi del motore a caldo o a freddo (riaccelerazione di un motore che non è spento)
giù, indicato da un'input logica, può essere conteggiato come un avvio)
inizia troppo vicini nel tempo: la ricarica del motore dopo uno spegnimento è consentita solo
dopo un tempo di attesa regolabile.

ANSI 50V/51V–Sobrecorrente ristretto per tensione

Protezione dei sistemi elettrici di potenza II, 2013

Protezione da cortocircuito fase-fase, per generatori. Il punto di intervento della corrente è la tensione-
aggiustato per essere sensibile ai guasti vicino al generatore che causano abbassamenti di tensione e
riduce la corrente di cortocircuito.

ANSI 26/63–Termostato/Buchholz

Protezione dei trasformatori contro l'aumento di temperatura e i guasti interni tramite ingressi logici collegati a
dispositivi integrati nel trasformatore.

ANSI 38/49T–Monitoraggio della temperatura

Protezione che rileva un accumulo anomalo di temperatura misurando la temperatura interna

attrezzature dotate di sensori

trasformatore: protezione degli avvolgimenti primari e secondari

motore e generatore: protezione degli avvolgimenti dello statore e dei cuscinetti.

Funzioni di protezione della tensione

ANSI 27D–Basso voltaggio di sequenza positiva

Protezione dei motori contro il funzionamento errato a causa di tensione di rete insufficiente o squilibrata,
e rilevamento della direzione di rotazione inversa.

ANSI 27R–Basso voltaggio residuo

La protezione utilizzata per verificare che la tensione residua mantenuta dalle macchine rotanti sia stata eliminata
prima di consentire la rialimentazione del busbar che alimenta le macchine, per evitare problemi elettrici e
transitori meccanici.

ANSI 27–Basso voltaggio

Protezione dei motori contro le cadute di tensione o rilevamento di tensione di rete anormalmente bassa per
attivare il carico automatico o il trasferimento della sorgente. Funziona con la tensione fase-fase.

ANSI 59–Sovratensione

Rilevamento di tensione di rete anormalmente alta o verifica della sufficiente tensione per abilitare la sorgente
trasferimento. Funziona con tensione fase-fase o fase-neutro, ogni tensione viene monitorata
separatamente.

ANSI 59N–Spostamento di tensione neutra

Rilevamento dei difetti di isolamento misurando la tensione residua nei sistemi a neutro isolato.

ANSI 47–Sovratensione di sequenza negativa

Protezione dei sistemi elettrici di potenza II, 2013

Protezione contro il bilanciamento di fase risultante da inversione di fase, fornitura sbilanciata o distanza
guasto, rilevato dalla misurazione della tensione della sequenza negativa.

Funzioni di protezione della frequenza

ANSI 81H–Sulla frequenza

Rilevamento di una frequenza anormalmente alta rispetto alla frequenza nominale, per monitorare la potenza
qualità dell'offerta.

ANSI 81L–Bassa frequenza

Rilevazione di una frequenza anormalmente bassa rispetto alla frequenza nominale, per monitorare la potenza
qualità dell'alimentazione. La protezione può essere utilizzata per l'interruzione complessiva o per il distacco del carico. Protezione

la stabilità è garantita in caso di perdita della fonte principale e presenza di tensione residua
da un vincolo nel caso di una diminuzione continua della frequenza, che viene attivato da
impostazione dei parametri.

ANSI 81R–Relazione di cambio di frequenza

Funzione di protezione utilizzata per la disconnessione rapida di un generatore o il controllo del carico da disconnettere. Basata su
il calcolo della variazione di frequenza è insensibile alle perturbazioni di tensione transitorie e
pertanto più stabile di una funzione di protezione a cambio di fase.

DisconnessioneIn installazioni con mezzi di produzione autonomi connessi a un fornitore, la “tariffa

of change of frequency” protection function is used to detect loss of the main system in view of
aprire l'interruttore di circuito in entrata a:

proteggere i generatori da una riconessione senza controllare la sincronizzazione

evitare di fornire carichi al di fuori dell'installazione.

L'interruzione dell'alimentazione La funzione di protezione "tasso di cambiamento di frequenza" è utilizzata per l'interruzione dell'alimentazione in

combinazione con la protezione da sottocorrente per:

o accelerare la perdita nel caso di un grande sovraccarico

o inibire la caduta a seguito di un'improvvisa riduzione della frequenza dovuta a un problema che non dovrebbe
essere risolto attraverso la perdita.

Alcuni degli standard IEEE relativi all'area delle protezioni:

•C37.110-2007 Guida IEEE per l'applicazione dei trasformatori di corrente utilizzati per la protezione
Scopi di trasmissione

•C37.102-2006 Guida IEEE per la Protezione dei Generatori AC

•C37.101-2006 Guida IEEE per la Protezione a Terra dei Generatori

•C37.091-2008 Guida IEEE per la protezione dei trasformatori di potenza

Protezione dei sistemi elettrici di potenza II, 2013

•C37.234-2009 Guida IEEE per le Applicazioni dei Relè di Protezione ai Bus del Sistema Elettrico

C37.109-2006 Guida IEEE per la Protezione dei Reattori Shunt

•C37.099-2000 Guida IEEE per la Protezione delle Banche di Condensatori in Shunt

•C37.230-2007 Guida IEEE per le Applicazioni dei Relè di Protezione alle Linee di Distribuzione

•C37.113-1999 Guida IEEE per l'applicazione di relè di protezione alle linee di trasmissione

•C37.117-2007 Guida IEEE per l'applicazione di relais di protezione utilizzati per frequenze anomale
Interruzione e Ripristino dell'Energia

•C37.119-2005 Guida IEEE per la protezione contro il guasto dell'interruttore degli interruttori automatici di potenza
