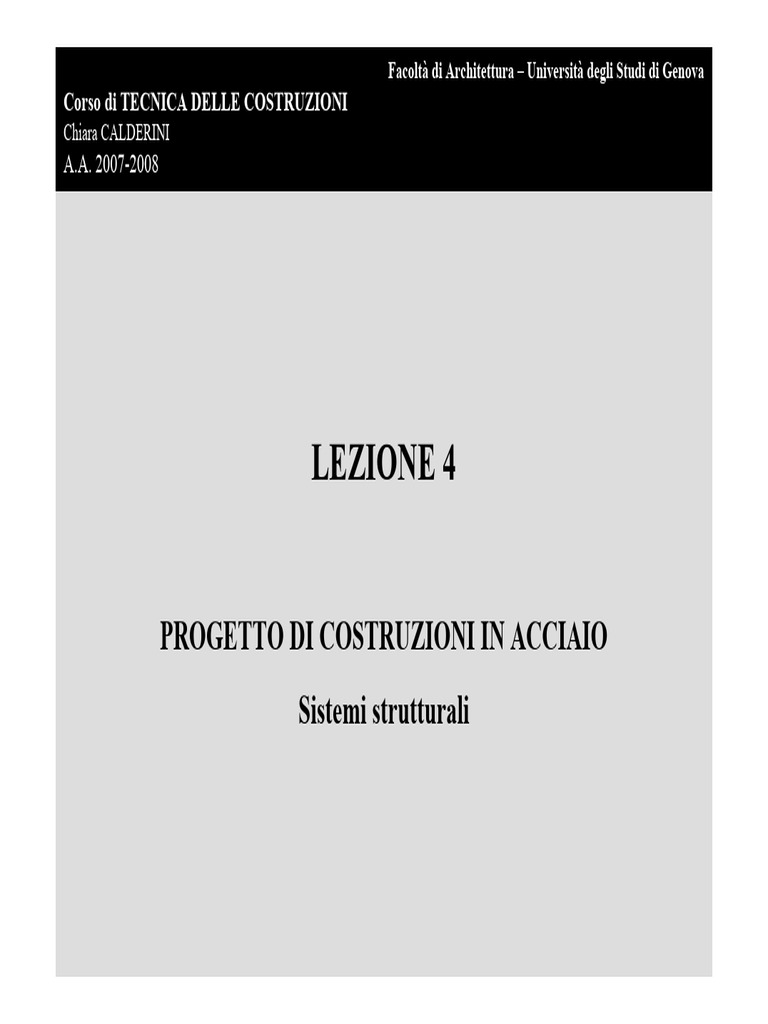

Facoltà di Architettura – Università degli Studi di Genova
Corso di TECNICA DELLE COSTRUZIONI
Chiara CALDERINI
A.A. 2007-2008
LEZIONE 4
PROGETTO DI COSTRUZIONI IN ACCIAIO
Sistemi strutturali
PRINCIPI GENERALI
LA STRUTTURA IN ACCIAIO NASCE DALL’ASSEMBLAGGIO DI PEZZI
MONODIMENSIONALI (PROFILATI) O BIDIMENSIONALI (LAMIERE) PRODOTTI
PER LO PIU’ IN UN LUOGO DIVERSO DA QUELLO DI FABBRICAZIONE DELLA
STRUTTURA
FASI DI COSTRUZIONE:
PRODUZIONE (DI PROFILATI E LAMIERE IN ACCIAIERIA)
TRASFORMAZIONE (DI PROFILATI E DI LAMIERE IN ELEMENTI STRUTTURALI O
COMPLESSI STRUTTURALI PREASSEBLATI IN CARPENTERIA
METALLICA)
TRASPORTO
MONTAGGIO (DEI COMPLESSI STRUTTURALI IN CANTIERE)
INFLUENZA SULLA TIPOLOGIA STRUTTURALE
DUALITA’ ACCIAIO – CEMENTO ARMATO
STRUTTURA IN ACCIAIO STRUTTURA IN CEMENTO ARMATO
COSTRUZIONE: COSTRUZIONE:
PER ASSEMBLAGGIO DI PEZZI PER GETTO MONOLITICO.
VINCOLI: VINCOLI:
TENDENZIALMENTE CERNIERE TENDENZIALMENTE INCASTRI.
STRUTTURA: STRUTTURA:
RISCHIO DI LABILITA’ RISCHIO ECCESSO DI IPERSTATICITA’
ONERE TECNICO ED SEMPLICE E POCO
ECONOMICO DISPENDIOSO
CERNIERA INCASTRO INCASTRO CERNIERA
I CONTROVENTI
LO SCARSO GRADO DI VINCOLO CHE SI RIESCE A INSTAURARE TRA GLI
ELEMENTI STRUTTURALI (A MENO DI LAVORAZIONI TECNICAMENTE E
ECONOMICAMENTE COSTOSE) RICHIEDE DI SCONGIURARE IL RISCHIO DI
IPOSTATICITA’ O LABILITA’ MEDIANTE INTERVENTI OPPORTUNI.
INTRODUZIONE DI
CONTROVENTI
STRUTTURA LABILE STRUTTURA ISOSTATICA
STABILITA’ E CONCEZIONE STRUTTURALE
LEGAME COSTITUTIVO SIMMETRICO A
TRAZIONE E COMPRESSIONE
PERDITA DI SIMMETRIA A CAUSA DELLA STABILITA’
LA CONCEZIONE STRUTTURALE
RISCHIO DI LABILITA’
RISCHIO DI PERDITA DI STABILITA’
IMPORTANZA DI UNA CONCEZIONE DELLA
STRUTTURA NELLO SPAZIO TRIDIMENSIONALE
(ANCHE SE QUESTA E’ ORDITA IN MODO TALE DA ESSERE CONSIDERATA
COME COMPOSTA DA PIU’ SOTTOSTRUTTURE RAPPRESENTABILI ED
ANALIZZABILI NEL PIANO)
LA CONCEZIONE STRUTTURALE
STRUTTURA TRIDIMENSIONALE SOTTOSTRUTTURA BIDIMENSIONALE
TELAIO BASE
VERIFICA
RESISTENZA
(NEL PIANO)
VERIFICA
STABILITA’
TELAIO BASE (FUORI PIANO)
DUALITA’ ACCIAIO – CEMENTO ARMATO
STRUTTURA IN ACCIAIO STRUTTURA IN CEMENTO ARMATO
RAPPORTO PESO SPEC./RESISTENZA: RAPPORTO PESO SPEC./RESISTENZA:
~0.0002÷0.0003 20÷30% ~ 0.0006÷0.0016
EFFETTO PESO PROPRIO: EFFETTO PESO PROPRIO:
POCO RILEVANTE RISPETTO AGLI PARAGONABILE AGLI ALTRI
ALTRI CARICHI APPLICATI CARICHI APPLICATI
Es: UNA COPERTURA PIANA HA UN Es: UNA COPERTURA PIANA HA UN
PESO DELL’ORDINE DI 0.15÷0.3 kN/m2. PESO DELL’ORDINE DI 2÷3 kN/m2. UN
UN CARICO DI 0.9 kN/m2 DI NEVE CARICO DI 0.9 kN/m2 DI NEVE
COSTITUTISCE IL 70÷90% DEL COSTITUTISCE IL 20÷30% DEL TOTALE.
TOTALE.
DEFORMABILITA’ DEGLI ELEMENTI STRUTTURALI
2
1 qL h f/L
σN =
max
8 J 2
5 qL4
f =
384 EJ
f 5 σ Lmax
= N
L 24 E h L/h
DUALITA’ ACCIAIO – CEMENTO ARMATO
STRUTTURA IN ACCIAIO STRUTTURA IN CEMENTO ARMATO
INTERAZIONE FRA MOMENTO INTERAZIONE FRA MOMENTO
FLETTENTE E SFORZI ASSIALI FLETTENTE E SFORZI ASSIALI
PER
INSTABILITA’
MAX
MAX
EFFETTO BENEFICO DEGLI SFORZI
DI COMPRESSIONE
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
AZIONI VERTICALI
F
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
AZIONI ORIZZONTALI
F F
SOLAIO n
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
A. B.
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
AZIONI VERTICALI
A. IPERSTATICA
TRAVI: INFLESSE
PILASTRI: PRESSOINFLESSI
+ PROBLEMA GIUNZIONI
B. ISOSTATICA (AD AZIONI VERTICALI)
TRAVI: INFLESSE
PILASTRI: SOLO COMPRESSI
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
AZIONI ORIZZONTALI
A. IPERSTATICA
TRAVI: INFLESSE
PILASTRI: PRESSOINFLESSI O
TENSO INFLESSI
+ PROBLEMA GIUNZIONI
B. LABILE (AD AZIONI ORIZZONTALI)
A MENO DI NON INSERIRE
CONTRONVENTI!
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
E’ POSSIBILE CONCEPIRE UNA STRUTTURA CAPACE DI RESISTERE AGLI
EFFETTI DELLE AZIONI VERTICALI ED ORIZZONTALI MEDIANTE UNA
RIPARTIZIONE DEI COMPITI TRA LE VARIE MEMBRATURE.
+ =
CONTROVENTO
• TRAVI INFLESSE NEL PIANO VERTICALE
• COLONNE SEMPLICEMENTE COMPRESSE
• GIUNZIONI A CERNIERA SOGGETTE SOLO A SFORZI DI TAGLIO
• TUTTE LE AZIONI ORIZZONTALI SONO ASSORBITE DAL CONTROVENTO
SCHEMI STRUTTURALI
EDIFICIO MULTIPIANO
E’ POSSIBILE CONCEPIRE UNA STRUTTURA CAPACE DI RESISTERE AGLI
EFFETTI DELLE AZIONI VERTICALI ED ORIZZONTALI MEDIANTE UNA
RIPARTIZIONE DEI COMPITI TRA LE VARIE MEMBRATURE.
+ =
CONTROVENTO
VANTAGGI: SVANTAGGI:
• FACILITA’ REALIZZATIVA DEI GIUNTI • INGOMBRO DELLE STRUTTURE DI CONTROVENTO
•TRAVI INFLESSE NEL PIANO VERTICALE •FONDAZIONE STRUTTURE DI CONTROVENTO
• COLONNE SEMPLICEMENTE COMPRESSE
• GIUNZIONI A CERNIERA SOGGETTE SOLO A TAGLIO
SCHEMI STRUTTURALI
CONTROVENTI
CON SISTEMI RETICOLARI A NUCLEO
