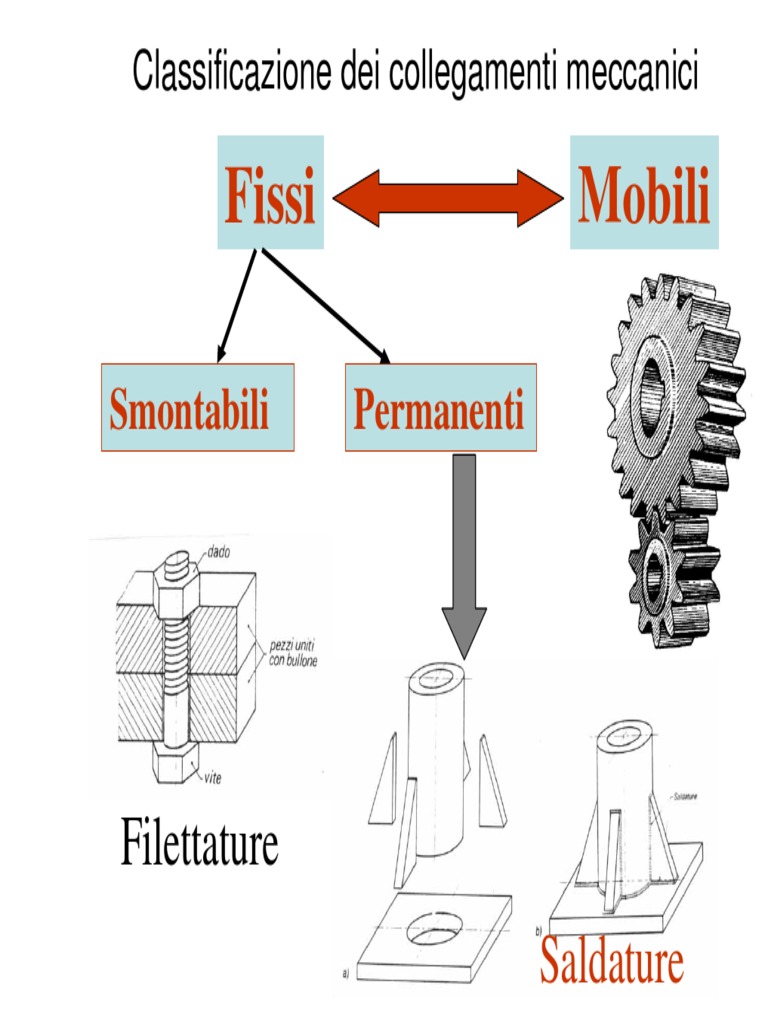

Classificazione dei collegamenti meccanici

Fissi Mobili

Smontabili Permanenti

Filettature
Saldature
I collegamenti filettati
 Vite e madrevite Diametr
Diam etr o nomin o
n ale ale
nom i cresta

fianco
fondo

passo D D
c io lo nocci
noc olo
Vite Madrevite
 Tipi di profili
La forma del risalto
elicoidale (elicoide o
filetto) caratterizza il
tipo di filettatura
 Profilo
metrico ISO
Profilo metrico ISO

5
H1 =
8
H = 0.54127 p Madrevite
h3 =
17
H = 0.61343 p Vite
24
 Passo grosso
e fine
Tabella I, pag. 385

Dare la precedenza ai diametri della

colonna a; in caso di necessità usare i
diametri della colonna b; evitare, se
possibile, i diametri della colonna c.
 Filettatura metrica ISO a profilo
triangolare: Designazione
• è caratterizzata dal diametro nominale
• per ogni diametro si possono impiegare
diversi passi: fini - grosso
• la designazione avviene mediante
l’indicazione
M dxp
M simbolo che indica l’impiego del
profilo metrico
d diametro nominale
p passo della filettatura

M10 x 1
M 22
 Filettatura Whitworth

•Sono caratterizzate dal diametro esterno di vite e

madrevite d=D in pollici

•la designazione avviene mediante indicazione del

diametro in pollici seguito dal simbolo W

es: 1½ W
 Filettatura gas
Non a tenuta stagna A tenuta stagna
designazione: G 1 ½

25.4
p=
z
 Filettatura gas a tenuta stagna
Designazione:
Esterne coniche: R (R ½)
Interne cilindriche: Rp (Rp ½)
Interne comiche: Rc (Rc ½)

Esterna conica interna cilindrica

Filettatura destra e sinistra

Svitamento
Filettatura sinistra e destra

destra sinistra

sinistra

M10 x 1 – sin destra

M10 x 1 - LH
Numero di principi
 Rappresentazione convenzionale delle
filettature: vite
Linea A

Linea B
8

No!
Rappresentazione convenzionale delle
filettature: madrevite

No!
 Fori ciechi

120° Calibro
Lavorazione delle filettature: la maschiatura

Figura 31, pag. 196

Filetti
incompleti
 Foro ciechi filettati

Figura 55, pag. 203

 Errori tipici

Esercizio 2, pag. 410

 Problemi di rappresentazione

La lunghezza limite di filettatura utile è rappresentata

da una linea A in vista e una linea E o F in sezione

Nedi disegni di
accoppiamenti
filettati le
filettature esterne
nascondono
sempre quelle
interne

Quotatura
semplificata
 Problemi di rappresentazione:
filetti incompleti

La filettatura
incompleta può
essere anche non
rappresentata

La distanza tra la cresta ed il fondo non deve

essere mai minore di 0.7 mm
Lavorazione delle filettature:
la filiera

Figura 33, pag. 197

Filetti
incompleti
Lavorazione al tornio

Figura 37, pag. 198

Gole di scarico
Figura 38, pag. 198
 Gole di scarico

Tab. XI-XII, pag. 204

Gole per esterni

Gole per interni

Gole di scarico: indicazione nei
disegni

Tabella UNI ISO 4755
