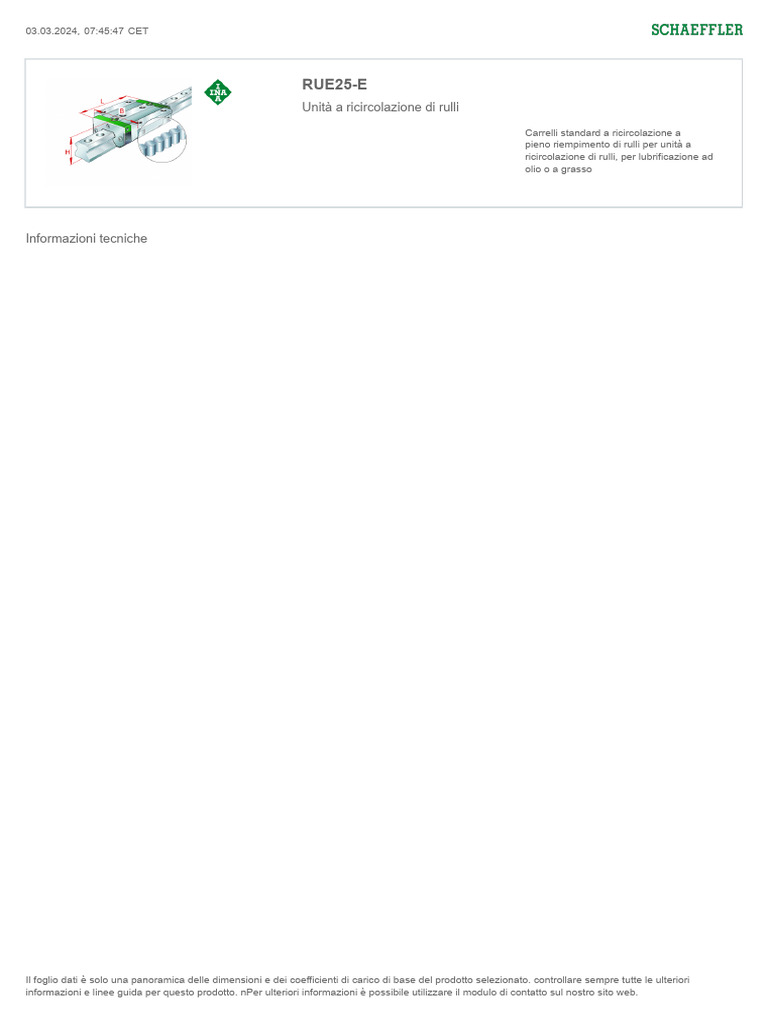

RUE25-E
Unità a ricircolazione di rulli

Carrelli standard a ricircolazione a

pieno riempimento di rulli per unità a
ricircolazione di rulli, per lubrificazione ad
olio o a grasso

Informazioni tecniche

Il foglio dati è solo una panoramica delle dimensioni e dei coefficienti di carico di base del prodotto selezionato. controllare sempre tutte le ulteriori
informazioni e linee guida per questo prodotto. nPer ulteriori informazioni è possibile utilizzare il modulo di contatto sul nostro sito web.
03.03.2024, 07:45:47 CET

Dimensioni di fissaggio

A1 23,5 mm

JB 57 mm

b 23 mm width rail

Tol b -0,005 mm Upper tolerance

Tol b -0,03 mm Lower tolerance

A2 6,5 mm

L1 65,6 mm

JL 45 mm

J LZ 40 mm

jL 30 mm

a L min 20 mm

a L max 23 mm

a R min 20 mm Distance

a R max 23 mm

H1 6,5 mm

H4 17,8 mm

H5 5,25 mm

T5 10 mm

T6 8,5 mm

h 22,3 mm

h1 11,8 mm

G2 M8 fixing screws

G 2 MA 24 Nm maximum tightening torque

K 1 MA 17 Nm maximum tightening torque

K3 M6 fixing screws

K 3 MA 17 Nm maximum tightening torque

K6 M6 fixing screws

K 6 MA 10 Nm maximum tightening torque

d1 6,7 mm

D2 6,7 mm

A3 7,5 mm position lubrication adapter

N3 M6 lubrication connector

N 2 max 3 mm

J L5 14,5 mm

GS M4x4

O 10x1,5 O-Ring DIN 3771

Il foglio dati è solo una panoramica delle dimensioni e dei coefficienti di carico di base del prodotto selezionato. controllare sempre tutte le ulteriori
informazioni e linee guida per questo prodotto. nPer ulteriori informazioni è possibile utilizzare il modulo di contatto sul nostro sito web.
03.03.2024, 07:45:47 CET

Dimensioni principali

l max 3.930 mm Max length single piece guideway

H 36 mm height system

B 70 mm width carriage

L 91 mm overall length carriage

Dati tecnici

C 28.000 N dynamic load rating

C0 65.000 N static load rating

M 0x 350 Nm static moment rating about X axis

M 0y 760 Nm static moment rating about Y axis

M 0z 680 Nm static moment rating about Z axis
