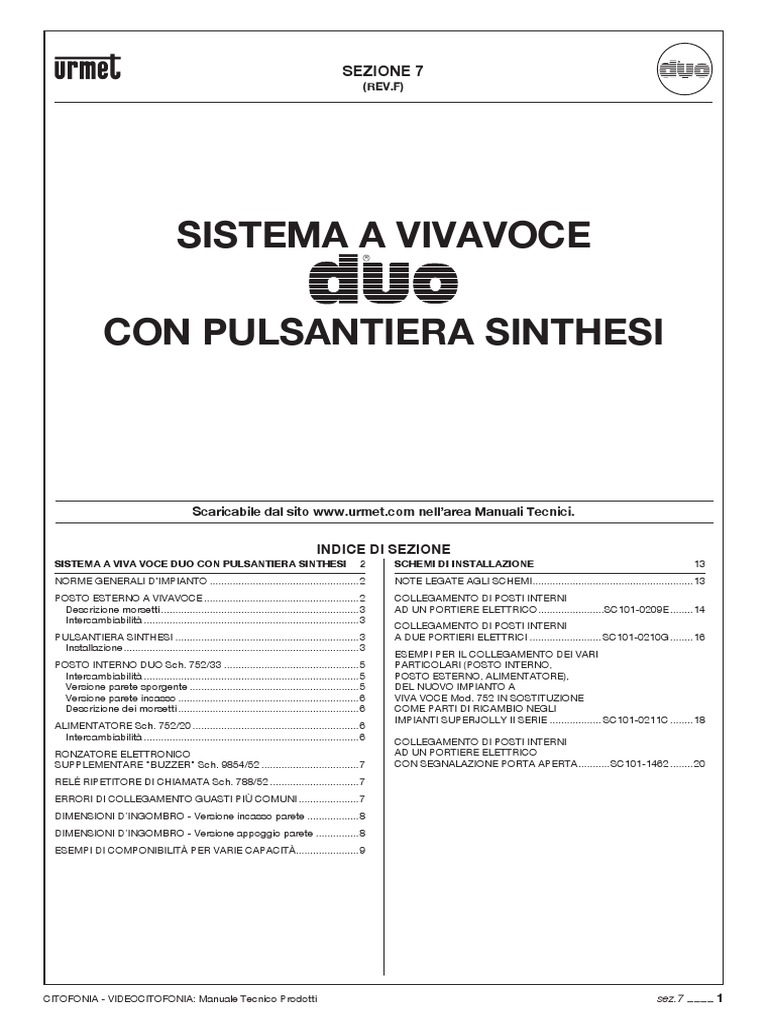

Urmet Domus

R
SEZIONE 7
(Rev.F)
SISTEMA A VIVAVOCE
R
CON PULSANTIERA SINTHESI
Scaricabile dal sito www.urmet.com nellarea Manuali Tecnici.
INDICE DI SEZIONE
SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI 2
SCHEMI DI INSTALLAZIONE 13
NORME GENERALI D'IMPIANTO.....................................................2
NOTE LEGATE AGLI SCHEMI.........................................................13
POSTO ESTERNO A VIVAVOCE.......................................................2

Descrizione morsetti......................................................................3
Intercambiabilit............................................................................3
COLLEGAMENTO DI POSTI INTERNI

AD UN PORTIERE ELETTRICO........................SC101-0209E.........14
PULSANTIERA SINTHESI.................................................................3
Installazione...................................................................................3
POSTO INTERNO Duo Sch. 752/33................................................5
Versione parete sporgente............................................................5
Versione parete incasso................................................................6
Descrizione dei morsetti................................................................6
ALIMENTATORE Sch. 752/20...........................................................6
RONZATORE ELETTRONICO
SUPPLEMENTARE "BUZZER" Sch. 9854/52...................................7

A DUE PORTIERI ELETTRICI.......................... SC101-0210G.........16
Esempi per il collegamento dei vari
particolari (Posto interno,
Posto esterno, Alimentatore),
del nuovo impianto a
viva voce Mod. 752 in sostituzione
come parti di ricambio negli
impianti Superjolly II Serie................... SC101-0211C.........18
AD UN PORTIERE ELETTRICO
CON SEGNALAZIONE PORTA APERTA............SC101-1462.........20
REL RIPETITORE DI CHIAMATA Sch. 788/52................................7

ERRORI DI COLLEGAMENTO GUASTI PI COMUNI......................7
DIMENSIONI DINGOMBRO - Versione incasso parete...................8
DIMENSIONI DINGOMBRO - Versione appoggio parete................8
ESEMPI DI COMPONIBILIT PER VARIE CAPACIT.......................9
CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti
sez.7
SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

NORME GENERALI D'IMPIANTO
POSTO ESTERNO A VIVAVOCE
Gli assorbimenti espressi in Watt dei moduli sono i seguenti:
SISTEMA A VIVAVOCE
SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI
SISTEMA A VIVA VOCE DUO

CON PULSANTIERA SINTHESI
Le prestazioni del sistema sono quelle tipiche del sistema a viva voce
e cio:
Invio della chiamata (elettronica) da pulsantiera esterna al posto
interno.
Conversazione dal posto esterno al posto interno e viceversa.
Comando della serratura elettrica dal posto interno.
Possibilit di attuazione di un comando elettrico supplementare dal
posto interno (es. luce scala).
Sono possibili solo impianti con collegamento a:
1 portiere elettrico.
2 portieri elettrici in commutazione automatica.
Scheda
Descrizione
Potenza [W]
1145/71.........................Modulo microfono con 1 tasto................. 0,35
1145/72.........................Modulo microfono con 2 tasto................. 0,35
1145/11.........................Modulo con 1 pulsante............................ 0,35
1145/12.........................Modulo con 2 pulsanti............................. 0,35
1145/13.........................Modulo con 3 pulsanti............................... 0,7
1145/14.........................Modulo con 4 pulsante.............................. 0,7
1145/50.........................Modulo repertorio/numero civico............... 0,7
POSTO ESTERNO A VIVAVOCE
Il rendimento fonico elevato del sistema reso possibile dal fatto

che stata adottata una circuiteria di tipo telefonico a viva voce, con
bilancia elettronica. In presenza di "parlato" in uno dei due canali la
bilancia attenua drasticamente l'altro canale evitando cos l'effetto
"Larsen".
I livelli di trasmissione e ricezione sono tarati in fase di produzione
su valori ottimali. possibile, da parte dell'installatore regolare solo
l'amplificazione verso l'esterno agendo sul potenziometro inserito nel
modulo altoparlante Sch. 1145/75.
L'amplificazione verso il posto interno non regolabile.
Il posto esterno del sistema a viva voce Duo realizzato esclusivamente

con due moduli (separati) della linea della pulsantiera Sinthesi.
Il posto esterno Bicanale Sinthesi cos composto:
Modulo altoparlante
Modulo microfono senza tasti
Modulo microfono con 1 tasto
Modulo microfono con 2 tasti
Sch. 1145/75
Sch. 1145/70
Sch. 1145/71
Sch. 1145/72
I posti interni Sch. 752/33 sono compatibili ed intercambiabili con i

posti interni Sch. 752/23, Sch. 752/231 e Sch. 4340/23, cos come
l'alimentatore.
Sch. 1145/75
Sch. 1145/70
Sch. 1145/71
Sch. 1145/72
NORME GENERALI D'IMPIANTO

Per l'esecuzione corretta degli impianti a viva voce occorre tener
presente quanto segue:
I conduttori degli impianti devono essere introdotti in tubi di plastica,
dove non si trovino altri conduttori per luce scale, ascensori, reti di
distribuzione, ecc.
L'unico accorgimento consiste nell'usare coppie cordate verso il
posto esterno:
Una coppia per il microfono.
Una coppia per il ricevitore altoparlante.
Il diametro dei conduttori da usarsi nellesecuzione degli impianti
citofonici in funzione della lunghezza dei collegamenti, come
indicato:

Sezione Diametro Distanza

mm2
mm
m
Circuito fonico e chiamata

Circuito apriporta
0,5
0,5
0,8
1
8/10
8/10
10/10
12/10
50
100
200
300
0,5
0,8
1
1,6
8/10
8/10
8/10
8/10
50
100
200
300
Le chiamate dalla pulsantiera esterna avvengono direttamente

sull'altoparlante del posto interno fatto funzionare con una determinata
frequenza.
Prevedere inoltre i conduttori per l'illuminazione dei cartellini
portanome e quelli per i pulsanti apertura serratura elettrica vicino
alla porta.
Sino ad un assorbimento pari a 6W sufficiente l'alimentatore
utilizzato nell'impianto, per un assorbimento maggiore necessario
un trasformatore di potenza adeguata.
Le dimensioni dei moduli sono: 90 x 90mm.
ROSSI
BIANCHI
I moduli microfono dispongono della funzione feedback di chiamata:

al momento della chiamata da un qualsiasi modulo con tasti, viene
emesso dal posto esterno un segnale visivo che testimonia leffettivo
inoltro della chiamata (led lampeggiante).
ATTENZIONE: tale prestazione non disponibile su impianti con
chiamata 12 Vca (Mod. Jolly o Superjolly 1^ serie) e nel caso di
separazione dei contatti comuni tasti (G/T).
su valori ottimali. possibile regolare lamplificazione verso
lesterno agendo sul potenziometro inserito nel modulo altoparlante
Sch. 1145/75
Lamplificazione verso il posto interno non regolabile. Il potenziometro
inserito nel modulo microfono, agisce sul livello di trasmissione verso
il posto interno solo nellutilizzo come ricambio nei vecchi impianti
Superjolly, dove si deve collegare il morsetto + al posto del morsetto
+M.
sez.7
PULSANTIERA SINTHESI
1145/75
2 1
L +
Il sistema consente lutilizzo nelle seguenti versioni:

Incasso su parete
Appoggio su parete
Semincasso su pilastrino (max. 3 moduli)
+M
L - + +M
1145/72
1145/72
DESCRIZIONE MORSETTI
Modulo altoparlante Sch. 1145/75
1
Segnale altoparlante
2
Moduli microfono Sch. 1145/70-/71-/72

+ Positivo segnale microfono
+M Positivo segnale microfono per posti interni modello
Superjolly
- Negativo segnale microfono
L Ingresso led feed back chiamata
~0
Alimentazione led illuminazione tasti e cartellini
~12
G/T
U1
G/T2
U2
Il sistema Sinthesi, ad elementi componibili in profilato di alluminio

anodizzato, composto da moduli che si possono inserire su appositi
telai. Linnovazione di questo sistema la possibilit di installazioni
sia in verticale che in orizzontale. Utilizzando appositi distanziali si
possono inoltre accoppiare tra loro le scatole ad incasso in modo
da poter realizzare pulsantiere di ogni tipo e configurazione, con un
ridotto numero di componenti e conseguentemente di schede da
gestire a magazzino; il vantaggio si riflette cos sia sul grossista che
sullinstallatore.
I moduli si possono installare in modo semplice, grazie
allinterconnessione tramite conduttori pre-cablati sui moduli stessi e
alle morsettiere di connessione allimpianto con carrello estraibile.
Il sistema si avvale dei seguenti accessori:

Scatole incasso unibili tra di loro
Cornici e telai portamoduli (versione da incasso)
Cornici coprifilomuro (versione da incasso)
Visiere antipioggia (versione da incasso)
Custodia con visiera (versione appoggio)
La descrizione dei componenti e degli accessori per la realizzazione
della pulsantiera riportata nel Manuale Tecnico Prodotti CitofoniaVideocitofonia alla sezione Pulsantiera Sinthesi.
INSTALLAZIONE
Si consiglia di installare la pulsantiera ad un'altezza dal piano di
calpestio di circa 1,55 1,60m.
1,55 1,60 m
1145/75
1,55 1,60 m
Comune tasti chiamata (solo Sch. 1145/71- /72)

Tasto di chiamata (solo Sch. 1145/71- /72)
Contatto tasto di chiamata 2 (solo Sch. 1145/72)
Tasto di chiamata (solo Sch. 1145/72)
INTERCAMBIABILIT
A
SISTEMA A VIVAVOCE
I posti esterni Mod. Sinthesi sono elettricamente compatibili con i posti

esterni Mod. Kombi e con posti esterni Sch. 4340/27 per pulsantiere
Mod. 625.
La sostituzione sempre possibile su Mod. Kombi a patto di
cambiare anche le cornici e i telai di fissaggio alla scatola incasso.
Sulle pulsantiere con posto esterno Sch. 4340/27, invece, si dovr
necessariamente sostituire anche la scatola incasso.
Nello schema SC101-0211 possibile individuare la corrispondenza
tra morsetti dei vari modelli.
4 mm
sez.7
1145/75
A
B
1145/72
ESEMPI DI POSIZIONAMENTO DEI MODULI
Installazione
in verticale
Installazione
in orizzontale
OK
1145/75
1145/50
1145/75
1145/50 1145/72
NO
1145/72
1145/72
1145/75 1145/50
Interporre tra i moduli altoparlante (1145/75) e microfono (1145/70,

1145/71, 1145/72) un altro modulo Sinthesi (es. numero civico,
modulo cieco...).
Linstallazione
dei telai portamoduli e delle cornici nelle
applicazioni con sviluppo orizzontale avverr in modo analogo a
2
GT 3
GT 4
GT
0~ ~
12
sez.7
quelli trattati in precedenza.

La cerniera del telaio risulter su un lato anzich in basso e
lapertura avverr in senso orizzontale. Anche il fissaggio dei
moduli al telaio avverr in modo uguale indipendentemente dal
senso di sviluppo della pulsantiera.
J2
SISTEMA A VIVAVOCE
POSTO INTERNO Duo Sch. 752/33
Il posto interno per sistema a viva voce Mod. 752 impiega come
trasmittente un microfono ad elettrete che garantisce una trasmissione
costante e lineare nel tempo.
Il posto interno predisposto per ricevere la chiamata esterna
direttamente sull'altoparlante per mezzo di un tono bitonale fornito
dall'alimentatore.
Il posto interno Duo ha due modalit di installazione:
Versione parete sporgente.
Versione parete incasso.
Se,
a seguito dellinstallazione del citofono Sch. 752/33 in
sostituzione dei posti interni Jolly (Sch. 4330/21 o Sch. 4330/23)
in impianti con alimentatore Sch. 4330/20 i livelli fonici sono

poco soddisfacenti, si consiglia di ruotare il trimmer PT2 in senso
antiorario con un cacciavite a taglio da 2 mm.
Tutte le connessioni alla linea vengono eseguite dopo aver fissato

la base dell'apparecchio al muro, semplificando al massimo
l'operazione.
90 mm
34 mm
PT1
PT2
Led porta aperta

Apriporta
194 mm
2 mm
VERSIONE PARETE SPORGENTE
Ausiliario
Led fonia attiva
Conversazione
Per fissare alla parete Duo predisporre due tasselli in corrispondenza

delle due asole presenti sulla base.
La zona centrale indica il vano adibito all'ingresso dei conduttori.
Foro di fissaggio
a parete
MAX
Volume di chiamata
massimo
Non
variare
morsettiera.
MIN
Volume di chiamata
minimo
Rosso
MUTE
Chiamata esclusa
la posizione dei due trimmer posti sopra la
1,55 m
Vano passaggio cavi
POSTO INTERNO Duo Sch. 752/33
Foro di fissaggio
a parete
INTERCAMBIABILIT
Il posto interno a viva voce Duo intercambiabile con i modelli
Sch. 752/23, Sch. 752/231, Jolly e Superjolly prima serie con capsula
trasmittente a carbone e Superjolly seconda serie.
Il posto interno Jolly con l'altoparlante al posto della capsula a
carbone non intercambiabile.
Particolare molto importante il fatto che Duo non equipaggiato di
un ronzatore ma solo predisposto a ricevere la chiamata esterna
direttamente sull'altoparlante per mezzo di un segnale bitonale fornito
dall'alimentatore.
Nel caso di sostituzione negli impianti Jolly e Superjolly prima Serie
dove la chiamata inviata sul ronzatore (morsetto RZ), quindi
necessario inserire all'interno del Duo il ronzatore elettronico (buzzer)
Sch. 9854/52. Un morsetto del ronzatore si dovr collegare sul
morsetto 6 del Duo, l'altro morsetto dovr essere collegato al filo di
chiamata che nei vecchi posti interni era collegato sul morsetto RZ.
Nel caso invece di sostituzione negli impianti Superjolly seconda
Serie, il buzzer non necessario perch il filo di chiamata in entrambi
i sistemi viene inviato sul morsetto CA.
SISTEMA A VIVAVOCE
SC101-0211C
POSTI INTERNI
Sch.4340/23
POSTI INTERNI
Sch.752/23-/33
473W
-/~
+/~
sez.7
ALIMENTATORE Sch. 752/20
Per questa modalit di installazione utilizzare la scatola incasso con

cornice Sch. 752/60.
45
mm
0
2/2
. 75 z
Sch240V /5 0H A
0/ VA /0,2
0/22 28 15V V /1 A ,2A
12 V /0
18
.
. 11
Prim
75 mm
Operazioni da eseguire per l'incasso:

Murare la scatola incasso A. L'intonaco deve sempre risultare a filo
o sporgente, al massimo di 1cm, rispetto alla scatola.
Togliere il frontale del posto interno per accedere ai morsetti di
collegamento. Fare leva con un cacciavite sulle apposite feritoie.
Inserire la base nella cornice B e successivamente avvitare la base
alla scatola incasso tramite le viti e1 ed e2.
Eseguire i collegamenti.
Richiudere il frontale.
Sec
2m
90
mm
8m
m
16
10
e1
1,55 m
VERSIONE PARETE INCASSO
e2
L'alimentatore Sch. 752/20 costituito da:

Trasformatore 28VA.
Primario 110 - 230V.
Secondario 12V, 1A (alimentazione apriporta e ronzatore - morsetti
~0, ~12).
Secondario 18V, 0,7 (morsetti ~0, ~18).
Secondario 15Vcc. - 0,2A (internamente connesso - alimentazione
circuiti amplificatori).
Uscita per chiamata bitonale su altoparlante con F1 = 1200Hz, F2 =
1800Hz con sweep rate 10 20Hz.
Amplificatore posto esterno - posto interno (ingresso morsetti 3-4,
uscita morsetti 5-6).
Amplificatore posto interno - posto esterno (ingresso morsetti 7-8,
uscita morsetti 1-2).
Potenza dissipata dopo 1 ora di lavoro medio: 4,2W.
Pu essere montato su barre di trafilato a norme DIN 46277 o a parete
per mezzo di due viti e tasselli.
La lunghezza di 162mm corrisponde a 9 moduli da 18mm secondo le
norme DIN 43880.
DESCRIZIONE DEI MORSETTI

SP
T1
T2
5
CA
AP
6
7

8
+
}
}
Segnale porta aperta
INTERCAMBIABILIT
Tasto di servizio ausiliario
intercambiabile con il modello precedente Sch. 4340/20, mentre

non lo con il tipo Jolly Sch. 4330/20.
Qualora si intenda in questi casi utilizzare il nuovo alimentatore
necessario sostituire anche il posto esterno.
Segnale chiamata
Comando tasto apriporta
SC101-0211C
Segnale microfono
Positivo alimentazione led segnalazione porta aperta
ALIMENTATORE
Sch.752/20
RETE~
SISTEMA A VIVAVOCE
ALIMENTATORE
Sch.4340/20
RETE~
sez.7
RONZATORE ELETTRONICO SUPPLEMENTARE

"BUZZER" Sch. 9854/52
ERRORI DI COLLEGAMENTO GUASTI PI

COMUNI
Il dispositivo Sch. 9854/52 pu essere impiegato come chiamata

supplementare.
Per l'inserimento del "buzzer" nell'interno del posto interno, attenersi
alle seguenti istruzioni:
Avvitare il "buzzer" sulla base utilizzando una vite 2,9 x 6,5mm.
Collegare i conduttori dell'impianto sui due morsetti.
Mancato funzionamento nella direzione verso il posto esterno

Scollegare sul posto esterno i conduttori 1 e 2 e misurare la
resistenza dell'altoparlante (la resistenza misurabile varia da 45 a
515 perch il circuito costituito da un altoparlante di 45 con in
serie un potenziometro da 470).
Se l'altoparlante non difettoso, il guasto pu dipendere dalla linea
che porta all'altoparlante stesso (linea 1-2) oppure alla linea della
capsula trasmittente dei posti interni (linea 7-8).
Controllare accuratamente l'isolamento e la continuit delle linee
suddette, se il guasto non rientra nei casi sopra menzionati,
occorrer controllare l'alimentatore che la probabile causa del
guasto e che andr sostituito.
Mancato funzionamento nella direzione verso il posto interno

Circuito microfono ad elettrete difettoso.
Non possibile un controllo con un tester.
Provare e sostituire il posto esterno. Se il difetto rimane verificare
la linea 3 - 4 scollegando i due conduttori del posto esterno e
dall'alimentatore, misurando la continuit e l'isolamento. La stessa
prova va fatta sulla linea degli altoparlanti dei posti interni (5 - 6).
Nel caso in cui il guasto non sia da imputarsi alle cause precedenti,
occorrer controllare l'alimentatore che la probabile causa del
guasto e che andr sostituito.
REL RIPETITORE DI CHIAMATA Sch. 788/52

Come illustrato in precedenza, la chiamata dalla pulsantiera esterna
verso i posti interni avviene direttamente sull'altoparlante a mezzo di
un tono bitonale fornito dall'alimentatore.
Nei casi in cui si voglia inviare la chiamata anche su delle sonerie
o ronzatori supplementari, necessario l'utilizzo del ripetitore
di chiamata Sch. 788/52 o Sch. 788/21 da collegare in parallelo
all'altoparlante del posto interno.
Per il collegamento seguire le seguenti istruzioni:
Collegare i morsetti 6 e CA sui corrispondenti del posto interno.
Il rel va alimentato con un trasformatore da 12V la cui tensione pu
alimentare la soneria supplementare.
POSTO INTERNO
Sch.752/33
AP
6
ALT
Mancato funzionamento in entrambe le direzioni

Controllare il fusibile da 315mA.
Se bruciato sostituirlo, ma esclusivamente con fusibile dello
stesso valore.
Controllare la tensione di rete.
Mancato funzionamento della serratura
Controllare che tra i morsetti ~0 e ~12 dell'alimentatore, vi sia una
tensione di 12V.
Controllare le linee dell'apriporta tra i morsetti AP, 6, oppure che il
contatto del tasto apriporta sia funzionante.
RONZATORE ELETTRONICO SUPPLEMENTARE "BUZZER" Sch. 9854/52

REL RIPETITORE DI CHIAMATA Sch. 788/52 - ERRORI DI COLLEGAMENTO GUASTI PI COMUNI
Mancato funzionamento delle chiamate sull'altoparlante

Controllare che l'alimentatore generi il segnale di chiamata, inserendo
un altoparlante di 45 tra i morsetti PS e 6 dall'alimentatore.
Fenomeno d'innesco o fischio
Se l'impianto presenta un "fischio" dovuto all'innesco delle
oscillazioni per effetto Larsen, regolare opportunamente il
potenziometro del modulo altoparlante, abbassare il volume sino
all'eliminazione del fenomeno.
CA
5
7
8
MIC
REL
Sch.788/52
CA
6
-S1
-S3
~ ~
0 12
SONERIA
12V
~ ~
~ ~
0 12
SISTEMA A VIVAVOCE
RETE
TRASFORMATORE
Sch.9000/230
sez.7
DIMENSIONI DINGOMBRO
45 mm
VERSIONE INCASSO PARETE
383 mm
H2
209/ 299/ 389 mm
H2
209/ 299/ 389 mm
254 mm
H2
209/ 299/ 389 mm
125 mm
376 mm
H1
204 / 294 / 384 mm
247 mm
H1
204 / 294 / 384 mm
118 mm
H1
204 / 294 / 384 mm
45 mm
Lerispettivamente
quote H1= 204, 294 o 384 relative allaltezza dellincasso e quelle H2= 209, 299 o 389 relative allaltezza totale, si riferiscono
alle versioni composte da 2, 3 o 4 moduli.
VERSIONE APPOGGIO PARETE
SISTEMA A VIVAVOCE
287 mm
79 mm
59 mm
416 mm
79 mm
H3
331 / 421
H3
241 / 331 / 421
79 mm
H3
241 / 331 / 421
158 mm
59 mm
59 mm
Le quote H3= 241, 331 o 421 relative allaltezza totale, si riferiscono rispettivamente alle versioni composte da 2, 3 o 4 moduli.
sez.7
Custodia
SEMINCASSO
PILASTRINO (#)
SISTEMA A VIVAVOCE
() opzionale in alternativa
(#) in alternativa
Custodia
con visiera
(solo per
sviluppi
verticali)
Visiera con
cornice ()
(solo per
sviluppi
verticali)
Cornice
coprifilomuro
()
Modulo
altoparlante
Scatola
incasso
Telai portamoduli
e cornici
Modulo
microfono
APPOGGIO
PARETE (#)
INCASSO (#)
PRODOTTI
COMUNI
Moduli pulsanti
e repertorio
DUO
1 1 1 1
1 1 1 1
1 1 1 1
1 1 1 1
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
2 2 2 2 2 2 2 2
32 33 34 35
1
8 8 8 8
2 2 2 1
1
1
1
1
36 37 38 39 40 41 42
1
9 9 9 9 10 10 10
1 1 1
1
1 1
1
1
1
1
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
2 2 2 2 2 2 2 2
2 2 2 2 2 2 2 2
1 1 1 1
1 1 1 1
1 1 1 1
3 3 3 3
3 3 3 3
1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1 1 1 1 1
3 3 3 3 3 3 3 3 3 3 3 3
3 3 3 3 3 3 3 3 3 3 3 3
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
31
1
7
2
1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
NUMERO PULSANTI
1145/343 1 1 1 1 1 1 1 1 1
1 1 1 1 1 1
1 1 1 1 1 1
1 1 1 1 1 1
1 1 1 1 1 1
1 1 1 1
1 1 1 1 1 1
2 2 2 2 2 2 2 2
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
NUMERO PULSANTI
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
1
1
1
1
3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7
1 1 1
1 1 1 1
1
1 1
1 1
1 1
1 1
1
1
1
1
1
1
1
1
1
1
1145/53
1145/54
1145/63
1145/64
1145/713
1145/714
1145/726
1145/728
1145/739
1145/732
1145/613
1145/614
1145/626
1145/628
1145/639
1145/632
1145/313
1145/314
1145/326
1145/328
1145/339
1145/332
11
1
2
1
1
1145/75
1145/13
1145/14
1145/50
1145/70
1145/71
1145/72
1 2 3 4 5 6 7 8 9 10
1
1
1 1 1 1 2 2 2
1 1
1 1
1 1
1
1
1
1
1

R
ESEMPI DI COMPONIBILIT PER VARIE CAPACIT
sez.7
SISTEMA A VIVAVOCE
ESEMPI CON SVILUPPO VERTICALE
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
10 sez.7
29
30
27
31
32
33
34
35
36
37
38
39
40
41
42
ESEMPI CON SVILUPPO ORIZZONTALE
SISTEMA A VIVAVOCE
10
sez.7 11
ESEMPI DI COMPONIBILIT PER SOSTITUZIONE PULSANTIERE Mod. Kombi
1145/13
1145/14
1145/70
1145/71
1145/72
NUMERO
PULSANTI
7 8 9 10
1
1 2 2 2
1 1
1
1
1145/75
1 1 1 1
1145/52
2 2 2 2
1145/62
2 2 2 2
DUO
Moduli pulsanti
e repertorio
PRODOTTI
COMUNI
Modulo
microfono
INCASSO (#)
Modulo
altoparlante
Scatola incasso
Telai portamoduli
e cornici
Cornice
coprifilomuro ()
Visiera con
cornice ()
Custodia
con visiera
APPOGGIO
PARETE (#)
1145/624 1 1 1 1
1145/324 1 1 1 1
7 8 9 10
NUMERO
PULSANTI
() opzionale in alternativa
(#) in alternativa
1145/724 1 1 1 1
10
SISTEMA A VIVAVOCE
Per la sostituzione delle vecchie pulsantiere Mod. Kombi con 7, 8, 9 e 10 pulsanti necessario prevedere le configurazioni riportate sopra.
12 sez.7
NOTE LEGATE AGLI SCHEMI
C4.001 - SEZIONI MINIME DEI CONDUTTORI

CROSS-SECTION AREAS
m
50
100
200
300
Circuito
fonico
e chiamata
mm2
0,5
0,5
0,8
Circuito
Apriporta
mm
Distanza
0,5
0,8
1,6
- Le distanze s'intendono tra la postazione esterna ed il citofono pi

lontano.
- Posare i cavi a un'adeguata distanza dalle linee di potenza (maggiore
il pi possibile).
VX.006 - Per il montaggio
dellaccessorio nel dispositivo vedere

il libretto istruzioni a corredo
prodotto.
VX.014 - Eventuale interruttore
crepuscolare o similare per accensione

luce.
VX.015 - L'alimentatore Sch.1090/850
pu fornire alimentazione sino ad un
massimo di 22 apparecchi.
Se il sistema superatale capacit,
impiegare per ogni successivo gruppo di
22 apparecchi un altro alimentatore.
Prevedere due conduttori per l'accensione delle lampadine della pulsantiera.

Utilizzare un trasformatore separato di
potenza adeguata al numero delle
lampade.
Fino a 2 lampadine (max 6 W) sufficiente l'alimentatore dell'impianto.
Fino a 5 lampadine (max 15 W)
consigliato l'utilizzo del trasformatore Sch.9000/230.
C4.007 - Solo per Mod. Sinthesi:
Per il collegamento dei morsetti G/T, ~0

e ~12 tra i moduli, vedere libretto a
corredo prodotto.
C4.009 - IMPORTANTE:
utilizzare coppie cordate.
C4.016 - Solo per modello Sinthesi:
Durante la fase di chiamata da una

qualsiasi postazione i led di chiamata
inoltrata si accendono su tutte le
pulsantiere.
C4.022 - Solo per Mod. Sinthesi:
Per la disposizione dei moduli sui

telai della pulsantiera attenersi
scrupolosamente alle istruzioni a
corredo prodotto.
SISTEMA A VIVAVOCE
VD.007 - Tasto chiamata al piano.
sez.7 13
COLLEGAMENTO DI POSTI INTERNI AD UN PORTIERE ELETTRICO
SCHEMI DI INSTALLAZIONE
FUNZIONE
5+(n-2)
Premendo uno dei tasti della pulsantiera, posta all'esterno dello

stabile, si invia il segnale bitonale, sull'altoparlante del posto interno
corrispondente.
Quando l'utente del posto interno chiamato preme il tasto di
conversazione il contatto tra esterno ed interno stabilito, quindi si
pu iniziare la conversazione.
Il tasto di conversazione del posto interno deve restare premuto per
tutto il tempo della conversazione.
Per azionare la serratura elettrica sufficiente premere il tasto
relativo.
5+(n-1)
5+n
20
752/
z
/50H
240V A
220/ /0,2
28VA /1A A
. 110/ 15V12V /0,2
18V
Sec.
Sch.
10+n
Prim
2
I
PR
APPARECCHIATURE
Per realizzare
occorrono:
l'impianto
CONDUTTORI
descritto
(Schema
SC101-0209E)
SCHEDE POSTI INTERNI

N. X

N. X
Posti interni
Per fissaggio ad incasso aggiungere:
Scatole incasso
Sch. 752/33
Sch. 752/60
VARIE
N. 1
Alimentatore 28VA
Sch. 752/20
SISTEMA A VIVAVOCE
N. 4 Conduttori dall'alimentatore alla pulsantiera verso il posto

esterno (2 coppie cordate).
N. 2 Conduttori dall'alimentatore alla serratura elettrica.
N. 1 Conduttore dall'alimentatore al comune pulsantiera.
N. 4 Conduttori comuni dall'alimentatore verso i posti interni.
N. 1 Conduttore comune dalla serratura elettrica ai posti interni.
N. 1 Conduttore singolo dalla pulsantiera ad ogni posto interno.
Prevedere inoltre i conduttori per l'accensione delle lampade nella
pulsantiera alimentate con un trasformatore a parte di potenza
adeguata.
IMPORTANTE - I collegamenti verso il posto esterno devono
SCHEDE PORTIERE ELETTRICO
Sch. 1145/75
Sch. 1145/70-/71-/72
Sch. 1145/11-/12-/13-/14
Sch. 1145/50-/59
N. 1
N. 1
N. X
N. X
Modulo altoparlante
Modulo microfono
Modulo pulsanti
Modulo speciali
Le pulsantiere dovranno essere installate in scatole incasso

con relative cornici e telai portamoduli, oppure in custodie
con visiera per appoggio parete. Per le relative schede e le
modalit di installazione si faccia riferimento alla sezione
Pulsantiera Sinthesi.
14 sez.7
Come indicato nello Schema SC101-0209E.
essere eseguiti con coppie cordate, una per il microfono ed una per il
ricevitore altoparlante.
su valori ottimali. possibile regolare l'amplificazione verso
l'esterno agendo sul potenziometro inserito nel modulo altoparlante
Sch. 1145/75.
NOTE LEGATE ALLO SCHEMA

(vedere pagina 13)
C4.001
C4.009
C4.022
VX.014
COLLEGAMENTO DI POSTI INTERNI AD UN PORTIERE ELETTRICO
Illuminazione
Cartellini
CA
6
5
7
8
AP
SP
+
(VX.014)
RETE ~
SC101-0209E
~~
12
TRASFORMATORE
ILLUMINAZIONE
CARTELLINI
CA
6
5
7
8
AP
RETE ~
G/T
~0
~12
~12
~0
G/T
G/T
~0
~12
~12
~0
U4
U3
U2
U1
PS
U2
U1
G/T
4+
3
21
~ ~
0 12
6578
3~ ~
18
ALIMENTATORE
CITOFONICO
Sch.752/20
L
+
+M
~12
~0
(C4.009)
(C4.022)
2
1
SISTEMA A VIVAVOCE
Illuminazione
Cartellini
sez.7 15
COLLEGAMENTO DI POSTI INTERNI A DUE PORTIERI ELETTRICI
FUNZIONE
5+(n-2)
Questo tipo d'impianto permette il collegamento di una colonna

di posti interni di uno stabile con 2 ingressi, ognuno dei quali
dotato di una pulsantiera. Con l'utilizzo di un dispositivo a rel di
commutazione, sufficiente che una persona prema un tasto di una
delle 2 pulsantiere, per far s che il posto interno chiamato (premendo
il tasto di conversazione) si trovi automaticamente connesso con la
pulsantiera chiamante.
In questo impianto non possibile parlare dai due portieri elettrici
contemporaneamente, in quanto funziona alternativamente l'uno o
l'altro.
tutto il tempo di conversazione.
relativo: cos facendo si eccita la serratura elettrica corrispondente
alla pulsantiera dalla quale stata inviata la chiamata.
5+(n-1)
5+n
10+n
PR
20
752/
z
/50H
240V A
220/ /0,2
28VA /1A A
. 110/ 15V12V /0,2
18V
Sec.
Sch.
Prim
752/
10+n
20
z
/50H
240V A
220/ /0,2
28VA /1A A
. 110/ 15V12V /0,2
18V
Sec.
Sch.
Prim
APPARECCHIATURE
Per realizzare
occorrono:
l'impianto
CONDUTTORI
descritto
(Schema
SC101-0210G)

N. X

N. X
Posti interni
Scatole incasso
Sch. 752/33
Sch. 752/60
VARIE
N. 1
N. 1
Alimentatore 28VA
Scatola a rel
Sch. 752/20
Sch. 788/51
SISTEMA A VIVAVOCE
N. 5 Conduttori dall'alimentatore al dispositivo a rel.

N. 8 Conduttori dal dispositivo a rel verso ogni pulsantiera. Di questi
4, e cio quelli verso il posto esterno, devono essere collegati
con coppie cordate, una per il microfono ed una per il ricevitore
altoparlante.
N. X Conduttori dalle pulsantiere verso i posti interni.
N. 5 Conduttori comuni dal gruppo alimentatore e rel verso i posti
interni.
Prevedere inoltre i conduttori per l'accensione delle lampade nelle
pulsantiere alimentate con un trasformatore a parte di potenza
adeguata.
Sch. 1145/75
Sch. 1145/70-/71-/72
Sch. 1145/11-/12-/13-/14
Sch. 1145/50-/59
N. 1
N. 1
N. X
N. X
Modulo altoparlante
Modulo microfono
Modulo pulsanti
Modulo speciali

16 sez.7
Come indicato nello Schema SC101-0210G.
Sch. 1145/75.

(vedere pagina 13)
C4.001
C4.007
C4.009
C4.016
C4.022
VX.014
COLLEGAMENTO DI POSTI INTERNI A DUE PORTIERI ELETTRICI
SC101-0210G
AI CITOFONI SUCCESSIVI
CA
6
5
7
8
AP
CA
6
5
7
8
AP
Illuminazione
Cartellini
(VX.014)
RETE ~
~~
12
TRASFORMATORE
ILLUMINAZIONE
CARTELLINI
RETE ~
~ ~ PS 3 6 5 7 8
0 12
12
+4
3
Ai moduli
Successivi
ALIMENTATORE
CITOFONICO
Sch.752/20
Ai moduli
Successivi
(C4.009)
8
G/T
~0
~12
~12
~0
G/T
U4
U3
U2
U1
G/T
~0
~12
~12
~0
"1"
C2
SN1
L
+
+M
10
13
(C4.009)
2
1
(C4.016)
(C4.022)
SN2
U2
U1
G/T
12
15
L
+
+M
~12
~0
1
4
G/T
~0
~12
~12
~0
3
6
2
1
azionamento
apriporta
Illuminazione
Cartellini
"2"
~12
~0
(C4.009)
azionamento
apriporta
G/T
~0
~12
~12
~0
G/T
U4
U3
U2
U1
C1
U2
U1
G/T
~12
~0
5 2 1411
(C4.016)
(C4.022)
Illuminazione
Cartellini
SISTEMA A VIVAVOCE
SCATOLA
A RELE'
Sch.788/51
sez.7 17
Esempi per il collegamento dei vari particolari (Posto interno,

Posto esterno, Alimentatore), del nuovo impianto a viva voce Mod. 752
in sostituzione come parti di ricambio negli impianti Superjolly II Serie
POSTO INTERNO Sch. 752/33

Per sostituire il posto interno Sch. 4340/23 con il tipo
Sch. 752/23, collegare i conduttori sugli stessi morsetti. Nel
caso in cui nell'impianto esistente sia stato utilizzato il ronzatore
RZ per le chiamate dal piano, necessario utilizzare il Buzzer
supplementare Sch. 9854/52 o in alternativa altro ronzatore o
soneria a 12Vca max.1A. Il buzzer pu essere inserito allinterno del
posto interno mentre le altre sonerie o ronzatori devono essere montati
esternamente allapparecchio.
PULSANTIERA E POSTO ESTERNO A VIVA

VOCE SINTHESI
La pulsantiera e il posto esterno a vivavoce Sinthesi possono sostituire
i precedenti modelli Kombi o la pulsantiera con posto esterno
Sch. 4340/27.
Il posto esterno a viva voce Sinthesi, di fatto composto da:
Modulo altoparlante:
Modulo microfono:
oppure
oppure
Sch. 1145/75
Sch. 1145/70 senza tasti
Sch. 1145/71 con 1 tasto
Sch. 1145/72 con 2 tasti
Per evitare effetti "Larsen" (fischio), i due moduli non possono essere
accoppiati vicini, ma occorre tenerli separati da un modulo tasti o
repertorio.
possibile regolare l'amplificazione verso l'esterno agendo sul
potenziometro inserito nel modulo altoparlante Sch. 1145/75.
Il potenziometro inserito nel modulo microfono, agisce sul livello di
trasmissione verso il posto interno, solo nell'utilizzo come ricambio
nei vecchi impianti Superjolly, dove si deve collegare il morsetto + al
posto del morsetto +M.
Le pulsantiere dovranno essere installate in scatole incasso con
relative cornici e telai portamoduli, oppure in custodie con visiera per
appoggio parete. Per le relative schede e le modalit di installazione si
faccia riferimento al Manuale Tecnico Prodotti Citofonia-Videocitofonia
alla sezione Pulsantiera Sinthesi.

SISTEMA A VIVAVOCE
Per sostituire l'alimentatore Sch. 4340/20 con il nuovo Sch. 752/20,

collegare i conduttori sugli stessi morsetti. Attenzione a collegarsi sul
morsetto 3 e non sul morsetto +3 il quale serve nei nuovi impianti a
viva voce Mod. 752.
(vedere pagina 13)

C4.001
C4.007
C4.009
VD.007
VX.006
18 sez.7
Esempi per il collegamento dei vari particolari (Posto interno,

Posto esterno, Alimentatore), del nuovo impianto a viva voce Mod. 752
in sostituzione come parti di ricambio negli impianti Superjolly II Serie
Pulsantiera e
posto esterno
a viva voce Sinthesi
Illuminazione
cartellini
(C 4.007)
Ai moduli
successivi
Ai citofoni successivi
~12
~0
G/T
U4
~12
U3
~0
U2
G/T
U1
U2
U1
G/T
G/T2
L
Sch.
1145/72
~0
~12
Sch.
1145/75
Citofoni
Sch.752/23 -/33
(V D.007)
Illuminazione
cartellini
Sch.
1145/14
Citofoni
Sch.4340/23
-/~
+/~
(VD.007)
+M
+
(C 4.009)
2
1
Coppie
cordate
473W
Serratura
elettrica
Pulsantiera e
posto esterno
Sch.4340/27
Illuminazione
cartellini
(C 4.009)
Coppie
cordate
Rete~
Illuminazione
cartellini
Rete~
Illuminazione
cartellini
(C 4.009)
Coppie
cordate
Serratura
elettrica
~0
~12
Apertura
serratura
Rete~
(VX.014)
~
~
Scatola a rel
SISTEMA A VIVAVOCE
Serratura
elettrica
(V X.006)
Alimentatore
Sch.752/20
Alimentatore
Sch.4340/20
Pulsantiera e
posto esterno
a viva voce Kombi
SC101-0211C
sez.7 19
COLLEGAMENTO DI POSTI INTERNI AD UN PORTIERE ELETTRICO CON

SEGNALAZIONE PORTA APERTA
FUNZIONE
7+(n-2)
Premendo uno dei tasti della pulsantiera, posta all'esterno dello

stabile, si invia il segnale bitonale, sull'altoparlante del posto interno
corrispondente.
Quando l'utente del posto interno chiamato preme il tasto di
conversazione il contatto tra esterno ed interno stabilito, quindi si
pu iniziare la conversazione.
tutto il tempo della conversazione.
relativo.
Quando la porta aperta sui citofoni si illumina il led di segnalazione.
7+(n-1)
5+n
20
752/
z
/50H
240V A
220/ /0,2
28VA /1A A
. 110/ 15V12V /0,2
18V
Sec.
Sch.
12+n
Prim
2
2
I
PR
APPARECCHIATURE
CONDUTTORI
Per realizzare l'impianto descritto (Schema SC101-1462) occorrono:
Come indicato nello Schema SC101-1462.
N. 4 Conduttori dall'alimentatore alla pulsantiera verso il posto

esterno (2 coppie cordate).
N. 2 Conduttori dall'alimentatore alla serratura elettrica.
N. 1 Conduttore dall'alimentatore al comune pulsantiera.
N. 4 Conduttori comuni dall'alimentatore verso i posti interni.
N. 1 Conduttore comune dalla serratura elettrica ai posti interni.
N. 1 Conduttore singolo dalla pulsantiera ad ogni posto interno.
N. 2 Conduttori per segnalazione di porta aperta.
N. X

N. X
Posti interni
Scatole incasso
Sch. 752/33
Alimentatore 28VA
Sch. 752/20
Sch. 752/60
VARIE
N. 1
SISTEMA A VIVAVOCE
Prevedere inoltre i conduttori per l'accensione delle lampade nella

pulsantiera alimentate con un trasformatore a parte di potenza
adeguata.

Sch. 1145/75
Sch. 1145/70-/71-/72
Sch. 1145/11-/12-/13-/14
Sch. 1145/50-/59
N. 1
N. 1
N. X
N. X
Modulo altoparlante
Modulo microfono
Modulo pulsanti
Modulo speciali

Sch. 1145/75.

(vedere pagina 13)
C4.001
C4.009
C4.022
VX.014
VX.015
20 sez.7
COLLEGAMENTO DI POSTI INTERNI AD UN PORTIERE ELETTRICO CON

SEGNALAZIONE PORTA APERTA
SC101-1462
CA
6
5
7
8
AP
SP
+
Illuminazione
Cartellini
(VX.014)
RETE ~
~~
12
CA
6
5
7
8
AP
SP
+
TRASFORMATORE
ILLUMINAZIONE
CARTELLINI
Vout
GND
RETE ~
G/T
~0
~12
~12
~0
G/T
G/T
~0
~12
~12
~0
P2
U4
U3
U2
U1
PS
4+
3
21
~36578
12
~
0
~
18
RETE ~
ALIMENTATORE
CITOFONICO
Sch.752/20
U2
U1
G/T
0
230
ALIMENTATORE
Sch.1090/850
(VX.015)
L
+
+M
~12
~0
(C4.022)
P1
(C4.009)
2
1
Illuminazione
Cartellini
Azionamento
Serratura
SISTEMA A VIVAVOCE
CONTATTO NC =
PORTA APERTA
sez.7 21
SISTEMA A VIVAVOCE
22 sez.7

Urmet Domus

Caricato da

Informazioni sul documento

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Urmet Domus

Caricato da

Copyright:

Formati disponibili

R

CON PULSANTIERA SINTHESI

Scaricabile dal sito www.urmet.com nellarea Manuali Tecnici.

NORME GENERALI D'IMPIANTO.....................................................2

NOTE LEGATE AGLI SCHEMI.........................................................13

POSTO ESTERNO A VIVAVOCE.......................................................2

COLLEGAMENTO DI POSTI INTERNI

COLLEGAMENTO DI POSTI INTERNI

REL RIPETITORE DI CHIAMATA Sch. 788/52................................7

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

Gli assorbimenti espressi in Watt dei moduli sono i seguenti:

SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI

SISTEMA A VIVA VOCE DUO

POSTO ESTERNO A VIVAVOCE

Il rendimento fonico elevato del sistema reso possibile dal fatto

Il posto esterno del sistema a viva voce Duo realizzato esclusivamente

I posti interni Sch. 752/33 sono compatibili ed intercambiabili con i

NORME GENERALI D'IMPIANTO

Le chiamate dalla pulsantiera esterna avvengono direttamente

Le dimensioni dei moduli sono: 90 x 90mm.

I moduli microfono dispongono della funzione feedback di chiamata:

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

Il sistema consente lutilizzo nelle seguenti versioni:

Moduli microfono Sch. 1145/70-/71-/72

Il sistema Sinthesi, ad elementi componibili in profilato di alluminio

Il sistema si avvale dei seguenti accessori:

SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI

Comune tasti chiamata (solo Sch. 1145/71- /72)

I posti esterni Mod. Sinthesi sono elettricamente compatibili con i posti

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI

ESEMPI DI POSIZIONAMENTO DEI MODULI

Interporre tra i moduli altoparlante (1145/75) e microfono (1145/70,

quelli trattati in precedenza.

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

POSTO INTERNO Duo Sch. 752/33

in impianti con alimentatore Sch. 4330/20 i livelli fonici sono

Tutte le connessioni alla linea vengono eseguite dopo aver fissato

Led porta aperta

VERSIONE PARETE SPORGENTE

Per fissare alla parete Duo predisporre due tasselli in corrispondenza

la posizione dei due trimmer posti sopra la

Vano passaggio cavi

SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI

POSTO INTERNO Duo Sch. 752/33

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI

ALIMENTATORE Sch. 752/20

ALIMENTATORE Sch. 752/20

Per questa modalit di installazione utilizzare la scatola incasso con

Operazioni da eseguire per l'incasso:

SISTEMA A VIVAVOCE DUO CON PULSANTIERA SINTHESI

VERSIONE PARETE INCASSO

L'alimentatore Sch. 752/20 costituito da:

DESCRIZIONE DEI MORSETTI

Segnale porta aperta

Tasto di servizio ausiliario

intercambiabile con il modello precedente Sch. 4340/20, mentre

CITOFONIA - VIDEOCITOFONIA: Manuale Tecnico Prodotti

SISTEMA A VIVA VOCE DUO CON PULSANTIERA SINTHESI
