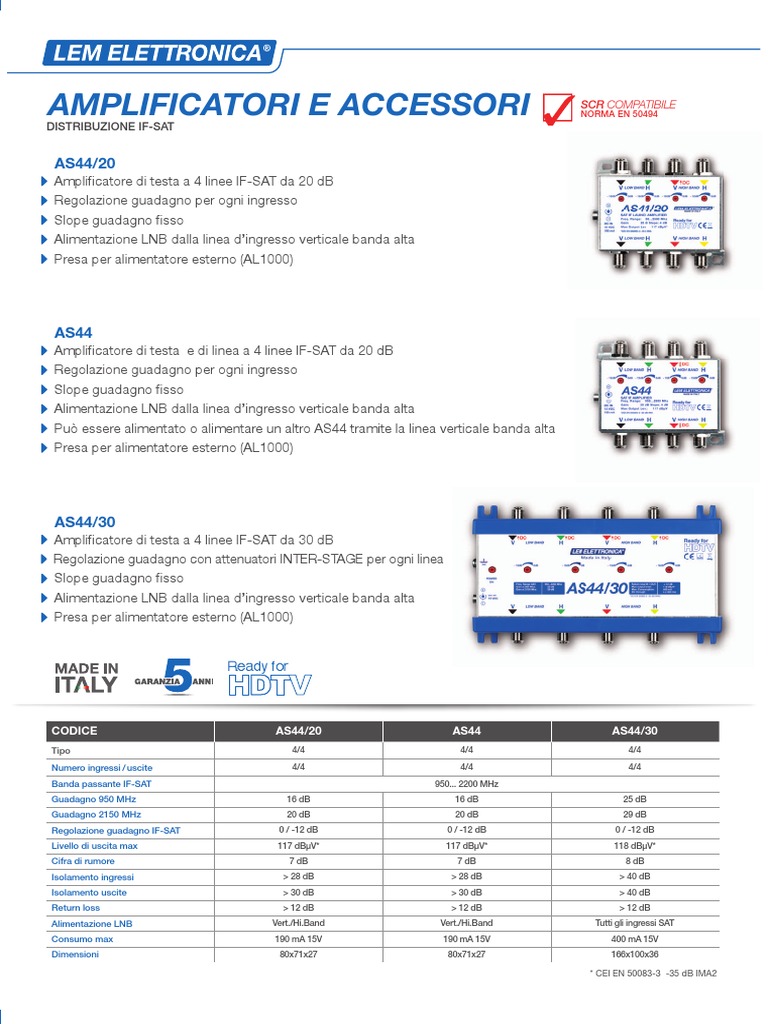

AMPLIFICATORI E ACCESSORI

DISTRIBUZIONE IF-SAT

SCR COMPATIBILE
NORMA EN 50494

AS44/20
Amplicatore di testa a 4 linee IF-SAT da 20 dB Regolazione guadagno per ogni ingresso Slope guadagno sso Alimentazione LNB dalla linea dingresso verticale banda alta Presa per alimentatore esterno (AL1000)

AS44
Amplicatore di testa e di linea a 4 linee IF-SAT da 20 dB Regolazione guadagno per ogni ingresso Slope guadagno sso Alimentazione LNB dalla linea dingresso verticale banda alta Pu essere alimentato o alimentare un altro AS44 tramite la linea verticale banda alta Presa per alimentatore esterno (AL1000)

AS44/30
Amplicatore di testa a 4 linee IF-SAT da 30 dB Regolazione guadagno con attenuatori INTER-STAGE per ogni linea Slope guadagno sso Alimentazione LNB dalla linea dingresso verticale banda alta Presa per alimentatore esterno (AL1000)

Ready for

CODICE
Tipo Numero ingressi / uscite Banda passante IF-SAT Guadagno 950 MHz Guadagno 2150 MHz Regolazione guadagno IF-SAT Livello di uscita max Cifra di rumore Isolamento ingressi Isolamento uscite Return loss Alimentazione LNB Consumo max Dimensioni

AS44/20
4/4 4/4

AS44
4/4 4/4 950... 2200 MHz

AS44/30
4/4 4/4

16 dB 20 dB 0 / -12 dB 117 dBV* 7 dB > 28 dB > 30 dB > 12 dB Vert./Hi.Band 190 mA 15V 80x71x27

16 dB 20 dB 0 / -12 dB 117 dBV* 7 dB > 28 dB > 30 dB > 12 dB Vert./Hi.Band 190 mA 15V 80x71x27

25 dB 29 dB 0 / -12 dB 118 dBV* 8 dB > 40 dB > 40 dB > 12 dB Tutti gli ingressi SAT 400 mA 15V 166x100x36 * CEI EN 50083-3 -35 dB IMA2

AL1000
Alimentatore switching ad alta efficienza, progettato per erogare 15 Volt 1A in maniera continua. Viene fornito completo di supporto di fissaggio a parete

CODICE
Tensione di alimentazione Tensione di uscita Consumo Max Corrente Max erogabile Frequenza

AL1000
100 - 240 VAC 15 VCC 16,5 VA 1.000 mA 50 / 60 Hz

ENERGY

Alimentatore switching

SAVING

CODICE
Numero ingressi Numero Uscite Banda passante Attenuazione passaggio Corrente Max erogabile Dimensioni

INS02
1 1 5 - 2200 MHz - 0,5 dB 1.000 mA 60x57x27

INS-02
Inseritore direzionale di tensione coassiale.

F250
Transizione F maschio - F maschio
21 mm 21 mm

RCS75
Carico coassiale F da 75 Ohm isolato dalla DC

A
LNB

B
LNB

C
LNB

A Dettaglio di utilizzo dellamplificatore

A

AS44/20 dove lalimentazione presente solo sul connettore di ingresso verticale banda alta

B Dettaglio di utilizzo dellamplificatore

AS44/20 AS44
AS44/30

AS44 dove lalimentazione presente sia sul connettore di ingresso che su quello di uscita della linea verticale banda alta

AL1000

AL1000

C Dettaglio di utilizzo dellamplificatore

AS44/30 dove lalimentazione presente su tutti i connettori di ingresso
AS44
AL1000

AMPLIFICATORI E ACCESSORI
DISTRIBUZIONE IF-SAT CODICE
Numero ingressi Numero Uscite Banda passante Perdita Isolamento ingressi Isolamento uscite Return loss Corrente Max erogabile Dimensioni

SCR COMPATIBILE
NORMA EN 50494

MS4/8
4 8 5 - 2200 MHz - 4 dB > 40 dB > 20 dB > 20 dB 1.000 mA 92x95x27

MS4/8
Divisore passivo realizzato per la distribuzione su due colonne delle quattro polarizzazioni IF-SAT.

CODICE
Numero ingressi Numero Uscite Banda passante Guadagno Livello di ingressi max Livello di uscita max Isolamento ingressi Isolamento uscite Return loss Corrente Max erogabile Dimensioni
* CEI EN 50083-3 -35 dB IMA2

MSA4/8
4 8 900 - 2200 MHz 5 dB 95 dBV* 102 dBV* > 30 dB > 30 dB > 12 dB 300 mA 86x95x27

MSA4/8
Divisore attivo realizzato per la distribuzione su due colonne delle quattro polarizzazioni IF-SAT. Dotato di presa DC per la propria alimentazione. Alimenta lLNB tramite la linea dingresso verticale banda altra.

CODICE
Numero ingressi Numero Uscite Banda passante Guadagno Livello di ingressi max Livello di uscita max Isolamento ingressi Isolamento uscite Return loss Corrente Max erogabile Dimensioni
* CEI EN 50083-3 -35 dB IMA2

MSA4/12
4 12 900 - 2200 MHz 1 dB 100 dBV* 102 dBV* > 30 dB > 30 dB > 12 dB 300 mA 95x95x27

MSA4/12
Divisore attivo realizzato per la distribuzione su tre colonne delle quattro polarizzazioni IF-SAT. Dotato di presa DC per la propria alimentazione. Alimenta lLNB tramite la linea dingresso verticale banda alta.

CODICE
Numero ingressi Numero Uscite Derivate Banda passante Attenuazione passaggio Perdite derivate Isolamento ingressi Return loss Corrente Max erogabile Dimensioni

MD4/4
4 4 4 900 - 2200 MHz - 0,7 dB - 14 dB > 40 dB > 15 dB 1.000 mA 116x86x27

MD4/4
Derivatore realizzato per consentire la derivazione in impianti con quattro polarizzazioni.

LNB

LNB

AL1000

AS44/20

AL1000

MSA4/8
MS4/8

HS444
HS444 HS446

HS444

HS444

HS444

HS444

HS446

HS444

HS444

HS446

HS446

HS444

HS444

Chiusure isolate RCS75

LNB

LNB

AL1000

AL1000

AS44/20

MD4/4

MD4/4

MD4/4

MSA4/12

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

HS444

Percorso alimentazione LNB

Chiusure isolate RCS75

AL2000

AF40

AL2000

AF40

LNB

LNB

AL1000

SP2

AS44/20

AL1000

MSA4/12 MS4/8

HSX54
-6dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX56
-7dB -13dB +1dB

HSX56
-7dB -13dB +1dB

-12dB

+2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX56
-7dB -13dB +1dB

HSX54
-6dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

-12dB

+2dB

HSX56
-7dB -13dB +1dB

HSX56T
-7dB -13dB +1dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

AL2000

AF40

Chiusure isolate RCS75

LNB

AL1000

LNB

AS44/20

MD4/4

MD4/4

MD4/4

AL1000

SP2

MSA4/8

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

AL2000

AF40

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

HSX54T
-6dB -12dB +2dB

Percorso alimentazione LNB

LEM ELETTRONICA srl Via Grezze, 38 25015 Desenzano d/G Italy Tel. +39 0309120006 Fax. +39 0309123035 info@lemelettronica.it www.lemelettronica.it
