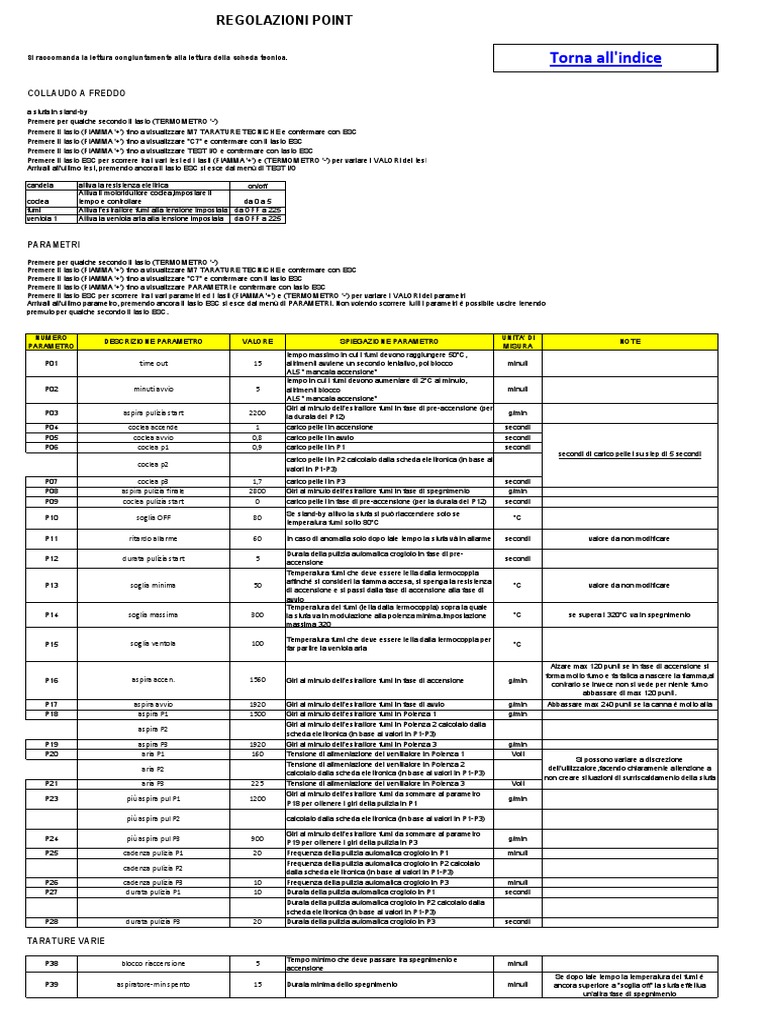

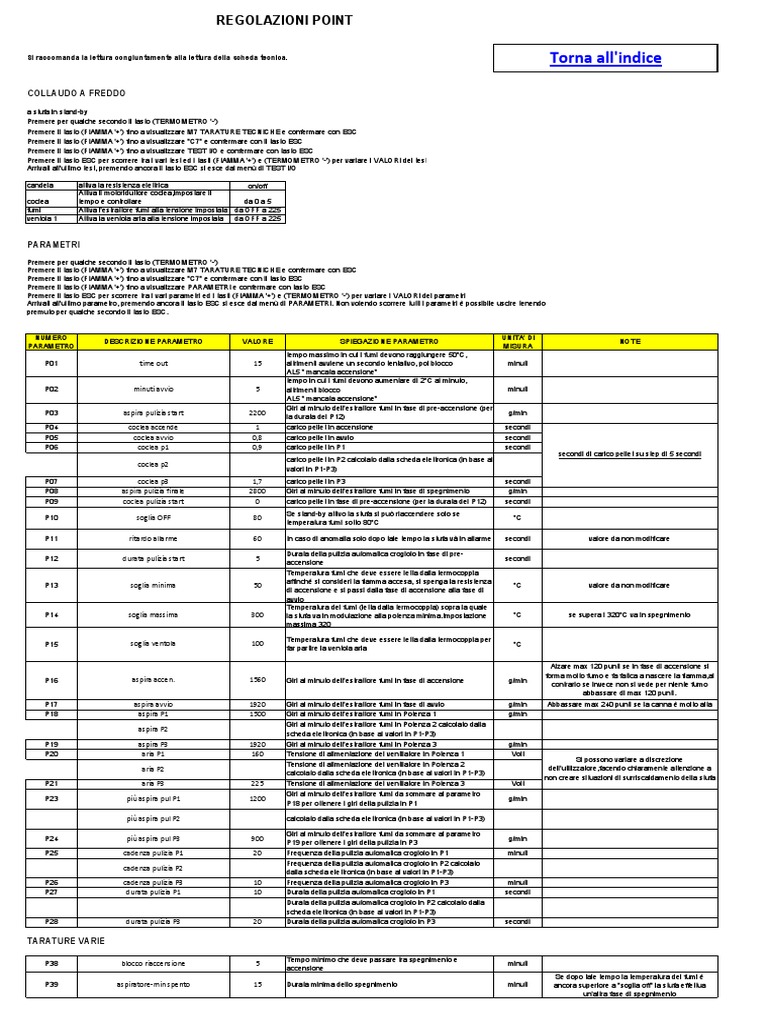

REGOLAZIONI POINT

Si raccomanda la lettura congiuntamente alla lettura della scheda tecnica. Torna all'indice
COLLAUDO A FREDDO

a stufa in stand-by
Premere per qualche secondo il tasto (TERMOMETRO '-')
Premere il tasto (FIAMMA '+') fino a visualizzare M7 TARATURE TECNICHE e confermare con ESC
Premere il tasto (FIAMMA '+') fino a visualizzare "C7" e confermare con il tasto ESC
Premere il tasto (FIAMMA '+') fino a visualizzare TEST I/O e confermare con tasto ESC
Premere il tasto ESC per scorrere tra i vari test ed i tasti (FIAMMA '+') e (TERMOMETRO '-') per variare i VALORI dei test
Arrivati all'ultimo test, premendo ancora il tasto ESC si esce dal menù di TEST I/O

candela attiva la resistenza elettrica on/off

Attiva il motoriduttore coclea,impostare il
coclea tempo e controllare da 0 a 5
fumi Attiva l'estrattore fumi alla tensione impostata da OFF a 225
ventola 1 Attiva la ventola aria alla tensione impostata da OFF a 225

PARAMETRI

Premere per qualche secondo il tasto (TERMOMETRO '-')

Premere il tasto (FIAMMA '+') fino a visualizzare M7 TARATURE TECNICHE e confermare con ESC
Premere il tasto (FIAMMA '+') fino a visualizzare "C7" e confermare con il tasto ESC
Premere il tasto (FIAMMA '+') fino a visualizzare PARAMETRI e confermare con tasto ESC
Premere il tasto ESC per scorrere tra i vari parametri ed i tasti (FIAMMA '+') e (TERMOMETRO '-') per variare i VALORI dei parametri
Arrivati all'ultimo parametro, premendo ancora il tasto ESC si esce dal menù di PARAMETRI. Non volendo scorrere tutti i parametri è possibile uscire tenendo
premuto per qualche secondo il tasto ESC.

NUMERO UNITA' DI
DESCRIZIONE PARAMETRO VALORE SPIEGAZIONE PARAMETRO NOTE
PARAMETRO MISURA
tempo massimo in cui i fumi devono raggiungere 50°C,
P01 time out 15 altrimenti avviene un secondo tentativo, poi blocco minuti
AL5 " mancata accensione"
tempo in cui i fumi devono aumentare di 2°C al minuto,
P02 minuti avvio 5 altrimenti blocco minuti
AL5 " mancata accensione"
Giri al minuto dell’estrattore fumi in fase di pre-accensione (per
P03 aspira pulizia start 2200 g/min
la durata del P12)
P04 coclea accende 1 carico pellet in accensione secondi
P05 coclea avvio 0,8 carico pellet in avvio secondi
P06 coclea p1 0,9 carico pellet in P1 secondi
secondi di carico pellet su step di 5 secondi
carico pellet in P2 calcolato dalla scheda elettronica (in base ai
coclea p2
valori in P1-P3)
P07 coclea p3 1,7 carico pellet in P3 secondi
P08 aspira pulizia finale 2800 Giri al minuto dell’estrattore fumi in fase di spegnimento g/min
P09 coclea pulizia start 0 carico pellet in fase di pre-accensione (per la durata del P12) secondi
Se stand-by attivo la stufa si può riaccendere solo se
P10 soglia OFF 80 °C
temperatura fumi sotto 80°C

P11 ritardo allarme 60 In caso di anomalia solo dopo tale tempo la stufa và in allarme secondi valore da non modificare

Durata della pulizia automatica crogiolo in fase di pre-

P12 durata pulizia start 5 secondi
accensione
Temperatura fumi che deve essere letta dalla termocoppia
affinché si consideri la fiamma accesa, si spenga la resistenza
P13 soglia minima 50 °C valore da non modificare
di accensione e si passi dalla fase di accensione alla fase di
avvio
Temperatura dei fumi (letta dalla termocoppia) sopra la quale
P14 soglia massima 300 la stufa va in modulazione alla potenza minima.Impostazione °C se supera i 320°C va in spegnimento
massima 320

Temperatura fumi che deve essere letta dalla termocoppia per

P15 soglia ventola 100 °C
far partire la ventola aria

Alzare max 120 punti se in fase di accensione si

forma molto fumo e fa fatica a nascere la fiamma,al
P16 aspira accen. 1560 Giri al minuto dell’estrattore fumi in fase di accensione g/min
contrario se invece non si vede per niente fumo
abbassare di max 120 punti.
P17 aspira avvio 1920 Giri al minuto dell’estrattore fumi in fase di avvio g/min Abbassare max 240 punti se la canna è molto alta
P18 aspira P1 1500 Giri al minuto dell’estrattore fumi in Potenza 1 g/min
Giri al minuto dell’estrattore fumi in Potenza 2 calcolato dalla
aspira P2
scheda elettronica (in base ai valori in P1-P3)
P19 aspira P3 1920 Giri al minuto dell’estrattore fumi in Potenza 3 g/min
P20 aria P1 160 Tensione di alimentazione del ventilatore in Potenza 1 Volt
Si possono variare a discrezione
Tensione di alimentazione del ventilatore in Potenza 2
aria P2 dell'utilizzatore,facendo chiaramente attenzione a
calcolato dalla scheda elettronica (in base ai valori in P1-P3)
non creare situazioni di surriscaldamento della stufa
P21 aria P3 225 Tensione di alimentazione del ventilatore in Potenza 3 Volt
Giri al minuto dell’estrattore fumi da sommare al parametro
P23 più aspira pul P1 1200 g/min
P18 per ottenere i giri della pulizia in P1

più aspira pul P2 calcolato dalla scheda elettronica (in base ai valori in P1-P3)

Giri al minuto dell’estrattore fumi da sommare al parametro

P24 più aspira pul P3 900 g/min
P19 per ottenere i giri della pulizia in P3
P25 cadenza pulizia P1 20 Frequenza della pulizia automatica crogiolo in P1 minuti
Frequenza della pulizia automatica crogiolo in P2 calcolato
cadenza pulizia P2
dalla scheda elettronica (in base ai valori in P1-P3)
P26 cadenza pulizia P3 10 Frequenza della pulizia automatica crogiolo in P3 minuti
P27 durata pulizia P1 10 Durata della pulizia automatica crogiolo in P1 secondi
Durata della pulizia automatica crogiolo in P2 calcolato dalla
scheda elettronica (in base ai valori in P1-P3)
P28 durata pulizia P3 20 Durata della pulizia automatica crogiolo in P3 secondi

TARATURE VARIE

Tempo minimo che deve passare tra spegnimento e

P38 blocco riaccensione 5 minuti
accensione
Se dopo tale tempo la temperatura dei fumi è
P39 aspiratore-min spento 15 Durata minima dello spegnimento minuti ancora superiore a "soglia off" la stufa effettua
un'altra fase di spegnimento
 Primi istanti dell'accensione in cui il motoriduttore gira in
P40 precarica accensione 140 continuo per creare uno strato di pellet che raggiunga l'altezza secondi
della resistenza
Periodo seguente al "tempo precarico" in cui il motoriduttore
P41 attesa fiamma 120 secondi
non gira
P42 aspira precarica 1850 Giri al minuto dell'estrattore fumi durante il "tempo precarico" g/min
Differenziale di temperatura per spegnimento e riaccensione
P43 delta auto 2 °C
in automatico
Tempo di ritardo per spegnimento e riaccensione in
P44 ritardo auto 10 minuti
automatico
P45 cambio potenza 5 per passare da una potenza all'altra in modulazione secondi
P46 abilita remoto OFF Abilita ricezione telecomando FUNZIONE NON ATTIVA
P47 ab-blocco tasti OFF valore da non modificare
P48 black out 30 Entro tale valore la stufa rimane nello stato in cui si trovava secondi

TIPO CAMINO

P55 regola aspiratore 0 NON CONSIDERARE

BANCA DATI

INDISPENSABILE RICARICARE "O0" QUANDO SI

parametri di serie O0 PROGRAMMA SCHEDA ELETTRONICA.Serve per riportare i
parametri di fabbrica (reset setup)

AZZERA ORE PARZIALI (password 55)

AZZERA ORE SINGOLA POTENZA (password 99)

AZZERA ALLARMI (password 55)

MEMORIA ALLARMI E CONTATORI

ore totali … Non si possono cancellare

ore parziali … Si cancellano con "AZZERA ORE PARZIALI
numero start … (password 55)"
ore lavoro P1 … Si cancellano con "AZZERA ORE SINGOLA POTENZA
ore lavoro P2 …
(password 99)"
ore lavoro P3 …
memoria 1 ultimo allarme
penultimo
memoria 2
allarme
terzultimo
memoria 3
allarme Si cancellano con "AZZERA ALLARMI (password 55)"
quartultimo
memoria 4
allarme
quintultimo
memoria 5
allarme

Altre informazioni utili

Tramite la pressione prolungata del tasto FIAMMA si

possono vedere seguenti valori:

rpm motore fumi

minuti restanti alla puliza

temperatura fumi

tempo carico motoriduttore

stato del termostato esterno

Premendo contemporanemente i tasti + e - si visualizza

l'ultimo allarme

Taratura
Password F9 da immettere al posto di C7
termocoppia
