Manuale Centralina Caldaie

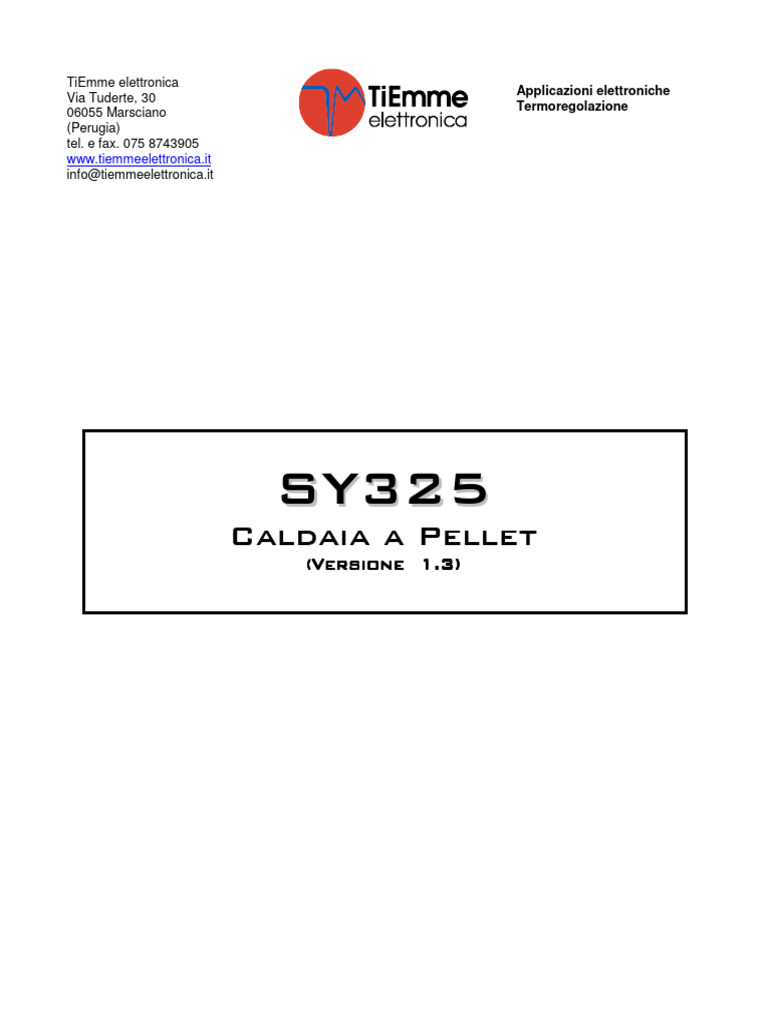

TiEmme elettronica
Applicazioni elettroniche
Via Tuderte, 30
06055 Marsciano Termoregolazione
(Perugia)
tel. e fax. 075 8743905
www.tiemmeelettronica.it
info@tiemmeelettronica.it
SY325
Caldaia a Pellet
(Versione 1.3)
1.3)
Manuale SY325 Pellet
Sommario
1 IL PANNELLO COMANDI ................................ 3
2 I TASTI ............................................................
............................................................ 3
3 I LED ...............................................................
............................................................... 4
4 I DISPLAY .......................................................
....................................................... 4
5 I MENU’ ...........................................................
........................................................... 5
5.1 MENU’ UTENTE: ..................................................... 5
5.2 MENU’ PROTETTO:................................................. 5
5.3 PARAMETRI NON PROGRAMMABILI:.............................. 9
6 MANUALE DI FUNZIONAMENTO
FUNZIONAMENTO ..................10
.................. 10
INTRODUZIONE ......................................................... 10
7 INSTALLAZIONE ...........................................
...........................................10
........... 10
8 STATI DI FUNZIONAMENTO
FUNZIONAMENTO .........................12
......................... 12
8.1 LO STATO SPENTO .............................................. 13
8.2 LO STATO ACCENSIONE ..................................... 13
8.3 LO STATO STABILIZZAZIONE ............................. 14
8.4 LO STATO RECUPERO ACCENSIONE ................ 15
8.5 LO STATO NORMALE ........................................... 15
8.6 LO STATO MODULAZIONE .................................. 16
8.7 LO STATO AUTOMANTENIMENTO ....................... 17
8.8 LO STATO SICUREZZA ........................................ 18
8.9 LO STATO SPEGNIMENTO .................................. 18
9 GLI INGRESSI DIGITALI
DIGITALI ...............................20
............................... 20
9.1 INGRESSO PER TERMOSTATO A RIARMO MANUALE: ..... 20
9.2 INGRESSO PER CONSENSO PELLET: ......................... 20
9.3 INGRESSO PER CONSENSO OROLOGIO: .................... 20
9.4 INGRESSO PER CONTATTO PORTELLO : ................... 20
9.5 INGRESSO PER TERMOSTATO AMBIENTE : .................. 21
10 LE FUNZIONALITÀ AGGIUNTIVE
AGGIUNTIVE ...............21
............... 21
10.1 FUNZIONE ANTIGELO....................................... 21
10.2 FUNZIONE PER ABILITAZIONE FOTORESISTENZA ... 21
10.3 FUNZIONAMENTO AUTOMATICO/MANUALE ............ 21
10.4 FUNZIONE DI SELFTEST ..................................... 22
DATI TECNICI ...................................................
...................................................24
................... 24
Pagina 2 di 24 Rev.1.3
1 IL PANNELLO COMANDI
In figura sottostante è riportata l’immagine del pannello comandi della centralina con la legenda delle
funzionalità dei singoli elementi di cui è composto:
Led Led
Led Caldaia Fiamma
Mantenimento Led
Display Coclea ON
Manometro Led Stato\Allarmi Led Velocità
Ventola Temperatura Aqua Candeletta Coclea
5 6
4 7
1 4
3 8
2 5
2 9
3 7 8 MAN 6
1 10
ESC SET OFF ON

0
1 2 3 4
1
Interruttore
Termostato
Generale Tasto Tasto
Tasto Tasto a Riarmo
SET/Coclea OFF/- ON/+
ESC/Menu
Led Consenso Led Manuale

Orologio
2 I TASTI
• ON / + : Il tasto premuto per cinque secondi permette l’Accensione del Sistema.
In Menù consente l’incremento del valore dei parametri.
• OFF / - : Il tasto premuto per cinque secondi permette lo Spegnimento del Sistema.
In Menù consente il decremento del valore dei parametri.
• SET/Coclea : premendo il tasto è possibile effettuare il caricamento manuale del pellet all’interno
della camera di combustione della Caldaia. Tale procedura può essere effettuata solo
se la Caldaia si trova in stato Spento. L’azionamento della Coclea viene effettuato
dal momento in cui sul display del pannello comandi viene visualizzata la scritta
LoAd. Il materiale continua ad essere caricato, fintanto che il tasto resta premuto e
si ha quindi la visualizzazione del messaggio.
In Menù gestisce la visualizzazione codice/valore dei parametri ed il loro salvataggio.
• ESC/Menu : Il tasto consente di entrare/uscire dai menù della centralina in qualsiasi momento,
quindi indipendentemente dallo stato di funzionamento della Caldaia. All’interno dei
menù si può trovare la lista di tutti i parametri di funzionamento che è possibile
modificare. In fase di modifica parametri permette di uscire senza salvare il nuovo
valore.
NOTE:
• In stato Spento o Spegnimento pigiando il Tasto + o quello - in presenza di allarmi, è possibile
resettare la visualizzazione degli allarmi. Se quest’ultimi risulteranno però ancora presenti dopo il loro
reset, verranno visualizzati nuovamente.
3 I LED
1. Led Caldaia: Il Led è Acceso per temperatura caldaia minore di TH-CALDAIA –
Delta Modulazione[A05]. Lampeggiante per temperatura superiore
di detto termostato Spento per temperatura superiore a TH-
CALDAIA.
2. Led Mantenimento : Il Led è acceso se il Sistema è nello Stato di AUTOMANTENIMENTO.
3. Led Ventola : Il Led è acceso quando la Ventola Comburente è attiva.
4. Led Fiamma : Il Led è Acceso per Temperatura Fumi maggiore di TH_ON_Fumi
[F18] se il sistema funziona con la sonda Fumi, per Luminosità di
Fiamma maggiore di TH_ON_Foto[L01] se funziona con la
Fotoresistenza e Lampeggiante nella fase di attesa ripresa
combustione (Time Prespegne[t06]).
5. Led Coclea ON : Il Led è acceso per Coclea attiva.
6. Led Candeletta : Il Led è acceso per Candeletta attiva e lampeggiante nello Stato di
STABILIZZAZIONE.
7. Led Consenso Orologio : Il Led è Acceso per contatto Consenso Orologio chiuso
8. Led Manuale : Il Led è Acceso quando il Sistema è in Funzionamento Manuale.
4 I DISPLAY
• Display\Temperatura\Stato\Allarmi: il Display a 4 digit visualizza la temperatura dell’acqua in
caldaia, la sigla dello stato in cui si trova il Sistema e gli eventuali allarmi verificatesi.
Le sigle visualizzate dalla centralina, per identificare lo stato del Sistema sono le seguenti:
OFF = Spento
Sic = Sicurezza
ALt = Segnalazione di Caldaia spenta con Allarmi
Nel caso in cui si verifichino degli errori che portano la stufa allo spegnimento viene visualizzato sul
display alternativamente il messaggio “Alt” e la causa dell’errore. I messaggi che possono essere
visualizzati, relativi ai possibili errori, sono i seguenti:
tSic = intervento Sicurezza su ingresso Termostato a Riarmo
Sic = errore di Sovratemperatura dell’ acqua
Acc = errore di mancata Accensione
SPAc = errore di spegnimento Accidentale
PELL = errore di mancanza Pellet
NOTE:
• Quando si alimenta la centralina agendo sull’Interruttore Generale, sul Display viene visualizzato per
2 secondi il Codice Prodotto e la versione del programma in esso contenuto:
dA01 Codice per Prodotto Pellet

Ur1.2 Versione Programma 1.2
5 I MENU’
I parametri di funzionamento del termoregolatore, sono programmabili mediante l’utilizzo di Menù.
Esistono due livelli di Menù:
• Menù Utente
• Menù Protetto
5.1 MENU’ UTENTE:

E’ accessibile pigiando il tasto Menù del pannello frontale. Una volta entrati, con i pulsanti – e + si
scorrono i vari parametri, i quali saranno riconoscibili dal led associatogli lampeggiante. Il valore
corrispondente sarà visualizzato invece dal Display.
Per MODIFICARE i valori seguire la seguente procedura:
• Portarsi sul parametro da modificare pigiando i Tasti – o + (il led associatogli lampeggia)
• Pigiare il Tasto SET per entrare in modifica (il valore sul Display lampeggia)
• Impostare il valore desiderato con Tasti - / + (tenendo pigiati i tasti per 2 secondi, si avrà la
variazione veloce delle cifre)
• Per salvare il nuovo valore pigiare il Tasto SET
• Per uscire senza salvare pigiare il Tasto ESC
• Per uscire dal Menù manualmente pigiare il Tasto ESC
• Il Sistema esce automaticamente dal Menù dopo 15 secondi che non viene pigiato nessun tasto
NOTE: Se il parametro visualizzato è il valore della temperatura letta da una sonda del Sistema, sul
Display comparirà la sigla di riconoscimento della stessa. Pigiando il Tasto SET verrà visualizzato il valore
della temperatura.
Parametri Menù Utente:
Valore
Valore Valore
LED Sigla Descrizione Massim
Default Minimo
o
Caldaia TH-CALDAIA Termostato Caldaia per Automantenimento 80 °C A 12 A 13
Funzionamento
Manuale Abilitazione Funzionamento manuale Auto Auto MAnu
Manuale
Sistema funzionante con la sonda fumi:
FuMi Lettura temperatura sonda Fumi Temperatura in °C
Sistema funzionante con la fotoresistenza:
LuMi Lettura luminosità Fotoresistenza Luminosità
5.2 MENU’ PROTETTO:

E’ accessibile pigiando contemporaneamente il Tasto Menù ed il Tasto - del pannello frontale per 5
secondi. Una volta entrati, con i pulsanti – e + si scorrono i vari parametri, i quali saranno riconoscibili da
una sigla visualizzata su Display. Per visualizzare il valore corrispondente al parametro selezionato, pigiare
il Tasto SET.
Per MODIFICARE i valori seguire la seguente procedura:
• Portarsi sul parametro da modificare pigiando i Tasti – o + (il Display visualizza la sigla del parametro)
• Pigiare il Tasto SET per entrare in modifica (il Display visualizza il valore del parametro)
• Impostare il valore desiderato con Tasti - / + (tenendo pigiati i tasti per 2 secondi, si avrà la
variazione veloce delle cifre)
• Per salvare il nuovo valore pigiare il Tasto SET
• Per uscire senza salvare pigiare il Tasto ESC
• Per uscire dal Menù manualmente pigiare il Tasto ESC
• Il Sistema esce automaticamente dal Menù dopo 15 secondi che non viene pigiato nessun tasto
Nella Tabella seguente sono riportati tutti i parametri del Menù Protetto.
Parametri Menù Protetto:
Valore Valore Valore
NOME Sigla Descrizione
Default Minimo Massimo
Termostato Fotoresistenza
L 00 TH-OFF-Foto 5 0 100
per Caldaia spenta
L 01 TH-ON-Foto 15 0 100
per Caldaia accesa
Termostato Fumi
F 16 TH-OFF-Fumi 50° C 30° C 90° C
per Caldaia spenta
Termostato Fumi
F 18 TH-ON-Fumi 60° C 30° C 90° C
per Caldaia accesa
Termostato Fumi
F 22 TH-FUMI-MAX Hi 50° C Hi
per Modulazione
Termostato Fumi
F 24 TH-FUMI-MANT 350° C 50° C Hi
per Automantenimento
Isteresi Isteresi Termostato Fumi
IF22 10° C 1° C 20° C
TH-FUMI-MAX per Modulazione
Isteresi Isteresi Termostato Fumi
IF24 10° C 1° C 20° C
TH-FUMI-MANT per Automantenimento
Termostato Caldaia
A 01 TH-POMPA 40° C 30° C 80° C
per attivazione Pompa
TH-CALDAIA- Termostato Caldaia
A 04 90° C 85° C 97° C
SICUR per Sicurezza
Delta Differenza di temperatura da
A 05 5° C 0° C 15° C
Modulazione TH-Caldaia per Modulazione
Valore minimo impostabile
A 12 TH-CALDAIA-Min 65° C 50° C 70° C
per Termostato Caldaia
TH-CALDAIA- Valore massimo impostabile
A 13 80° C 75° C 95° C
Max per Termostato Caldaia
Potenza Velocità Ventola Comburente
Uc00 99 % Uc20 99 %
Accensione In Accensione
Uc04 99 % Uc20 99 %
Stabilizzazione In Stabilizzazione
Uc05 99 % Uc20 99 %
Normale In Normale
Uc07 99 % Uc20 99 %
Modulazione In Modulazione
Uc10 99 % Uc20 99 %
Spegnimento In Spegnimento
Velocità minima Velocità Ventola Comburente
Uc20 99 % 0% 99 %
Ventola Minima impostabile
Potenza Velocità Ventola Aspirazione
UA00 99 % UA20 99 %
UA04 99 % UA20 99 %
UA05 99 % UA20 99 %
Normale In Normale
UA07 99 % UA20 99 %
Potenza Velocità Ventola Aspirazione In
UA10 99 % UA20 99 %
Spegnimento Spegnimento
Velocità minima Velocità Ventola Aspirazione
UA20 99 % 0% 99 %
Ventola Minima impostabile
Potenza Tempo di Lavoro Coclea
CL00 99 sec. 0 sec. C 40
CL04 30 sec. 0 sec. C 40
CL05 99 sec. 0 sec. C 40
Normale In Normale
CL07 80 sec. 0 sec. C 40
Periodo Totale Tempo Totale di
C 40 99 sec. 5 sec. 99 sec.
Coclea funzionamento Coclea
Time Tempo prima fase di
t 01 5 min. 0 min. 10 min.
Fix Accensione
Time Tempo seconda fase di
t 02 10 min. 1 min. 99 min.
Var Accensione
Time Tempo fase di
t 03 5 min. 0 min. 30 min.
Stabilizzazione Stabilizzazione
Tempo di Pausa in
t 04 Time Auto 90 min. 1 min. 99 min.
Automantenimento
Tempo di Mantenimento in
t 05 Time Mant 90 sec. 0 sec. 99 sec.
Automantenimento
Time Tempo di attesa prima
t 06 120 sec. 1 sec. 300 sec.
Prespegne dello Spegnimento Automatico
Time Pulizia Tempo fase di
t 09 10 sec. 0 sec. 900 sec.
Spegnimento Pulizia in Spegnimento
Ritardo Ventola Aspirazione
t 14 Time Delay Mant 0 sec. 0 sec. 900 sec.
spenta in Mantenimento
Time Tempo di spegnimento per
t 16 10 sec. 0 sec. 900 sec.
Spegnimento mancanza Pellet
Tempo di uscita Estrattore
t 24 Time UscitaOFF 60 min. 1 min. 300 min.
Ceneri Spenta
Tempo di uscita Estrattore
t 25 Time UscitaON 120 sec. 0 sec. 900 sec.
Ceneri Attiva
Tentativi Numero tentativi di ripetizione
P 02 2 1 5
Accensione Accensione
Funzionamento Programmazione fase di
P 08 0 0 1
Spegnimento Spegnimento
Abilitazione Ventola
Enable Ventola
P 15 Aspirazione al massimo con 1 0 1
Aspirazione Max
Portello aperto
Enable Abilitazione funzionamento con
P 27 0 0 1
Fotoresistenza Fotoresistenza
Enable Ventola Abilitazione uscita Ventola
P 31 1 0 1
Aspirazione Aspirazione
Inverti Consenso Selezione lettura ingresso
P 40 0 1 1
Pellete Consenso Pellet
NOTE:
Coclea con funzionamento in Duty Cicle:
• I parametri definiti come Tempi di Lavoro della Coclea, rappresentano i secondi di attivazione
della Coclea, programmabili per gli STATI di funzionamento previsti.
• Il Tempo Totale di funzionamento della Coclea (Pausa + Lavoro) è uguale al valore del parametro
C40. Solo il Tempo di Lavoro della Coclea è programmabile. Il tempo di Pausa, definito come
Tempo Totale – Tempo di Lavoro viene calcolato automaticamente dalla centralina.
• Se il tempo di Lavoro della Coclea viene posto uguale a C40 secondi, la Coclea risulterà sempre
attiva (tempo di Pausa uguale a 0 secondi).
• Se il tempo di Lavoro della Coclea viene posto uguale a 0 secondi, la Coclea risulterà disabilitata
(tempo di Pausa uguale a C40).
• La regolazione della Coclea in menù avviene con variazioni di 0,5 secondi.
Il parametro Uc20, è il valore minimo impostabile per la Ventola Comburente e va settato, in base alla
ventola utilizzata. Se il valore di questo parametro viene impostato maggiore di qualche parametro
Ventola, il sistema porta questi ultimi automaticamente uguali a Uc20 (solo il valore “0” non viene
modificato, per dare la possibilità di spegnere la ventola in alcuni Stati).
Il parametro UA20, è il valore minimo impostabile per la Ventola Aspirazione e va settato, in base alla
ventola utilizzata. Se il valore di questo parametro viene impostato maggiore di qualche parametro
Ventola, il sistema porta questi ultimi automaticamente uguali a UA20 (solo il valore “0” non viene
modificato, per dare la possibilità di spegnere la ventola in alcuni Stati).
I Termostati Fumi che possono essere impostati fino a Hi (901° C), hanno la possibilità di essere
disabilitati. Essendo l’ultimo valore buono impostabile 900° C, mettere uno di questi a Hi significa non
farlo mai intervenire.
Il parametro A05 rappresenta il valore di temperatura, che sottratto al valore del Termostato Caldaia
TH_CALDAIA, determina il valore del Termostato per l’ingresso in MODULAZIONE. Se questo
parametro viene posto uguale a 0° C, lo stato di MODULAZIONE per Temperatura Caldaia non verrà
eseguito.
Il parametro A12 rappresenta il valore minimo programmabile per il termostato TH-CALDAIA, nel
Menù Utente.
Il parametro A13 rappresenta il valore massimo programmabile per il termostato TH-CALDAIA, nel
Menù Utente.
Il parametro P02 indica il numero di volte che si vuole ripetere l’Accensione, nel caso di mancata
combustione. Se questo parametro viene posto uguale 1, l’Accensione non verrà ripetuta.
Il parametro P15 abilita/disabilita la Ventola Aspirazione alla massima velocità in caso di apertura
Portello:
• Settandolo a 0 anche la Ventola Aspirazione sarà ferma
• Settandolo a 1 la Ventola Aspirazione andrà alla velocità massima
Il parametro P27 abilita/disabilita il funzionamento del Sistema con la Fotoresistenza:
• Settandolo a 0 Il termoregolatore funzionerà con la Sonda Fumi
• Settandolo a 1 Il termoregolatore funzionerà con la Fotoresistenza
Il parametro P31 abilita/disabilita l’uscita Ventola Aspirazione
• Settandolo a 0 Il termoregolatore disabiliterà l’uscita relativa alla Ventola Aspirazione, inoltre, dal
Menù Protetto, non saranno visibili i parametri relativi a questa uscita.
5.3 Parametri non Programmabili:

In questa Tabella sono riportati tutti i parametri che non possono essere programmati dal Pannello
Comandi.
Tabella Parametri non Programmabili

Sigla
Descrizione Valore
Termostato
5° C
ICE per Antigelo
97° C
ALARM per Allarme
Tabella delle Isteresi dei Termostati

Sigla
Descrizione Valore Isteresi
Termostato
TH-OFF-Foto 0
per Caldaia spenta
TH-ON-Foto 0
per Caldaia accesa
Termostato Fumi
TH-OFF-Fumi 2° C
per Caldaia spenta
Termostato Fumi
TH-ON-Fumi 2° C
per Caldaia accesa
0° C
ICE per Antigelo
Termostato Caldaia
TH-CALDAIA- 2° C
per Automantenimento
0° C
SICUR per Sicurezza
2° C
ALARM per Allarme
Termostato Caldaia
TH-POMPA 2° C
per attivazione Pompa
NOTE:
I Termostati di funzionamento del Sistema vengono considerati dal Termoregolatore nel seguente
modo:
• In fase di Temperatura Crescente
si prende il Valore del Termostato (Es: TH-OFF = 50° C)
• In fase di Temperatura Discendente
si prende il Valore del Termostato – la sua isteresi (Es: TH-OFF = 50° - 2° = 48° C)
6 MANUALE DI FUNZIONAMENTO
INTRODUZIONE
Il Termoregolatore SY325 è uno strumento per la regolazione del funzionamento di Caldaie, con
accensione e trasporto del combustibile automatico.
Tramite la verifica della presenza di fiamma, la lettura della temperatura dei fumi di combustione,
dell’acqua in caldaia e dei Parametri impostati dall’utente, viene determinato il funzionamento del sistema
di riscaldamento.
La configurazione dei Parametri della centralina è impostabile tramite Menù.
Variando il valore dei suddetti parametri è possibile:
1. Adattare il funzionamento del sistema di riscaldamento secondo i propri bisogni
2. Adattare il funzionamento del Termoregolatore ai vari tipi di Caldaie
Di seguito vengono riportate in dettaglio le fasi di installazione del Termoregolatore, la configurazione, il
funzionamento e le caratteristiche tecniche.
7 INSTALLAZIONE
La morsettiera e i collegamenti
Nella figura seguente è riportato lo schema del collegamento tra le morsettiere della scheda base e gli
ingressi e le uscite ad essa relativi; di seguito sono poi riportate le indicazioni sulle modalità di
collegamento di ingressi ed uscite della centralina che devono essere seguite al fine di effettuare una
corretta installazione.
AVVERTENZE:
Morsetto di Terra:
La scheda dispone di un morsetto faston per collegamento all’impianto di messa a terra.
Connettori :
7-8: al contatto normalmente chiuso Alta Tensione del Termostato di Massima a Riarmo Manuale
da cortocircuitare se non utilizzato
21-22: alla sonda Fumi tipo Termocoppia K, stando attenti a collegare il filo Rosso (+) sul
morsetto 21 e quello Verde (-) sul 22.
23-24: alla Fotoresistenza.
29-30: al contatto normalmente chiuso di un modulo Consenso Orologio esterno
31-32: al contatto normalmente chiuso di un Finecorsa sul portello della Caldaia
33-34: al contatto normalmente chiuso di un modulo Termostato Ambiente esterno
42-43-44: al modulo Consenso Pellet

42: +12V
43: GND
44: SEGNALE
Oppure, per la lettura di un contatto, utilizzare i morsetti 42-44
Leggere il paragrafo relativo all’ingresso per i collegamenti in caso di non utilizzo
8 STATI DI FUNZIONAMENTO
Il Termoregolatore SY325 si compone di due parti:
♦ Scheda Base i cui connettori devono essere collegati come riportato nel paragrafo 1 Installazione
♦ Pannello Comandi
Il funzionamento della scheda SY325 è gestito per Stati, ognuno dei quali è caratterizzato dal verificarsi di
condizioni relative ai principali parametri di funzionamento della Caldaia, quali ad esempio la temperatura
dei fumi all’interno della camera di combustione, la temperatura dell’acqua in caldaia, l’intervento delle
Sicurezze e quindi il verificarsi di errori di funzionamento.
La quantità di combustione gestita da ogni Stato è regolata da Potenze di Funzionamento. Ogni
Potenza è composta dalle seguenti grandezze:
• Velocità Ventilatore Comburente
• Velocità Ventilatore Aspirazione
• Tempi di funzionamento della Coclea
Regolando questi parametri possiamo definire la quantità di combustibile e di aria utilizzata in ogni istante.
L’insieme delle Potenze che regolano il lavoro Termoregolatore è chiamata Ricetta di Fuzionamento.
Di seguito vengono elencati tutti gli Stati di funzionamento del sistema e la loro gestione degli ingressi,
delle uscite e la messaggistica visualizzata
1 SPENTO
2 ACCENSIONE Il sistema garantisce la lettura degli stati

delle SICUREZZE e degli ALLARMI
3 RECUPERO ACCENSIONE
in ogni fase di funzionamento
4 STABILIZZAZIONE
5 NORMALE
6 MODULAZIONE
7 AUTOMANTENIMENTO
8 SICUREZZA
9 SPEGNIMENTO
8.1 LO STATO SPENTO
E’ lo stato di Stand-By del Sistema. Si passa in questo funzionamento al termine della fase di
SPEGNIMENTO con:
Temperatura Fumi minore del Termostato TH-OFF-Fumi[F16] nel funzionamento con Sonda Fumi
Luminosità di Fiamma minore del Termostato TH-OFF-Foto[L00] nel funzionamento con
Fotoresistenza
Temperatura in caldaia alternata al messaggio OFF
Visualizzazione Display OFF
Eventuali messaggi di allarme
Ventola Comburente OFF
Ventola Aspirazione OFF
Coclea OFF
Candeletta OFF
Pompa ON Attiva sopra il termostato TH-POMPA[A01]
Estrattore Ceneri OFF

Se la Temperatura Fumi sale al disopra del valore del Termostato TH-OFF-Fumi[F16] o la Luminosità di
Fiamma sale al disopra di TH-OFF-Foto[L00]:
il Sistema si riporta nello Stato di SPEGNIMENTO.
8.2 LO STATO ACCENSIONE

Si passa in questo funzionamento nei seguenti casi:
premendo il Tasto ON del Pannello Comandi dallo stato di SPENTO o SPEGNIMENTO
al termine dello stato di AUTOMANTENIMENTO
ATTENZIONE: L’accensione da Caldaia Spenta non è consentita in presenza di Allarmi o
Portello aperto.
Lo stato di ACCENSIONE si divide in due fasi ciascuna delle quali con durata programmabile:
♦ Accensione Fissa
La fase ha lo scopo di caricare il combustibile all’interno della camera di combustione. La sua durata è
programmabile ed uguale al parametro Time Fix[t01]
Visualizzazione Display Temperatura in Caldaia
Ventola Comburente ON Alla velocità della Potenza di Accensione
Ventola Aspirazione ON Alla velocità della Potenza di Accensione
Coclea ON Pausa/Lavoro alla Potenza di Accensione
Candeletta ON
ON Attiva per Time UscitaON[t25]

Estrattore Ceneri
OFF Spenta per Time UscitaOFF[t24]
Per saltare questo stato impostare il valore di TIME Fix[t01] a 0.
♦ Accensione Variabile
La fase ha lo scopo di innescare la combustione prima del passaggio allo stato di STABILIZZAZIONE. La
sua durata è programmabile ed uguale al parametro TIME Var[t02].
Visualizzazione Display Temperatura in Caldaia
Ventola Comburente ON Alla velocità della Potenza di Accensione
Ventola Aspirazione ON Alla velocità della Potenza di Accensione
Coclea OFF
Candeletta ON

Estrattore Ceneri
Fine dello Stato di ACCENSIONE:
Per Prima Accensione (premendo il Tasto ON del Pannello Comandi)
se la Temperatura Fumi è maggiore del Termostato TH-ON-Fumi[F18] in una delle fasi
dell’Accensione
il sistema si porta in funzionamento di STABILIZZAZIONE
se la Luminosità di fiamma è maggiore del Termostato TH-ON-Foto[L01] in una delle fasi
dell’Accensione
il sistema si porta in funzionamento di STABILIZZAZIONE
Per Accensioni successive (al termine dello stato di AUTOMANTENIMENTO)
se la Temperatura Fumi è maggiore del Termostato TH-ON-Fumi[F18] in una delle fasi
dell’Accensione
il sistema si porta in funzionamento NORMALE
se la Luminosità di fiamma è maggiore del Termostato TH-ON-Foto[L01] in una delle fasi
dell’Accensione
il sistema si porta in funzionamento di NORMALE
Per Tutte le Accensioni
Se la Temperatura Fumi è minore di TH-ON-Fumi[F18] o la Luminosità di Fiamma è minore di TH-
ON-Foto[L01] al termine delle fasi di Accensione
il sistema ritenta l’Accensione fino al numero massimo di tentativi programmati
(parametro Tentativi Accensione[P02])
Se il numero di tentativi è esaurito
il sistema si porta in SPENTO con messaggio di Fallita Accensione (ALt Acc)
se la Temperatura Caldaia è maggiore del termostato TH-CALDAIA-SICUR[A04]
il sistema si porta in funzionamento di SICUREZZA
8.3 LO STATO STABILIZZAZIONE

Si entra in questo stato al termine dello Stato di ACCENSIONE.
La fase ha lo scopo di rafforzare la combustione prima del passaggio allo stato NORMALE. La sua durata
è programmabile ed uguale al parametro TIME Stabilizzazione[t03].
Visualizzazione Display Temperatura in caldaia
Ventola Comburente ON Alla velocità della Potenza di Stabilizzazione
Ventola Aspirazione ON Alla velocità della Potenza di Stabilizzazione
Coclea ON Pausa/Lavoro alla Potenza di Stabilizzazione
Candeletta OFF

Estrattore Ceneri
Per saltare questo stato impostare il valore di TIME Stabilizzazione[t03] a 0.
Fine dello Stato di STABILIZZAZIONE:
Se la Temperatura Fumi è maggiore del termostato TH-ON-Fumi alla fine del tempo di Stabilizzazione
Se la Luminosità di Fiamma è maggiore di TH-ON-Foto[L01] alla fine del tempo di Stabilizzazione
se la Temperatura Caldaia è maggiore del Termostato TH-CALDAIA durante la fase di Stabilizzazione
il sistema si porta in funzionamento NORMALE
Se la Temperatura Fumi è minore del Termostato TH-ON-Fumi[F18] o la Luminosità di Fiamma è
minore di TH-ON-Foto[L01] durante la fase di Stabilizzazione
il sistema ritenta l’Accensione fino al numero massimo di tentativi programmati
(parametro Tentativi Accensione[P02])
Se il numero di tentativi è esaurito
il sistema si porta in SPENTO con messaggio di Fallita Accensione (ALt Acc)
se la Temperatura Caldaia è maggiore del termostato TH-CALDAIA-SICUR[A04]
8.4 LO STATO RECUPERO ACCENSIONE

Si entra in questo stato se si verifica un buco di alimentazione.

Tale fase prevede il ripristino dello stato al momento della mancanza di alimentazione secondo la
sequenza:
ANALISI STATO ATTUALE DEL SISTEMA (durata circa 5 secondi)
ACCENSIONE
8.5 LO STATO NORMALE

Si passa in questo funzionamento nei seguenti casi:
al termine dello stato di STABILIZZAZIONE per prima Accensione
al termine dello stato di MODULAZIONE per Sistema già acceso
Ventola Comburente ON Alla velocità della Potenza di Normale
Ventola Aspirazione ON Alla velocità della Potenza di Normale
Coclea ON Pausa/Lavoro alla Potenza Normale
Candeletta OFF

Estrattore Ceneri
Fine dello Stato NORMALE:
se la Temperatura Fumi è maggiore del termostato TH-FUMI-MAX[F22]
il sistema si porta in funzionamento di MODULAZIONE
se la Temperatura Caldaia è maggiore del termostato TH-CALDAIA – Delta Modulazione[A05]
se la Temperatura Fumi è maggiore del termostato TH-FUMI-MANT[F24]
il sistema si porta in funzionamento di AUTOMANTENIMENTO
Se la Temperatura Caldaia è maggiore di TH-CALDAIA
se la Temperatura Fumi è minore del termostato TH-OFF-Fumi[F16] o la Luminosità di Fiamma è
minore di TH-OFF-Foto[L00]
il sistema attende per un tempo pari al valore di Time Prespegne[t06] e poi si porta in
funzionamento di SPEGNIMENTO Automatico con messaggio di Spegnimento Accidentale (ALt
SPAc).
8.6 LO STATO MODULAZIONE

Il sistema si porta in questo stato nei seguenti casi:
Se la Temperatura Fumi è maggiore di TH-FUMI-MAX[F22]
Se la Temperatura Caldaia è maggiore di TH-CALDAIA – Delta Modulazione[A05]
La fase ha lo scopo di ridurre la combustione e di riportare il sistema nello stato NORMALE
Ventola Comburente ON Alla velocità della Potenza di Modulazione
Ventola Aspirazione ON Alla velocità della Potenza di Modulazione
Coclea ON Pausa/ Lavoro alla Potenza di Modulazione
Candeletta OFF

Estrattore Ceneri
Fine dello Stato di MODULAZIONE:
Se la Temperatura Fumi è minore TH-FUMI-MAX[F22]
il sistema si riporta in funzionamento NORMALE
Se la Temperatura Caldaia è minore di TH-CALDAIA – Delta Modulazione[A05]
il sistema si riporta in funzionamento NORMALE
se la Temperatura Fumi è minore del termostato TH-OFF-Fumi[F16] o la Luminosità di Fiamma è
minore di TH-OFF-Foto[L00]
il sistema attende per un tempo pari al valore di Time Prespegne[t06] e poi si porta in
funzionamento di SPEGNIMENTO Automatico con messaggio di Spegnimento Accidentale (ALt
SPAc).
8.7 LO STATO AUTOMANTENIMENTO
Lo stato di AUTOMANTENIMENTO si divide in due fasi a ciclo continuo ciascuna delle quali con durata
programmabile. Il suo scopo è quello di ridurre maggiormente la combustione e non mandare la Caldaia in
SICUREZZA.
♦ Fase di Pausa
La fase ha lo scopo di ridurre al minimo possibile la combustione. La sua durata è programmabile ed
uguale al parametro Time Auto[t04].

Alla velocità della Potenza di Normale per Time Delay
Ventola Aspirazione ON
Mant[t14]
OFF
Coclea OFF
Candeletta OFF

Estrattore Ceneri
♦ Fase di Mantenimento
La fase ha lo scopo di caricare il minimo combustibile possibile per non far spegnere la Caldaia. La sua
durata è programmabile ed uguale al parametro Time Mant[t05].
Ventola Comburente ON Alla velocità della Potenza di Normale
Ventola Aspirazione ON Alla velocità della Potenza di Normale
Coclea ON Sempre Attiva
Candeletta OFF

Estrattore Ceneri
NOTE:
• La fase di Mantenimento viene automaticamente saltata dal Termoregolatore, se la
temperatura dell’acqua in caldaia è maggiore del Termostato TH-CALDAIA.
• Per saltare in ogni caso questa fase impostare il valore di Time Mant[t05] a 0.
Fine dello Stato di AUTOMANTENIMENTO:
se la Temperatura Fumi è minore del termostato TH-FUMI-MANT[F24]
Se la Temperatura Caldaia è minore di TH-CALDAIA
il sistema si porta in funzionamento di ACCENSIONE
Se la Temperatura Caldaia è maggiore di TH-CALDAIA-SICUR[A04]
8.8 LO STATO SICUREZZA

Il sistema si porta in questo stato nel seguente caso:
Se la Temperatura Caldaia è maggiore di TH-CALDAIA-SICUR[A04]
E’ uno stato per la segnalazione e controllo di condizioni di sicurezza del sistema
Visualizzazione Display Sic Temperatura in caldaia
Ventola Aspirazione OFF
Coclea OFF
Candeletta OFF
Pompa ON

Estrattore Ceneri
Se la temperatura dell’acqua continua ad aumentare diventando maggiore del termostato TH-CALDAIA-
ALARM, il Display visualizza la scritta Sic.
Fine dello Stato di SICUREZZA:
Se la Temperatura Caldaia è minore del termostato TH-CALDAIA-SICUR[A04]
il sistema si riporta in funzionamento di AUTOMANTENIMENTO
8.9 LO STATO SPEGNIMENTO

Spegnimento Manuale: tramite il Tasto OFF del Pannello Comandi da qualsiasi Stato
Spegnimento Automatico: Temperatura Fumi minore del Termostato TH-OFF-Fumi[F16]
Spegnimento Automatico: Luminosità di Fiamma minore del Termostato TH-OFF-Foto[L00]
Il funzionamento di questo stato è programmabile tramite il parametro Enable Spegnimento[P08].
Se P08=1 lo stato si divide in due Fasi:
♦ Spegnimento (P08=1)
Destinata allo spegnimento della fiamma e allo smaltimento del calore residuo fino a portare la
Temperatura Fumi o la Luminosità di Fiamma al di sotto del Termostato TH-OFF
Temperatura in caldaia
Visualizzazione Display
Ventola Comburente ON Alla velocità della Potenza di Spegnimento
Ventola Aspirazione ON Alla velocità della Potenza di Spegnimento
Coclea OFF
Candeletta OFF

♦ Pulizia finale (P08=1)
Destinata alla pulizia finale del braciere per un tempo Programmabile, uguale a Time Pulizia
Spegnimento[t09].
Ventola Comburente ON Velocità Massima
Ventola Aspirazione ON Velocità Massima
Coclea OFF
Candeletta OFF

ATTENZIONE: se la Temperatura dell’Acqua in caldaia sale al disopra del Termostato TH-CALDAIA in
entrambe le fasi, per sicurezza le Ventole vengono spente. La Ventola si riaccenderà al discendere della
Temperatura Caldaia sotto di detto Termostato.
Se P08=0 lo stato sarà composto da un’unica fase:

♦ Pulizia finale (P08=0)
Per un tempo Programmabile, uguale a Time Pulizia Spegnimento[t09].
Ventola Aspirazione ON Alla velocità della Potenza di Spegnimento
Coclea OFF
Candeletta OFF
Per saltare la fase di pulizia impostare il valore di TIME Pulizia Spegnimento[t09] a 0
Fine dello Stato di SPEGNIMENTO:

alla fine della fase di PULIZIA FINALE
il sistema si porta in funzionamento di SPENTO
9 Gli ingressi digitali

9.1 Ingresso per Termostato a riarmo manuale:
L’apertura del contatto del Termostato elettromeccanico di Massima a Riarmo Manuale in qualsiasi
stato di funzionamento, blocca il funzionamento della Coclea, delle Ventole, ed in più porta il sistema nello
stato di SPEGNIMENTO.
Sul Pannello Comandi viene visualizzato l’errore di intervento del Termostato (ALt tSic).
Il Valore d’intervento del Termostato a Riarmo è di 100° C, ma è possibile variarlo ruotando la ghiera posta
nella parte frontale dello stesso, da 90° C a 110° C.
Se il sistema non prevede l’uso di un Termostato a Riarmo cortocircuitare i Pin 7-8 della
morsettiera
9.2 Ingresso per Consenso Pellet:

La scheda è provvista di un contatto in morsettiera ai pin 42-44, per l’eventuale utilizzo di un contatto per
un ingresso Consenso Pellet. Il contatto può essere del tipo normalmente chiuso o normalmente aperto.
In Alternativa è possibile collegare un dispositivo alimentato a +12V utilizzando gli appositi pin 43(GND) e
42(+12V), il quale deve mandare un segnale in basse tensione continua in ingresso al pin 44(SEG).
Sensore Consenso Pellet con uscita a contatti liberi:
Il contatto può essere sia Normalmente Chiuso che Normalmente Aperto e va collegato ai pin 42
(+12V) e 44 (segnale).
Se Normalmente Chiuso, settare il parametro Inverti Consenso Pellet[P40] = 0
Se Normalmente Aperto, settare il parametro Inverti Consenso Pellet[P40] = 1
Sensore Consenso Pellet con uscita in tensione continua:
Collegare il pin di alimentazione positiva del Sensore al pin 42 (+12V)
Collegare il pin di massa al pin 43 (GND)
Collegare la sua linea d’uscita al pin 44 (segnale)
Se in presenza di Pellet, la sua uscita è a livello alto (5V o 12V), settare il parametro Inverti
Consenso Pellet[P40] = 0.
Se in presenza di Pellet, la sua uscita è a livello basso (0V), settare il parametro Inverti Consenso
Pellet[P40] = 1.
Per segnalazione di assenza di materiale il sistema:
se in stato SPENTO non permette di accendere
per qualsiasi altro stato, dopo un tempo pari a Time Spegnimento[t16], viene visualizzato
l’errore ALt PELL ed in più il sistema si porta nello stato di SPEGNIMENTO.
Se il sistema non prevede l’uso di un Consenso Pellet cortocircuitare i Pin 42-44 della morsettiera
se P40 = 0, lasciarli liberi se P40 = 1.
9.3 Ingresso per Consenso Orologio:

La scheda è provvista di un contatto in morsettiera ai pin 29-30, per l’eventuale utilizzo di un modulo
Orologio esterno. Il contatto deve essere del tipo normalmente chiuso.
Apertura contatto Consenso Orologio:
• Il Sistema passa nello stato di AUTOMANTENIMENTO
Chiusura contatto Consenso Orologio:
• Il Sistema passa nello stato di ACCENSIONE
Se il sistema non prevede l’uso di un modulo Orologio cortocircuitare i Pin 29-30 della morsettiera
9.4 Ingresso per contatto PORTELLO :

La scheda è provvista di un contatto in morsettiera ai pin 31-32, per l’eventuale utilizzo di un finecorsa
sul portello della Caldaia. Il contatto deve essere del tipo normalmente chiuso.
Apertura contatto PORTELLO:
• Visualizzazione sul Display della scritta Port
• Ventola Comburente OFF
• Ventola Aspirazione se P15=1 ON alla Velocità Massima
se P15=0 OFF
• Coclea OFF
• Candeletta OFF
• Estrattore Ceneri OFF
Se il sistema non prevede l’uso di un Contatto Portello cortocircuitare i Pin 31-32 della morsettiera.
9.5 Ingresso per Termostato Ambiente :

La scheda è provvista di un contatto in morsettiera ai pin 33-34, per l’eventuale utilizzo di un modulo
Termostato Ambiente esterno.
Apertura contatto Termostato Ambiente:
• Pompa OFF
Chiusura contatto Termostato Ambiente:
• Pompa Funzionante come descritto per ogni stato
Questa funzione non è attiva nel caso di allarme per Sicurezza Acqua e Antigelo.
Se il sistema non prevede l’uso di un Termostato Ambiente cortocircuitare i Pin 33-34 della
morsettiera.
10 Le Funzionalità aggiuntive
10.1 Funzione ANTIGELO
Tale funzione prevede l’attivazione della Pompa al fine di evitare condizioni di blocco per bassa
temperatura dell’acqua dell’impianto.
Per Temperatura Caldaia minore del termostato TH-CALDAIA-ICE
• Pompa ON
10.2 Funzione per Abilitazione Fotoresistenza

Questa funzione ci permette di scegliere lo strumento con il quale controllare la combustione in Caldaia.
Tramite il parametro Enable Fotoresistenza[P27], possiamo infatti scegliere se controllare la
combustione tramite la lettura dei Fumi o la Luminosità della Fiamma.
Parametro Enable Fotoresistenza[P27]) = 0 :

• Sistema funzionante con la lettura dei Fumi tramite Sonda Termocoppia K
Parametro Enable Fotoresistenza[P27]= 1 :
• Sistema funzionante con la lettura della Luminosità di Fiamma tramite Fotoresistenza
A seconda di come viene configurato il parametro Enable Fotoresistenza[P27], sul Menù Utente del
termoregolatore sarà visibile la lettura della grandezza della sonda selezionata.
10.3 Funzionamento Automatico/Manuale

Il Funzionamento Automatico/Manuale del Sistema può essere selezionato tramite parametro
Funzionamento Manuale del Menù Utente. Questo ci permette di scegliere se far funzionare il nostro
impianto di riscaldamento con combustione controllata dal termoregolatore (gestione Acqua/Fumi o
Acqua/Luminosità di Fiamma), o farlo funzionare solo controllando la sola temperatura in Caldaia.
Parametro Funzionamento Manuale = Auto :

• Il Sistema funziona automaticamente come descritto negli Stati trattati precedentemente.
Parametro Funzionamento Manuale = Manu :
• L’Accensione può avvenire solo manualmente mediante operatore dallo Stato di Normale
• Gli Stati di funzionamento del Sistema sono solo NORMALE, AUTOMANTENIMENTO,
SICUREZZA e si svolgeranno come descritto in precedenza
• Le scelte per i vari cambi di Stato verranno prese solo in considerazione della Temperatura
dell’acqua in Caldaia
10.4 Funzione di SelfTest

Il Termoregolatore è dotato di una funzione di SelfTest, con la quale è possibile testare il corretto
funzionamento dei suoi Ingressi e delle sue Uscite. Questo funzionamento può essere attivato solo dallo
Stato di SPENTO pigiando contemporaneamente per 5 secondi i Tasti Menù e +. Una volta entrati le
visualizzazioni, le Uscite e gli Ingressi della centralina non seguiranno più il funzionamento descritto in
precedenza, ma le modalità di questo Stato di test.
Ecco come agire per un corretto check del Termoregolatore:
1. Dalla Centralina in Stato di SPENTO, verificare la corretta lettura delle sonde ad essa connesse, nel
seguente modo:
Sonda Caldaia sempre visibile da Display
Sonda Fumi entrando nel Menu Utente
Fotoresistenza entrando nel Menu Utente
2. Entrare nel funzionamento di SelfTest con la procedura sopra descritta.
3. Appena entrati il Display visualizza la scritta tESt e tutti i Led risulteranno accesi
4. Si è pronti per il Test degli Ingressi:
La centralina è programmata per leggere contatti normalmente chiusi/normalmente aperti, alla loro
apertura/chiusura viene visto un evento su di un ingresso. Connettere su ogni ingresso del
Termoregolatore un interruttore e poi aprirne o chiuderne uno alla volta.
Il termoregolatore visualizzera sul Display il nome dell’ingresso che si è fatto scattare, alternandolo
alla scritta tESt. Le sigle che possono essere visualizzate sono le seguenti:
Num. Nome Tipo Descrizione
1 In02 Normalmente Chiuso Termostato Ambiente
2 In03 Normalmente Chiuso Portello
3 In04 Normalmente Chiuso Consenso Orologio
4 In09 Normalmente Chiuso Termostato di Massima a Riarmo
5 In12 Normalmente Chiuso Consenso Pellet
NOTA: è possibile visualizzare sul Display solo un ingresso alla volta, quindi se ne vengono azionati
due contemporaneamente, verra visualizzato solo quello di maggiore priorità. La priorità è quella
descritta dalla colonna Num.
5. Verificati gli Ingressi passiamo al Test delle Uscite:
Per entrare in questa modalità pigiare il Tasto SET.
Il Termoregolatore andrà a testare la prima Uscita visualizzandone il Nome sul Display. Le sigle che
possono essere visualizzate sono le seguenti:
Num. Nome Tipo Descrizione
1 Ou01 Regolazione di velocità Ventola Comburente
2 Ou02 Regolazione di velocità Ventola Aspirazione
3 Ou03 Fissa Alimentata Uscita Alimentazione Inverter
4 Ou04 ON/OFF non alimentata Consenso Inverter
5 Ou05 ON/OFF alimentata Candeletta
6 Ou06 ON/OFF non alimentata Pompa
7 Ou07 ON/OFF alimentata Estrattore Ceneri
Pigiando ancora sul Tasto SET è possibile scorrere tutte le uscite.
Testando le uscite con Regolazione della velocità, sul Display verrà alternato al nome dell’uscita
sotto test la velocità dello stesso, che inzialmente sarà 0% Spento.
Agendo sui Tasti + e -, sarà possibile incrementare o diminuire questa velocità a step del 1%
(tenedo pigiati i tasti per 2 secondi lo scorrimento delle cifre avverrà in modo automatico).
Testando le uscite ON/OFF, sul Display verrà alternato al nome dell’uscita sotto test il suo stato
corrente, che inzialmente sarà spento OFF.
Agendo sul Tasto + sarà possibile accendere l’uscita e sul Display la scritta OFF sarà sostituita da
quella ON.
Agendo sul Tasto - sarà possibile spegnere nuovamente l’uscita.
Per passare da un ‘uscita all’altra non c’è bisogno che queste siano spente. Dopo averle scorse tutte
con il Tasto SET, la centralina le spegnerà tutte automaticamente e si tornerà alla visualizzazione
iniziale con la scritta tESt.
NOTE:
• se facendo il test dell’uscita Coclea, quest’ultima dovesse rimanere spenta anche se sul
Display compare la scritta ON, verificare che l’ingresso del Termostato di Massima a
Riarmo sia chiuso. Questo infatti stacca fisicamente l’uscita Coclea dalla tensione di rete.
6. L’uscita dal funzionamento di SelfTest può avvenire per:
Pigiando il Tasto ESC del Pannello Comandi.
Scadenza del Tempo Massimo di Permanenza, fissato sui 60 secondi, se non viene pigiato nessun
tasto o non viene testato nessun ingresso.
Sicurezza se la Temperatura dell’acqua fosse più alta del Termostato TH-CALDAIA.
7. Una volta usciti si torna allo Stato di SPENTO.
Dati Tecnici
Cod. Termoregolatore: SY325
Revisione: 1.3
Data: 10/12/2007
♦ Alimentazione 220Vac 50Hz con protezione a Fusibile da 6,3A Ritardato
♦ Pannello Comandi multifunzione con Display a 4 Digit
♦ Gestione accensione e spegnimento Caldaia
♦ Regolazione Termostati FUMI
♦ Regolazione Termostati CALDAIA
♦ Attivazione alimentazione Inverter Coclea
♦ Attivazione Consenso Inverter Coclea
♦ Attivazione alimentazione Candeletta
♦ Attivazione Contatto per Pompa
♦ Regolazione Ventilatore Comburente e Ventilatore Aspirazione
♦ Regolazione funzione di Modulazione
♦ Regolazione funzione di Automantenimento
♦ Funzioni di Sicurezza ed Allarmi
♦ Segnalazione delle funzioni e dello Stato del Sistema
♦ Sonda Fumi in fibra armata per lettura temperatura Fumi di combustione
♦ Sonda Caldaia in cavo siliconico per lettura temperatura acqua
♦ Fotoresistenza Mod. FC8
♦ Contatto per ingresso Termostato a riarmo, Consenso Orologio, Portello, Termostato
Ambiente, Consenso Pellet
INGRESSI
Sonda Fumi Termocoppia K Temp. = 0° – 500 °C 2
Morsetti
Fotoresistenza Mod Fc8 Lum. = 0 – 100 2
Morsetti
Sonda Caldaia Analogica NTC 10K Temp. = 0° – 110 °C 2
Morsetti
Contatto Termostato Ambiente ON/OFF Normalmente Chiuso 2
Morsetti
Contatto Portello ON/OFF Normalmente Chiuso 2
Morsetti
Consenso Orologio ON/OFF Normalmente Chiuso 2
Morsetti
Consenso Pellet ON/OFF Secondo Configurazione 3
Morsetti
Termostato a Riarmo Normalmente Chiuso 2
Morsetti
USCITE
VENTILATORE COMBURENTE Regolazione Alimentata LINEA 2
Morsetti
a TRIAC Max 1,3A
VENTILATORE ASPIRAZIONE Regolazione Alimentata LINEA 2
Morsetti
a TRIAC Max 1,3A
ALIMENTAZIONE INVERTER Diretta Alimentata LINEA 2
Morsetti
CANDELETTA ON/OFF Alimentata LINEA Uscite sotto 2
a RELE fusibile da Morsetti
CONSENSO INVERTER ON/OFF Contatti Liberi 6,3A 2

Morsetti
a RELE
CONTATTO PER POMPA ON/OFF Contatti Liberi 2
Morsetti
a RELE
ESTRATTORE CENERI ON/OFF Alimentata LINEA 2
Morsetti
a RELE

Manuale Centralina Caldaie

Caricato da

Informazioni sul documento

Titolo originale

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Manuale Centralina Caldaie

Caricato da

Copyright:

Formati disponibili

TiEmme elettronica

ESC SET OFF ON

Led Consenso Led Manuale

dA01 Codice per Prodotto Pellet

5.1 MENU’ UTENTE:

5.2 MENU’ PROTETTO:

5.3 Parametri non Programmabili:

Tabella Parametri non Programmabili

Tabella delle Isteresi dei Termostati

42-43-44: al modulo Consenso Pellet

2 ACCENSIONE Il sistema garantisce la lettura degli stati

Ventola Comburente OFF

Ventola Aspirazione OFF

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

Estrattore Ceneri OFF

8.2 LO STATO ACCENSIONE

Ventola Comburente ON Alla velocità della Potenza di Accensione

Ventola Aspirazione ON Alla velocità della Potenza di Accensione

Coclea ON Pausa/Lavoro alla Potenza di Accensione

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

Ventola Comburente ON Alla velocità della Potenza di Accensione

Ventola Aspirazione ON Alla velocità della Potenza di Accensione

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

8.3 LO STATO STABILIZZAZIONE

Ventola Comburente ON Alla velocità della Potenza di Stabilizzazione

Coclea ON Pausa/Lavoro alla Potenza di Stabilizzazione

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

8.4 LO STATO RECUPERO ACCENSIONE

Visualizzazione Display Temperatura in caldaia

8.5 LO STATO NORMALE

Visualizzazione Display Temperatura in caldaia

Ventola Comburente ON Alla velocità della Potenza di Normale

Ventola Aspirazione ON Alla velocità della Potenza di Normale

Coclea ON Pausa/Lavoro alla Potenza Normale

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

8.6 LO STATO MODULAZIONE

Ventola Comburente ON Alla velocità della Potenza di Modulazione

Ventola Aspirazione ON Alla velocità della Potenza di Modulazione

Coclea ON Pausa/ Lavoro alla Potenza di Modulazione

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

Ventola Comburente OFF

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

Ventola Comburente ON Alla velocità della Potenza di Normale

Ventola Aspirazione ON Alla velocità della Potenza di Normale

Coclea ON Sempre Attiva

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

ON Attiva per Time UscitaON[t25]

8.8 LO STATO SICUREZZA

Ventola Comburente OFF

Ventola Aspirazione OFF

ON Attiva per Time UscitaON[t25]

8.9 LO STATO SPEGNIMENTO

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

Estrattore Ceneri OFF

Ventola Aspirazione ON Velocità Massima

Pompa ON Attiva sopra il termostato TH-POMPA[A01]

Estrattore Ceneri OFF
