Prodotto tipo / Product type: Compilatore / Signature. Cignani P.

Lista ricambi n°:

Rev: 0
STADIO RIDUZIONE / REDUCTION STAGE Data / Date 28/07/2011 Spare part list No.:

306
Sostituisce il / Replacing 1.3563403A.S1
Sostituito dal / Replaced by
Stadio di riduzione / Reduction stage: 306 Rapporto / Ratio: 1:5,33 Codice di ordinazione prodotto / Product ordering code:
 Prodotto tipo / Product type: Compilatore / Signature. Cignani P. Lista ricambi n°:

Rev: 0
STADIO RIDUZIONE / REDUCTION STAGE Data / Date 28/07/2011 Spare part list No.:

306
Sostituisce il / Replacing 1.3563403A.S1
Sostituito dal / Replaced by

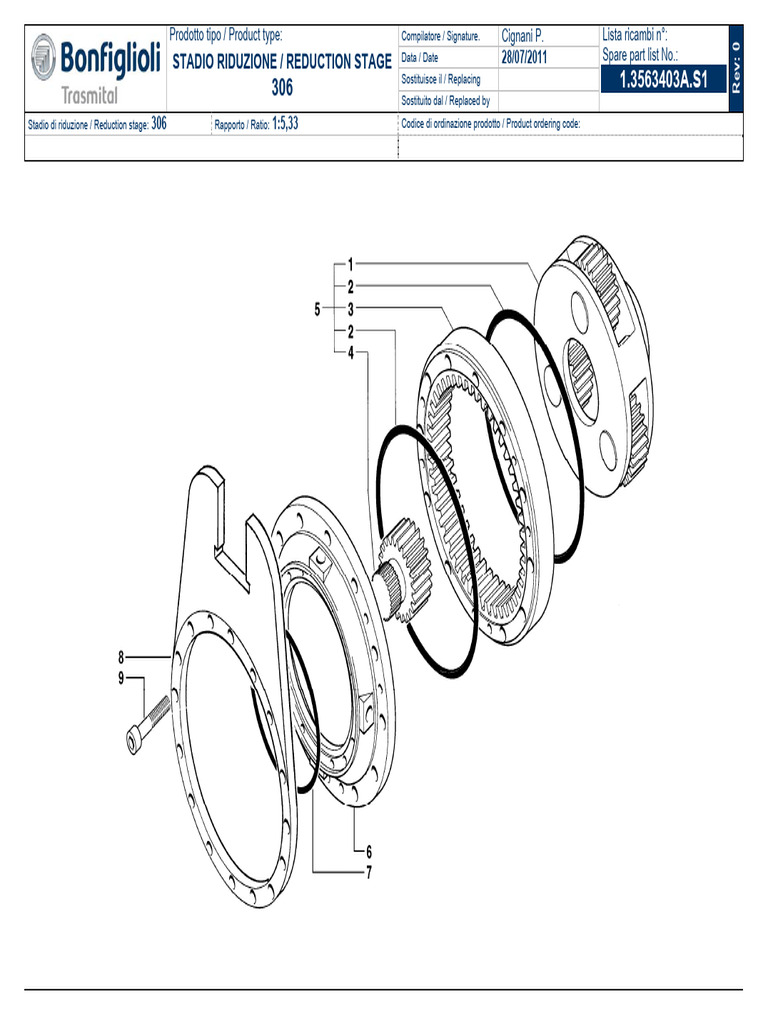

Ref Codice/Code Qt. Denominazione Denomination Denomination Beschreibung Note
1 2T235334030 1 RIDUZIONE COMPLETA REDUCTION ASSEMBLY ENSEMBLE REDUCTION UNTERSETZUNGSSRUFE 1:5,33 5*
2 715303410 2 O-RING O-RING O-RING O-RING 240.97x2.62 5* #
2 715500182 2 O-RING O-RING O-RING O-RING 240.97X2.62 FPM #
3 6641010030 1 ANELLO DENTATO TOOTHED RING ANNEAU DENTEE ZAHNKRANZ z78 m3 h48 5*
4 6643010070 1 SOLARE SUN GEAR ENGREN CENTRAL SONNENRAD z18 1:5,33 m3,00 5*
5 2T235634030 1 STADIO DI RIDUZIONE REDUCTION STAGE STADE DE REDUCTION UNTERSETZUNGSSRUFE 1:5,33
6 6653501570 1 COPERCHIO COLLEG. COVER COUVERCLE DECKEL $1
6 6653501110 1 COPERCHIO CHIUSURA COVER COUVERCLE DECKEL $2
7 715303268A 1 O-RING O-RING O-RING O-RING 2,62x202,87 #
7 715500004 1 O-RING O-RING O-RING O-RING 2,62x202,87 FPM #
8 6668300150 1 FLANGIA ANTIROTAZ. ANTIROT. FLANGE BRIDE ANTIROTATION ANTIROTAT.FLANSCH
9 720955035 16 VITE SCREW VIS SCHRAUBE M12X90 UNI5931 12.9 G

$1 Coperchio con fori per lubrificazione/Cover with holes for lubrication (standard 300 series)
$2 Coperchio senza fori per lubrificazione/Cover without holes for lubrication

Riduttori con variante "PV o EX" in designazione: guarnizioni in Viton (FPM) per alte temperature
Gearboxes with variant "PV or EX" in code designation: Viton seals (FPM) for high temperatures

Sostituisce

Data / Date
Ref. / Item
*Componenti inclusi nell'assieme indicato # Ricambi consigliati da tenere a magazzino

Replaces
*Components included in the indicated assembly # Recommended for stock 6 6653501570 ADDED 25/01/2018
*Composants inclus dans le sous ensemble # Pièces à stocker 7 715500004 ADDED 25/01/2018
*In der Baugruppe enthaltene Teile # Wir empfehlen diese Teile zu bevorraten 2 715500182 ADDED 25/01/2018
