Installazione Inverter ABB 550

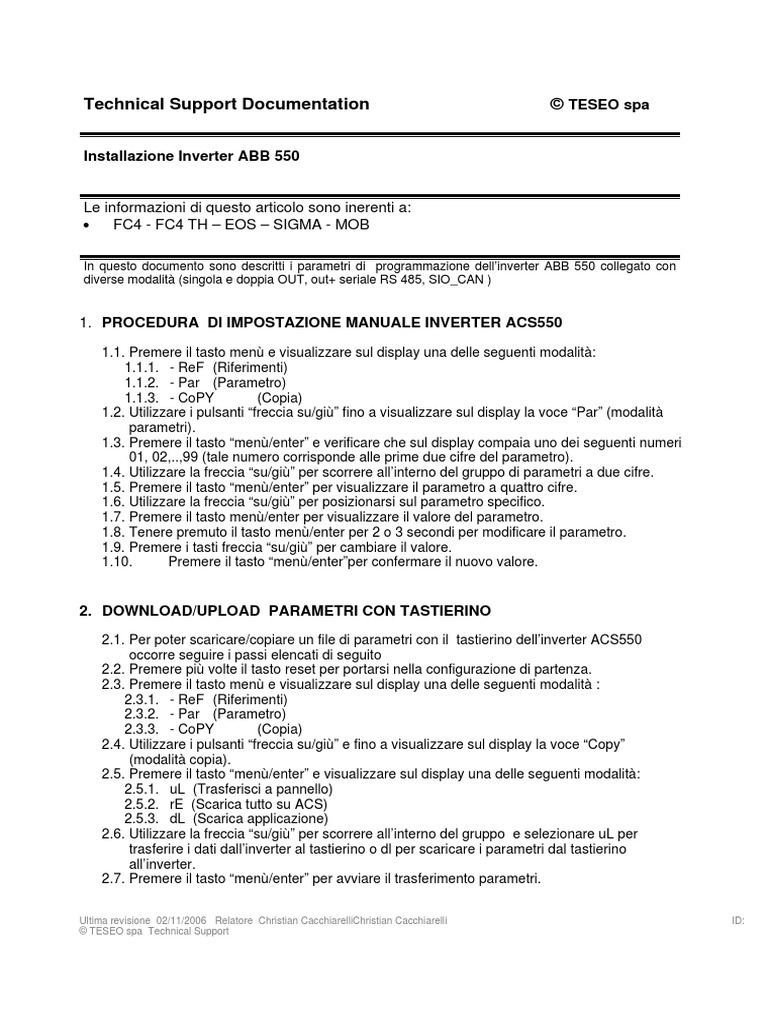

Technical Support Documentation © TESEO spa
Installazione Inverter ABB 550
Le informazioni di questo articolo sono inerenti a:

• FC4 - FC4 TH – EOS – SIGMA - MOB
In questo documento sono descritti i parametri di programmazione dell’inverter ABB 550 collegato con
diverse modalità (singola e doppia OUT, out+ seriale RS 485, SIO_CAN )
1. PROCEDURA DI IMPOSTAZIONE MANUALE INVERTER ACS550
1.1. Premere il tasto menù e visualizzare sul display una delle seguenti modalità:
1.1.1. - ReF (Riferimenti)
1.1.2. - Par (Parametro)
1.1.3. - CoPY (Copia)
1.2. Utilizzare i pulsanti “freccia su/giù” fino a visualizzare sul display la voce “Par” (modalità
parametri).
1.3. Premere il tasto “menù/enter” e verificare che sul display compaia uno dei seguenti numeri
01, 02,..,99 (tale numero corrisponde alle prime due cifre del parametro).
1.4. Utilizzare la freccia “su/giù” per scorrere all’interno del gruppo di parametri a due cifre.
1.5. Premere il tasto “menù/enter” per visualizzare il parametro a quattro cifre.
1.6. Utilizzare la freccia “su/giù” per posizionarsi sul parametro specifico.
1.7. Premere il tasto menù/enter per visualizzare il valore del parametro.
1.8. Tenere premuto il tasto menù/enter per 2 o 3 secondi per modificare il parametro.
1.9. Premere i tasti freccia “su/giù” per cambiare il valore.
1.10. Premere il tasto “menù/enter”per confermare il nuovo valore.
2. DOWNLOAD/UPLOAD PARAMETRI CON TASTIERINO
2.1. Per poter scaricare/copiare un file di parametri con il tastierino dell’inverter ACS550
occorre seguire i passi elencati di seguito
2.2. Premere più volte il tasto reset per portarsi nella configurazione di partenza.
2.3. Premere il tasto menù e visualizzare sul display una delle seguenti modalità :
2.3.1. - ReF (Riferimenti)
2.3.2. - Par (Parametro)
2.3.3. - CoPY (Copia)
2.4. Utilizzare i pulsanti “freccia su/giù” e fino a visualizzare sul display la voce “Copy”
(modalità copia).
2.5. Premere il tasto “menù/enter” e visualizzare sul display una delle seguenti modalità:
2.5.1. uL (Trasferisci a pannello)
2.5.2. rE (Scarica tutto su ACS)
2.5.3. dL (Scarica applicazione)
2.6. Utilizzare la freccia “su/giù” per scorrere all’interno del gruppo e selezionare uL per
trasferire i dati dall’inverter al tastierino o dl per scaricare i parametri dal tastierino
all’inverter.
2.7. Premere il tasto “menù/enter” per avviare il trasferimento parametri.
Ultima revisione 02/11/2006 Relatore Christian CacchiarelliChristian Cacchiarelli ID:

© TESEO spa Technical Support
3. PROCEDURA DI PROGRAMMAZIONE CON SOFTWARE DRIVE WINDOW LIGHT
ABB ver. 2.3
3.1. Installare sul PC il software drive window light 2

3.2. Collegare il cavo seriale dall’azionamento al PC.
3.3. Avviare il programma e verificare il riconoscimento dell’inverter come in figura 1.
3.4. Verificare che l’azionamento sia in modalità ON-LINE (fig. 1 tasto in alto a sinistra)
3.5. Aprire il file di programmazione relativo al motore ciccando su “file-open in browser” (fig. 2)
3.6. Il programma essendo in on-line mode chiederà una conferma per scaricare i parametri
all’inverter (fig. 3).
N.B. utilizzando il software di programmazione non è necessario eseguire la procedure di

autotune.
Fig. 1 Fig. 2
Fig. 3

4. MODALITA’ DI COLLEGAMENTO
4.1. Singola OUT
4.1.1. Schema elettrico
4.1.2. Parametri
PARAMETRI ACS 550-01 5.5 KW E MOTORE 7.5/4KW
MOTORE 5.5KW MOTORE 4KW
PARAM DESCRIZIONE
FC4240 FC4320 EUREKA
9901 LINGUA 3 = ITALIANO 3 = ITALIANO 3 = ITALIANO
9902 APPLIC MACRO 1 = ABBSTD 1 = ABBSTD 1 = ABBSTD
9904 MODAL CONTROLLO 1=VETTORIALE 1=VETTORIALE 1=VETTORIALE
9905 TENS NOM MOTORE TARGHETTA TARGHETTA TARGHETTA
9906 CORRENTE NOM MOTORE TARGHETTA TARGHETTA TARGHETTA
9907 FREQ NOM MOTORE TARGHETTA TARGHETTA TARGHETTA
9908 VEL NOM MOTORE TARGHETTA TARGHETTA TARGHETTA
9909 POTENZA NOM MOTORE TARGHETTA TARGHETTA TARGHETTA
9910 MOTOR ID RUN 0= NESSUNA ID 0= NESSUNA ID 0= NESSUNA ID
RUN RUN RUN
1003 ROTAZIONE 1= AVANTI 1= AVANTI 1= AVANTI
1201 SELEZIONE VELOCITA’ COSTANTE 9 9 9
1202 VEL. COSTANTE 1 3600rpm 3600rpm 3486rpm
2001 VELOCITA’ MIN 2400rpm 2400rpm 2400rpm
2002 VELOCITA’ MAX 3600rpm 3600rpm 3600rpm
2003 CORRENTE MAX 11 11 11
2101 FUNZ DI AVVIAMANTO 1 = AUTOMA. 1 = AUTOMA. 1 = AUTOMA.
2102 FUNZ DI ARRESTO 1 = INERZIA 1 = INERZIA 1 = INERZIA
2201 SELEZIONE ACC /DEC 1/2 0 0 0
2202 TEMPO DI ACCEL 1 30 S 30 S 30 S
2203 TEMPO DI DECEL 1 30 S 30 S 30 S
2605 RAPPOTO V/F 2=QUADRATIC 2=QUADRATICO 2=QUADRATIC
O O
3005 PROTEZ TERMICA 0 = DISABIL 0 = DISABIL 0 = DISABIL
3006 TEMPO TERMICO MOTORE 1200 S 1200 S 1200 S
3007 CURVA CARICO MOTORE 100 % In 100 % In 100 % In
5302 ID STAZIONE EFB 1 1 1
5303 BAUD RATE EFB 9.6 9.6 9.6
5304 PARITA’ EFB 0 0 0
9802 SEL PROTOC COMUN 1 1 1

4.2. Doppia OUT
4.2.1. Schema Elettrico
4.2.2. Parametri
PARAMETRI ACS 550-01 5.5 KW E MOTORE 7.5/4KW

MOTORE 5.5KW MOTORE 4KW
PARAM DESCRIZIONE
FC4240 FC4320 EUREKA
RUN RUN RUN
2101 FUNZ DI AVVIAMANTO 1 = AUTOMA. 1 = AUTOMA. 1 = AUTOMA.
2605 RAPPOTO V/F 2=QUADRATIC 2=QUADRATICO 2=QUADRATIC
O O
5303 BAUD RATE EFB 9.6 9.6 9.6

4.3. OUT + seriale RS485
4.3.2. Parametri
PARAMETRI ACS 550-01 5/7.5/9KW

PARAM DESCRIZIONE 5KW 7.5KW 9KW
RUN RUN RUN
1001 COMANDO EST.1 1 1 1
2101 FUNZ DI AVVIAMENTO 1 = AUTOMA. 1 = AUTOMA. 1 = AUTOMA.
2605 RAPPOTO V/F 2=QUADRATIC 2=QUADRATIC 2=QUADRATICO
O O
5303 BAUD RATE EFB 9.6 9.6 9.6

4.4. SIO_CAN
4.4.2. Parametri
PARAMETRI ACS 550-01 5/7.5/9KW
PARAM DESCRIZIONE 5KW 7.5KW 9KW
RUN RUN RUN
1001 COMANDO EST.1 10 10 10
1102 SEL EST1/EST2 0 0 0
1103 SEL RIF1 EST 8 8 8
1104 SEL RIF EST1 MIN 0 0 8
1105 SEL RIF EST1 MAX 4200 4200 4200
2101 FUNZ DI AVVIAMENTO 1 = AUTOMA. 1 = AUTOMA. 1 = AUTOMA.
2605 RAPPOTO V/F 2=QUADRATIC 2=QUADRATIC 2=QUADRATICO
O O
5303 BAUD RATE EFB 9.6 9.6 9.6

5. PROCEDURA DI PRIMA ACCENSIONE
Alla prima accensione dell’azionamento bisogna effettuare il “MOTOR ID RUN”.

5.1. La procedura va fatta con il minore carico possibile,cioè con tutti i settori chiusi. Serve all’ inverter
per creare un modello di riferimento del motore.
5.2. Impostare il parametro 9904 = 3 (scalare)
5.3. Impostare il parametro 2101 = 3 (avv. Al volo)
5.4. Impostare il parametro 2003 = 30% in più della corrente nominale del motore.
5.5. Impostare il parametro 9910 = 1 (ID RUN ON)
5.6. Premere il pulsante di start e aspettare che l’azionamento faccia il suo ciclo. Al termine il parametro
9910 ritorna a 0.
6. PROCEDURA AUTOTUNING
La procedura di autotuning serve per configurare i guadagni del filtro PID dell’inverter in relazione al carico
massimo del motore, cioè con i settori di aspirazione aperti.
6.1. Aprire tutti i settori del piano

6.2. Tenere premuto il tasto “loc/rem” e visualizzare sul display dell’ACS550 la modalità locale.
6.3. Impostare il parametro 2001 (velocità min) a 1600 rpm.
6.4. Impostare i parametri 2202 (tempo accelerazione) e 2203 (tempo di decelerazione) a 5 sec.
6.5. Accendere l’inverter e aspettare che raggiunga la velocità di 1600 rpm.
6.6. Settare il parametro 2305 (start autotune ) = 1 e aspettare 10..15 sec. Che la velocità del motore si
stabilizzi a 1600 rpm.
6.7. Spegnere il motore e visualizzare che il parametro 2305 (start autotune ) sia tornato a 0.
6.8. Riportare i valori 2203 (tempo accelerazione) e 2204 (tempo di decelerazione) ai valori prestabiliti.
Parole chiave ABB, Inverter, pompa,fc4, eos, mob, sigma
