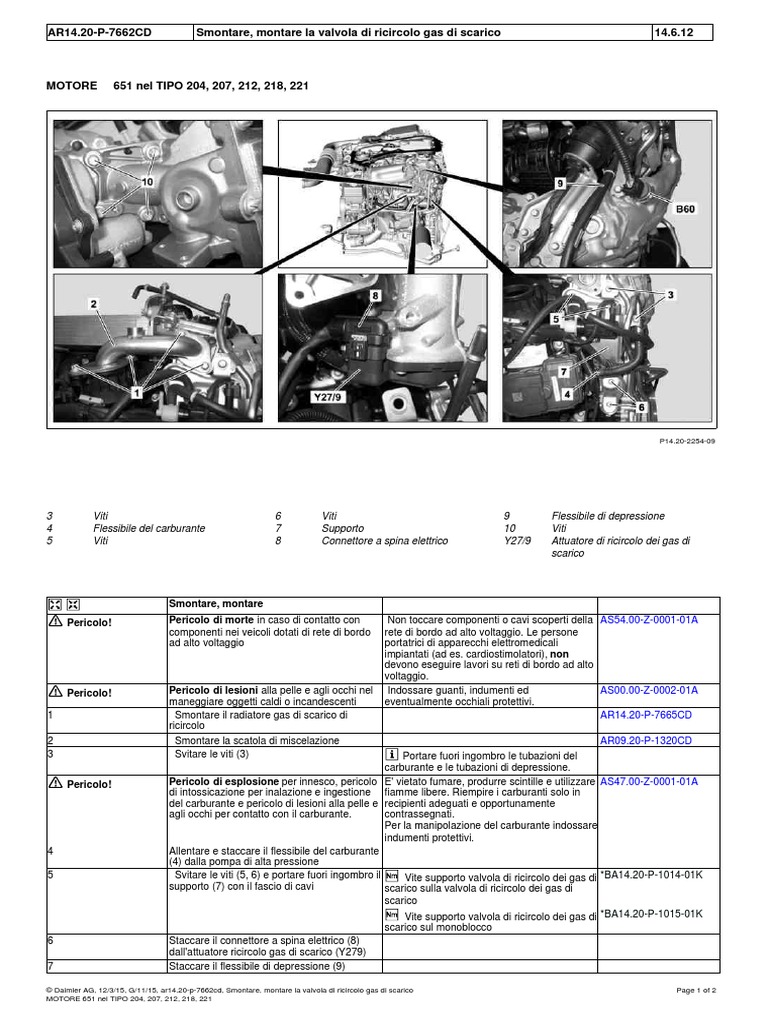

AR14.20-P-7662CD Smontare, montare la valvola di ricircolo gas di scarico 14.6.

12

MOTORE 651 nel TIPO 204, 207, 212, 218, 221

P14.20-2254-09

3 Viti 6 Viti 9 Flessibile di depressione

4 Flessibile del carburante 7 Supporto 10 Viti
5 Viti 8 Connettore a spina elettrico Y27/9 Attuatore di ricircolo dei gas di
scarico

Smontare, montare
Pericolo! Pericolo di morte in caso di contatto con
componenti nei veicoli dotati di rete di bordo
ad alto voltaggio
Pericolo! Pericolo di lesioni alla pelle e agli occhi nel
maneggiare oggetti caldi o incandescenti
1 Smontare il radiatore gas di scarico di
ricircolo
2 Smontare la scatola di miscelazione
3 Svitare le viti (3)
Pericolo! Pericolo di esplosione per innesco, pericolo E' vietato fumare, produrre scintille e utilizzare AS47.00-Z-0001-01A
di intossicazione per inalazione e ingestione fiamme libere. Riempire i carburanti solo in
del carburante e pericolo di lesioni alla pelle e recipienti adeguati e opportunamente
agli occhi per contatto con il carburante.
4 Allentare e staccare il flessibile del carburante
(4) dalla pompa di alta pressione
5 Svitare le viti (5, 6) e portare fuori ingombro il
supporto (7) con il fascio di cavi
6 Staccare il connettore a spina elettrico (8)
dall'attuatore ricircolo gas di scarico (Y279)
7 Staccare il flessibile di depressione (9)
Non toccare componenti o cavi scoperti della AS54.00-Z-0001-01A
rete di bordo ad alto voltaggio. Le persone
portatrici di apparecchi elettromedicali
impiantati (ad es. cardiostimolatori), non
devono eseguire lavori su reti di bordo ad alto
voltaggio.
Indossare guanti, indumenti ed AS00.00-Z-0002-01A
eventualmente occhiali protettivi.
AR14.20-P-7665CD
AR09.20-P-1320CD
Portare fuori ingombro le tubazioni del
carburante e le tubazioni di depressione.
contrassegnati.
Per la manipolazione del carburante indossare
indumenti protettivi.
Vite supporto valvola di ricircolo dei gas di *BA14.20-P-1014-01K
scarico sulla valvola di ricircolo dei gas di
scarico
Vite supporto valvola di ricircolo dei gas di *BA14.20-P-1015-01K
scarico sul monoblocco

© Daimler AG, 12/3/15, G/11/15, ar14.20-p-7662cd, Smontare, montare la valvola di ricircolo gas di scarico Page 1 of 2
MOTORE 651 nel TIPO 204, 207, 212, 218, 221
8 Svitare le viti (10) e togliere l'attuatore Montaggio:
ricircolo gas di scarico (Y27/9) con la valvola Sostituire le guarnizioni.
bypass del ricircolo gas di scarico Altrimenti possono verificarsi difetti di tenuta.
Vite valvola di ricircolo dei gas di scarico *BA14.20-P-1010-01K
(corpo valvole) sulla tubazione di ricircolo dei
gas di scarico
9 Montaggio in successione inversa
Controllare
10 Controllare la tenuta dell'impianto di TIPO 204, 207 AR20.00-P-1010CW
raffreddamento
TIPO 212, 218 AR20.00-P-1010OMA
TIPO 221 AR20.00-P-1010SX
Pericolo! Pericolo di infortunio per l'avviamento Proteggere il veicolo contro l'avviamento AS00.00-Z-0005-01A
fortuito del veicolo con motore in funzione. autonomo. Indossare indumenti da lavoro
Pericolo d'infortuni a causa di schiacciamenti ochiusi ed aderenti. Non toccare i componenti
ustioni in caso di interventi durante ad alta temperatura o rotanti.
l'avviamento o il motore acceso
11 Effettuare una prova di funzionamento del
motore e controllare la tenuta dell'impianto di
ricircolo dei gas di scarico

Ricircolo gas di scarico

Numero Denominazione MOTORE 651

BA14.20-P-1015-01K Vite supporto valvola di ricircolo dei gas di scarico sul monoblocco Nm 9

Ricircolo gas di scarico

Numero Denominazione MOTORE 651

BA14.20-P-1014-01K Vite supporto valvola di ricircolo dei gas di scarico sulla valvola di Nm 9
ricircolo dei gas di scarico

Ricircolo gas di scarico

Numero Denominazione MOTORE 651

BA14.20-P-1010-01K Vite valvola di ricircolo dei gas di scarico (corpo valvole) sulla Nm 9
tubazione di ricircolo dei gas di scarico

© Daimler AG, 12/3/15, G/11/15, ar14.20-p-7662cd, Smontare, montare la valvola di ricircolo gas di scarico Page 2 of 2
MOTORE 651 nel TIPO 204, 207, 212, 218, 221
