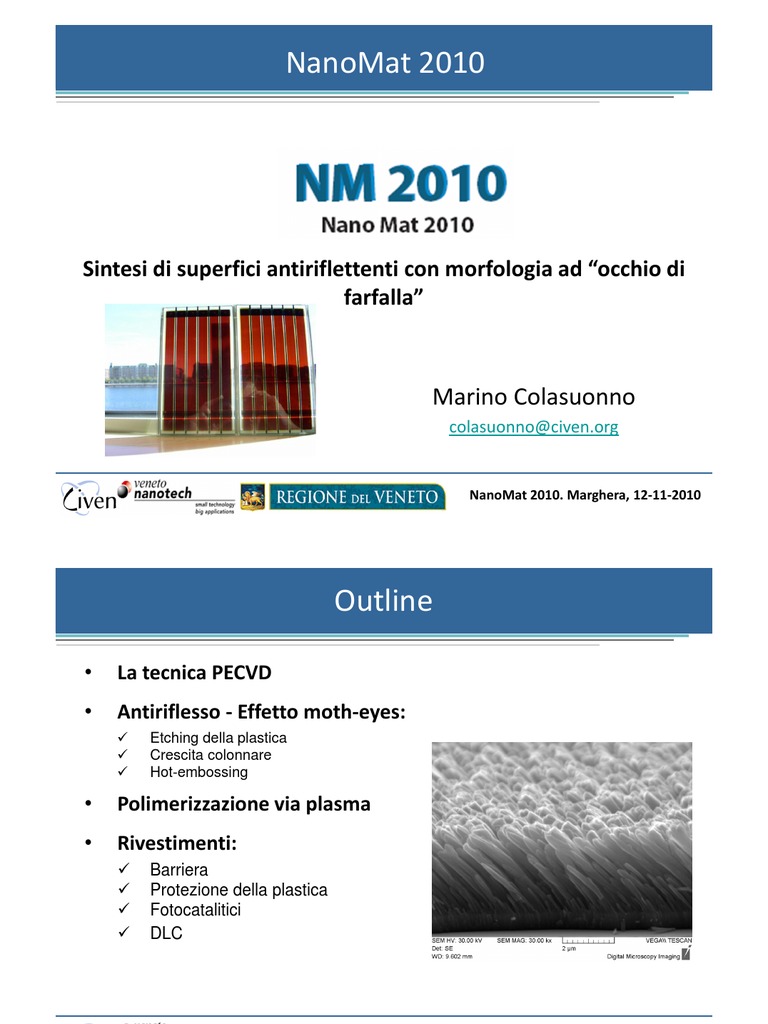

NanoMat 2010

Sintesi di superfici antiriflettenti con morfologia ad occhio di farfalla

Marino Colasuonno
colasuonno@civen.org

NanoMat 2010. Marghera, 12-11-2010

Outline
La tecnica PECVD Antiriflesso - Effetto moth-eyes:
Etching della plastica Crescita colonnare Hot-embossing

Polimerizzazione via plasma Rivestimenti:

Barriera Protezione della plastica Fotocatalitici DLC

NanoMat 2010. Marghera, 12-11-2010

PECVD
Plasma Electronics Thin Films

Pulsed-DC capacitivo RF capacitivo Micro-wave Anche per gas corrosivi

Capacit 1 m3
VANTAGGI

Deposizione PECVD/PVD Produzione particelle core-shell

Deposizione su polveri e fibre

Alta rate di deposizione. Gli impianti sono compatibili con altri processi in vuoto Depositare su qualsiasi substrato Buona omogeneit di deposizione

NanoMat 2010. Marghera, 12-11-2010

PECVD: campi di applicazione

Principali campi di applicazione
- Ottico: celle solari Dispositivi elettronici.... - Fotocatalisi Protezione di superfici: Barriera Anticorrosione Antigraffio Idro-oleofobico
Principali collaborazioni attive con le industrie italiane Progetti Regionali (VENETO, L.9, 297, POR, etc.) Progetti Nazionali (Industria 2015, PON) Commesse dirette
NanoMat 2010. Marghera, 12-11-2010

Antiriflesso - Effetto moth-eyes

Applicazioni:
Lenti olftaminiche, finestre, Lenti per dispositivi ottici (microscopi, telecamere, ) Displays, pannelli solari, sorgenti di luce Plastic moulding (cruscotti auto, visiere dei caschi, ) Compact Disc, DVD Allineamento LCD

Moth-eye Bernhard (1967)

Aria Vetro

Moth-eye esempio di biomimetica Variazione graduale dellindice di rifrazione nessun fenomeno di riflessione Diminuzione Riflettivit Trattamento antiriflesso in tutto il visibile

luce
NanoMat 2010. Marghera, 12-11-2010

Antiriflesso - Effetto moth-eyes

Controllo Nano della morfologia

Differenti modi: 1. Etching della plastica 2. Crescita di nanostrutture (SiO2, ITO, TiO2,.) (Magnetron sputtering) 3. Hot Embossing

Morfologia + Chimica

Valore aggiunto alleffetto moth-eye

Super idrofobico, idrofilico

NanoMat 2010. Marghera, 12-11-2010

Etching della plastica

100 80 T%
PMMA XT 3mm 50 W 5m2,5m PMMA XT 3mm 50 W 10m5m

T ~ 3%

60 40 20 0 300 400 500 600 (nm) 700

NT 50w 100w 150w 200W

PMMA XT 3mm 100 W 5m2,5m

PMMA XT 3mm 100 W 10m5m

800

Influenza delle condizioni di etching Possibile uso di maschera

PMMA XT 3mm 200 W 5m2,5m PMMA XT 3mm 200 W 10m5m

Rivestimento SiO2 per maggior durezza

NanoMat 2010. Marghera, 12-11-2010

Crescita colonnare
Target

Fenditura

Tilt 10

6 cm

30

GLAD deposition: Angolo di deposizione mi infuenza la crescita > 80 rivestimenti porosi e colonnari

> Antiriflesso

NanoMat 2010. Marghera, 12-11-2010

Risultati ottenuti
100

T > 3%
90

Rivestimento di SiOx su un lato del vetrino Variando langolo di deposizione si ha un incremento della trasmittanza
Vetrino Test 1 Test 2 Test 3 Test 4

T%

80 20 10 0 200

3.4 3.2 3.0 2.8 2.6 2.4 2.2 2.0 1.8 1.6 400 500 600

300

400

500

600

700

800

900

N TiOx 0 N TiOx 30vs TiOx 10 N TiOx 60vs TiOx 0 _10 sccm N TiOx 85 vs TiOx 0 _10 sccm N TiOx 89vs TiOx 10

(nm)

Rivestimento di TiOx su un lato del vetrino Variando langolo di deposizione si ha una variazione graduale dellindice di rifrazione

700

800

(nm)

NanoMat 2010. Marghera, 12-11-2010

Hot-Embossing
TiO2
Costo effettivo Economico e con bassi costi per volume di produzione Processo veloce. Semplice realizzazione industriale Compatibile con il processo roll-to-roll Fabbricazione di strutture con alta aspect ratio

CrN
Masters per Hot Embossing

NanoMat 2010. Marghera, 12-11-2010

Risultati su PMMA

CrN

T > 2%

T > 1% TiO2

NanoMat 2010. Marghera, 12-11-2010

Polimerizzazione via plasma

Rivestimenti Teflon like
125
C-Hn C=O C-Fx C-Hn 1221

Oleofobico , antimpronta Superidrofobico

Trasmittanza (u.a.)

120 115 110

1490 Fluo 1 flottante Fluo 2 flottante Fluo 3 flottante Fluo 4 flottante

105 100 4000

2960

1728

Avio
1000

3000 2000 -1 frequenza (cm )

C-H

160

C-H C=O COOC-O

Rivestimenti acrilati
Primer, idrofilico Applicazioni mediche

Trasmittanza (u.a.)

140 120 100 80 60

O-H
1700 1455 1203 1416

2916

40 4000 3500 3000 2500 2000 1500 1000 500

(cm )
-1

AA_6 AA_7 AA_8

Naomi (UniTn)

Si+AA (1500 nm)

Si + nanoSiO2 (300 nm) + AA (1500 nm)

NanoMat 2010. Marghera, 12-11-2010

Rivestimenti barriera
MultiSiOuX (brevettato)
Un solo processo continuo Controllo dello spessore dellinterfaccia per migliore adesione organico/inorganico Strati ceramici non continui

Applicazioni:
Rivestimenti barriera sui polimeri Packaging alimentare (polimeri biodegradabili es: PLA) OLED.

NanoMat 2010. Marghera, 12-11-2010

Rivestimenti barriera
Multilayer (10 layers) PS CO2 TR (cc/m224h bar) PS+acrylic CO2 TR (cc/m224h bar) PS+acrylic (benbing 2.2 %) CO2 TR (cc/m224h bar)

15 nm PS (130 m )

NT

30 nm

4200 15% 42 15% 44 15%

1000 15% 6 10 15% 15% 10 15% 138 15%

ML 15V 100P ML 30V 100P

Propriet barriera invariate Aumento della flessibilit

BIF circa 700 OLED

NanoMat 2010. Marghera, 12-11-2010

Protezione della plastica

Antigraffio (NanoSioux brevettato)
Antigraffio sui polimeri: automotive, adhesives, Processo di deposizione PECVD + Sol gel Scalpel scratch

Sole Spa Anodica Trevigiana

Processo a freddo

SiO2 270nm

SiO2 270nm + nano

NanoMat 2010. Marghera, 12-11-2010

Protezione della plastica

Trasparente
Nanostrutture con dimensioni inferiori a 100 nm non diffondono la luce

PVC
Particelle di ZnO di diametro 100 nm inglobate in una matrice di SiO2 realizzata in PECVD Nessun invecchiamento della matrice e alterazione del substrato NanoMat 2010. Marghera, 12-11-2010

Rivestimenti fotocatalitici
Fotocatalisi
TiO2 su acciaio TiO2 on steel TiO2 su rame = 20 = 70

m TiO2 on 5 Cu

Resistenza ad alte temperature

Protezione allossidazione a 450 C per 6h

Con TiO2 Senza TiO2

NanoMat 2010. Marghera, 12-11-2010

Rivestimenti DLC
DLC
Buona durezza (10000-15000 HV) Basso coefficiente di attrito = 0.02 Biocompatibilit

PECVD DLC

Riduce lusura dei componenti meccanici incrementando la durata e performance Riduce il riscaldamento dei componenti Applicazioni Meccanica (ingranaggi, viti, .) MEMS Plastic moulding Sportware
CNR ICS Roma

Distretto Meccatronica

Tecnica Spa

San Benedetto

NanoMat 2010. Marghera, 12-11-2010

Ringraziamenti
CIVEN researchers Tutti I ricercatori CIVEN
A.Patelli, S. Vezz, L. Zottarel, A. Surpi
