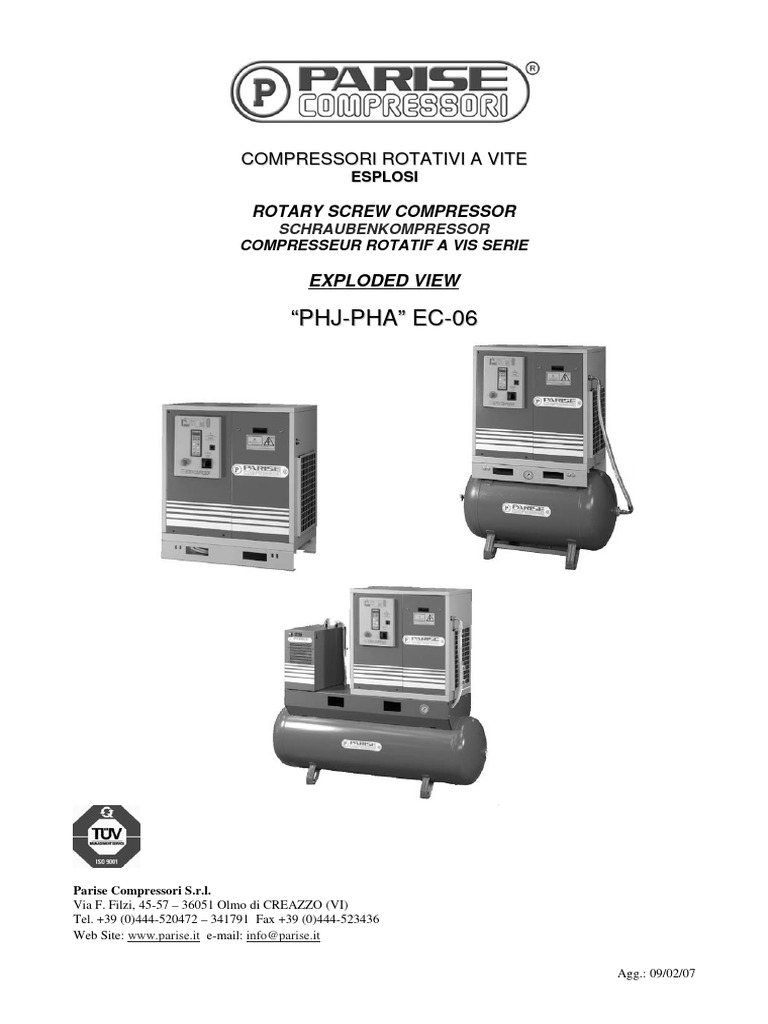

COMPRESSORI ROTATIVI A VITE

ESPLOSI

ROTARY SCREW COMPRESSOR

SCHRAUBENKOMPRESSOR
COMPRESSEUR ROTATIF A VIS SERIE

EXPLODED VIEW

“PHJ-PHA” EC-06

Parise Compressori S.r.l.

Via F. Filzi, 45-57 – 36051 Olmo di CREAZZO (VI)
Tel. +39 (0)444-520472 – 341791 Fax +39 (0)444-523436
Web Site: www.parise.it e-mail: info@parise.it

Agg.: 09/02/07
 TAV 01 "COMPRESSORE A VITE SERIE PHJ" CABINA / CABINE

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 4270010140 CONVOGLIATORE 1 CONVEYOR
2 4270010150 BASAMENTO 1 BASE
3 4270010160 PANNELLO ANTERIORE DESTRO 1 RIGHT FRONT PANEL
4 4270010170 PANNELLO LATERALE SINISTRO 1 LEFT LATERAL PANEL
5 4270010180 PANNELLO LATERALE DESTRO 1 RIGHT LATERAL PANEL
6 4270010190 TETTO 1 TOP
7 4270010200 PANNELLO POSTERIORE 1 REAR PANEL
8 4270010210 PIEDINO 2 FEET
9 4270010220 PANNELLO ANTERIORE SNISTRO 1 LEFT FRONT PANEL
10 4270010230 RIPARO CONVOGLIATORE 1 CONVEYOR GUARD
11 4250010040 BASE PER STRUTTURA VITE PHJ 1 BASE SCREW STRUCTURE PHJ
12 4250010030 BASE PER STRUTTURA PH 1 BASE STRUCTURE PH
13 6180010130 ANTIVIBRANTE 4 VIBRATION DAMPER
14 4210011480 RIPARO CINGHIE 1 BELT GUARD
15 4210011490 ANGOLO PER RIPARO CINGHIE 2 BELT GUARD ANGLE
 TAV 01 "COMPRESSORE A VITE SERIE PHA" CABINA / CABINE

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 4270010140 CONVOGLIATORE 1 CONVEYOR
2 4270010150 BASAMENTO 1 BASE
3 4270010160 PANNELLO ANTERIORE DESTRO 1 RIGHT FRONT PANEL
4 4270010170 PANNELLO LATERALE SINISTRO 1 LEFT LATERAL PANEL
5 4270010180 PANNELLO LATERALE DESTRO 1 RIGHT LATERAL PANEL
6 4270010190 TETTO 1 TOP
7 4270010200 PANNELLO POSTERIORE 1 REAR PANEL
8 4270010210 PIEDINO 2 FEET
9 4270010220 PANNELLO ANTERIORE SNISTRO 1 LEFT FRONT PANEL
10 4270010230 RIPARO CONVOGLIATORE 1 CONVEYOR GUARD
11 4250010020 BASE PER STRUTTURA VITE PHA 1 BASE SCREW STRUCTURE PHA
12 4250010030 BASE PER STRUTTURA PH 1 BASE STRUCTURE PH
13 6180010130 ANTIVIBRANTE 4 VIBRATION DAMPER
14 4210011480 RIPARO CINGHIE 1 BELT GUARD
15 4210011490 ANGOLO PER RIPARO CINGHIE 2 BELT GUARD ANGLE
TAV 02 "COMPRESSORE A VITE SERIE PHJ 3 "

Rif. Codice art. Descrizione Quantità

Ref. Code Quantity
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030650 PULEGGIA VITE 1 SCREW PULLEY
5 5160010240 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031000 CINGHIE 8 BAR 1 BELT 8 BAR
6 5030031000 CINGHIE 10 BAR 1 BELT 10 BAR
6 5030031000 CINGHIE 13 BAR 1 BELT 13 BAR
7 5110030670 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030660 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110030650 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010250 BUSSOLA PER PULEGGIA MOTORE 8 BAR 1 TAPER BUSH FOR MOTOR PULLEY 8 BAR
8 5160010250 BUSSOLA PER PULEGGIA MOTORE 10 BAR 1 TAPER BUSH FOR MOTOR PULLEY 10 BAR
8 5160010230 BUSSOLA PER PULEGGIA MOTORE 13 BAR 1 TAPER BUSH FOR MOTOR PULLEY 13 BAR
9 7070020450 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010500 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012240 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010120 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010130 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010090 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010110 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010100 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
TAV 02 COMPRESSORE A VITE SERIE PHJ 4 "

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030650 PULEGGIA VITE 1 SCREW PULLEY
5 5160010240 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031120 CINGHIE 8 BAR 1 BELT 8 BAR
6 5030031107 CINGHIE 10 BAR 1 BELT 10 BAR
6 5030031060 CINGHIE 13 BAR 1 BELT 13 BAR
7 5110030700 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030690 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110030680 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010100 BUSSOLA PER PULEGGIA MOTORE 1 TAPER BUSH FOR MOTOR PULLEY 8 BAR
9 7070020590 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010500 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012240 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010120 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010130 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010090 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010110 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010100 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
TAV 02 “COMPRESSORE A VITE SERIE PHJ 5,5 "

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030650 PULEGGIA VITE 1 SCREW PULLEY
5 5160010240 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031232 CINGHIE 8 BAR 1 BELT 8 BAR
6 5030031180 CINGHIE 10 BAR 1 BELT 10 BAR
6 5030031120 CINGHIE 13 BAR 1 BELT 13 BAR
7 5110030720 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030710 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110030700 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010210 BUSSOLA PER PULEGGIA MOTORE 8 BAR 1 TAPER BUSH FOR MOTOR PULLEY 8 BAR
8 5160010210 BUSSOLA PER PULEGGIA MOTORE 10 BAR 1 TAPER BUSH FOR MOTOR PULLEY 10 BAR
8 5160010100 BUSSOLA PER PULEGGIA MOTORE 13 BAR 1 TAPER BUSH FOR MOTOR PULLEY 13 BAR
9 7070020550 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010500 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012240 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010120 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010130 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010090 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010110 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010100 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
TAV 02 COMPRESSORE A VITE SERIE PHA 7.5 "

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030730 PULEGGIA VITE 1 SCREW PULLEY
5 5160010050 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031060 CINGHIE 8 BAR 2 BELT 8 BAR
6 5030031032 CINGHIE 10 BAR 2 BELT 10 BAR
6 5030031032 CINGHIE 13 BAR 2 BELT 13 BAR
7 5110031010 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030730 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110031040 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010100 BUSSOLA PER PULEGGIA MOTORE 1 TAPER BUSH FOR MOTOR PULLEY
9 7070020250 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010500 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012240 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010020 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010030 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010040 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010050 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010060 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
TAV 02 "COMPRESSORI A VITE SERIE PHA 10"

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030730 PULEGGIA VITE 1 SCREW PULLEY
5 5160010050 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031120 CINGHIE 8 BAR 2 BELT 8 BAR
6 5030031060 CINGHIE 10 BAR 2 BELT 10 BAR
6 5030031060 CINGHIE 13 BAR 2 BELT 13 BAR
7 5110030860 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030800 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110030780 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010210 BUSSOLA PER PULEGGIA MOTORE 8 BAR 1 TAPER BUSH FOR MOTOR PULLEY 8 BAR
8 5160010100 BUSSOLA PER PULEGGIA MOTORE 10 BAR 1 TAPER BUSH FOR MOTOR PULLEY 10 BAR
8 5160010100 BUSSOLA PER PULEGGIA MOTORE 13 BAR 1 TAPER BUSH FOR MOTOR PULLEY 13 BAR
9 7070020260 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010500 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012240 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010020 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010030 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010040 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010050 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010060 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
TAV 02 “COMPRESSORE A VITE SERIE PHA 15 "

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 6130010260 VENTOLA COMPLETA DI GRIGLIA 1 ELECTROFAN WITH GUARD
2 4210011460 RADIATORE 1 COOLER
3 6050010020 VALVOLA A SFERA 1 BALL VALVE
4 5110030740 PULEGGIA VITE 1 SCREW PULLEY
5 5160010050 BUSSOLA PER PULEGGIA VITE 1 TAPER BUSH FOR SCREW PULLEY
6 5030031250 CINGHIE 8 BAR 2 BELT 8 BAR
6 5030031180 CINGHIE 10 BAR 2 BELT 10 BAR
6 5030031132 CINGHIE 13 BAR 2 BELT 13 BAR
7 5110030950 PULEGGIA MOTORE 8 BAR 1 MOTOR PULLEY 8 BAR
7 5110030910 PULEGGIA MOTORE 10 BAR 1 MOTOR PULLEY 10 BAR
7 5110030900 PULEGGIA MOTORE 13 BAR 1 MOTOR PULLEY 13 BAR
8 5160010070 BUSSOLA PER PULEGGIA MOTORE 1 TAPER BUSH FOR MOTOR PULLEY 8 BAR
9 7070020270 MOTORE 1 ELECTRIC MOTOR
10 6260010010 GRUPPO VITE 1 SCREW PUMP
11 6220010240 VALVOLA ASPIRAZIONE 1 INTAKE VALVE
12 7040010190 ELETTROVALVOLA COMPLEATA 1 COMPLETE SOLENOID VALVE
13 6060010250 KIT VALVOLA ASPIRAZIONE 1 INTAKE VALVE KIT
14 6010030270 FILTRO ARIA COMPLETO 1 COMPLETE AIR FILTER
15 6010040480 CARTUCCIA ARIA 1 AIR CARTRIDGE
16 6080020011 MANOMETRO PRESSIONE OLIO 1 OIL PRESSURE GAUGE
17 6010020020 FILTRO SEPARATORE 1 OIL FILTER SEPARATOR
18 6010060010 FILTRO OLIO 1 OIL FILTER SEPARATOR
19 6220030050 KIT VALVOLA DI MINIMA 1 MINIMUM VALVE KIT
20 6220010510 BLOCCO COMPLETO SUPP. FILTRI 1 COMPLETE FILTER BLOCK CARRIER
21 6220020070 KIT VALVOLA TERMOSTATICA 1 THERMOSTATIC VALVE KIT
22 6030012250 NIPLES FILTRO DISOLEATORE 1 NIPLES OIL-SEPARATOR FILTER
23 6070010100 VALVOLA DI SICUREZZA 1 SAFETY VALVE
24 6150010270 TAPPO CARICO OLIO 1 OIL PLUG
25 5170010340 GUARNIZIONE TAPPO CARICO OLIO 1 OIL PLUG GASKET
26 4100011000 SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE
27 4100015590 GUARNIONE SPIA LIVELLO OLIO 1 SIGHT-FLOW GAUGE GASKET
28 4250010010 SERBATOIO DISOLEATORE 1 OIL SEPARATOR TANK
29 6050010060 VALVOLA A SFERA 1 BALL VALVE
30 4270010020 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
31 4270010030 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
32 4270010040 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
33 4270010050 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
34 4270010060 TUBO IN ACCIAIO Ø 15 1 STEEL PIPE Ø15
 TAV 03 "COMPRESSORE A VITE SERIE PHA7.5-10"

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 7080010910 TRASFORMATORE 1 TRANSFORMER
2 7080010230 PORTAFUSIBILI TRIPOLARE FU1 1 FUSE CARRIER THREEPOLAR FU1
3 7080010860 FUSIBILI (INTERNO FU1) 3 FUSE (INTERNAL FU1)
4 7080010180 RELE SEQUENZA FASI RSF 1 RELAY PHASE SEQUENCE RSF
5 7080010200 TELERUTTORE KMY 1 REMOTE CONTROL SWITCH KMY
6 7080010280 PORTAFUSIBILI FU2 -FU3 2 FUSE CARRIER FU2-FU3
7 7080010870 FUSIBILI (INTERNO FU2-FU3 ) 2 FUSE (INTERNAL FU2-FU3)
8 7080010190 TELERUTTORE KMV 1 REMOTE CONTROL SWITCH KMV
9 7080010890 SALVAMOTORE QM1 1 MOTOR PROTECTOR QM1
10 7080010190 TELERUTTORE KML 1 REMOTE CONTROL SWITCH KML
11 7080010200 TELERUTTORE KMD 1 REMOTE CONTROL SWITCH KMD
12 7080010400 CONTATTORE AUSILIARIO NC+NO 1 AUXILIARY CONTACTOR NC+NO
13 7080010900 SEZIONATORE COMPLETO 1 COMPLETE ISOLATOR
14 7080010080 PULSANTE EMERGENZA 1 SAFETY SWITCH
15 7050010760 CONSOLLE CPU 1 CONSOLLE CPU
16 7050010750 SCHEDA DI POTENZA 1 POWER CARD
17 7080010010 CASSETTA COMPLETA DI PORTA 1 BOX WITH DOOR
 TAV 03 "COMPRESSORE A VITE SERIE PHA15"

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description

1 7080010850 TRASFORMATORE 1 TRANSFORMER

2 7080010230 PORTAFUSIBILI TRIPOLARE FU1 1 FUSE CARRIER THREEPOLAR FU1
3 7080010860 FUSIBILI (INTERNO FU1) 3 FUSE (INTERNAL FU1)
4 7080010180 RELE SEQUENZA FASI RSF 1 RELAY PHASE SEQUENCE RSF
5 7080010200 TELERUTTORE KMY 1 REMOTE CONTROL SWITCH KMY
6 7080010280 PORTAFUSIBILI FU2 -FU3 2 FUSE CARRIER FU2-FU3
7 7080010870 FUSIBILI (INTERNO FU2-FU3 ) 2 FUSE (INTERNAL FU2-FU3)
8 7080010190 TELERUTTORE KMV 1 REMOTE CONTROL SWITCH KMV
9 7080010890 SALVAMOTORE QM1 1 MOTOR PROTECTOR QM1
10 7080010730 TELERUTTORE KML 1 REMOTE CONTROL SWITCH KML
11 7080010730 TELERUTTORE KMD 1 REMOTE CONTROL SWITCH KMD
12 7080010400 CONTATTORE AUSILIARIO NC+NO 1 AUXILIARY CONTACTOR NC+NO
13 7080010880 SEZIONATORE COMPLETO 1 COMPLETE ISOLATOR
14 7080010080 PULSANTE EMERGENZA 1 SAFETY SWITCH
15 7050010760 CONSOLLE CPU 1 CONSOLLE CPU
16 7050010750 SCHEDA DI POTENZA 1 POWER CARD
17 7080010010 CASSETTA COMPLETA DI PORTA 1 BOX WITH DOOR
 TAV 04 "COMPRESSORE A VITE SERIE PHJ3"

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 7080010910 TRASFORMATORE 1 TRANSFORMER
2 7080010230 PORTAFUSIBILI TRIPOLARE FU1 1 FUSE CARRIER THREEPOLAR FU1
3 7080010860 FUSIBILI (INTERNO FU1) 3 FUSE (INTERNAL FU1)
4 7080010180 RELE SEQUENZA FASI RSF 1 RELAY PHASE SEQUENCE RSF
5 7080010920 PORTAFUSIBILI FU2 1 FUSE CARRIER FU2
6 7080010930 FUSIBILI (INTERNO FU2) 2 FUSE (INTERNAL FU2)
7 7080010190 TELERUTTORE KMV 1 REMOTE CONTROL SWITCH KMV
8 7080010940 SALVAMOTORE QM1 1 MOTOR PROTECTOR QM1
9 7080010190 TELERUTTORE KML 1 REMOTE CONTROL SWITCH KML
10 7080010950 SEZIONATORE COMPLETO 1 COMPLETE ISOLATOR
11 7080010080 PULSANTE EMERGENZA 1 SAFETY SWITCH
12 7050010760 CONSOLLE CPU 1 CONSOLLE CPU
13 7050010750 SCHEDA DI POTENZA 1 POWER CARD
14 7080010010 CASSETTA COMPLETA DI PORTA 1 BOX WITH DOOR
 TAV 04 "COMPRESSORE A VITE SERIE PHJ4-5,5"

Rif. Codice art. Descrizione Quantità Descrizione

Ref. Code Description Quantity Description
1 7080010910 TRASFORMATORE 1 TRANSFORMER
2 7080010230 PORTAFUSIBILI TRIPOLARE FU1 1 FUSE CARRIER THREEPOLAR FU1
3 7080010860 FUSIBILI (INTERNO FU1) 3 FUSE (INTERNAL FU1)
4 7080010180 RELE SEQUENZA FASI RSF 1 RELAY PHASE SEQUENCE RSF
5 7080010920 PORTAFUSIBILI FU2 1 FUSE CARRIER FU2
6 7080010930 FUSIBILI (INTERNO FU2) 2 FUSE (INTERNAL FU2)
7 7080010190 TELERUTTORE KMV 1 REMOTE CONTROL SWITCH KMV
8 7080010960 SALVAMOTORE QM1 1 MOTOR PROTECTOR QM1
9 7080010190 TELERUTTORE KML 1 REMOTE CONTROL SWITCH KML
10 7080010900 SEZIONATORE COMPLETO 1 COMPLETE ISOLATOR
11 7080010080 PULSANTE EMERGENZA 1 SAFETY SWITCH
12 7050010760 CONSOLLE CPU 1 CONSOLLE CPU
13 7050010750 SCHEDA DI POTENZA 1 POWER CARD
14 7080010010 CASSETTA COMPLETA DI PORTA 1 BOX WITH DOOR
