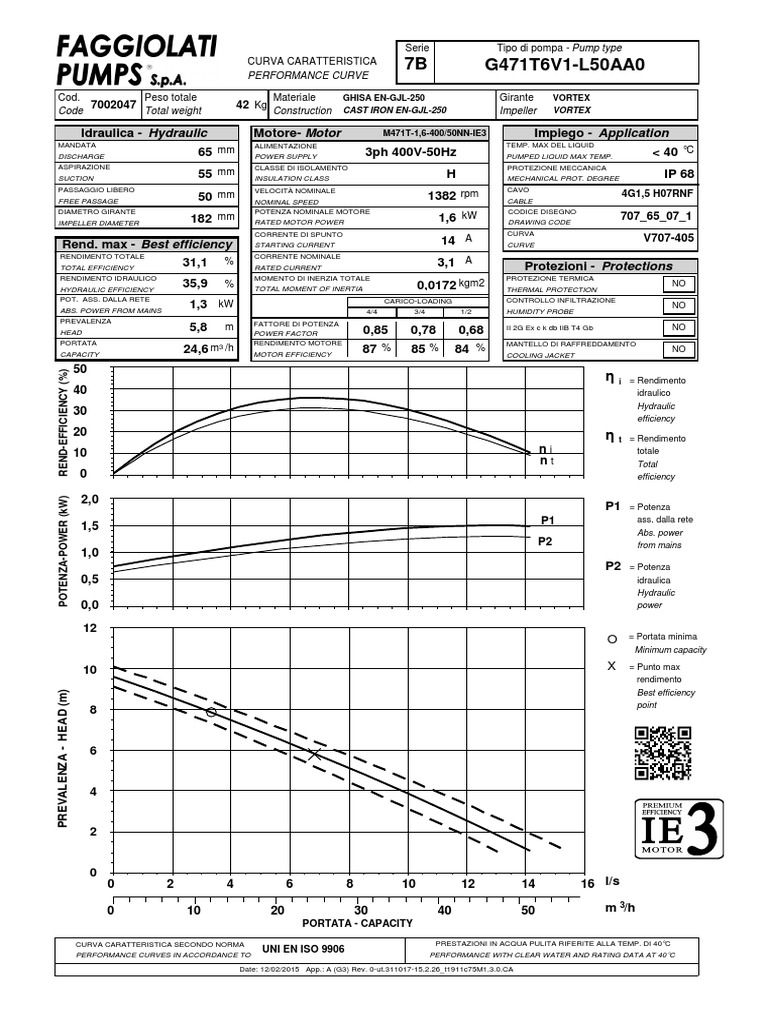

Serie Tipo di pompa - Pump type

CURVA CARATTERISTICA 7B G471T6V1-L50AA0

PERFORMANCE CURVE

Cod. Peso totale Materiale GHISA EN-GJL-250 Girante VORTEX

7002047 42 Kg CAST IRON EN-GJL-250 VORTEX
Code Total weight Construction Impeller

Idraulica - Hydraulic Motore- Motor M471T-1,6-400/50NN-IE3 Impiego - Application

MANDATA ALIMENTAZIONE TEMP. MAX DEL LIQUID
65 mm 3ph 400V-50Hz < 40 °C
DISCHARGE POWER SUPPLY PUMPED LIQUID MAX TEMP.
ASPIRAZIONE CLASSE DI ISOLAMENTO PROTEZIONE MECCANICA
55 mm INSULATION CLASS H IP 68
SUCTION MECHANICAL PROT. DEGREE
PASSAGGIO LIBERO VELOCITÀ NOMINALE CAVO
50 mm 1382 rpm 4G1,5 H07RNF
FREE PASSAGE NOMINAL SPEED CABLE
DIAMETRO GIRANTE POTENZA NOMINALE MOTORE CODICE DISEGNO
IMPELLER DIAMETER 182 mm RATED MOTOR POWER 1,6 kW
DRAWING CODE
707_65_07_1
CORRENTE DI SPUNTO CURVA
14 A V707-405
Rend. max - Best efficiency STARTING CURRENT CURVE
RENDIMENTO TOTALE CORRENTE NOMINALE
31,1 % 3,1 A
TOTAL EFFICIENCY RATED CURRENT Protezioni - Protections
RENDIMENTO IDRAULICO MOMENTO DI INERZIA TOTALE PROTEZIONE TERMICA
HYDRAULIC EFFICIENCY
35,9 % TOTAL MOMENT OF INERTIA 0,0172 kgm2 THERMAL PROTECTION
NO
POT. ASS. DALLA RETE CARICO-LOADING CONTROLLO INFILTRAZIONE
ABS. POWER FROM MAINS
1,3 kW
4/4 3/4 1/2 HUMIDITY PROBE
NO
PREVALENZA FATTORE DI POTENZA
HEAD 5,8 m
POWER FACTOR 0,85 0,78 0,68 II 2G Ex c k db IIB T4 Gb NO
PORTATA RENDIMENTO MOTORE MANTELLO DI RAFFREDDAMENTO
24,6 m3 /h 87 % 85 % 84 % NO
CAPACITY MOTOR EFFICIENCY COOLING JACKET

50
η
REND-EFFICIENCY (%)

i = Rendimento
40 idraulico
Hydraulic
30
efficiency
20 η t = Rendimento
10 ni totale
nt Total
0 efficiency

2,0
POTENZA-POWER (kW)

P1 = Potenza
P1 ass. dalla rete
1,5 Abs. power
P2 from mains
1,0
P2 = Potenza
0,5 idraulica
Hydraulic
0,0 power

12
O = Portata minima
Minimum capacity

10 X = Punto max
rendimento
PREVALENZA - HEAD (m)

Best efficiency
point
8

0
0 2 4 6 8 10 12 14 16 l/s

0 10 20 30 40 50 m 3/h
PORTATA - CAPACITY

CURVA CARATTERISTICA SECONDO NORMA PRESTAZIONI IN ACQUA PULITA RIFERITE ALLA TEMP. DI 40°C
PERFORMANCE CURVES IN ACCORDANCE TO
UNI EN ISO 9906 PERFORMANCE WITH CLEAR WATER AND RATING DATA AT 40°C
Date: 12/02/2015 App.: A (G3) Rev. 0-ut.311017-15,2.26_t1911c75M1,3.0.CA
 Codice disegno - Drawing code
INGOMBRI
DIMENSIONS 707_65_07_1

Pos. Codice Descrizione Materiale Peso Kg

Pos. Code Description Material Weight Kg
A - Elettropompa Sommergibile -
Submersible Pump
B 54.08254 Guarnizione DN65 Neoprene 0,01
Rubber joint DN65 Neoprene
Type: R GPADN65/8
G GCADN65/8 Controflangia accoppiamento 2 guide G250 Ghisa 4
DN65 G250 Cast-Iron
Double guide rail coupling flange DN65
H GBPACDN65/8 Piede d'accoppiamento 2 guide DN65 G250 Ghisa 19
Double guide coupling feet DN65 G250 Cast-Iron
I SOP2T Sopporto tubi superiore 2 guide 2'' Acciaio zincato 1,9
Double guide rail upper support 2'' Galvanized Steel
L TG2Z Tubo guida 2'' Acciaio zincato 4,5
Guide rail 2'' Galvanized Steel
Type: S
E GF2.1/2 Flangetta filettata 2''1/2 G250 Ghisa 1
Threaded flange 2''1/2 G250 Cast-Iron
F GCF2.1/2 Curva filettata 90° 2''1/2 G250 Ghisa 3
Threaded elbow 90° 2''1/2 G250 Cast-Iron

LIVELLO MINIMO DI SOMMERGIBILITÁ STANDARD.

PER VERSIONE ATEX, COMPLETAMENTE SOMMERSA.
MINIMUM SUBMERSIBLE LEVEL STANDARD.
FOR ATEX TYPE, COMPLETELY SUBMERGED.

In vigore dal - In force from: 27/01/2011 Rev.: 1 Codice disegno - Drawing code: 707_65_07_1
