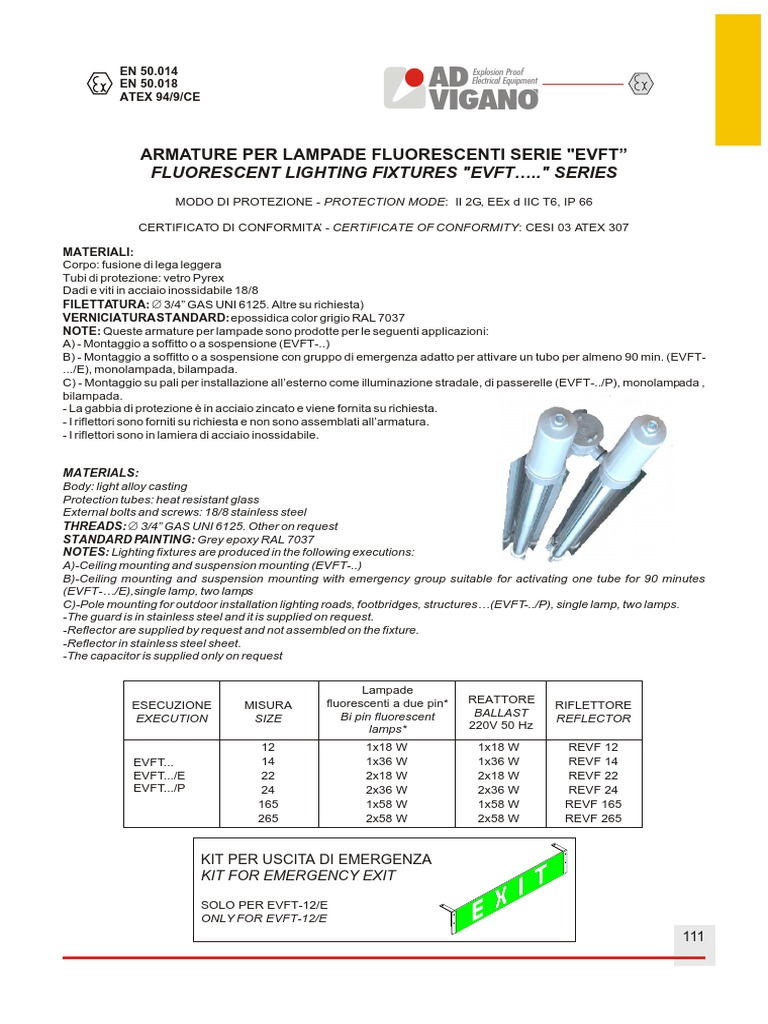

ARMATURE PER LAMPADE FLUORESCENTI SERIE "EVFT”
FLUORESCENT LIGHTING FIXTURES "EVFT….." SERIES
MODO DI PROTEZIONE - PROTECTION MODE: II 2G, EEx d IIC T6, IP 66

CERTIFICATO DI CONFORMITA’ - CERTIFICATE OF CONFORMITY: CESI 03 ATEX 307

MATERIALI:
Corpo: fusione di lega leggera
Tubi di protezione: vetro Pyrex
Dadi e viti in acciaio inossidabile 18/8
FILETTATURA: Æ 3/4” GAS UNI 6125. Altre su richiesta)
VERNICIATURA STANDARD: epossidica color grigio RAL 7037
NOTE: Queste armature per lampade sono prodotte per le seguenti applicazioni:
A) - Montaggio a soffitto o a sospensione (EVFT-..)
B) - Montaggio a soffitto o a sospensione con gruppo di emergenza adatto per attivare un tubo per almeno 90 min. (EVFT-
.../E), monolampada, bilampada.
C) - Montaggio su pali per installazione all’esterno come illuminazione stradale, di passerelle (EVFT-../P), monolampada ,
bilampada.
- La gabbia di protezione è in acciaio zincato e viene fornita su richiesta.
- I riflettori sono forniti su richiesta e non sono assemblati all’armatura.
- I riflettori sono in lamiera di acciaio inossidabile.

MATERIALS:
Body: light alloy casting
Protection tubes: heat resistant glass
External bolts and screws: 18/8 stainless steel
THREADS: Æ 3/4” GAS UNI 6125. Other on request
STANDARD PAINTING: Grey epoxy RAL 7037
NOTES: Lighting fixtures are produced in the following executions:
A)-Ceiling mounting and suspension mounting (EVFT-..)
B)-Ceiling mounting and suspension mounting with emergency group suitable for activating one tube for 90 minutes
(EVFT-…/E),single lamp, two lamps
C)-Pole mounting for outdoor installation lighting roads, footbridges, structures…(EVFT-../P), single lamp, two lamps.
-The guard is in stainless steel and it is supplied on request.
-Reflector are supplied by request and not assembled on the fixture.
-Reflector in stainless steel sheet.
-The capacitor is supplied only on request

Lampade
ESECUZIONE MISURA fluorescenti a due pin* REATTORE RIFLETTORE
EXECUTION SIZE Bi pin fluorescent BALLAST REFLECTOR
lamps* 220V 50 Hz
12 1x18 W 1x18 W REVF 12
EVFT... 14 1x36 W 1x36 W REVF 14
EVFT.../E 22 2x18 W 2x18 W REVF 22
EVFT.../P 24 2x36 W 2x36 W REVF 24
165 1x58 W 1x58 W REVF 165
265 2x58 W 2x58 W REVF 265

KIT PER USCITA DI EMERGENZA

KIT FOR EMERGENCY EXIT

SOLO PER EVFT-12/E

ONLY FOR EVFT-12/E
111
 EN 50.014
EN 50.018 AD Explosion Proof
Electrical Equipment
ATEX 94/9/CE
VIGANO
ARMATURE PER LAMPADE FLUORESCENTI SERIE "EVFT"
FLUORESCENT LIGHTING FIXTURES SERIES "EVFT”

MONOLAMPADA BILAMPADA
SINGLE LAMP TWO LAMPS
ESECUZIONE STANDARD
dimensioni - peso - volume H2 H2
STANDARD EXECUTION
H1
dimensions - weight - volume
A
D

B B

EVFT-12 EVFT-14 EVFT-16 EVFT-22 EVFT-24 EVFT-26

A --- --- --- 265 265 265
C B 125 125 125 300 300 300
C 617 1227 1527 617 1227 1527
H1 D
D 90 90 90 90 90 90
H1 98 98 98 --- --- ---
L H2 --- --- --- 200 200 200
L 920 1530 1830 920 1530 1830
EVFT-... Kg - - - - - -
Dm3 11,27 18,74 22,4 55,2 92 110

EVFT-12/E EVFT-14/E EVFT-16/E EVFT-22/E EVFT-24/E EVFT-26/E

C
A --- --- --- 265 265 265
B 125 125 125 300 300 300
C 617 1227 1527 617 1227 1527
H2
D 90 90 90 90 90 90
D H1 --- --- --- --- --- ---
L
H2 226 226 226 200 200 200
L 920 1530 1830 920 1530 1830
EVFT-.../E Kg - - - - - -
Dm3 26 43,2 51,7 55,2 92 110

EVFT-12/P EVFT-14/P EVFT-16/P EVFT-22/P EVFT-24/P EVFT-26/P

A --- --- --- 265 265 265
C
B 125 125 125 300 300 300
C 617 1227 1527 617 1227 1527
H2 D 90 90 90 90 90 90
D H1 --- --- --- --- --- ---
H2 218 218 218 319 319 319
L
L 920 1530 1830 920 1530 1830
EVFT-.../P Kg - - - - - -
3
Dm 25 41,7 50 88 146,4 175,1

112
 AD
EN 50.014 Explosion Proof
EN 50.018 Electrical Equipment
ATEX 94/9/CE
VIGANO
ARMATURE PER LAMPADE FLUORESCENTI SERIE "EVFT"
FLUORESCENT LIGHTING FIXTURES SERIES "EVFT”

POS. TIPO COMPONENTI E LEGENDA EVFT... EVFT-.../E EVFT-.../P

ITEM COMPONENTS TYPE AND LEGEND ...12 ...22 ...12 ...22 ...12 ...22
...14 ...24 ...14 ...24 ...14 ...24
1 Scatola di Derivazione - Junction Box SST-26 1 1 1 1 - -
2 Nipplo - Nipple NP-2 1 1 1 1 1 1
3 Raccordo di Bloccaggio - Sealing Fitting EYS-2 1 1 1 1 1 1
4 Raccordo a 3 Pezzi - Three Pieces Union BMM-2 1 1 1 1 1 1
5 Tubo - Conduit Ø 3/4” L = 290 Mm 1 1 1 1 - -
6 Dispositivo di Aggancio - Suspension Fitting S-1608 1 1 1 1 - -
7 Dado Esagonale - Hexagonal Nut Ø 3/4” DL-2 - 2 - 2 - 2
8 Armatura Illuminante - Lighting Fixture EVFT... 1 1 1 1 1 1
9 Gruppo di Emergenza - Emergency Group EG - - 1 1 - -
10 Riduttore - Reducer REB-52 - - - - 1 1
11 Scatola di Derivazione - Junction Box SB-26 - - - - 1 1

EVFT - 14 EVFT - 24
EVFT - 14/E EVFT - 24/E

1 6 1 6
2 7 2 7
3 3
9 5 9 5
4 4

8 8

EVFT-12/P EVFT-14/P

11 2
4
3
10

8
Palo - Pole ø1” ½
