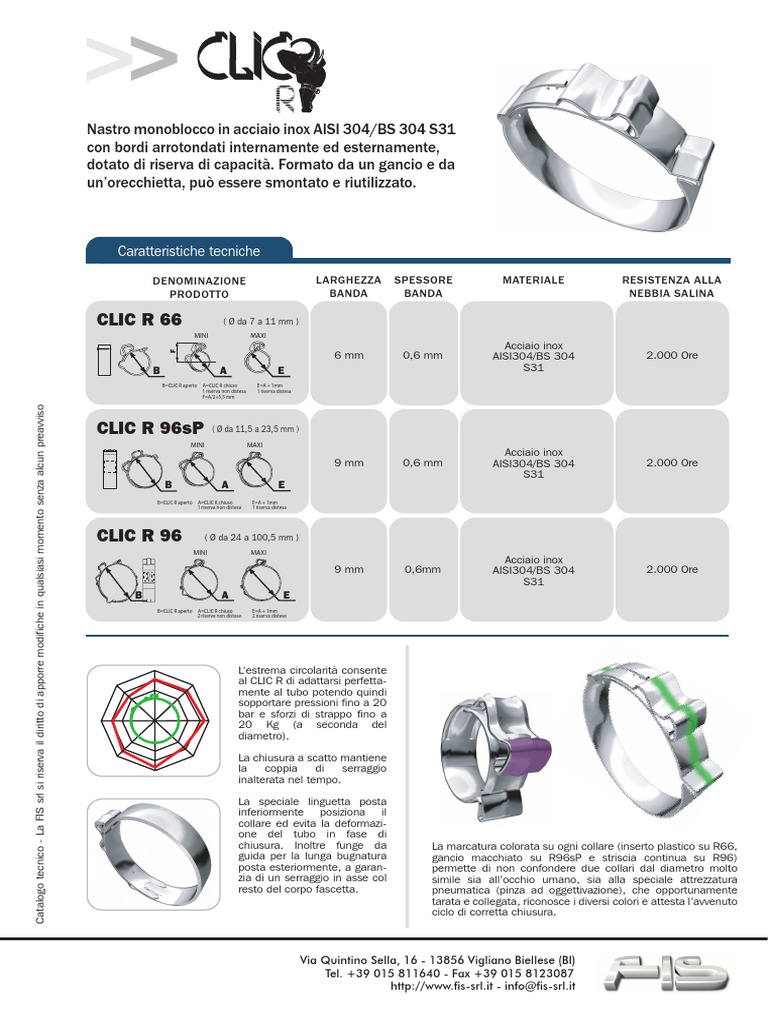

Nastro monoblocco in acciaio inox AISI 304/BS 304 S31

con bordi arrotondati internamente ed esternamente,

dotato di riserva di capacità. Formato da un gancio e da
un’orecchietta, può essere smontato e riutilizzato.

Caratteristiche tecniche

DENOMINAZIONE LARGHEZZA SPESSORE MATERIALE RESISTENZA ALLA

PRODOTTO BANDA BANDA NEBBIA SALINA

CLIC R 66 ( Ø da 7 a 11 mm )
MINI MAXI
Acciaio inox
F

6 mm 0,6 mm AISI304/BS 304 2.000 Ore

B A E S31
B=CLIC R aperto A=CLIC R chiuso E=A + 1mm
1 riserva non distesa 1 riserva distesa
F=A/2+5,5 mm
Catalogo tecnico - La FIS srl si riserva il diritto di apporre modifiche in qualsiasi momento senza alcun preavviso

CLIC R 96sP ( Ø da 11,5 a 23,5 mm )

MINI MAXI
Acciaio inox
9 mm 0,6 mm AISI304/BS 304 2.000 Ore
S31
B A E
B=CLIC R aperto A=CLIC R chiuso E=A + 1mm
1 riserva non distesa 1 riserva distesa

CLIC R 96 ( Ø da 24 a 100,5 mm )
MINI MAXI
Acciaio inox
9 mm 0,6mm AISI304/BS 304 2.000 Ore
S31
B A E
B=CLIC R aperto A=CLIC R chiuso E=A + 1mm
2 riserve non distese 2 riserva distese

L‘estrema circolarità consente

al CLIC R di adattarsi perfetta-
mente al tubo potendo quindi
sopportare pressioni fino a 20
bar e sforzi di strappo fino a
20 Kg (a seconda del
diametro).

La chiusura a scatto mantiene

la coppia di serraggio
inalterata nel tempo.

La speciale linguetta posta

inferiormente posiziona il
collare ed evita la deformazi-
one del tubo in fase di
chiusura. Inoltre funge da La marcatura colorata su ogni collare (inserto plastico su R66,
guida per la lunga bugnatura gancio macchiato su R96sP e striscia continua su R96)
posta esteriormente, a garan- permette di non confondere due collari dal diametro molto
zia di un serraggio in asse col simile sia all’occhio umano, sia alla speciale attrezzatura
resto del corpo fascetta. pneumatica (pinza ad oggettivazione), che opportunamente
tarata e collegata, riconosce i diversi colori e attesta l’avvenuto
ciclo di corretta chiusura.

Via Quintino Sella, 16 - 13856 Vigliano Biellese (BI)

Tel. +39 015 811640 - Fax +39 015 8123087
http://www.fis-srl.it - info@fis-srl.it
 Campo di utilizzo
CODICE Ø chiuso min max COL CODICE Ø chiuso min max COL CODICE Ø chiuso min max COL CODICE Ø chiuso min max COL
mm mm mm mm mm mm mm mm mm mm mm mm
CLIC R 66 - 70 7,0 7,5 9,0 nero CLIC R 96 - 235 23,5 24,0 26,0 verde CLIC R 96 - 445 44,5 45,0 47,0 nero CLIC R 96 - 700 70,0 70,5 72,5 bianco
CLIC R 66 - 80 8,0 8,5 10,0 giallo CLIC R 96 - 240 24,0 24,5 26,5 viola CLIC R 96 - 450 45,0 45,5 47,5 bianco CLIC R 96 - 710 71,0 71,5 73,5 verde
CLIC R 66 - 90 9,0 9,5 11,0 viola CLIC R 96 - 245 24,5 25,0 27,0 nero CLIC R 96 - 470 47,0 47,5 49,5 nero CLIC R 96 - 715 71,5 72,0 74,0 viola
CLIC R 66 - 100 10,0 10,5 12,0 bianco CLIC R 96 - 250 25,0 25,5 27,5 bianco CLIC R 96 - 495 49,5 50,0 52,0 nero CLIC R 96 - 720 72,0 72,5 74,5 nero
CLIC R 66 - 105 10,5 11,0 12,5 giallo CLIC R 96 - 255 25,5 26,0 28,0 giallo CLIC R 96 - 500 50,0 50,5 52,5 bianco CLIC R 96 - 730 73,0 73,5 75,5 giallo
CLIC R 66 - 110 11,0 11,5 13,0 verde CLIC R 96 - 260 26,0 26,5 28,5 verde CLIC R 96 - 515 51,5 52,0 54,0 viola CLIC R 96 - 740 74,0 74,5 76,5 viola
CLIC R 96 - 115 11,5 12,0 13,5 viola CLIC R 96 - 265 26,5 27,0 29,0 viola CLIC R 96 - 520 52,0 52,5 54,5 nero CLIC R 96 - 745 74,5 75,0 77,0 nero
CLIC R 96 - 120 12,0 12,5 14,0 nero CLIC R 96 - 275 27,5 28,0 30,0 bianco CLIC R 96 - 525 52,5 53,0 55,0 bianco CLIC R 96 - 750 75,0 75,5 77,5 bianco
CLIC R 96 - 125 12,5 13,0 14,5 bianco CLIC R 96 - 285 28,5 29,0 31,0 verde CLIC R 96 - 530 53,0 53,5 55,5 giallo CLIC R 96 - 755 75,5 76,0 78,0 giallo
CLIC R 96 - 130 13,0 13,5 15,0 giallo CLIC R 96 - 290 29,0 29,5 31,5 viola CLIC R 96 - 545 54,5 55,0 57,0 nero CLIC R 96 - 760 76,0 76,5 78,5 verde
CLIC R 96 - 135 13,5 14,0 15,5 verde CLIC R 96 - 300 30,0 30,5 32,5 bianco CLIC R 96 - 560 56,0 56,5 58,5 verde CLIC R 96 - 765 76,5 77,0 79,0 viola
CLIC R 96 - 140 14,0 14,5 16,0 viola CLIC R 96 - 315 31,5 32,0 34,0 viola CLIC R 96 - 565 56,5 57,0 59,0 viola CLIC R 96 - 770 77,0 77,5 79,5 nero
CLIC R 96 - 145 14,5 15,0 16,5 nero CLIC R 96 - 320 32,0 32,5 34,5 nero CLIC R 96 - 570 57,0 57,5 59,5 nero CLIC R 96 - 780 78,0 78,5 80,5 giallo
CLIC R 96 - 150 15,0 15,5 17,0 bianco CLIC R 96 - 325 32,5 33,0 35,0 bianco CLIC R 96 - 590 59,0 59,5 61,5 viola CLIC R 96 - 785 78,5 79,0 81,0 verde
CLIC R 96 - 155 15,5 16,0 17,5 giallo CLIC R 96 - 330 33,0 33,5 35,5 giallo CLIC R 96 - 595 59,5 60,0 62,0 nero CLIC R 96 - 800 80,0 80,5 82,5 bianco
CLIC R 96 - 160 16,0 16,5 18,0 verde CLIC R 96 - 335 33,5 34,0 36,0 verde CLIC R 96 - 605 60,5 61,0 63,0 giallo CLIC R 96 - 810 81,0 81,5 83,5 verde
CLIC R 96 - 165 16,5 17,0 18,5 viola CLIC R 96 - 345 34,5 35,0 37,0 nero CLIC R 96 - 625 62,5 63,0 65,0 bianco CLIC R 96 - 820 82,0 82,5 84,5 nero
CLIC R 96 - 170 17,0 17,5 19,0 nero CLIC R 96 - 350 35,0 35,5 37,5 bianco CLIC R 96 - 630 63,0 63,5 65,0 giallo CLIC R 96 - 850 85,0 85,5 87,5 bianco
CLIC R 96 - 175 17,5 18,0 19,5 bianco CLIC R 96 - 365 36,5 37,0 39,0 viola CLIC R 96 - 640 64,0 64,5 66,5 viola CLIC R 96 - 870 87,0 87,5 89,5 nero
CLIC R 96 - 185 18,5 19,0 20,5 verde CLIC R 96 - 375 37,5 38,0 40,0 bianco CLIC R 96 - 650 65,0 65,5 67,5 bianco CLIC R 96 - 890 89,0 89,5 91,5 viola
CLIC R 96 - 195 19,5 20,0 21,5 nero CLIC R 96 - 385 38,5 39,0 41,0 verde CLIC R 96 - 655 65,5 66,0 68,0 giallo CLIC R 96 - 905 90,5 91,0 93,0 giallo
CLIC R 96 - 205 20,5 21,0 23,0 giallo CLIC R 96 - 420 42,0 42,5 44,5 nero CLIC R 96 - 660 66,0 66,5 68,5 verde CLIC R 96 - 910 91,0 91,5 93,5 verde
CLIC R 96 - 210 21,0 21,5 23,5 verde CLIC R 96 - 430 43,0 43,5 45,5 giallo CLIC R 96 - 670 67,0 67,5 69,5 nero CLIC R 96 - 930 93,0 93,5 95,5 giallo
CLIC R 96 - 215 21,5 22,0 24,0 viola CLIC R 96 - 435 43,5 44,0 46,0 verde CLIC R 96 - 680 68,0 68,5 70,5 giallo CLIC R 96 - 1005 100,5 101,0 103,0 giallo
CLIC R 96 - 225 22,5 23,0 25,0 bianco CLIC R 96 - 440 44,0 44,5 46,5 viola CLIC R 96 - 690 69,0 69,5 71,5 viola

* Ulteriori misure su richiesta specifica

Catalogo tecnico - La FIS srl si riserva il diritto di apporre modifiche in qualsiasi momento senza alcun preavviso

Tubo
Raccordo
D
Per la scelta corretta del CLIC R è necessario misurare il diametro esterno
del tubo innestato sul raccordo e fare riferimento alla tabella; infatti il
CLIC R, data la sua elasticità, accetta tolleranze sui particolari in gomma
che vanno da un minimo di 1,5 mm fino a 2,0 mm a seconda dei diame-
tri.
D = diametro montato del tubo sulla ghiera

Onde permettere il corretto e comodo montaggio, sono disponibili attrezzature manuali e pneumatiche che permettono
di chiudere il CLIC R sia frontalmente, sia da posizioni angolate.

MONTAGGIO
Per il corretto montaggio del CLIC R è
necessario utilizzare gli speciali utensili
manuali o pneumatici.

SMONTAGGIO
Lo smontaggio può avvenire utilizzando
lo speciale attrezzo manuale, ma è
fattibile anche con un cacciavite.
