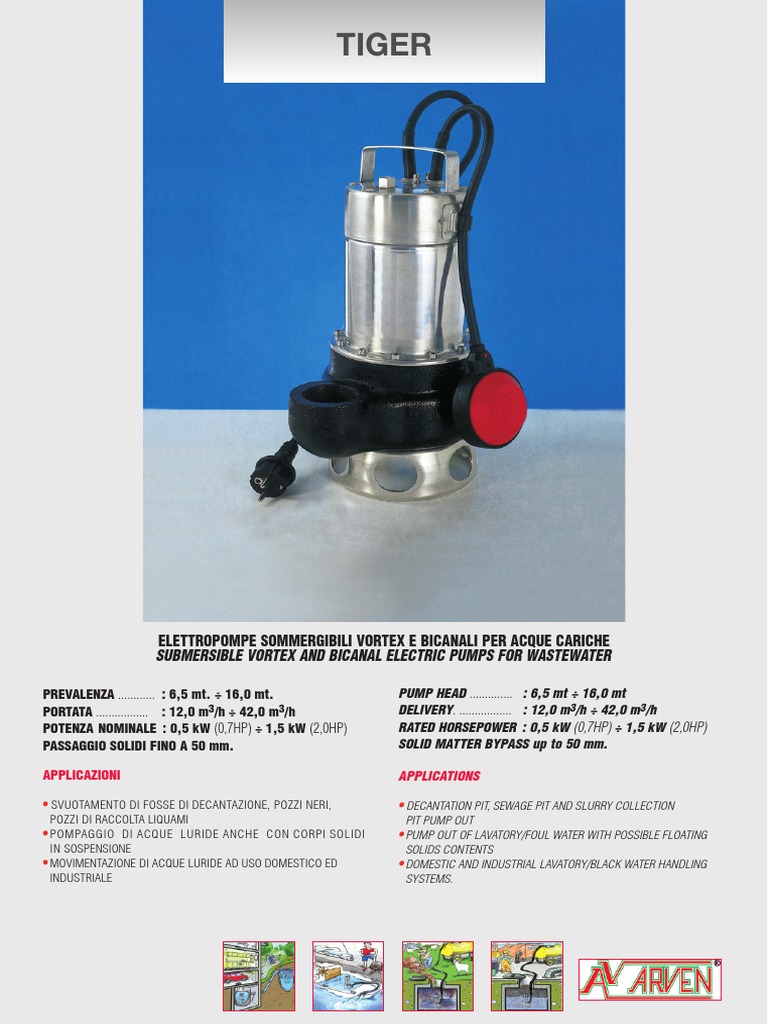

PREVALENZA ............ : 6,5 mt. ÷ 16,0 mt. PUMP HEAD .............. : 6,5 mt ÷ 16,0 mt
PORTATA ................. : 12,0 m3/h ÷ 42,0 m3/h DELIVERY. ................. : 12,0 m3/h ÷ 42,0 m3/h
POTENZA NOMINALE : 0,5 kW (0,7HP) ÷ 1,5 kW (2,0HP) RATED HORSEPOWER : 0,5 kW (0,7HP) ÷ 1,5 kW (2,0HP)
PASSAGGIO SOLIDI FINO A 50 mm. SOLID MATTER BYPASS up to 50 mm.
APPLICAZIONI APPLICATIONS
• SVUOTAMENTO DI FOSSE DI DECANTAZIONE, POZZI NERI, • DECANTATION PIT, SEWAGE PIT AND SLURRY COLLECTION
POZZI DI RACCOLTA LIQUAMI PIT PUMP OUT
• POMPAGGIO DI ACQUE LURIDE ANCHE CON CORPI SOLIDI • PUMP OUT OF LAVATORY/FOUL WATER WITH POSSIBLE FLOATING
IN SOSPENSIONE SOLIDS CONTENTS
• MOVIMENTAZIONE DI ACQUE LURIDE AD USO DOMESTICO ED • DOMESTIC AND INDUSTRIAL LAVATORY/BLACK WATER HANDLING
INDUSTRIALE SYSTEMS.
SERIE SERIES TIGER 70 - 80 - 100 - 150 - 200 VORTEX
• ELETTROPOMPA A DOPPIA CAMERA (MOTORE, TENUTA MECCANICA). • DUAL CHAMBER ELECTRIC PUMP (MECHANICAL SEAL, MOTOR).
• MOTORE A BAGNO D’OLIO (BIODEGRADABILE E DIELETTRICO) PER • OIL BATH MOTOR (BIODEGRADABLE AND DIELECTRIC) FOR COOLING
RAFFREDDAMENTO E LUBRIFICAZIONE CUSCINETTI. AND BEARING LUBRICATION.
• ANELLO DI TENUTA LATO MOTORE. • SEALING RING - ENGINE FACE.
• TENUTA MECCANICA A BAGNO D’OLIO. • OIL BATH MECHANICAL SEALS.
• IMMERSIONE MASSIMA: mt. 5 . • PERMISSIBLE DRAUGHT OF WATER: 5 m.
• GRADO DI PROTEZIONE IP 68 . • IP 68 PROTECTION CLASS.
• CLASSE DI ISOLAMENTO: F • CLASS “F” INSULATION.
• TEMPERATURA MAX. LIQUIDO POMPATO: • MAX. PUMPED LIQUID TEMPERATURE:
25°C con pompa PARZIALMENTE immersa. 25°C with PARTIALLY submerged pump.
35°C con pompa TOTALMENTE immersa 35°C with TOTALLY submerged pump.
• PASSAGGIO LIBERO: 30 mm - TIGER 70. • BY PASS SECTION: 30 mm - TIGER 70.
35 mm - TIGER 80. 35 mm - TIGER 80.
50 mm - TIGER 100 - 150 - 200. 50 mm - TIGER 100 - 150 - 200.
• VERSIONI: Monofase: 220-277V/50Hz e 220-277V/60Hz con protettore • VERSIONS: Single Phase: 220-230V/50Hz or 220-230V/60 Hz with built
termico incorporato e condensatore permanentemente inserito. in thermal protection and permanent capacitor.
Trifase: 220-277V/50Hz o 380-480V/50Hz e 220-277V/60Hz Three Phases : 220-277V/50 Hz or 380-480V/50Hz and 220-277V/60Hz
o 380-480V/60Hz con protezione da sovraccarico a cura dell’utente. or 380-480V/60Hz with overload protection care of the User.
• VERSIONI MONOFASI AUTOMATICHE CON GALLEGGIANTE O MANUALI • AUTOMATIC SINGLE PHASE VERSIONS WITH FLOATER OR MANUAL
SENZA GALLEGGIANTE. SINGLE PHASE VERSION WITHOUT FLOATER.
• CAVO STANDARD: • STANDARD CABLE FEATURES:
Monofase: 10 metri H07RN-F per versione normale (aut.-man.) Single Phase: 10 metres H07RN-F for the standard version (automatic-manual).
5 metri H07RN-F solo per versione automatica. (esclusa TIGER 150) 5 metres H07RN-F only for the automatic version. (excluded TIGER 150).
5 metri H05VV-F solo per TIGER 70. 5 metres H05VV-F only for TIGER 70.
Trifase: 10 metri H07RN-F Three Phases: 10 metres H07RN-F.
SPECIALI VOLTAGGI E FREQUENZE A RICHIESTA. CUSTOMISED VOLTAGE AND FREQUENCY RATING AVAILABLE ON DEMAND.
GRAFITE-CERAMICA
Lato pompa / Pump face GRAPHITE-CERAMIC
D Tenuta meccanica
Mechanical seal ANELLO DI TENUTA NBR
Lato motore / Motor face
NBR SEAL RING
E O-ring NBR
U.S. g.p.m.
0 10 20 30 40 50 60 70
8
25
20
6
5
15
4 80
10
3
70
2
5
H=m
H=ft
0 Q=l/1' 50 100 150 200 250 300
0 Q=m3/h 3 6 9 12 15 18
Imp. g.p.m.
0 22 44 66 88 110
U.S. g.p.m.
0 20 40 60 80 100 120
13
40
12
11 35
10
30
9
8
200 25
7
150
20
6
5
15
4 100
10
3
H=m
H=ft
2
5
1
0
0 Q=l/1' 100 200 300 400 500
0 6 12 18 24 30
Q=m3/h
Caratteristiche di funzionamento a 2800 rpm 50Hz e 3450 rpm 60Hz - Performances at 2800 rpm 50 Hz and 3450 rpm 60 Hz
Le prestazioni valgono per liquidi con densità p = 1,0 kg/dm3 ed una viscosità v = 1 mm2/s / The performance data holds true for liquids with a p = 1,0 kg/dm3
density and a v= 1 mm2/s viscosity.
44
SERIE SERIES TIGER 100 - 150 - 200 BICANALE / TWIN-CHANNEL IMPELLERS
• ELETTROPOMPA A DOPPIA CAMERA (MOTORE, TENUTA MECCANICA). • DUAL CHAMBER ELECTRIC PUMP (mechanical seal, motor).
• MOTORE A BAGNO D’OLIO (BIODEGRADABILE E DIELETTRICO) PER • OIL BATH MOTOR (BIODEGRADABLE AND DIELECTRIC) FOR COOLING
RAFFREDDAMENTO E LUBRIFICAZIONE CUSCINETTI. AND BEARING LUBRICATION.
• ANELLO DI TENUTA LATO MOTORE. • SEALING RING - ENGINE FACE.
• TENUTA MECCANICA A BAGNO D’OLIO. • OIL BATH MECHANICAL SEALS.
• IMMERSIONE MASSIMA: mt. 5. • PERMISSIBLE DRAUGHT OF WATER: 5 m.
• GRADO DI PROTEZIONE IP 68 . • IP 68 PROTECTION CLASS.
• CLASSE DI ISOLAMENTO: F. • CLASS “F” INSULATION.
• TEMPERATURA MAX. LIQUIDO POMPATO: • MAX. PUMPED LIQUID TEMPERATURE:
25°C con pompa PARZIALMENTE immersa. 25°C with PARTIALLY submerged pump.
35°C con pompa TOTALMENTE immersa. 35°C with TOTALLYsubmerged pump.
• PASSAGGIO LIBERO: 50 mm - TIGER BC 100 - 150 - 200. • BY PASS SECTION: 50 mm - TIGER BC 100 - 150 - 200.
• VERSIONI: Monofase: 220-277V/50Hz e 220-277V/60 Hz con protettore • VERSIONS: Single Phase: 220-277V/50 Hz or 220-277V/60 Hz with built
termico incorporato e condensatore permanentemente inserito. in thermal protection and permanent capacitor.
Trifase: 220-277V/50Hz o 380-480V/50Hz e 220-277V/60Hz Three Phases : 220-277V/50 Hz or 380-480V/50Hz and 220-277V/60Hz
o 380-480V/60Hz con protezione da sovraccarico a cura dell’utente. or 380-480V/60Hz with overload protection care of the User.
• VERSIONI MONOFASI AUTOMATICHE CON GALLEGGIANTE O MANUALI • AUTOMATIC SINGLE PHASE VERSIONS WITH FLOATER OR MANUAL
SENZA GALLEGGIANTE. SINGLE PHASE VERSION WITHOUT FLOATER.
• CAVO STANDARD: • STANDARD CABLE FEATURES:
Monofase: 10 metri H07RN-F per versione normale (aut.-man.). Single Phase:10 metres H07RN-F for the standard version (automatic-manual).
Trifase: 10 metri H07RN-F. Three Phase: 10 metres H07RN-F.
SPECIALI VOLTAGGI E FREQUENZE A RICHIESTA. CUSTOMISED VOLTAGE AND FREQUENCY RATING AVAILABLE ON DEMAND.
E O-ring NBR
ACCIAIO INOX
N Base d’appoggio / Base holder AISI 304 DIN 1.4301
STAINLESS STEEL
P Corpo pompa / Pump body GHISA (G20)
CAST IRON
SERIE SERIES TIGER 100 - 150 - 200 BICANALE / TWIN-CHANNEL IMPELLERS
Imp. g.p.m.
0 44 88 132 264
U.S. g.p.m.
0 50 100 150 200
20
18
16 60
14
12
40
10
8
100 200 20
6
H=ft
4
2
150
0
0 Q=l/1' 200 400 600 800
H=m
0 12 24 36 48
Q=m3/h
Caratteristiche di funzionamento a 2800 rpm 50Hz e 3450 rpm 60Hz - Performances at 2800 rpm 50 Hz and 3450 rpm 60 Hz
Le prestazioni valgono per liquidi con densità p = 1,0 kg/dm3 ed una viscosità v = 1 mm2/s / The performance data holds true for liquids with a p = 1,0 kg/dm3
density and a v= 1 mm2/s viscosity.
100
bar
50 EN 837-1
150
160
USE NO OIL
0
CI. 1.6
C
D
øF
A
M
L
E
T
S N
M
øB L
PREVALENZA ............ : 7,0 mt. ÷ 15,5 mt. PUMP HEAD .............. : 7,0 mt ÷ 15,5 mt
PORTATA ................. : 15,6 m3/h ÷ 75,0 m3/h DELIVERY. ................. : 15,6 m3/h ÷ 75,0 m3/h
POTENZA NOMINALE : 0,6 kW (0,8HP) ÷ 3,0 kW (4,0HP) RATED HORSEPOWER : 0,6 kW (0,8HP) ÷ 3,0 kW (4,0HP)
PASSAGGIO SOLIDI FINO A 80 mm. SOLID MATTER BYPASS up to 80 mm
APPLICAZIONI APPLICATIONS
• SVUOTAMENTO DI FOSSE DI DECANTAZIONE, POZZI DI RACCOLTA • DECANTATION PIT, SEWAGE PIT AND SLURRY COLLECTION PIT
LIQUAMI PUMP OUT.
• POMPAGGIO DI ACQUE LURIDE ANCHE CON CORPI SOLIDI • PUMP OUT OF LAVATORY/FOUL WATER WITH POSSIBLE FLOATING
IN SOSPENSIONE SOLIDS CONTENTS.
• MOVIMENTAZIONE DI ACQUE LURIDE AD USO DOMESTICO ED • DOMESTIC AND INDUSTRIAL LAVATORY/BLACK WATER
INDUSTRIALE HANDLING SYSTEMS.
SERIE SERIES TIGER 80F - 100F - 140F - 150F - 190F - 200F - 300F - 400F VORTEX
• ELETTROPOMPA A DOPPIA CAMERA (MOTORE, TENUTA MECCANICA). • DOUBLE CHAMBER ELECTRIC PUMP (MOTOR, MECHANICAL SEAL).
• ELETTROPOMPA A UNICA CAMERA (SOLO PER TIGER 400F ). • SINGLE CHAMBER ELECTRIC PUMP (ONLY FOR TIGER 400F ).
• MOTORE A BAGNO D’OLIO (BIODEGRADABILE E DIELETTRICO) • OIL BATH MOTOR (BIODEGRADABLE AND DIELECTRIC) FOR COOLING
PER RAFFREDDAMENTO E LUBRIFICAZIONE CUSCINETTI. AND BEARING LUBRICATION.
• ANELLO DI TENUTA LATO MOTORE. • SEALING RING - ENGINE FACE
• TENUTA MECCANICA A BAGNO D’OLIO. • OIL BATH MECHANICAL SEALS.
• DOPPIA TENUTA MECCANICA: LATO MOTORE A BAGNO D’OLIO • DOUBLE MECHANICAL SEALS: ENGINE FACE: OIL BATH
(SOLO PER TIGER 400F) LATO POMPA A BAGNO D’ACQUA (ONLYTIGER 400F) PUMP FACE: WATER BATH
• IMMERSIONE MASSIMA: mt. 5 . • PERMISSIBLE DRAUGHT OF WATER: 5 m
• GRADO DI PROTEZIONE IP 68 . • IP 68 PROTECTION CLASS.
• CLASSE DI ISOLAMENTO: F • CLASS “F” INSULATION.
• TEMPERATURA MAX. LIQUIDO POMPATO: • MAX. PUMPED LIQUID TEMPERATURE:
25°C con pompa PARZIALMENTE immersa. 25°C with PARTIALLY submerged pump.
35°C con pompa TOTALMENTE immersa 35°C with TOTALLY submerged pump.
• PASSAGGIO LIBERO: 35 mm - TIGER 80F • BY PASS SECTION: 35 mm. - TIGER 80F
50 mm - TIGER 100F - 140F - 190F 50 mm - TIGER 100F - 140F - 190F
60 mm - TIGER 150F - 200F 60 mm - TIGER 150F - 200F
80 mm - TIGER 300F - 400F 80 mm - TIGER 300F - 400F
• VERSIONI: Monofase: 220-277V/50Hz o 220-277V/60Hz con protettore • VERSIONS: Single Phase: 220-277V/50Hz or 220-277V/60 Hz with built
termico incorporato e condensatore permanentemente in thermal protection and permanent capacitor.
inserito. Three Phase : 220-277V/50 Hz or 380-480V/50Hz and 220-277V/60Hz
Trifase: 220-277V/50Hz o 380-480V/50Hz e 220-277V/60Hz or 380-480V/60Hz with overload protection care of the User.
o 380-480V/60Hz con protezione da sovraccarico a cura dell’utente.
• MOTOR POWER:
• POTENZA MOTORE: da 0,6 kW (0,8 HP) a 1,5 kW (2 HP)versione mono From 0,6 kW (0,8 HP) to 1,5 kW (2,0 HP)single phase and
fase e trifase. three phase versions.
da 2,2 kW (3 HP) a 3 kW (4 HP) solo versione trifase From 2,2 kW (3,0 HP) to 3,0 kW (4,0 HP) only three phase versions
• VERSIONI MONOFASI AUTOMATICHE fino a 1,1 kW (1,5 HP). • AUTOMATIC SINGLE PHASE VERSIONS up to 1,1 kW (1,5 HP).
• VERSIONI MONOFASI da 1,5 kW (2 HP) solo manuali senza galleggiante. • SINGLE PHASE VERSIONS from 1,5 kW (2 HP) only manual, without floater.
• CAVO STANDARD: • STANDARD CABLE FEATURES:
Monofase:10 metri H07RN-F per versione normale (aut.-man.) Single Phase: 10 metres H07RN-F for the standard version (automatic-manual)
5 metri H07RN-F solo per versione automatica 5 metres H07RN-F only for the automatic version.
Trifase: 10 metri H07RN-F Three Phase:10 metres H07RN-F
SPECIALI VOLTAGGI E FREQUENZE A RICHIESTA. CUSTOMISED VOLTAGE AND FREQUENCY RATING AVAILABLE ON DEMAND.
OPTIONAL: OPTIONAL:
• SISTEMI DI DISCESA DN50-DN80 PER IMPIANTI FISSI (VEDERE • DOWN STROKE GUIDE RAIL SYSTEMS DN50-DN80 (SEE PAGE 100-101)
PAGINA 100-101)
TIGER 80F-100F-140F
TABELLA MATERIALI / MATERIALS TABLE: 190F-150F-200F-300F TIGER 400F
Pos. Componente / Component Materiale / Materials
A Carcassa esterna / External housing ACCIAIO INOX AISI 304 - DIN 1.4301
STAINLESS STEEL
B Girante / Impeller
ACCIAIO INOX AISI 316 DIN 1.4401
C Albero (lato pompa) / Shaft (pump side) STAINLESS STEEL
TIGER 80F-100F-140F ANELLO DI TENUTA NBR / NBR SEAL RING
Lato motore 150F-190F-200F-300F
Motor face TIGER 400F GRAFITE - CERAMICA / GRAPHITE - CERAMIC
Tenuta meccanica
D Mechanical Seal TIGER
Lato pompa 80F-100F-140F-190F GRAFITE - CERAMICA / GRAPHITE - CERAMIC
Pump face TIGER CARBURO DI SILICIO - CERAMICA
150F-200F-300F-400F SILICON CARBIDE - CERAMIC
E Oring NBR
H Carcassa motore / Motor housing ACCIAIO INOX AISI 304 - DIN 1.4301
STAINLESS STEEL
I Coperchio + maniglia / Cover + handle
R Flangia inferiore / Lower flange
GHISA (G.20)
S Flangia superiore / Upper flange CAST IRON
P Corpo pompa / Pump body
N Base d’appoggio / Base holder ACCIAIO INOX AISI 304 - DIN 1.4301
STAINLESS STEEL
T Controflangia d’aspirazione / Suction counter-flange
