Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002

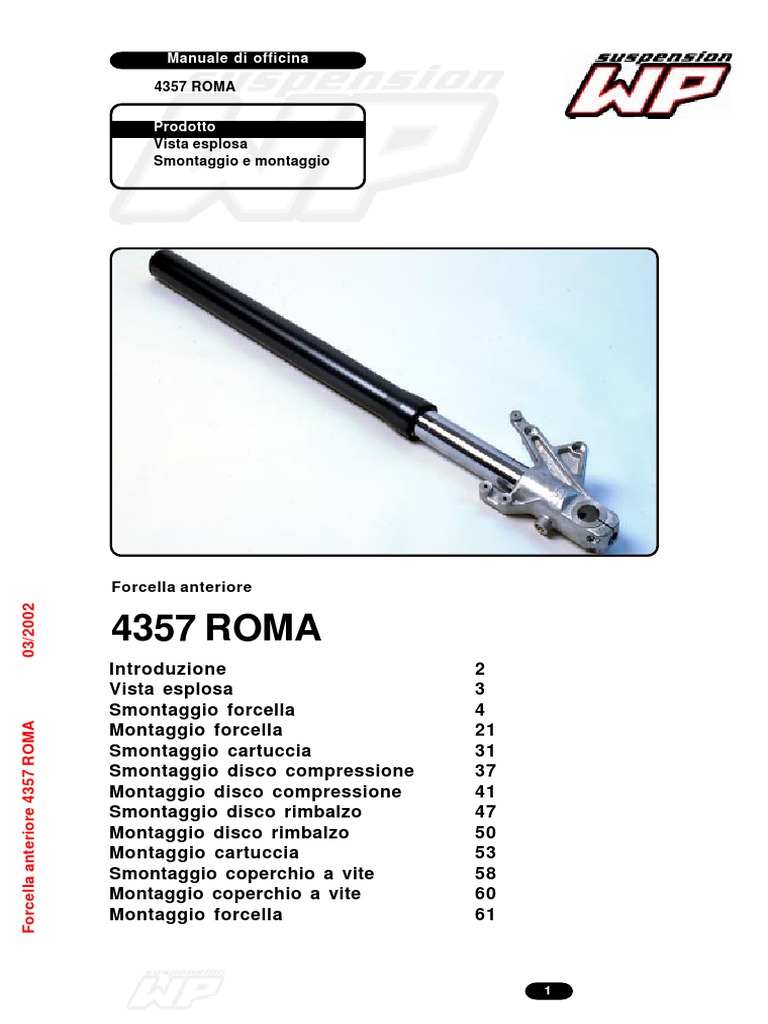

Forcella anteriore
4357 ROMA
Introduzione
Vista esplosa
Smontaggio forcella
Montaggio forcella
Smontaggio cartuccia
Smontaggio disco compressione
Montaggio disco compressione
Smontaggio disco rimbalzo
Montaggio disco rimbalzo
Montaggio cartuccia
Smontaggio coperchio a vite
Montaggio coperchio a vite
Montaggio forcella
2
3
4
21
31
37
41
47
50
53
58
60
61
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Introduzione
Notizia generale
Prestare attenzione alle note successive durante la
lavorazione con prodotti WP Suspension seguendo
la descrizione del presente manuale di officina.
Utilizzare sempre attrezzi puliti e di qualit.
Sistemare gli attrezzi specifici WP Suspension in
prossimit dellattrezzatura generica.
Gli attrezzi, dotati di numero T unico (disponibile
presso WP Suspension), prevengono eventuali
danneggiamenti dei particolari.
Utilizzare sempre piastre di protezione in alluminio
per il fissaggio dei prodotti nella morsa.
Attenzione:
Sovente si rende necessario il montaggio di
particolari con T131, T132 e T163,
lasciandoli asciugare per almeno quattro ore.
Forcella anteriore 4357 ROMA
03/2002
Sostituire sempre i particolari danneggiati o usurati.
Procedere a unaccurata pulizia dei particolari
prima del montaggio.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anterioe 4357 ROMA
03/2002
Vista esplosa
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontaggio forcella
Rilevare la posizione del registro
rimbalzo.
03/2002
Rilevare la posizione del registro
compressione.
Forcella anteriore 4357 ROMA
Serrare la forcella nel blocco di
fissaggio T612S e svitare il coperchio
a vite (dimensione 24).
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Coperchio a vite fuori dal tubo esterno.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Estrarre la forcella dal blocco di
fissaggio lasciando il tubo esterno
completamente verso il basso.
03/2002
Tirare la molla verso il basso e
collocare la chiave fissa 22
sullinserimento in alluminio esagonale
del fermo idraulico.
Forcella anteriore 4357 ROMA
Sistemare la chiave fissa 24 sul
coperchio a vite e svitarlo dal fermo
idraulico.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
1. Ruotare il coperchio a vite dello stelo
stantuffo
e staccarlo.
Forcella anteriore 4357 ROMA
03/2002
2.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare i distanziatori di precarica
della molla.
03/2002
Staccare la rondella in acciaio se
presente.
Forcella anteriore 4357 ROMA
Smontare il tubo di registro rimbalzo.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Tubo di registro esternamente allo stelo
stantuffo.
03/2002
Tirare la molla verso il basso e
staccare la chiave fissa.
Forcella anteriore 4357 ROMA
Staccare lentamente la molla dalla
forcella.
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
La molla esternamente alla forcella.
03/2002
Scaricare lolio dalla forcella.
Forcella anteriore 4357 ROMA
Serrare il morsetto asse nella morsa
come indicato nellillustrazione.
10
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Svitare innanzitutto le due viti ad
esagono incassato M8x30 dal
morsetto asse, quindi svitare la vite
orientabile al centro del morsetto asse
(dimensione 13).
Prevenendo eventuali fuoriuscite di olio
dalla forcella.
Forcella anteriore 4357 ROMA
03/2002
Estrarre la vite orientabile dal morsetto
asse.
Vite orientabile con rondella in rame.
11
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare la cartuccia dalla forcella.
03/2002
Cartuccia esternamente alla forcella.
Forcella anteriore 4357 ROMA
Smontare il tergitore.
12
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontare lanello di bloccaggio dalla
scanalatura del tubo esterno.
03/2002
Riscaldare il tubo esterno (non
eccessivamente).
Forcella anteriore 4357 ROMA
Estrarre il tubo esterno da quello
interno con entrambe le mani.
13
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare il tubo interno da quello
esterno.
Forcella anteriore 4357 ROMA
03/2002
Tubo esterno ed interno.
14
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontare la boccola DU dal tubo
interno.
03/2002
Staccare la boccola DU del tubo
esterno dal tubo interno.
Forcella anteriore 4357 ROMA
Staccare la rondella.
e verificarne luniformit.
15
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontare il paraolio.
Tenendo a mente il senso di
montaggio!!!
03/2002
Staccare lanello di bloccaggio.
Forcella anteriore 4357 ROMA
Smontare il tergitore.
16
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
- Tergitore
- Anello di bloccaggio
- Paraolio
- Anello di supporto
- Boccola DU tubo esterno
- Boccola DU tubo interno
03/2002
Riscaldare il morsetto asse.
Forcella anteriore 4357 ROMA
Collocare il T503S con il nel tubo
interno.
17
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
1. Svitare il tubo interno.
03/2002
2.
Forcella anteriore 4357 ROMA
Smontare lO ring dalla scanalatura del
morsetto asse.
18
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montare un nuovo O ring nella
scanalatura.
03/2002
Umettare il filetto del morsetto asse
con il T132.
Forcella anteriore 4357 ROMA
Umettare anche il filetto del tubo
interno.
19
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Avvitare il tubo interno nel morsetto
asse.
Forcella anteriore 4357 ROMA
03/2002
Serrando saldamente il tubo interno.
20
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio forcella
1. Infilare T512 superiormente al tubo
interno.
Forcella anteriore 4357 ROMA
03/2002
2.
21
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Lubrificare linterno del tergitore con
T511.
03/2002
Lubrificare lesterno del tergitore con
olio per forcelle anteriori.
Forcella anteriore 4357 ROMA
Montare il tergitore sul tubo interno.
22
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Sistemare lanello di bloccaggio.
03/2002
Lubrificare linterno del paraolio con
T511.
Forcella anteriore 4357 ROMA
Lubrificare lesterno del paraolio con
olio per forcelle anteriori.
23
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Infilare il paraolio nel tubo interno.
03/2002
Sostituire lanello di supporto (nuovo?).
Forcella anteriore 4357 ROMA
Lubrificare linterno della boccola DU
con olio per forcelle anteriori.
24
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Infilare la boccola DU sul tubo interno.
03/2002
Staccare lattrezzo.
Forcella anteriore 4357 ROMA
Lubrificare lesterno della boccola DU
con olio per forcelle anteriori.
25
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
1. Montare la boccola DU.
03/2002
2.
Forcella anteriore 4357 ROMA
Montare il tubo esterno su quello
interno.
26
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Riscaldare il tubo esterno (non
eccessivamente).
03/2002
Sistemare il T502S con il lato piatto
rivolto verso il tubo esterno sul tubo
interno.
Forcella anteriore 4357 ROMA
1. Premere la boccola DU in sede nel
tubo interno.
27
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
2.
Forcella anteriore 4357 ROMA
03/2002
1. Montare il paraolio con laltro lato
dellattrezzo specifico.
28
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
2. Premere o assestare alcuni colpi sul
paraolio per inserirlo nel tubo esterno.
03/2002
3.
Forcella anteriore 4357 ROMA
Montare lanello di bloccaggio nella
scanalatura del tubo esterno.
Importante: verificare con estrema
attenzione.
29
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Montare il tergitore.
30
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontaggio cartuccia
Sistemare il blocco di fissaggio T508S
nella morsa.
03/2002
Fissare il tubo della cartuccia.
Forcella anteriore 4357 ROMA
Svitare il manicotto filettato
(dimensione 22).
31
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Estrarre lo stelo dello stantuffo
completamente dal tubo.
03/2002
In modo da non far cadere il relativo
anello.
Forcella anteriore 4357 ROMA
Serrare lo stelo dello stantuffo in
questa posizione nel blocco di
fissaggio T508.
32
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Svitare il disco rimbalzo.
(dimensione 17)
Forcella anteriore 4357 ROMA
03/2002
Avvitare il disco rimbalzo con lo spillo
di registro in ottone ed estrarlo dallo
stelo stantuffo.
33
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare la molla rimbalzo.
03/2002
Staccare il manicotto filettato.
Forcella anteriore 4357 ROMA
Serrare lo stelo stantuffo nel blocco di
fissaggio.
34
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Ruotare il fermo idraulico dello stelo
stantuffo.
03/2002
Fermo idraulico.
Forcella anteriore 4357 ROMA
Disco compressione nel tubo.
35
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Esercitare unulteriore pressione sul
disco compressione per inserirlo nel
tubo.
Forcella anteriore 4357 ROMA
03/2002
Estraendolo quindi dallaltro lato del
tubo con un lungo perno.
36
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontaggio disco
compressione
Serrare il disco compressione con
cautela nel blocco di fissaggio.
Forcella anteriore 4357 ROMA
03/2002
Svitare il dado della valvola di ritegno
(dimensione 17).
37
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Svitare il dado valvola di ritegno dal
disco compressione.
03/2002
Molla valvola di ritegno.
Tenendo a mente il senso di
montaggio!!!
Forcella anteriore 4357 ROMA
Staccare la molla.
38
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontare lo/gli spessore/i della valvola
di ritegno
con lo stantuffo compressione e la
relativa registrazione.
Forcella anteriore 4357 ROMA
03/2002
- Dado valvola di ritegno
- Molla valvola di ritegno
- Spessore/i valvola di ritegno
- Stantuffo compressione con O ring
- Registro compressione (spessori)
- O ring
- Disco compressione
Stantuffo compressione.
Lato registrazione.
39
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Stantuffo compressione.
Lato valvola di ritegno.
40
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio disco
compressione
Disco compressione con O ring.
03/2002
Montare la registrazione compressione.
Tenendo a mente il senso di
montaggio!!!
Forcella anteriore 4357 ROMA
Montare lo stantuffo compressione.
Tenendo a mente il senso di
montaggio!!!
41
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Spessore/i valvola di ritegno.
03/2002
Montare lo/gli spessore/i.
Forcella anteriore 4357 ROMA
Montare la molla.
Tenendo a mente il senso di
montaggio!!!
42
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Umettare il filetto del dado valvola di
ritegno con il T132.
03/2002
Avvitare il dado sul disco.
Forcella anteriore 4357 ROMA
serrando il dado a una coppia di 5Nm.
43
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Verificare la distanza tra spessore di
registro e dado valvola di ritegno.
44
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Lubrificare lO ring del disco di
registrazione con il T158.
03/2002
Lubrificare lO ring dello stantuffo con
olio per forcelle anteriori.
Forcella anteriore 4357 ROMA
Montare il disco nel tubo.
45
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Spingere il disco fino allestremit del
tubo.
46
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontaggio disco
rimbalzo
Estrarre lo spillo con relativa molla dal
disco rimbalzo.
12_148
Controllare lO ring.
Forcella anteriore 4357 ROMA
03/2002
12_149
Tenendo a mente la posizione degli
spessori triangolari!!!
Serrare il disco rimbalzo nella morsa e
svitare il dado (dimensione 10).
12_150
47
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare il dado.
Tenendo a mente il senso di
montaggio!!!
12_151
Staccare gli spessori di registro.
Forcella anteriore 4357 ROMA
03/2002
12_152
Staccare lo stantuffo
Tenendo a mente il senso di
montaggio!!!
12_153
48
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Staccare lo/gli spessore/i della valvola
di ritegno.
12_154
Staccare quindi la molla.
Forcella anteriore 4357 ROMA
03/2002
12_155
- spillo di registro
- molla
- disco rimbalzo
- molla valvola di ritegno
- spessore/i valvola di ritegno
- stantuffo rimbalzo
- registro rimbalzo
- dado M6x0.5
12_156
49
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio disco
rimbalzo
Montare la molla e lo/gli spessore/i
della valvola di ritegno.
12_157
Montare lo stantuffo.
Tenendo a mente il senso di
montaggio!!!
Forcella anteriore 4357 ROMA
03/2002
12_158
Montare la registrazione.
Facendo attenzione agli spessori
triangolari!!!
12_159
50
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Umettare il filetto del dado e avvitare il
dado sul disco.
Tenendo a mente il senso di
montaggio!!!
12_160
14_0003 of
14_0004
Serrare il dado a una coppia di 5Nm.
Forcella anteriore 4357 ROMA
03/2002
12_161
Lubrificare lO ring dello spillo di
registro con il T158.
12_162
51
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montare lo spillo con la molla nel disco
rimbalzo.
Forcella anteriore 4357 ROMA
03/2002
12_163
52
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio cartuccia
Montare la molla rimbalzo sullo stelo
stantuffo.
Forcella anteriore 4357 ROMA
03/2002
Umettare il filetto del disco rimbalzo con
il T131 e avvitare il disco nello stelo
stantuffo.
Serrare il disco rimbalzo.
53
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Esercitare una pressione sulla
boccola DU con lausilio del T507 per
estrarla e inserirla nel manicotto
filettato.
03/2002
Con lausilio della morsa.
Forcella anteriore 4357 ROMA
- anello di supporto
- manicotto filettato
- boccola DU
54
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montare il manicotto filettato sullo stelo
stantuffo.
03/2002
Ruotare il fermo idraulico fino
allestremit del filetto dello stelo
stantuffo.
Forcella anteriore 4357 ROMA
Umettare lanello elastico con olio per
forcelle anteriori.
55
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montare lo stelo stantuffo nel tubo.
03/2002
Umettare il filetto del manicotto filettato
con il T131.
Forcella anteriore 4357 ROMA
107-9847
Ruotare il manicotto filettato nel tubo.
56
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Forcella anteriore 4357 ROMA
03/2002
Serrare il manicotto filettato.
57
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Smontaggio coperchio a
vite
Sollevare il pomello di registro
rimbalzo dal coperchio a vite.
In modo da non far cadere la molla e le
sfere in acciaio!!!
12_227
Ruotare in senso antiorario ladattatore
con il coperchio.
Forcella anteriore 4357 ROMA
03/2002
12_228
Estrarre la vite spurgo aria con
relativo O ring dal coperchio a vite.
12_230
58
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
- coperchio a vite con O ring
- vite spurgo aria con O ring
- adattatore vite
- pomello di registro con
Forcella anteriore 4357 ROMA
03/2002
12_229
59
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio coperchio
a vite
Avvitare la vite spurgo aria con
relativo O ring nel coperchio a vite.
12_231
Avvitare ladattatore nel coperchio a
vite.
Forcella anteriore 4357 ROMA
03/2002
12_232
Lubrificare lO ring, la molla e le sfere
in acciaio servendosi di T158.
Montare il pomello completo sul
coperchio a vite.
12_233
60
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montaggio forcella
Montare la cartuccia nel tubo esterno.
03/2002
Disporre la cartuccia al centro del
morsetto asse.
Forcella anteriore 4357 ROMA
Serrare la vite orientabile con una
nuova rondella in rame.
61
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Piegare lievemente sul lato la cartuccia
durante la rotazione di questultima.
03/2002
Montare il tubo di registro nello stelo
stantuffo sullo spillo rimbalzo.
Forcella anteriore 4357 ROMA
Esercitando una pressione sul tubo di
registro per verificarne il corretto
montaggio.
62
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Tirare appena lo stelo stantuffo
consentendo lo scarico dellolio sopra
il tubo interno.
Forcella anteriore 4357 ROMA
03/2002
Alzare e abbassare pi volte lo stelo
stantuffo fino al completo riempimento
della cartuccia.
Scaricare quindi nuovamente lolio
nella forcella sopra il tubo interno.
63
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Alzare e abbassare pi volte
contemporaneamente il tubo esterno e
lo stelo dello stantuffo per lintera corsa.
03/2002
Registrare il serbatoio T137S alle
dimensioni adeguate per la campana
daria.
Forcella anteriore 4357 ROMA
Comprimere lo stelo stantuffo e il tubo
esterno, mantenere lO ring a filo del
bordo del tubo esterno e correggere
eventualmente il livello dellolio.
64
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Estrarre lo stelo dello stantuffo e
montare la molla.
03/2002
Tirare la molla verso il basso e
smontare la chiave fissa.
Forcella anteriore 4357 ROMA
Se necessario montare la rondella in
acciaio.
65
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Montare i distanziatori di precarica.
Forcella anteriore 4357 ROMA
03/2002
Avvitare il coperchio a vite per quanto
possibile sullo stelo stantuffo.
66
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Serrare il coperchio a vite sul fermo
idraulico a una coppia di 25Nm.
03/2002
Staccare la chiave fissa.
Forcella anteriore 4357 ROMA
Tirare verso lalto il tubo esterno e
avvitare il coperchio a vite nel tubo
esterno.
67
Manuale di officina
4357 ROMA
Prodotto
Vista esplosa
Smontaggio e montaggio
Serrare la forcella nel blocco di
fissaggio T612S e serrare il coperchio
a vite a una coppia di 25Nm.
03/2002
Posizione rimbalzo.
Forcella anteriore 4357 ROMA
Posizione compressione.
68
