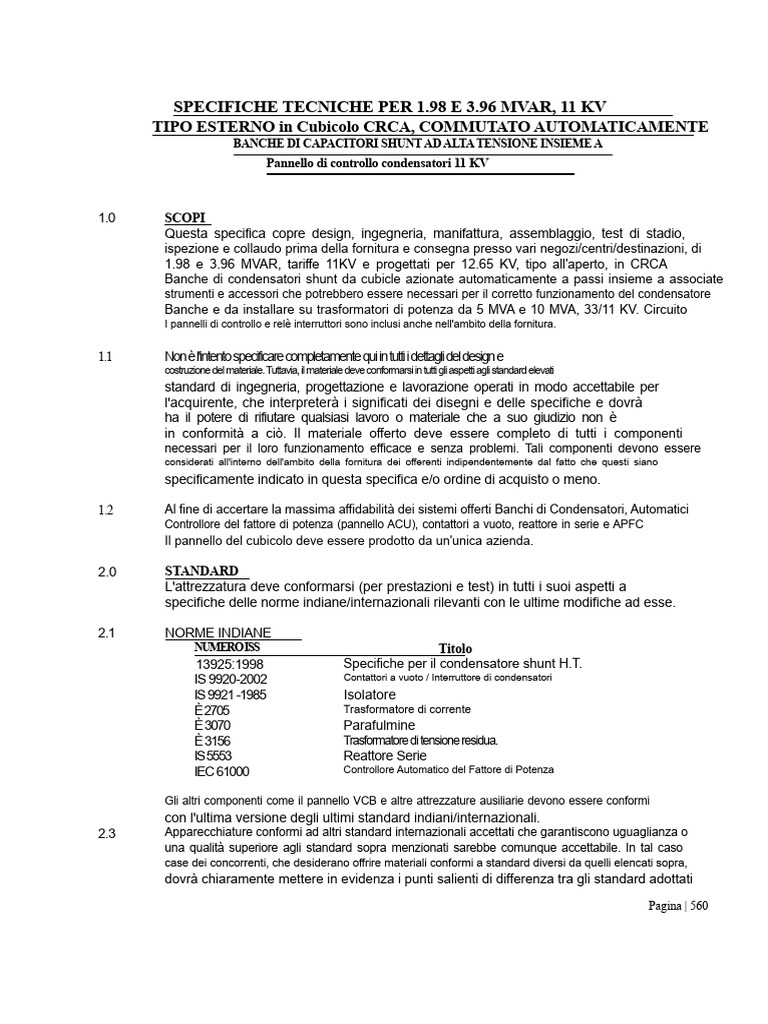

SPECIFICHE TECNICHE PER 1.98 E 3.

96 MVAR, 11 KV
TIPO ESTERNO in Cubicolo CRCA, COMMUTATO AUTOMATICAMENTE
BANCHE DI CAPACITORI SHUNT AD ALTA TENSIONE INSIEME A
Pannello di controllo condensatori 11 KV

1.0 SCOPI
Questa specifica copre design, ingegneria, manifattura, assemblaggio, test di stadio,
ispezione e collaudo prima della fornitura e consegna presso vari negozi/centri/destinazioni, di
1.98 e 3.96 MVAR, tariffe 11KV e progettati per 12.65 KV, tipo all'aperto, in CRCA
Banche di condensatori shunt da cubicle azionate automaticamente a passi insieme a associate
strumenti e accessori che potrebbero essere necessari per il corretto funzionamento del condensatore
Banche e da installare su trasformatori di potenza da 5 MVA e 10 MVA, 33/11 KV. Circuito
I pannelli di controllo e relè interruttori sono inclusi anche nell'ambito della fornitura.

1.1 Non è l'intento specificare completamente qui in tutti i dettagli del design e
costruzione del materiale. Tuttavia, il materiale deve conformarsi in tutti gli aspetti agli standard elevati
standard di ingegneria, progettazione e lavorazione operati in modo accettabile per
l'acquirente, che interpreterà i significati dei disegni e delle specifiche e dovrà
ha il potere di rifiutare qualsiasi lavoro o materiale che a suo giudizio non è
in conformità a ciò. Il materiale offerto deve essere completo di tutti i componenti
necessari per il loro funzionamento efficace e senza problemi. Tali componenti devono essere
considerati all'interno dell'ambito della fornitura dei offerenti indipendentemente dal fatto che questi siano
specificamente indicato in questa specifica e/o ordine di acquisto o meno.

1.2 Al fine di accertare la massima affidabilità dei sistemi offerti Banchi di Condensatori, Automatici
Controllore del fattore di potenza (pannello ACU), contattori a vuoto, reattore in serie e APFC
Il pannello del cubicolo deve essere prodotto da un'unica azienda.

2.0 STANDARD
L'attrezzatura deve conformarsi (per prestazioni e test) in tutti i suoi aspetti a
specifiche delle norme indiane/internazionali rilevanti con le ultime modifiche ad esse.

2.1 NORME INDIANE

NUMERO ISS Titolo
13925:1998 Specifiche per il condensatore shunt H.T.
IS 9920-2002 Contattori a vuoto / Interruttore di condensatori
IS 9921 -1985 Isolatore
È 2705 Trasformatore di corrente
È 3070 Parafulmine
È 3156 Trasformatore di tensione residua.
IS 5553 Reattore Serie
IEC 61000 Controllore Automatico del Fattore di Potenza

Gli altri componenti come il pannello VCB e altre attrezzature ausiliarie devono essere conformi
con l'ultima versione degli ultimi standard indiani/internazionali.
2.3 Apparecchiature conformi ad altri standard internazionali accettati che garantiscono uguaglianza o
una qualità superiore agli standard sopra menzionati sarebbe comunque accettabile. In tal caso
case dei concorrenti, che desiderano offrire materiali conformi a standard diversi da quelli elencati sopra,
dovrà chiaramente mettere in evidenza i punti salienti di differenza tra gli standard adottati

Pagina | 560
 e specificati sopra. Quattro copie di tali norme con autentico inglese
La traduzione sarà fornita insieme all'offerta. In caso di conflitto, si seguirà l'ordine di preferenza.
sarà (1) ISS (2) IEC (3) altri standard. In caso di qualsiasi differenza tra
disposizioni di questi standard e disposizione di questa specifica la disposizione contenuta
in questa specifica prevarrà.

30 CONDIZIONI DI SERVIZIO
La batteria di condensatori da fornire secondo questa specifica dovrà essere in grado di operare
soddisfacentemente e continuamente sotto i seguenti moderatamente caldi e umidi tropici
clima favorevole alla crescita di ruggine e funghi
- In diverse località in Uttar Pradesh
•Temperatura massima dell'aria ambientale (gradi C) 50
•Temperatura ambiente minima (°C) (-)5
•Temperatura media giornaliera dell'aria ambiente (°C) 40
•Umidità relativa massima (%) 100
Altitudine massima sul livello del mare (M) 1000
Precipitazioni medie annuali (MM) 1200
Livello isoceranico (giorni all'anno) 50
•Livello sismico (acc. orizzontale) 0,30 g
•Pressione massima del vento 0kg/mq) 195

40 PARAMETRO PRINCIPALE
L'attrezzatura coperta da questa specifica deve conformarsi a parametri specifici
dato qui sotto:

4.1 BANCO DI CAPACITORI

N.° sl. Articolo Specifiche

1. Tensione nominale del sistema 11 KV

2. Tensione nominale del banco di condensatori 12,65 KV
Uscita del banco di condensatori a 12,65 kV 1980 & 3960 KVAR
4. Corrente nominata 90.36 e 180.73Amp.
5. Connessione del banco di condensatori Stella singola
6. Numero di fasi 3
7. Tensione nominale dell'unità capacitiva individuale7,3
8. Capacità dell'unità di singolo condensatore 132, 264 e 396 KVAR
9. Livello di isolamento RMS-28 KV
Picco -75 KV
10. Massimo temperatura alzarsi oltre 10 °C
misurato sul contenitore
11. Tipo di scarico Internamente però resistore fornito
all'interno dell'Unità
12. Tipo di fusibile Fusibile esterno
13. Tipo di installazione All'aperto
14. Perdita di potenza (Tan delta) Non superare 0,2 watt/KVAR
soggetto a tolleranza secondo

Pagina | 561
 Valutazione del Banco Condensatori:

N.° Trasformatore Valutazione del condensatore Configurazione dei passaggi

Capacità (MVA) Banca (MVAr) kVAr X Numero di Passi
(Cambiato)
1 5 1,98 396+792+792
2 10 3,96 792+792+1188+1188

Nota: Le fasi possono essere modificate durante l'ingegneria di dettaglio Trasformatore di Tensione Residua

5.0 REQUISITI TECNICI

5.1 UNITA' DI CONDENSATORE

Il condensatore deve essere di tipo unitario adatto per installazione interna avente
alta resistenza dielettrica. Non sarà fornita alcuna protezione solare. Il banco di condensatori sarà
completo di telai di montaggio, isolatori e tutti gli altri componenti per la formazione di
batteria di condensatori. La banca deve essere di tipo aperto completa di collegamenti in alluminio
devono essere forniti barre collettori e un adeguato spazio tra le fasi e tra fase e terra.
Il condensatore dovrebbe essere in grado di sopportare il 10% di sovratensione e il 30% di sovracorrente
(valore rms) derivante da sovratensione e armoniche

5.2 ASSEMBLEA
Le unità di condensatori di 132, 264 e 396 KVAR, 7.3 monofase saranno collegate in
in parallelo in ogni fase per formare un banco di capacitori connesso a stella trifase.
la banca sarà montata su una struttura in acciaio in formazione adeguata a uno/due livelli e dovrà
essere disposto in modo tale che un'unità individuale di 132, 264 e 396 KVAR possa essere rimossa facilmente
senza disturbare l'assemblaggio completo / altre unità.

5.3 COSTRUZIONE DELL'UNITÀ DI CAPACITÀ

A. CONTENITORE
Il contenitore deve essere costruito in CRCA di sufficiente spessore (non inferiore a 1,6 mm) per
evitare danni al serbatoio in caso di guasto interno. Deve essere di costruzione fabbricata
con tutte le giunture adeguatamente saldate e progettate per resistere a un trattamento brusco e dovrebbero essere
testato idraulicamente prima di assemblare gli elementi interni. Deve essere adeguatamente
epossidico appuntito. Il coperchio del contenitore deve essere saldamente saldato al contenitore.
L'unità del condensatore dovrà essere sigillata ermeticamente dopo che l'intero assemblaggio è stato
essiccati e impregnati con un liquido adeguato (Dielettrico). Gli elementi del condensatore devono
essere completamente asciugati e impregnati con un impregnante che è stato completamente
raffinato e degassificato in modo da non avere impurità o gas che possono causare
deterioramento del dielettrico. L'impregnante utilizzato deve avere bassa viscosità e alta
stabilità chimica e non dovrebbe contenere PCB. Il contenitore deve essere adeguatamente isolato
da elementi del condensatore. Deve essere fornita un'adeguata insonorizzazione delle 'Pareti' affinché
Le unità di condensatori destinate all'uso di un sistema nominale da 11 KV possono essere collocate direttamente su
strutture in acciaio a terra. La superficie metallica delle unità di condensatori deve essere verniciata in epoxy
realizzazione di unità di condensatori adatte per l'installazione all'aperto in climi tropicali umidi
Pagina | 562
 condizioni.

B. UNITÀ DI CAPACITÀ
L'unità del condensatore deve avere un foglio di alluminio come strato conduttore. Il dielettrico utilizzato deve
essere pellicola in polipropilene utilizzando strati di pellicola in polipropilene avrà le seguenti
criterio di compatibilità: -
Il film in polipropilene deve conformarsi alla specifica standard con le ultime modifiche.
per pellicole di plastica per la nuova generazione.
(ii) Compatibilità tra pellicola d'olio (dopo invecchiamento termico a 115 °C per 96 ore.)
Il impregnante utilizzato deve essere un liquido non PCB con bassa accumulabilità, rapido bio
degradazione e bassa tossicità. Un numero adeguato di tali elementi deve essere assemblato e
racchiuso nella recinzione per formare un'unità monofase con morsetti di terminazione. L'aria in
l'involucro e l'umidità assorbita dalla carta devono essere rimossi sotto vuoto spinto
a temperatura elevata e sostituito con un mezzo impregnato adeguato avente un alto
permeabilità, elevata resistenza dielettrica e proprietà non infiammabili.

C. DISPOSITIVO DI SCARICA
Un dispositivo di scarica adeguato deve essere collegato attraverso il gruppo di condensatori in conformità.
con IS: 13925. Il dispositivo di scarico deve ridurre la tensione residua dal picco
valore della tensione nominale di 50 V o meno entro 10 minuti dopo il condensatore
è disconnesso dalla fonte di approvvigionamento.

D. COLLEGAMENTI DI TERRA:
Il contenitore di ciascuna unità di condensatore deve essere dotato di un apposito terminale di messa a terra
chiaramente contrassegnato con il simbolo della Terra.

E. MARCATURA
L'unità del condensatore deve essere dotata di una targa di identificazione e di marcature sui terminali come
stabilito nella IS: 13925. L'offerente deve presentare il rapporto di prova di tipo insieme all'offerta.

F. FUSIBILI
Ogni elemento del condensatore deve essere protetto da un fusibile HRC esterno di idonea dimensione
capacità di valutazione e interruzione affinché un elemento del condensatore difettoso sia
disconnesso per fusibile. Il fusibile deve funzionare in modo soddisfacente nelle condizioni ambientali.
I seguenti requisiti devono essere considerati durante la scelta della giusta dimensione del fusibile.
aC
. apacà
ti di resie
tre al massm
i a corene
t di scacrio da un condensao
tre sano
elemento.
b. Capacità di gestire la corrente di guasto in modo da scollegarsi prima in caso di rottura
prende luogo così evitare danno a adiacente condensatore
elementi/capacitore
unità.

G. SOPPORTI
Il manicotto sarà in porcellana o poliuretano e sarà unito al guscio tramite saldatura
metodo (bussole saldabili di tipo b) per garantire una tenuta adeguata e permanente. I cavi devono
essere portato fuori attraverso un manicotto monopezzo e saldato allo stelo del terminale per creare un
Contratto elettrico forte e positivo. Il terminale di isolamento deve essere in acciaio inossidabile.
I condensatori devono essere testati per sovratensione ciclica e test di 3 G per urti meccanici &
vibrazione, l'offerente deve chiarire / confermare questi punti nel GTP

5.4 DISPOSIZIONE FISICA DELLA BANCA

Il punto di partenza della batteria di condensatori deve essere isolato. La disposizione del supporto di montaggio

Pagina | 563
 sarà tale che un'ulteriore unità in ciascuna fase possa essere installata in futuro per
aumentare la capacità.

5.5 UNITÀ DI CONTROLLO AUTOMATICA

(a) Disposizione di commutazione:

L'unità di controllo automatico deve essere fornita all'interno della sala di controllo per
monitorare continuamente il carico totale KVAR sul lato secondario del trasformatore e
accenderà o spegnerà automaticamente le banche di condensatori attraverso l'operazione
di interruttore del condensatore da 12 kV in conformità con i parametri forniti nella tabella n. 4.2
Saranno previste anche disposizioni di deroga per l'accensione o lo spegnimento elettrico di
interruttore del condensatore controllato dall'operatore dal pannello di controllo ACU.

(b) Ritardo temporale

L'operazione di accensione avverrà dopo un periodo di 10 minuti.
L'interruzione dell'operazione dei passaggi rilevanti sarà istantanea.

(c) Controlli:
L'unità di controllo automatico deve disattivare istantaneamente la batteria di condensatori nelle seguenti
contingenti che si verificano in una delle fasi.
i) La tensione è aumentata del 10% sopra la tensione nominale di 11 KV.
ii) Impedenza della corrente del trasformatore di potenza (a causa di fase singola e per qualsiasi altro
ragioni) tra una delle due fasi che supera il 20% del più basso, iii) Corrente
aumenti in qualsiasi unità di condensatore del 30% sopra la corrente nominale (solo il rilevante
l'interruttore del condensatore si aprirà). Corrente tra ciascuna delle due fasi della batteria di condensatori
differisce più del 15% della corrente più bassa delle 3 fasi (solo il condensatore pertinente)
l'interruttore si aprirà).

(d) Struttura di Monitoraggio:

L'unità di controllo automatico deve avere connettività GSM, modem adatto deve essere
collegato insieme all'unità di controllo per trasferire i dati a una posizione remota.
Un display adeguato nell'unità di controllo dovrebbe essere fornito per indicare la corrente del condensatore in
ogni fase del banco di condensatori completo sul pannello ACU all'interno della sala di controllo.
Devono essere fornite anche indicazioni per indicare lo stato ON e OFF di ciascun banco di condensatori.

(e) Controllo dell'alimentazione:

La tensione di controllo CA per il funzionamento dell'ACU sarà prelevata dalla sottostazione
batteria. La tensione di controllo richiesta deve essere di 230 VAC.

(f) Variazione della temperatura

Le apparecchiature di controllo e i circuiti associati devono essere adatti per il funzionamento a un
temperatura ambiente nell'intervallo da +5 °C a (+) 50 °C.

(g) Protezione dell'ACU:

Oltre alla protezione incorporata contro le sovratensioni delle linee e le sovratensioni transitorie, adatta
i fusibili/MCCB devono essere forniti per protezione contro le sovracorrenti. L'ACU deve rimanere
completamente funzionante durante e dopo picchi di linea e sovratensioni transitorie.

(h) Involucro dell'unità di controllo:

Salvo per i terminali, l'ACU deve essere racchiuso in un'apposita custodia per evitare
ingresso di polvere.

Pagina | 564
 L'ACU dovrebbe essere installato all'interno della sottostazione su un sistema di montaggio a pavimento.

56 INTERRUTTORI DI CONTATORE A VUOTO

Questa specifica riguarda un Contattore a vuoto automatico di tipo interno da 11 KV, 50 Hz
Interruttore adatto per commutare i condensatori a scatti.

(a) Normative Applicabili:

A meno che non sia diversamente specificato in questa specifica, l'interruttore Contattore a vuoto deve
rispettare l'ultima versione della IS:9920 (Interruttori AC per tensioni superiori a 1000 V).
Il condensatore dovrebbe essere testato da International Labs secondo IEC 60265-1 (1998)

(b) Tensione nominale:

La tensione nominale per l'interruttore contattore a vuoto deve essere di 12 KV. Questo rappresenta
la tensione di sistema massima corrispondente alla tensione di sistema nominale di 11 KV.

(c) Corrente nominale:

La corrente normale standard classificata sarà di 200A

(d) Corrente di commutazione capacitiva nominale:

La corrente di commutazione capacitiva nominale non deve essere inferiore a 100 A Nota:
La capacità dell'interruttore contattore a vuoto deve anche tener conto del parallelo
fasi di commutazione del banco di condensatori.

(e) Tempo di funzionamento attuale:

La corrente simmetrica di breve durata nominata per 1 secondo sarà di 10KA (rms AC).
componente).

(f) Corrente di cortocircuito di manovra nominata:

La corrente di picco nominale sarà di 25 KA.

(g) Livello di impulso di base (BIL):

Il livello di impulso di base nominale dell'interruttore a vuoto verso terra così come attraverso
i terminali aperti saranno 75 KV.

(h) Controllo Forniture

La potenza di controllo per chiudere l'interruttore del contattore a vuoto sarà di 230 V monofase
fase di alimentazione CA. Il meccanismo di chiusura deve essere adatto a una variazione di tensione di (+)
10% a (-) 20%.

(i) Requisito di Design e Costruzione:

Tipo:
a. L'interruttore del condensatore deve essere di tipo a vuoto.
b. L'interruttore del contattore a vuoto sarà di costruzione trifase e dovrà essere
adatto per operazioni remote.
c. L'interruttore del contattore a vuoto sarà adatto per l'installazione interna e dovrà
hanno una costruzione di tipo impermeabile sigillata.
d. L'involucro dell'interruttore a contatto del vuoto deve essere fornito con due messa a terra.
terminals contrassegnati con il simbolo della terra.
e. I cuscinetti forniti con l'interruttore devono avere terminali di tipo a morsetto per il collegamento diretto.

Pagina | 565
 ricevere alluminio conduttori fino a 10 mm di diametro sia in orizzontale che
direzioni verticali. La disposizione terminale deve essere tale da evitare bimetallico
corrosione.

(j) Meccanismo di funzionamento:

Il meccanismo operativo deve essere costituito da un solenoide o una molla caricata a motore per la quale il
Il controllo della fornitura sarà conforme alla clausola 31.

(k) Resistenza Meccanica ed Elettrica:

L'interruttore contattore a vuoto deve essere in grado di eseguire non meno di
10.000 operazioni meccaniche e 10.000 operazioni elettriche a 100A capacitive
corrente senza subire danni.

(l) Marcatura:
L'interruttore contattore a vuoto deve essere fornito con un'etichetta leggibile e indelebile
targhetta contrassegnata con il seguente:
a) Nome del produttore.
b) Tipo, denominazione e numero di serie.
c) Tensione e corrente nominali.
d) Frequenza nominale.
e) Numero di poli.
f) Corrente nominale di cortocircuito (simmetrica).
g) Valutazione della produzione attuale.
h) Corrente di commutazione capacitiva nominale.
i) Data di fabbricazione.
j) Proprietà del rispettivo DISCOM

(m) Il Contattore a Vuoto sarà sottoposto ai seguenti test in

in conformità con la IS:9920 (Parte-IV), e dovrebbe essere testato anche da laboratori internazionali come
per IEC 60265-1(1998)

(i) Test di Tipo

a) Test per verificare il livello di isolamento, inclusi test di resistenza sotto potenza
tensioni di frequenza su apparecchiature ausiliarie.
b) Test per dimostrare che l'aumento di temperatura di qualsiasi parte non supera il
valori specificati.
c) Esecuzione e interruzione dei test, inclusi i test per la corrente capacitiva nominale.
d) Test per dimostrare la capacità dell'interruttore di sopportare la corrente nominale di breve durata.
e) Test per prova soddisfacente operazione e meccanico/elettrico
resistenza.

(ii) Test di routine

a) Test di tensione a frequenza di alimentazione in asciutto.

b) Test di tensione per circuiti ausiliari.

c) Misurazione della resistenza dei circuiti principali.
d) Test per dimostrare un funzionamento soddisfacente.

5.7 ATTREZZI AUSILIARI

Isolatore
(i) L'isolatore deve essere di tipo esterno, 11 KV, 400Amp, a singolo scatto, a doppio interruzione,
tipo di scarico, triplo polo, manovrato orizzontalmente con interruttore di terra.
(ii) Test: L'isolatore deve essere sottoposto a test di tipo e deve essere oggetto di controlli di routine

Pagina | 566
 e test di accettazione in conformità con IS: 1818-1972.
(iii) Il concorrente deve presentare particolari tecnici garantiti insieme alla propria offerta.

5.8. PARAFULMINE
(i) La specifica copre la fornitura, consegna, montaggio, collaudo e
commissionamento di 9
(ii) KV, 10 KA, classe stazionaria heavy duty, senza gap, ossido di metallo (zinco) per protezione da sovratensioni

arrestatori completi lungo con fissi, completo adattamento e

accessori per l'installazione su interruttori di tipo esterno a 11 kV, trasmissione
linee, trasformatore ecc.
a. Test: I parafulmini sarà sottoposto a prova di tipo e deve essere
soggetto a test di routine e di accettazione in conformità con IS: 3070.
(iii) L'offerente deve presentare particolari tecnici garantiti insieme alla propria offerta.

5.8 B) Un adeguato soppressore di surges RC deve essere fornito per ogni gruppo all'interno del cubicolo.
pannello.

LA e l'Isolatore devono essere montati sulla stessa struttura e l'uscita dell'Isolatore deve essere
collegato con il pannello del condensatore CRCA tramite un cavo di alimentazione idoneo.

5.9 TRASFORMATORI DI TENSIONE RESIDUA

I trasformatori di tensione residua saranno di tipo da interno, asciutti con il primario in stella e
secondario in stella e terziario in formazione delta aperto. Il neutro del primario
l'avvolgimento deve essere completamente isolato e sarà isolato da terra. Il terziario
Il raccordo in delta aperto sarà utilizzato per alimentare la resistenza alla tensione neutra sbilanciata.
relay. L'RVT dovrebbe essere adatto a scaricare la banca di condensatori a una tensione non
superare secondo gli standard con le ultime modifiche degli stessi. Il RVT dovrebbe essere
progettato per resistere all'aumento di temperatura dovuto alla scarica di energia nei condensatori in
caso di triplo. Tutti i test di tipo secondo IS, incluso il test di aumento di temperatura, devono essere
arredato.
RVT deve essere montato all'interno di un armadio.

5.10 FUSIBILI HRC

Fusibili HRC 11 KV di tipo interno adatti insieme agli isolatori di montaggio ecc. per
fornire una protezione adeguata per l'unità del condensatore dovrà far parte dell'attrezzatura da
fornito.

5.11 REATTORI IN SERIE

0,2 % reattore in serie per fase per passo di valutazione del condensatore per corrente di inrush
restrizione di essere connesso all'estremità neutra secondo IS: 5553. La tensione nominale sarà
12 KV. Il reattore sarà un reattore monofase di tipo secco montato su isolatori a palo
e progettato per sopportare il 130 % della corrente nominale in modo continuo senza superare il
l'aumento di temperatura e sarà applicabile per la classe termica dell'isolamento utilizzato. Il reattore
dovrà essere montato su una struttura.
i. Prove: Il reattore in serie deve essere testato di tipo e deve essere sottoposto a
test di routine e di accettazione in conformità con IS: 5553.
Il concorrente deve presentare particolari tecnici garantiti insieme alla propria offerta.

5.12 CABINA PER CONDENSATORI: Sarà di tipo autonomo per esterni in acciaio laminato.
involucro fabbricato con lamiere CRCA spesse 2 mm. Il condensatore cubico sarà montato
un telaio a canale in acciaio dolce e un telaio di base saranno forniti con fori di montaggio per

Pagina | 567
 fissaggio su fondazione in calcestruzzo. Tutte le porte e i coperchi devono essere progettati per evitare l'ingresso di
acqua, umidità, polvere ecc. e dovrà essere fornito con guarnizioni adeguate per raggiungere IP-55
grado di protezione. I coperchi e le porte devono essere forniti di interblocchi elettrici per
evitare l'accesso a parti sotto tensione. Devono essere forniti occhiali da vista per vedere all'interno delle parti come
fusibili, contattori. È inoltre necessario fornire un'illuminazione interna del pannello di tipo CFL per avere una corretta
vista nella notte. L'involucro del condensatore deve essere adeguatamente verniciato a polvere. La copertura in FRP deve essere
fornito nella parte superiore e che proietta circa 200 mm oltre il cubo da tutti i lati. Tutti LT
Il cablaggio interno deve essere in cavo ritardante di fiamma di 2,5 mmq. Tutti i passaggi dei cavi devono essere da
base attraverso passacavi di dimensioni appropriate. L'ingresso del cavo HT XLPE deve avvenire attraverso un
scatola di ingresso per cavi montata su cubicolo o fissata separatamente su fondazione e accoppiata al
Il cubicle. La placca di pericolo necessaria e la placca con il nome ecc. devono essere fornite in luogo prominente
I luoghi. Tutti gli altri adattamenti e accessori necessari devono essere forniti dal produttore
per garantire un funzionamento sicuro e fluido dell'attrezzatura.
Ilpannellodelcubicledeveavereunadisposizioneperlaprevenzionedell'arcointernosecondoIEC62271-200.
Il pannello del cubicolo deve avere un design a bulloni.
Il pannello del cubicolo deve avere un grado di protezione IP55.
Il pannello del cubicle sarà trattato a polvere.

5.13 BARRIERE E MATERIALI DI INTERCONNESSIONE

L'appropriata disposizione del barre di distribuzione sarà fornita dal fornitore e la quantità necessaria di
Il materiale della barra collettore deve essere fornito per la Banca. Tutte le barre collettore devono essere piastre di alluminio.

con sezione trasversale adatta. Collegamenti tra il banco e l'RVT. Saranno anche
fornito.

5.14 ACCESSORI
Ogni pannello del cubicolo della batteria di condensatori deve essere fornito con i seguenti accessori:-

1.2 N. terminali di messa a terra

2. Morsetti e connettori
[Link] in alluminio
4. Suppressore di sovratensione RC uno per banca
[Link]
[Link]
Reattore in serie
7. Contattore a vuoto
[Link] di identificazione
9T
.uit gil iratl acesoir necesair per erz'oline,ase'lmbalggoi e al mesa ni sevrzoi di
il banco di condensatori

L'ACU sarà montato a pavimento e collocato all'interno dell'edificio della sottostazione vicino al pannello VCB.
LA e Isolatore devono essere montati su una struttura esterna e tenuti all'esterno.

5.15 TARGA DI VALUTAZIONE

Ogni unità deve essere dotata di una targa di identificazione che indichi chiaramente le informazioni specificate di
marcatura secondo gli standard:

5.16 ISTRUZIONI PER INSTALLAZIONE E MANUTENZIONE:

Il fornitore dovrà fornire 3 copie di manuali di istruzioni dettagliati e disegni.
coprendo tutti gli aspetti dell'installazione e della manutenzione della batteria di condensatori e il
attrezzature associate.

Pagina | 568
5.17 FUNZIONAMENTO DEL BANCODI CONDENSATORI
a. I condensatori sono proposti per essere collegati in 3 fasi, 11 KV, 50 Hz
sistema.
Il massimo livello di cortocircuito simmetrico sui sistemi a 11 KV è di 18,4 kA per 3
secondi.
b. Va notato specificamente che le batterie di condensatori da 1,5 e 3 MVAR sono destinate a
utilizzare presso le nostre sottostazioni di ricezione 33/11 KV all'interno della nostra rete di distribuzione.

c. La sovratensione massima consentita deve essere conforme agli standard e agli ultimi aggiornamenti.
modifiche ad essi.
d. L'aumento consentito del carico corrente a causa di uno o più dei seguenti non deve
superare il 30% della corrente nominale.
[Link] della tensione
2. Maggiore frequenza
3. Tensione non sinusoidale
e. I condensatori devono essere idonei a operare nella categoria di temperatura 50° C come
per standard.

6.0 TESTS

6.1 TIPI DI TEST

Tutti le attrezzature offerte devono essere completamente testate in base ai relativi standard dal proponente.
standard inclusi i test di tipo menzionati di seguito. Il test di tipo dovrebbe essere stato
condotto su attrezzature di capacità simile o superiore per classi di 11 KV o 33 KV
banco di condensatori da laboratorio di prova riconosciuto, preferibilmente CPRI o altri laboratori di prova governativi
nei 5 anni precedenti alla data di apertura dell'offerta. L'offerente dovrà fornire quattro copie del test.
rapporti secondo gli standard pertinenti per ciascun tipo di attrezzatura offerta. insieme all'offerta.
Le offerte ricevute senza prove di tipo saranno considerate non conformi e rigettate.
a. Stabilità termica
b. Misurazione della tangente senza condensatore a temperatura elevata.
C. Test di tensione CA tra il terminale e il contenitore.
d. Test di impulsi di tensione di scarica tra terminale e contenitore.
e. Test di scarica per cortocircuito.

6.2 ACCETTARE TEST

Tutti i test di accettazione stipulati negli standard pertinenti e inclusi quelli come
quanto menzionato di seguito sarà eseguito dal Fornitore in presenza dell'Acquirente
rappresentante.
a. Test di misurazione della capacità
b. Misurazione della tangente di perdita del condensatore.
c. Test di tensione tra i terminali.
d. Test di tensione CA tra il terminale e il contenitore.
e. Test del dispositivo di scarico interno.
f. Test di sigillatura
.
Il metodo sarà soggetto ad accordo tra il Fornitore e l'Acquirente dove
non è specificato nelle norme pertinenti. L'acquirente si riserva il diritto di effettuare
qualsiasi altro test (s) di natura ragionevole, oltre ai test sopra menzionati, presso
lavori/test casa del Fornitore o qualsiasi altro laboratorio/Istituto di Ricerca riconosciuto
per soddisfare che il materiale sia conforme all'intento di questa specifica

7.0 ISPEZIONE
L'ispezione sarà effettuata dal Acquirente in due fasi della produzione, ovvero

Pagina | 569
 ispezione durante la produzione e ispezione finale e collaudo. Il Fornitore dovrà mantenere
l'Acquirente informato in anticipo del programma di produzione in modo che il
può essere organizzato un accesso per l'ispezione. Il produttore dovrà garantire accesso gratuito a
lavori, per il rappresentante del Compratore in un tempo ragionevole. Ispezione e accettazione
l'acquisto di qualsiasi attrezzatura secondo questa specifica da parte dell'Acquirente non solleverà il Fornitore
della sua obbligazione di fornire l'attrezzatura in conformità a questa specifica e
non impedirà un successivo rifiuto se l'attrezzatura risulta essere un difetto/non conforme
questa specifica.
Tutti i test di accettazione e le ispezioni devono essere effettuati presso il luogo di
fabbricare a meno che non sia diversamente concordato specificamente dal contraente e dall'Acquirente.
L'appaltatore dovrà offrire all'ufficiale di ispezione(i) che rappresenta l'Acquisto, tutto
strutture ragionevoli senza addebiti, per garantire che il materiale venga fornito in
in conformità con questa specifica. L'acquisto ha il diritto di avere i test
effettuato a proprie spese da un'agenzia indipendente ogni volta che c'è una controversia
riguardo alla qualità della fornitura.
L'appaltatore dovrà dare un preavviso di almeno 15 giorni per consentire il
acquistare per delegare il suo rappresentante per assistere ai test di stato/accettazione.

8.0 PIANO DI ASSICURAZIONE DELLA QUALITÀ

8.1 L'offerente deve avere la certificazione ISO-9001/9002 o qualsiasi certificazione più recente.
fornire invariabilmente le seguenti informazioni insieme alla sua offerta parte-I altrimenti la sua offerta
sarà soggetto a rifiuto. Informazioni separate devono essere fornite per ciascun tipo di
materiale offerto.

(I) Dichiarazione che fornisce l'elenco delle materie prime importanti, nome dei fornitori per le materie prime
materiale, elenco degli standard secondo cui le materie prime vengono testate
e
elenco dei test normalmente eseguiti sulle materie prime in presenza dell'offerente
rappresentante, copie dei certificati di prova

(II) Informazioni e copie dei certificati di prova come nel (1) sopra riguardo agli acquistati
elementi in uscita,

(III) Elenco degli stabilimenti di produzione disponibili

(IV) Livello di automazione e elenco delle aree in cui esiste l'elaborazione manuale.
(V)Elenco delle aree nel processo di produzione dove sono previste ispezioni di fase
normalmente
eseguito per il controllo qualità e dettagli di tale test.
(VI)Elenco delle attrezzature di test disponibili con l'offerente per le prove preliminari e finali di
attrezzature offerte e limitazioni dell'impianto di prova, se presenti, rispetto al collaudo di tipo, speciale
test di accettazione e di routine specificati negli standard pertinenti. Questi
le limitazioni dovranno essere chiaramente evidenziate nel relativo programma di
deviazioni come deviazioni dai requisiti specificati dei test.

8.2 L'aggiudicatario(i) di successo dovrà(nno) entro 30 giorni dalla conferma dell'ordine presentare quanto segue
Information: -
i. Elenco delle materie prime e degli articoli acquistati e nomi dei fornitori
selezionato
da quelli forniti insieme all'offerta.

Pagina | 570
 ii. Certificati di prova tipo per le materie prime e gli articoli acquistati.
iii. Piano di assicurazione della qualità (QAP) con punti di sosta per l'ispezione degli acquisti (per
essere finalizzato dopo discussioni reciproche tra l'offerente e l'acquirente,
nell'ufficio di quest'ultimo.)

PUNTO DI FERMO
Una fase nella acquisizione dei materiali del processo produttivo oltre la quale il lavoro
non procederà senza l'approvazione documentale dell'acquisto.

PUNTO DI NOTIFICA:
Una fase nell'approvvigionamento dei materiali o nel processo di produzione per cui è necessario un anticipo.
è richiesta la notifica dell'attività per agevolare la testimonianza da parte degli acquirenti
rappresentanti.

8,3 Il QAP dell'appaltatore deve consistere nei seguenti dettagli.

♦Un'outline del lavoro proposto e della sequenza del programma.
♦La struttura dell'organizzazione dell'appaltatore per il contratto.
♦I compiti e le responsabilità assegnati al personale per garantire la qualità del lavoro
♦Punti di attesa e notifiche.
♦Presentazione della documentazione tecnica richiesta da questa specifica.
♦L'ispezione del materiale e dei componenti al ricevimento
♦Ispezione del palco.
♦Ispezione finale.

90 DOCUMENTAZIONE
Tutti i disegni devono conformarsi agli standard internazionali (ISO), serie 'A' di
fogli di disegno / specifica degli standard indiani IS: 656. Tutte le dimensioni devono essere in SI
unità.

ELENCO DEI DISEGNI

Il offerente deve fornire quanto segue insieme all'offerta:
i. Due serie di disegni che mostrano chiaramente la disposizione generale, il montaggio
dettagli, connessioni elettriche ecc. richieste per l'erezione e la messa in servizio

ii. Fogli tecnici (manuale dell'utente) che forniscono istruzioni operative.

iii. Tre copie di disegni dimensionali.

9.2 La produzione dell'attrezzatura deve avvenire strettamente in conformità con i disegni
approvato dall'acquirente e nessuna deviazione sarà consentita senza l'approvazione scritta
dell'acquisto. Qualsiasi produzione e lavorazione prima dell'approvazione dell'acquirente
sarà a rischio del fornitore.
9,3 L'approvazione del disegno/lavoro da parte dell'acquisto non solleverà il fornitore dalle sue
responsabilità e obbligo di garantire la correttezza e la correttezza

9.4 Interpretazione del disegno per soddisfare i requisiti delle ultime revisioni di
norme, regole e codice di pratiche applicabili. L'acquisto avrà il potere di
rifiutare qualsiasi lavoro o materiale che a suo giudizio non sia in piena conformità.
9.5 Tre set di disegni per l'approvazione dell'acquirente saranno forniti entro due settimane
di
posizionamento dell'ordine. L'acquirente dovrà comunicare i propri commenti/ approvazione entro
ragionevole. Il fornitore, se necessario, dovrà modificare i disegni e ripresentarli
tre

Pagina | 571
 copie di disegni modificati per approvazione.
9.6 Tre set di manuali di separazione, disegni, opuscoli tecnici, manuale di ispezione ecc.
dovrà
essere fornito a ciascun destinatario in prima istanza.
9.7 Un insieme di certificati di test di routine deve accompagnare tale spedizione.

10 0 IMBALLAGGIO E SPEDIZIONE
Le attrezzature devono essere imballate in casse adatte per il trasporto verticale e orizzontale come il
il caso può essere e adatto a resistere alla manipolazione durante il trasporto e lo stoccaggio all'aperto
durante il transito. Il fornitore sarà responsabile per eventuali danni all'attrezzatura durante
transito, a causa di un uso improprio e delle attrezzature durante il transito, a causa di un uso improprio e
imballaggio inadeguato. Il materiale facilmente danneggiabile deve essere imballato con cura e
contrassegnato con il simbolo di cautela appropriato. Ovunque necessario un adeguato ordine
per il sollevamento, devono essere forniti ganci di montaggio. Qualsiasi materiale trovato insufficiente all'interno del
I casi di imballaggio devono essere forniti immediatamente dal fornitore senza alcun costo aggiuntivo per
acquirente.
Ogni spedizione deve essere accompagnata da un elenco dettagliato degli imballaggi contenente
le seguenti informazioni saranno contrassegnate come "PROPRIETÀ delle rispettive DISCOM".
a) Nome del destinatario
b) Dettagli della spedizione
c) Destinazione
d) Peso totale
e) Istruzioni per la gestione e l'imballaggio
f) Distinta base che indica il contenuto di ciascun pacchetto.
In aggiunta a quanto sopra, la marcatura su ogni pacco deve essere conforme agli standard pertinenti.
101
. m
Li' ballggoi deve essere eefu
tao
t secondo el pracithe sa
tndard del produo
tre, garane
tndo che non ci saino
Il materiale è danneggiato durante il transito su ferrovia/strada.

11.0 SERVIZI DI SUPERVISIONE:

I offerenti dovranno fornire gratuitamente i servizi dei loro ingegneri, se richiesto durante l'erezione e
messa in servizio di banchi di condensatori in vari luoghi.
Un preavviso di 15 giorni deve essere comunicato all'appaltatore per delegare il suo ingegnere a
varie sottostazioni nello stato dell'Uttar Pradesh.

12. RICAMBI E STRUMENTI MANDOTRY

L'offerente deve avere un magazzino adeguato per svolgere O&M quando richiesto.

Pagina | 572
Schema Schematico per Banca di Condensatori Automatizzata da 1,98 e 3,96 Mvar, 11 KV

Pagina | 573
Il soppressore di sovratensione RVT,RC fa parte del pannello del cubo.

Pagina | 574
 CARATTERISTICHE TECNICHE GARANTITE

Particolari tecnici del banco di condensatori HT - APFC in cubo CRCA per 1,98 MVAr a 11 KV a 5
MVA
S Particolari Specifiche
r
Tensione nominale del sistema

Tensione Operativa Massima

Frequenza
Valutazione della batteria di condensatori APFC

Configurazione dei passaggi

Numero di banche
VALUTAZIONI DELSOTTO-BANCO DELCAPACITORE

Particolari ■Banca dei Condensatori

Sotto-Banca Unità
Tensione nominale, KV

Potenza nominale, KVAr

■ Corrente nominale, A.
■ Numero di fasi
■ Livello di isolamento (KV rms / KV picco)

■ N. di Banche / Unità
DETTAGLI BANCARI
■ Tipi di Banche
■ Connessione
■ Disposizione del terminale

■ Serie Gruppo per fase

■ Unità in parallelo per gruppo in serie per
fase
■ Materiale barra collettore

■ Dimensioni complessive
DETTAGLIDELL'UNITÀ

■ Dielettrico e Impregnante
■ Numero di boccole ;
■ Dispositivo di scarico per scaricare a 50 '•
Volts in meno di 600 secondi.

Pagina | 575
■ Protezione dell'unità

■ Sovraccarichi consentiti ■

■ Perdite
■ Finire
■ Dimensioni

Particolari Tecnici del Banco Condensatori HT - APFC in Cubicolo CRCA per 3,96 MVAr a 11 KV
a 8 e 10 MVA
Sl. Dettagli Specifiche

Tensione nominale del sistema

Tensione Operativa Massima

Frequenza
Valutazione della batteria di condensatori APFC

Configurazione dei passi

Numero di banche
CLASSIFICHE DELSUB-BANCO DELCONDENSATORE

Particolari Banca dei Condensatori

Sotto-Banca Unità

Tensione nominale, KV

Uscita nominale, KVAr

■ Corrente nominale,Ampere.

■ Numero di fasi
■ Livello di Isolamento (KV rms / KV picco)

■ Numero di banche / unità

DETTAGLI BANCARI
■ Tipi di Banche
■ Connessione
■ Disposizione del terminale

■ Gruppo di serie per fase

Pagina | 576
■ Unità in parallelo per gruppo in serie per
fase
■ Materialedellabarracollettore

■ Dimensioni complessive
DETTAGLIDELL'UNITÀ

■ Dielettrico e Impregnante
■ Numero di guarnizioni

■ Dispositivo di scarico a scaricare a 50

Volts in meno di 600 secondi.
■ Protezione dell'unità

■ Sovraccarichi consentiti ■

■ Perdite

■ Finire

■ Dimensioni

Pagina | 577
 Particolari Tecnici Generali dei Reattori in Serie
Il reattore deve essere adatto per essere collegato in serie con il banco di condensatori sul lato neutro per
sopprimere i correnti di inrush da commutazione. Il reattore deve essere di tipo secco e deve essere adatto per uso interno
installazione e avrà altre particolarità come menzionato di seguito.

Uno standard di riferimento :

Tipo di Reattore :
Tensione e Frequenza Nominale :
Numero di fasi :
Valutazione del Sub-Bank del Condensatore :
Reattanza di fase per fase, Ohm :
Caduta di tensione per fase, volt
:
Uscita valutata, KVAr :
Corrente nominale, Amp :
Io Corrente continua massima :
Aumento della temperatura :
Livello di isolamento KBasic :
Disposizione del terminale :
Accessori per reattori :
NTesting :
O Altri dettagli
i) Classe di isolamento :
ii) Corrente RMS simmetrica a breve termine nominale:

iii) Materiali per avvolgimento :

iv) Tipo di installazione :

Pagina | 578
 SPECIFICHE TECNICHE GENERALI PER TRASFORMATORE A VOLTAGGIO RESIDUO:

Sig. Particolari
No.
Standard di Riferimento

Tipo
Tensione primaria nominale

Frequenza
Numero di avvolgimenti secondari

Rapporto
Carico nominale per fase e Classe di accuratezza

a) Avvolgimento di Misura (Stella)

b) Avvolgimento di protezione (Delta aperto)

Metodo di connessione
Livello di isolamento a) Frequenza di potenza di un minuto
tensione di rottura b) Impulso con tensione di rottura
(1,2x50 micro sec. onda, cresta)
Fattore di Voltaggio

Configurazione dei terminali 1) Lato HV 2) Lato LV

Lato
Fai la distanza di isolamento dell'innesto

Pagina | 579
 PARTICOLARITÀ TECNICHE GENERALI PER ISOLATORE CON INTERruttore DI TERRA

Sig. Particolari Specifiche

No.

Tipo: Esterno, Scaricare isolatore, Doppio Interruttore, con Indicatore ON/OFF,

interblocco meccanico e blocco con lucchetto

Standard di riferimento

Tensione nominale del sistema

Tensione di servizio continua massima consentita

Distanza tra il centro del pilone esterno dell'isolatore
Tensione di prova di resistenza alla frequenza di potenza per completamente
interruttori assemblati
a) Contro il terreno
b) Attraverso contatti aperti

c) Tra Fasi
Tensione di test per resistenza agli impulsi dell'assemblaggio completo
interruttori senza arco acustico e con 1.2/50 microsecondi
onda d'impulso
a) Contro terra (KV Picco)
b) Attraverso le estremità aperte della fase (KV)

c) Tra fasi (KV Picco)

100% flash a impulsosovratensione di completamente
interruttore assemblato con corni di arco con 1.2/50 micro
secondo impulso d'onda contro il terreno (picco KV)
Particolari dei contatti principali cioè contatti fissi &
trasferimento contatti
a) Tipo I) Contatti fissi
II) Spostare i contatti
b) Materiale I) Contatti fissi
II) Spostare i contatti

Classificazione di corrente continua (A)

Valutazione di corrente a breve termine

Pagina | 580
Signore Particolari Specifiche
No.
a) Per 1 secondo
b) Per 3 secondi
Corrente di cortocircuito di picco nominale (KA picco)

Tipo di interblocco tra l'interruttore isolatore e l'interruttore di terra

Numero di operazioni che l'isolatore può sopportare senza

deterioramento dei contatti
Distanza fase a fase
Tipo di montaggio

Pagina | 581
 PARTICOLARITÀ TECNICHE DEI CONTATTORI A VUOTO

1 Norma applicabile
2 Tipo e Fai
3 Numero di poli, numero di interruzioni/polo
4 Modello
5 Capacità massima
7 Tensione nominale
8 Tensione massima nominale
9 Corrente nominale
10 Corrente nominale delle batterie di condensatori singoli

11 Frequenza
12 Corrente nominale a breve termine per un secondo
13 Corrente di cortocircuito nominale
14 Impulso con tensione di supporto (1.2x50 micro sec.
onda,cresta
15 Sopportazione della frequenza di potenza di un minuto
tensione
16 Sopportazione della frequenza di potenza per un minuto
tensione sul circuito ausiliario a terra
19 Resistenza meccanica
20 Resistenza elettrica
21 Corrente massima richiesta del solenoide
io Elettrovalvola di chiusura

ii Elettromagnete di apertura

22 Orario di chiusura
24 Meccanismo di funzionamento
io Energia immagazzinata

ii Rilasciare
iii Tensione nominale
26 Ritardo intrinseco tra due commutazioni
operazioni
27 Protezionedelaproprietàinteletuale

28 Se testato di tipo a livello internazionale

Pagina | 582
 PARTICOLARI TECNICI GENERALI PER 9 KV METAL OXIDE (SENZA INTERVALLI)
PARAFULMINI

Sig. Particolari Specifiche

No.
Nome del produttore
Tipo
Norma applicabile
Tensione nominale (KV rsm)
Frequenza nominale (HZ)
Numero di unità per arrestatore
Corrente nominale di scarica (8x20 micro)
seconda ondata) (KA)
Tensione massima di funzionamento continua KV
(rms)
Tensione di prova d'isolamento
a) Frequenza di potenza secca
c) Impulso (1,2x50 microsecondi)
Tensione residua dell'impulso di fulmine (8/20 micro)
seconda ondata)
5000 A
b) 10000 A
c) 20000 A
Distanza minima
a) Tra arrestatori
b) Arrestore e oggetto messo a terra adiacente

Pagina | 583
 Particolari tecniche garantite per il controllore del fattore di potenza

N. di Serie Particolari Proposto Offerto

3fase 3 fili, 110 Volt
1. Tensione di retroazione:
(+10%/-20%).
Selezionabile 1A o 5A per
2. sia carico che condensatore.
3. Fornitura Ausiliaria: 1Ph 415V (+10% a -20%).
(Contatti 'NO' isolati di
4. Controllo delle banche per 8 banche.
valutazione 5Amp ac / 250Vac).
5. Velocità di baud RS-232 selezionabile fino a 38,4 kBPS.
6. Porta RS232 dedicata sul davanti
Struttura per separato
7.
sonda di temperatura (PT100)
8. Temperatura operativa: 0 a 50°C.
9. Temperatura di conservazione: -10 a +75°C.
10. Umidità 0 al 98%.
11. Frequenza di alimentazione: 45Hz a 55Hz.
Automatico sincronizzazione
capace di dare risultati corretti
12.
anche per connessioni errate a
Terminali CT (& anche sbagliato
Carica V, I e corrente Cap.
13. Misurazione THD con dispari
coeff. armonici fino a 15th
14. Modalità di commutazione definito dall'utente.

Armadio standard 144 x 144 per

15. montaggio a filo della porta a pannello.

Serie comunicazione
16.
attraverso standard
MODBUS RS485 o RS232,
17. Porta di comunicazione selezionabile
sul lato posteriore.
Registrazione dei dati sotto forma di
registrazione tutto elettrico
18. Registrazioni orarie, registrazioni di guasti &
Registrazioni giornaliere
valori.
19. Protezioni fornite Tutti questi sono impostabili dall'utente.

20. Sovra/sotto tensione

21. Cap. Over/under corrente / THD.
22. Frequenza Over/Under
23. Sovraccarico / Sottocarico.
24. Squilibrio di carico.
25. Surriscaldamento.
26. Fuori dai passi (solo per indicazione).
27. Batteria NV-RAM scarica.

Pagina | 584
Particolari Tecnici Garantiti per ACU (UNITÀ DI CONTROLLO AUTOMATICO)
Prodotto Pannello di controllo

2. Applicazione Commutazione automatica di banchi di condensatori da 11 kV

3. Installazione Interno
4. Temperatura Ambientale

5. Numero di passi
6. Frequenza di tensione di alimentazione

7. Modalità di Controllo

8. Parametro di Controllo

9. Protezione
10. Grado di protezione ingressi

11. Input

12. Uscita

Particolari Tecnici Garantiti per CUBOLO APFC CRCA ESTERNO

Prodotto
2. Applicazione Commutazione automatica di batterie di condensatori da 11 kV

3. Installazione ALL'APERTO

4. Se verniciato a polvere

5. Se la fornitura dell'arco interno

prevenzione
6. Se testato di tipo a 55 gradi IP
presso il laboratorio NABL

7. STC Tipo testato per 26.2 KA RMS

per 1 secondo

8. Passi di Commutazione

9. Spessore del CRCA

10. Se Canopy ha fornito
11. Che sia di tipo Bullonato o Saldato
tipo

Pagina | 585
 PARTICOLARI TECNICI GARANTITI DELLE APPARECCHIATURE DI MANOVRA IN VUOTO 11KV

PER BANCHE DI CONDENSATORI

1.0 Apparecchiature di manovra

1.1 Tipo

1.2 Tensione nominale del sistema

1.3 Tensione massima del sistema

1.4 Frequenza

1.5 Valore normale di corrente

(a) A temperatura ambientale progettata.

(b) Alle condizioni del sito

1.6 Capacità di produzione

(a) Rottura Simmetrica
capacità
(b) Capacità di interruzione asimmetrica

1.7 Valutazione di corrente a breve termine per 3 secondi.

1.8 Numero di pause per polo

1.9 Lunghezza totale della pausa per polo

1.10 Durata dell'arco

(a) Senza Carico
(b) Con corrente SC al 100%

1.11 a. Tipo e materiale del contatto principale,

b. Materiale e spessore della placcatura dei contatti.

Tempo di pausa

Fai Tempo
1.14 Tipo di contatti ad arco / o dispositivo di controllo dell'arco

1.15 a. Che il salvavita sia a scatto fisso o a scatto libero,

b. Che si tratti di chiusura del lucchetto per prevenire la chiusura.

1.16 Numero di contatti dell'interruttore ausiliario

a. Normalmente aperto
b. Normalmente chiuso.

1.17 Dettagli del meccanismo operativo

1.18 Potenza richiesta per chiudere

Pagina | 586
 l'interruttore automatico a tensione nominale
1.19 Tensione nominale
del meccanismo di chiusura
1.20 Resistenza agli impulsi
(1/50 micro sec onda)
Tensione di prova KV
1.21 Frequenza di potenza di un minuto con
tensione di prova
KVrms.

1.22 Distanza minima di sicurezza in aria

a. Tra le fasi
b. Tra il vivo
parte & terra.

1.23 Spazio libero minimo in vuoto

a. Tra le fasi
b. Tra la parte viva e la terra.
1.24 Peso totale del Breaker completo.
1.25 Dimensioni e dettagli di montaggio Standard applicabile
1.27 Dettagli del disegno di riferimento allegato
Barra di distribuzione 2.0

2.1 Materiale della barra collettore

2.2 Area della sezione trasversale.

2.3 Isolamento

2.4 Distanza elettrica minima

a. Fase a terra
b. Tra le fasi

Pagina | 587
