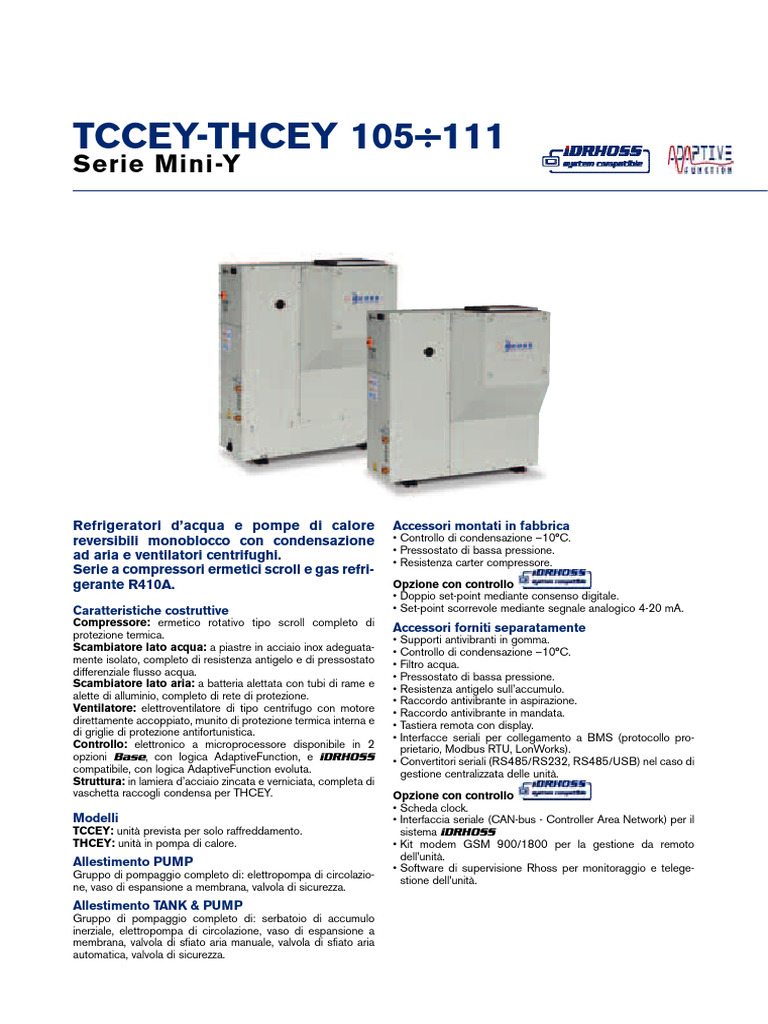

TCCEY-THCEY 105÷111

Serie Mini-Y

Refrigeratori d’acqua e pompe di calore Accessori montati in fabbrica

reversibili monoblocco con condensazione • Controllo di condensazione –10°C.
• Pressostato di bassa pressione.
ad aria e ventilatori centrifughi. • Resistenza carter compressore.
Serie a compressori ermetici scroll e gas refri-
gerante R410A. Opzione con controllo
• Doppio set-point mediante consenso digitale.
Caratteristiche costruttive • Set-point scorrevole mediante segnale analogico 4-20 mA.
Compressore: ermetico rotativo tipo scroll completo di Accessori forniti separatamente
protezione termica. • Supporti antivibranti in gomma.
Scambiatore lato acqua: a piastre in acciaio inox adeguata- • Controllo di condensazione –10°C.
mente isolato, completo di resistenza antigelo e di pressostato • Filtro acqua.
differenziale flusso acqua. • Pressostato di bassa pressione.
Scambiatore lato aria: a batteria alettata con tubi di rame e • Resistenza antigelo sull’accumulo.
alette di alluminio, completo di rete di protezione. • Raccordo antivibrante in aspirazione.
Ventilatore: elettroventilatore di tipo centrifugo con motore • Raccordo antivibrante in mandata.
direttamente accoppiato, munito di protezione termica interna e • Tastiera remota con display.
di griglie di protezione antifortunistica. • Interfacce seriali per collegamento a BMS (protocollo pro-
Controllo: elettronico a microprocessore disponibile in 2 prietario, Modbus RTU, LonWorks).
opzioni Base, con logica AdaptiveFunction, e iDRHOSS • Convertitori seriali (RS485/RS232, RS485/USB) nel caso di
compatibile, con logica AdaptiveFunction evoluta. gestione centralizzata delle unità.
Struttura: in lamiera d’acciaio zincata e verniciata, completa di
vaschetta raccogli condensa per THCEY. Opzione con controllo
• Scheda clock.
Modelli • Interfaccia seriale (CAN-bus - Controller Area Network) per il
TCCEY: unità prevista per solo raffreddamento. sistema iDRHOSS
THCEY: unità in pompa di calore. • Kit modem GSM 900/1800 per la gestione da remoto
dell'unità.
Allestimento PUMP • Software di supervisione Rhoss per monitoraggio e telege-
Gruppo di pompaggio completo di: elettropompa di circolazio-
stione dell'unità.
ne, vaso di espansione a membrana, valvola di sicurezza.
Allestimento TANK & PUMP
Gruppo di pompaggio completo di: serbatoio di accumulo
inerziale, elettropompa di circolazione, vaso di espansione a
membrana, valvola di sfiato aria manuale, valvola di sfiato aria
automatica, valvola di sicurezza.
 P.49

Microsystem
4,8÷10,4 kW
5÷11 kW

MODELLO TCCEY-THCEY 105 107 109 111

❶ Potenzialità frigorifera nominale kW 4,8 5,9 8,2 10,0 / 10,4
❶ E.E.R. 2,34 2,27 2,27 2,27 / 2,36
● E.S.E.E.R. 2,52 2,51 2,61 2,55 / 2,58
❶ Potenza assorbita (*) kW 2,05 2,59 3,61 4,40
➋ Potenzialità termica nominale kW 5,0 6,3 8,3 10,6 / 11,0
➋ C.O.P. 2,33 2,49 2,29 2,52 / 2,62
➋ Potenza assorbita (*) kW 2,14 2,53 3,62 4,20
❸ Pressione sonora dB(A) 49 49 51 52
Compressore scroll/gradini n. 1/1 1/1 1/1 1/1
Circuiti n. 1 1 1 1
Portata nominale ventilatore m3/h 2.450 2.400 2.650 2.600
Pressione statica utile ventilatore Pa 80 70 80 70
Contenuto acqua serbatoio di accumulo l 19 19 30 30
❶ Prevalenza utile nominale elettropompa kPa 60 60 87 78

Alimentazione elettrica V-ph-Hz 230-1-50 230-1-50 / 230-1-50 / 230-1-50 /

400-3+N-50 400-3+N-50 400-3+N-50

Dati alle seguenti condizioni:

❶ Aria: 35°C - Acqua: 7/12°C
❷ Aria: 7°C B.S. - 6°C B.U. - Acqua: 45/40°C
❸ In campo aperto (Q = 2) a 5 m dall’unità
● ESEER (European Sesonal EER) - Efficienza media stagionale europea

(*) Unità senza elettropompa

REFRIGERATORI - POMPE DI CALORE

DIMENSIONI E PESI 105 107 109 111
L - Larghezza mm 990 990 990 990
H - Altezza PUMP mm 940 940 1.125 1.125
H - Altezza TANK & PUMP mm 940 940 1.330 1.330
P - Profondità mm 630 630 630 630
❹ Peso TCCEY kg 143 145 164 178
❹ Peso THCEY kg 153 155 174 188

❹ Peso riferito all’allestimento più completo
