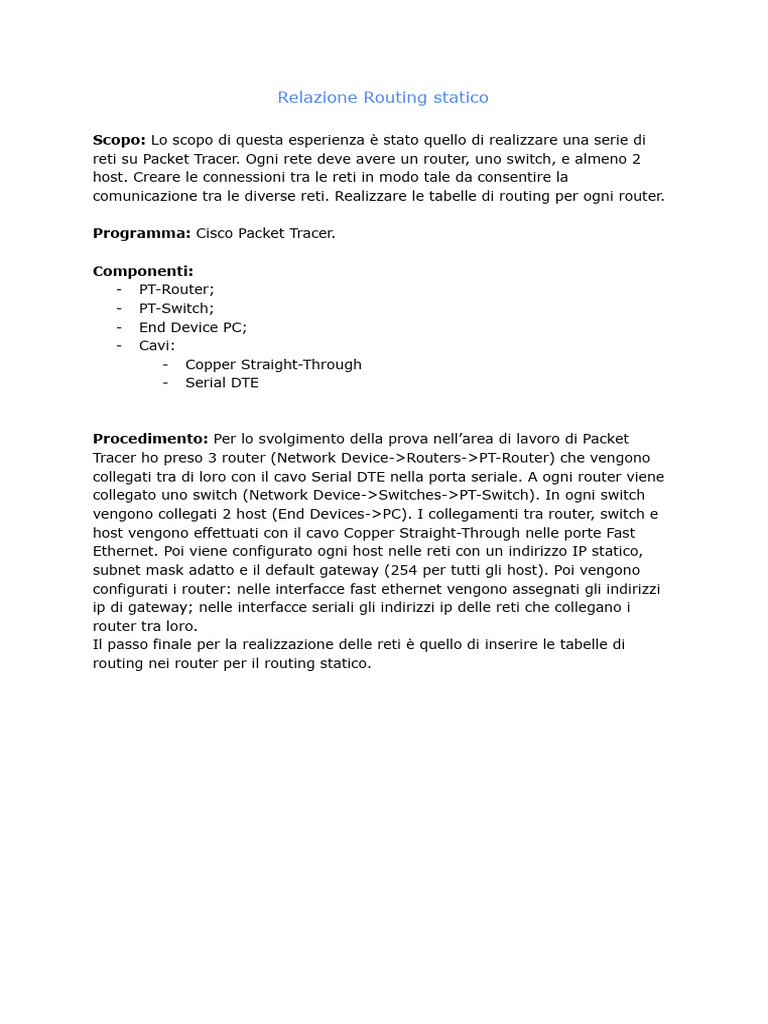

Relazione Routing statico

Scopo: Lo scopo di questa esperienza è stato quello di realizzare una serie di

reti su Packet Tracer. Ogni rete deve avere un router, uno switch, e almeno 2
host. Creare le connessioni tra le reti in modo tale da consentire la
comunicazione tra le diverse reti. Realizzare le tabelle di routing per ogni router.

Programma: Cisco Packet Tracer.

Componenti:
- PT-Router;
- PT-Switch;
- End Device PC;
- Cavi:
- Copper Straight-Through
- Serial DTE

Procedimento: Per lo svolgimento della prova nell’area di lavoro di Packet

Tracer ho preso 3 router (Network Device->Routers->PT-Router) che vengono
collegati tra di loro con il cavo Serial DTE nella porta seriale. A ogni router viene
collegato uno switch (Network Device->Switches->PT-Switch). In ogni switch
vengono collegati 2 host (End Devices->PC). I collegamenti tra router, switch e
host vengono effettuati con il cavo Copper Straight-Through nelle porte Fast
Ethernet. Poi viene configurato ogni host nelle reti con un indirizzo IP statico,
subnet mask adatto e il default gateway (254 per tutti gli host). Poi vengono
configurati i router: nelle interfacce fast ethernet vengono assegnati gli indirizzi
ip di gateway; nelle interfacce seriali gli indirizzi ip delle reti che collegano i
router tra loro.
Il passo finale per la realizzazione delle reti è quello di inserire le tabelle di
routing nei router per il routing statico.
Reti:
Subnet mask
Rete A 180.12.1.0 255.255.255.0
Host 180.12.1.1-2
Gateway 180.12.1.254
Subnet mask
Rete B 172.18.2.0 255.255.255.0
Host 172.18.2.1-2
Gateway 172.18.2.254
Subnet mask
Rete C 192.168.5.0 255.255.255.0
Host 192.168.5.1-2
Gateway 192.168.5.254
Subnet mask
Rete 1 16.0.0.0 255.0.0.0
Host 16.0.0.1-2
Subnet mask
Rete 2 11.0.0.0 255.0.0.0
Host 11.0.0.1-2
Subnet mask
Rete 3 10.0.0.0 255.0.0.0
Host 10.0.0.1-2

Tabelle Routing:
Router0 Address Subnet Mask Next Hop Interface
11.0.0.0/8 255.0.0.0 16.0.0.2 Serial3/0
180.12.10/24 255.255.255.0 10.0.0.1 Serial2/0
192.168.5.0/24 255.255.255.0 16.0.0.2 Serial3/0

Router1 Address Subnet Mask Next Hop Interface

10.0.0.0/8 255.0.0.0 11.0.0.2 Serial3/0
180.12.10/24 255.255.255.0 11.0.0.2 Serial3/0
172.18.2.0/24 255.255.255.0 16.0.0.1 Serial2/0

Router1 Address Subnet Mask Next Hop Interface

16.0.0.0/8 255.0.0.0 11.0.0.1 Serial2/0
192.168.5.0/24 255.255.255.0 11.0.0.1 Serial2/0
172.18.2.0/24 255.255.255.0 10.0.0.2 Serial3/0
* sono evidenziati le reti presenti

*from PC0 (172.18.2.1)

Conclusioni: In questa esperienza al laboratorio sono riuscito a realizzare
queste reti in Packet Tracer. Il numero di reti che ho realizzato sono 6, per Sono
in grado di comunicare tra di loro grazie alle connessioni dirette delle reti e alle
rotte statiche indicate nelle tabelle di routing.
Le connessioni dirette sono quelle in cui il router è direttamente collegato alle
reti cui deve comunicare, perciò conosce già la strada da percorrere per inviare i
messaggi. Invece utilizziamo le tabelle di routing per indicare quei percorsi che il
router non conosce (sono necessari almeno 3 reti) e perciò noi manualmente
andiamo a indicare la strada da percorrere, sono dette rotte statiche. Nella
tabella noi andiamo a indicare la rete che deve essere raggiunta insieme alla
subnet mask e next hop. Il next hop indica il gateway più vicino alla destinazione
del pacchetto, cioè la porta del router da cui deve passare per raggiungere
direttamente la rete di destinazione. Per completare bisogna impostare la tabella
di routing in tutte 2 le direzioni, di andata e di ritorno poiché il messaggio deve
tornare indietro. Su Packet Tracer abbiamo 2 modi per impostare la tabella di
routing: nella configurazione grafica del router andare nella sezione Routing
selezionare la voce Static in cui si può indicare la rete di destinazione con subnet
mask e next hop; nel CLI (command line interface) entrando nella configurazione
del router si può utilizzare il comando “ip route” seguito da dall’IP della
destinazione subnet mask e next hop: “ip route 192.168.5.0 255.255.255.0
16.0.0.2”. Per verificare la comunicazione tra le reti ho fatto ping tra i vari host
che sono nelle diverse reti, i primi non sono andati a buon fine ma dopo diversi
tentativi hanno funzionato.
