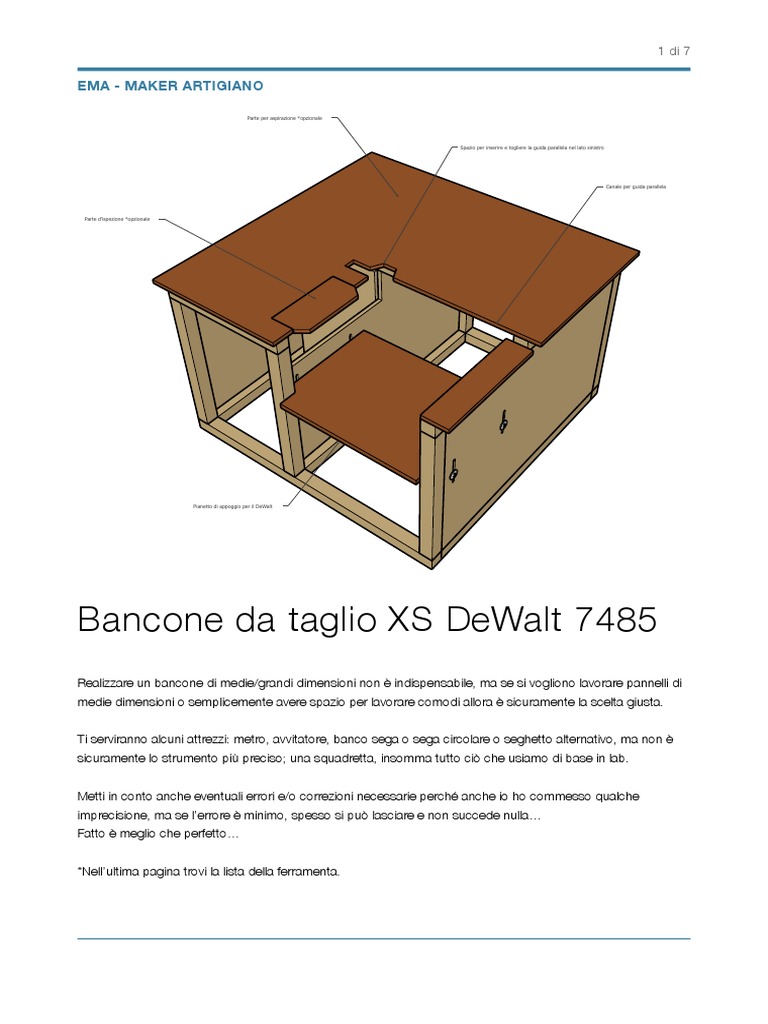

1 di 7
EMA - MAKER ARTIGIANO
Parte per aspirazione *opzionale
Spazio per inserire e togliere la guida parallela nel lato sinistro
Canale per guida parallela
Parte d’ispezione *opzionale
Pianetto di appoggio per il DeWalt
Bancone da taglio XS DeWalt 7485
Realizzare un bancone di medie/grandi dimensioni non è indispensabile, ma se si vogliono lavorare pannelli di
medie dimensioni o semplicemente avere spazio per lavorare comodi allora è sicuramente la scelta giusta.
Ti serviranno alcuni attrezzi: metro, avvitatore, banco sega o sega circolare o seghetto alternativo, ma non è
sicuramente lo strumento più preciso; una squadretta, insomma tutto ciò che usiamo di base in lab.
Metti in conto anche eventuali errori e/o correzioni necessarie perché anche io ho commesso qualche
imprecisione, ma se l’errore è minimo, spesso si può lasciare e non succede nulla…
Fatto è meglio che perfetto…
*Nell’ultima pagina trovi la lista della ferramenta.
2 di 7
STRUTTURA MURALETTI 60X60MM PIALLATI (MISURANO 57MM)
Tutti i moraletti/traverse sono 60x60
628,0mm
Gambe da accorciare se si montano le ruote
1215,4mm
1153,0mm Moraletti 40x40 dove fissare le bussole filettate per il pianetto
1101,4mm 1096,0mm
684,0mm
548,4mm
475,0mm
433,0mm
Traversa da 40mm dove fissare le bussole filettate M8
Bullone M8 e rondella grande per fissare il pianetto
Spessore pianetto 18-25mm
1215,4mm
1096,0mm
628,0mm
1101,4mm
548,4mm
1096,0mm
1215,4mm
1315,4mm
688,0mm
433,0mm
821,0mm
1250,0mm
77,0mm
60,0mm 50,0mm
110,0mm 50,0mm
39,0mm 610,0mm
PIANO, PIANETTO E VISTA REGOLAZINE PIANETTO
48,0mm
100,0mm
252,1mm 320,0mm
495,0mm 495,0mm
3 di 7
684,0mm
684,0mm
290,0mm
434,4mm 684,0mm
Fresata 120x10mm
Fresata 120x10mm
357,3mm
1096,0mm
50,0mm
470,4mm 548,0mm
547,1mm
150,0mm
Fresata 120x10mm
Fresata 120x10mm
120,0mm
10,0mm
720,2mm
534,0mm
357,3mm
4 di 7
5 di 7
VISTE VARIE
Bullone e rondella
Bullone e rondella
Bussola filettata M8
Bussola filettata M8
Moraletto/traversa 40x40mm
Sportello per aspirazione
Foro per tubo aspirazione
6 di 7
CONCLUSIONI E CONSIGLI
Ricontrolla bene tutte le misure e fai tutte le modifiche che ritieni opportune.
Per i cassetti e le altre parti non ho messo le misure perché ho notato che spesso prendere
le misure con la struttura assemblata è la cosa migliore e sicuramente più precisa.
Per fissare il piano ho messo 8 viti da sotto nei moraletti.
Per la regolazione del pianetto per il banco sega, dovrai fare 4 fresate (volendo va bene
anche il seghetto alternativo) della misura di 120x10mm circa. Dall’altra parte avrai fissato le
bussole filettate ai due moraletti 40x40mm (o multistrato) e stringendo i bulloni terrai tutto in
posizione e a livello (piano del banco sega e del bancone). Ti consiglio di mettere comunque
un paio di viti per bloccare bene il pianetto del banco sega.
Una delle traverse ha uno scasso, servirà per far passare la guida a cremagliera.
Per i canali delle t-track ti consiglio di farli solo dopo che avrai fatto tutto e messo a livello il
piano del banco sega con il piano del bancone. La larghezza e la profondità sono le stesse
dei canali del banco sega.
Se hai bisogno di altre info o di misure aggiuntive, scrivimi tramite mail o Instagram,
sarà un piacere poterti aiutare e spero siano chiare le varie misure e descrizioni del progetto.
Ricordati sempre che il banco da lavoro deve essere su misura per te e questo sarà solo
uno spunto,
ma se vuoi farlo identico vedrai che andrà benissimo.
*piccolo consiglio: se vuoi abbassare o alzare l’altezza del piano di lavoro ti basterà
modificare la lunghezza delle gambe. Nella parte sinistra del piano se vuoi puoi aggiungere
anche una fresatrice da banco.
TUTTO IL RESTO E’ FUTURO, MA RIMARRA’ SEMPRE UNA BELLA STORIA DA MAKER…
RICORDATI CHE FATTO E’ MEGLIO CHE PERFETTO, PER MIGLIORARE C’E’ SEMPRE TEMPO.
BUON LAVORO
7 di 7
LISTA FERRAMENTA
Ti basteranno:
- Viti torx 8/10 x10 o viti classiche almeno da 6x80
- Viti per fissare per fissare le varie parti
- 4 rondelle grandi con foro da 8mm per il pianetto regolabile
- 4 bussole filettate M8
- 4 bulloni M8 lunghi 50-60mm
Optional:
- Ruote (considera l’altezza ed eventualmente scorcia le 8 gambe)
- Piedini regolabili (considera sempre l’altezza)
- Cassetti e/o sportelli
- Piastra per incassare fersa da banco
TANTA PAZIENZA E VOLONTA’
