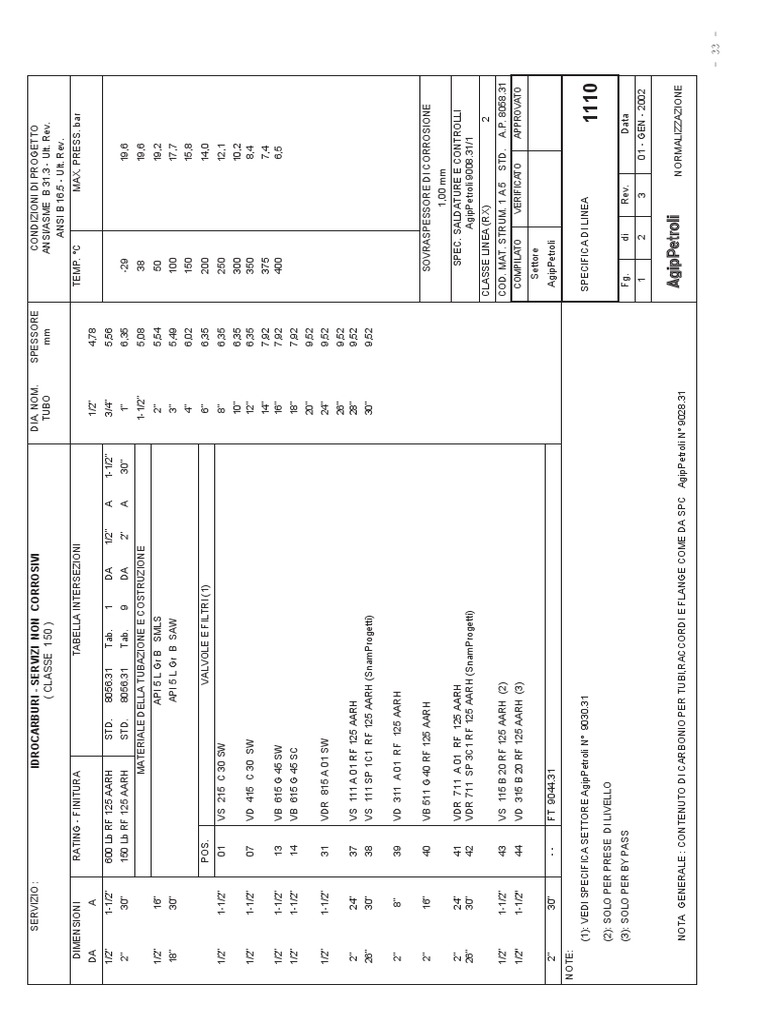

SERVIZIO : IDROCARBURI - SERVIZI NON CORROSIVI DIA. NOM.

SPESSORE CONDIZIONI DI PROGETTO

( CLASSE 150 ) TUBO mm ANSI/ASME B 31.3 - Ult. Rev.
ANSI B 16.5 - Ult. Rev.
DIMENSIONI RATING - FINITURA TABELLA INTERSEZIONI TEMP. °C MAX. PRESS. bar
DA A 1/2” 4,78
1/2” 1-1/2” 600 Lb RF 125 AARH STD. 8056.31 Tab. 1 DA 1/2” A 1-1/2” 3/4” 5,56
2” 30” 150 Lb RF 125 AARH STD. 8056.31 Tab. 9 DA 2” A 30” 1” 6,35 -29 19,6
MATERIALE DELLA TUBAZIONE E COSTRUZIONE 1-1/2” 5,08 38 19,6
1/2” 16” API 5 L Gr B SMLS 2” 5,54 50 19,2
18” 30” API 5 L Gr B SAW 3” 5,49 100 17,7
4” 6,02 150 15,8
POS. VALVOLE E FILTRI (1) 6” 6,35 200 14,0
1/2” 1-1/2” 01 VS 215 C 30 SW 8” 6,35 250 12,1
10” 6,35 300 10,2
1/2” 1-1/2” 07 VD 415 C 30 SW 12” 6,35 350 8,4
14” 7,92 375 7,4
1/2” 1-1/2” 13 VB 615 G 45 SW 16” 7,92 400 6,5
1/2” 1-1/2” 14 VB 615 G 45 SC 18” 7,92
20” 9,52
1/2” 1-1/2” 31 VDR 815 A 01 SW 24” 9,52
26” 9,52
2” 24” 37 VS 111 A 01 RF 125 AARH 28” 9,52
26” 30” 38 VS 111 SP 1C1 RF 125 AARH (SnamProgetti) 30” 9,52

2” 8” 39 VD 311 A 01 RF 125 AARH

2” 16” 40 VB 511 G 40 RF 125 AARH SOVRASPESSORE DI CORROSIONE

1,00 mm
2” 24” 41 VDR 711 A 01 RF 125 AARH SPEC. SALDATURE E CONTROLLI
26” 30” 42 VDR 711 SP 3C1 RF 125 AARH (SnamProgetti) AgipPetroli 9008.31/1
CLASSE LINEA (RX) 2
1/2” 1-1/2” 43 VS 115 B 20 RF 125 AARH (2) COD. MAT. STRUM. 1 A 5 STD. A.P. 8058.31
1/2" 1-1/2" 44 VD 315 B 20 RF 125 AARH (3) COMPILATO VERIFICATO APPROVATO
Settore
2” 30” -- FT 9044.31 AgipPetroli
NOTE:
(1): VEDI SPECIFICA SETTORE AgipPetroli N° 9030.31 SPECIFICA DI LINEA
1110
(2): SOLO PER PRESE DI LIVELLO
(3): SOLO PER BY PASS Fg. di Rev. Data
1 2 3 01 - GEN - 2002

NOTA GENERALE : CONTENUTO DI CARBONIO PER TUBI,RACCORDI E FLANGE COME DA SPC AgipPetroli N° 9028.31 NORMALIZZAZIONE

- 33 -
 DIMENSIONI COMPONENTI MATERIALE POS. NOTE
DA A
1/2” 1-1/2” FLANGE S.W. ENI 0356.00 + Spc. A.P. 8059.31 ASTM A 105 FRGD. 01 DRENAGGI (Std. A.P. 8069.31)
2” 30” FLANGE W.N. ENI 0355.00 + “ “ ASTM A 105 FRGD.
1/2” 30” FLANGE CIECHE ENI 0360.00 + “ “ ASTM A 105 FRGD. 07 SFIATI (Std. A.P. 8069.31)
1/2” 24” DRIP RING SNAM P. TB. 5011 ASTM A 105 FRGD.
1/2” 24” DISCHI A OTTO SNAM P. TB. 5038 ASTM A 515 Gr 70 o A 105 FRGD. 01 PRESE DI PRESS. (Std. 8069.31)
1/2” 24” DISTANZIALI E DISCHI CIECHI SNAM P. TB. 5039 ASTM A 515 Gr 70 o A 105 FRGD.
2” 16” CURVE R = 1,5 DN ENI 0370.00 ASTM A 234 WPB SMLS
18” 30” CURVE R = 1,5 DN ENI 0370.00 ASTM A 234 WPB W
2” 16” RIDUZIONI CONCENTRICHE ENI 0372.00 ASTM A 234 WPB SMLS
18” 30” RIDUZIONI CONCENTRICHE ENI 0372.00 ASTM A 234 WPB W
2” 16” RIDUZIONI ECCENTRICHE ENI 0373.00 ASTM A 234 WPB SMLS
18” 30” RIDUZIONI ECCENTRICHE ENI 0373.00 ASTM A 234 WPB W
2” 30” FONDELLI ELLISSOIDALI ENI 0374.00 ASTM A 234 WPB SMLS
2” 16” PEZZI A TEE ENI 0371.00 ASTM A 234 WPB SMLS
18” 30” PEZZI A TEE ENI 0371.00 ASTM A 234 WPB W
1/2” 24” GUARNIZIONI SPIROTALLICHE AGIP P. 0365.31 32 C 28
26” 30” GUARNIZIONI SPIROTALLICHE AGIP P. 0365.31 33 C 28
TIRANTI E DADI ENI 0368.00 ASTM A 193 Gr B7 - A 194 Gr 2H
1/2” 12” FILTRI TEMPORANEI SNAM P.TB. 5007 ASTM A 515 Gr 70
1” 24” GUARNIZIONI DISCHI CALIBRATI AGIP P. 0365.31 32 C 28
26” 30” GUARNIZIONI DISCHI CALIBRATI AGIP P. 0365.31 33 C 28
1/2” 1” NIPPLI TIPO -A-sch.160 ENI 0383.00 API 5 L Gr B SMLS
-- 1-1/2” NIPPLI TIPO -A-sch.80 ENI 0383.00 API 5 L Gr B SMLS
1/2” 1” NIPPLI -B-sch.160 ENI 0383.00 API 5 L Gr B SMLS
-- 1-1/2” NIPPLI TIPO -B-sch.80 ENI 0383.00 API 5 L Gr B SMLS
1/2” 2” NIPPLI RID. TIPO -B e C- sch.160 ENI 0382.00 API 5 L Gr B SMLS
1/2” 1-1/2” GOMITI 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” PEZZI A TEE 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” MANICOTTI 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” TAPPI FEMMINA 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” TAPPI FEMMINA 3000 SC ENI 0381.00 ASTM A 105 FRGD.
1/2” 1-1/2” TAPPI MASCHIO CILIND. FIL. (1) ENI 0381.00 ASTM A 105 FRGD.
1/2” 1-1/2” THREDOLETS (1) 3000 SC ENI 0381.00 ASTM A 105 FRGD.
1/2” 1-1/2” ELBOLET 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” LATROLET 3000 SW ENI 0380.00 ASTM A 105 FRGD.
1/2” 1-1/2” NIPOLET 3000 P.E. ENI 0380.00 ASTM A 105 FRGD.
SPECIFICA DI LINEA 1110
1/2” 1-1/2” SOCKOLET 3000 SW ENI 0380.00 ASTM A 105 FRGD.

Fg. di Rev. Data

NOTE: 2 2 3 01-GEN -2002
(1): PER STACCHI UTILIZZATI ESCLUSIVAMENTE PER LA PRESSATURA DELLE LINEE .
NORMALIZZAZIONE

- 34 -
