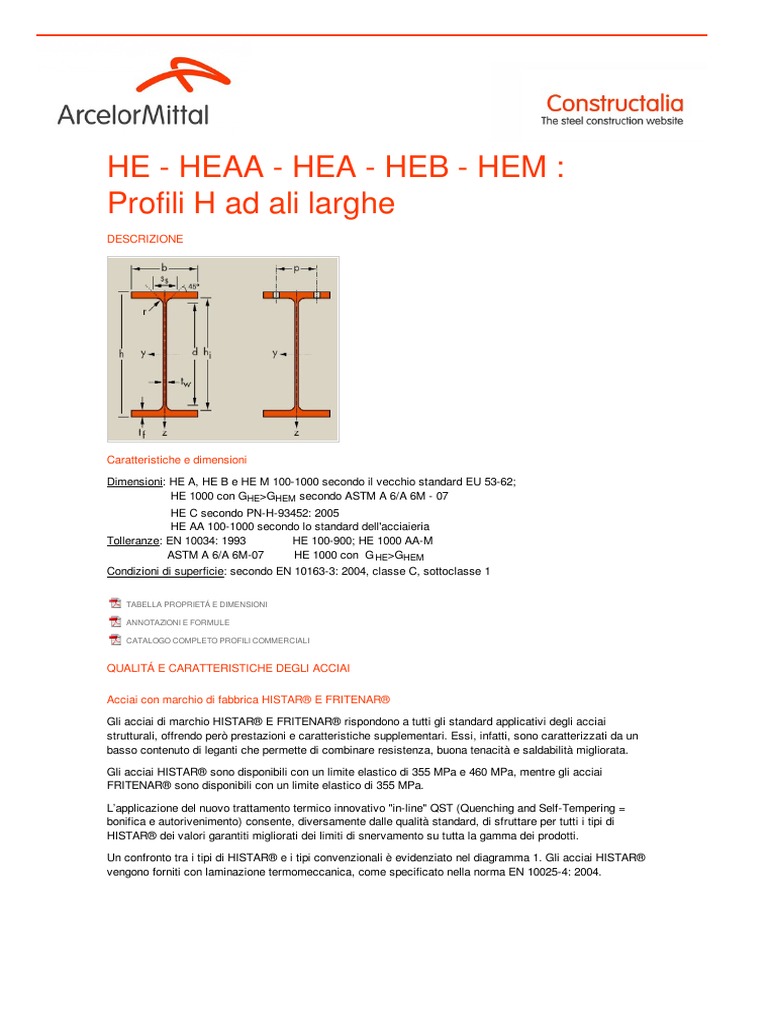

HE - HEAA - HEA - HEB - HEM :

Profili H ad ali larghe

DESCRIZIONE

Caratteristiche e dimensioni

Dimensioni: HE A, HE B e HE M 100-1000 secondo il vecchio standard EU 53-62;

HE 1000 con GHE>GHEM secondo ASTM A 6/A 6M - 07
HE C secondo PN-H-93452: 2005
HE AA 100-1000 secondo lo standard dell'acciaieria
Tolleranze: EN 10034: 1993 HE 100-900; HE 1000 AA-M
ASTM A 6/A 6M-07 HE 1000 con G HE>GHEM
Condizioni di superficie: secondo EN 10163-3: 2004, classe C, sottoclasse 1

TABELLA PROPRIET E DIMENSIONI

ANNOTAZIONI E FORMULE

CATALOGO COMPLETO PROFILI COMMERCIALI

QUALIT E CARATTERISTICHE DEGLI ACCIAI

Acciai con marchio di fabbrica HISTAR E FRITENAR

Gli acciai di marchio HISTAR E FRITENAR rispondono a tutti gli standard applicativi degli acciai
strutturali, offrendo per prestazioni e caratteristiche supplementari. Essi, infatti, sono caratterizzati da un
basso contenuto di leganti che permette di combinare resistenza, buona tenacit e saldabilit migliorata.

Gli acciai HISTAR sono disponibili con un limite elastico di 355 MPa e 460 MPa, mentre gli acciai
FRITENAR sono disponibili con un limite elastico di 355 MPa.

Lapplicazione del nuovo trattamento termico innovativo "in-line" QST (Quenching and Self-Tempering =
bonifica e autorivenimento) consente, diversamente dalle qualit standard, di sfruttare per tutti i tipi di
HISTAR dei valori garantiti migliorati dei limiti di snervamento su tutta la gamma dei prodotti.

Un confronto tra i tipi di HISTAR e i tipi convenzionali evidenziato nel diagramma 1. Gli acciai HISTAR
vengono forniti con laminazione termomeccanica, come specificato nella norma EN 10025-4: 2004.
Diagramma 1 - Snervamento minimo secondo lo spessore del materiale

Le sezioni di acciaio FRITENAR sono disponibili previo accordo. La tipologia HISTAR disponibile solo
per le sezioni contrassegnate con HI.

La tavola allegata mostra le caratteristiche dei tipi HISTAR e FRITENAR disponibili. Informazioni pi
particolareggiate per questi acciai sono disponibili su richiesta.

TAVOLA ACCIAI HISTAR E FRITENAR

Acciai per strutture marine

Gli acciai HISTAR Offshore e FRITENAR Offshore sono acciai strutturali sviluppati espressamente per
strutture marine. Rispetto agli acciai di marca HISTAR e FRITENAR quelli per applicazioni offshore
offrono le seguenti caratteristiche addizionali:
qualit migliori di deformazione, nel senso dello spessore, in rispetto della resistenza alla lacerazione
lamellare, o sfogliatura (qualit Z)
propriet di resilienza in direzione trasversale
massimo rapporto tra snervamento e resistenza alla trazione.
Le qualit disponibili, le loro caratteristiche meccaniche e la loro composizione chimica sono evidenziate
nelle tavole allegate.

Informazioni tecniche pi dettagliate per HISTAR Offshore e FRITENAR Offshore sono disponibili su
richiesta.

CARATTERISTICHE E COMPOSIZIONE ACCIAI PER STRUTTURE MARINE

Sistema di designazione degli acciai

La norma europea EN 10027-1: 2005 definisce il sistema di designazione degli acciai. I simboli per gli acciai
strutturali sono illustrati nella tavola 1.

TAV. 1 - DESIGNAZIONI TIPICHE DEGLI ACCIAI STRUTTURALI

Acciai strutturali

Gli acciai disponibili, secondo le norme europee, americane e giapponesi, sono illustrati nelle tavole
allegate. Tali tavole riassuntive mostrano i requisiti principali richiesti dalla normativa circa le caratteristiche
meccaniche e la composizione chimica delle qualit di acciaio. Altre qualit sono disponibili a richiesta.

TAV. 2 - TAVOLA COMPARATIVA DELLE QUALIT DI ACCIAIO

La tavola 3, invece, mostra una lista di designazioni corrispondenti tra le norme europee ed i tipi HISTAR,
con gli standard americani, canadesi, giapponesi e i vecchi standard nazionali europei.

TAV. 3 - ACCIAI STRUTTURALI, DA BONIFICA E TEMPRA, DA CEMENTAZIONE

TAV. 4 - TIPI DI ACCIAIO IN CONFORMIT ALLE NORME AMERICANE E E GIAPPONESI

Gli acciai vengono normalmente forniti con un contenuto di Si compreso tra 0,14% e 0,25% e pertanto sono
in grado di formare uno strato di zinco durante il processo di zincatura a caldo per immersione (diagramma
1). Dato che il contenuto di fosforo in questi acciai normalmente inferiore a 0,035%, esso non influir
minimamente sullo spessore finale del rivestimento.
Espesor del recubrimiento de zinc en funcin de distintos parmetros

Le caratteristiche meccaniche dei Profili ArcelorMittal sono ottimizzate grazie a un controllo preciso della
temperatura durante il processo di laminazione.

Gli acciai prodotti tramite laminazione termomeccanica (condizioni di fornitura M), se confrontati con gli
acciai normalizzati, evidenziano migliorati valori di resilienza grazie a bassi valori di carbone equivalente ed
a una microstruttura di grano fine.

Per quanto riguarda le loro caratteristiche tecniche, gli acciai laminati a caldo hanno buone caratteristiche di
formatura a freddo. Similmente agli acciai strutturali normali, possono essere raddrizzati a fiamma sempre
che le specifiche massime di temperatura non vengano superate.

Nel caso si vogliano ridurre le tensioni residue, si devono tenere presenti gli usuali range di temperatura e
tempi di riscaldamento, secondo le raccomandazioni abituali. La formatura a caldo, insolita nella produzione
di profilati, non deve essere applicata in osservanza della norma EN 10025:2004.

PROPRIET DELL'ACCIAIO DA COSTRUZIONE

PROPRIET DELL'ACCIAIO DA COSTRUZIONE

L'acciaio, in materia di sicurezza, assicura una resistenza al fuoco, alle esplosioni e presenta elevate
propriet antisismiche.

CONDIZIONI DI FORNITURA

Tolleranze di laminazione

Le tolleranze di laminazione usuali relative a dimensioni, forma, peso e lunghezza sono evidenziate nelle
tabelle allegate. Tolleranze specifiche possono essere ridotte previo accordo.

TOLLERANZE DI LAMINAZIONE

Massime lunghezze disponibili

La lunghezza massima varia tra 18,1 m e 33 m, a seconda della forma. Lunghezze maggiori sono
disponibili su richiesta.

Condizioni di superficie

Il materiale fornito con le condizioni standard di produzione con qualit della superficie in conformit con
la regolamentazione EN 10163-3: 2004, classe C, sottoclasse 1.

Il collaudo con ultrasuoni

Il collaudo con ultrasuoni viene effettuato su richiesta ad un costo extra. La procedura da seguire per tale
 collaudo deve essere concordata tra l'acquirente e il produttore.

Certificazione

La qualit di certificazione verr specificato all'atto dell'ordine.

Termini di fornitura

Vi preghiamo di prendere contatti col nostro rappresentante locale.

Condizioni generali di fornitura

Se non altrimenti specificato, le condizioni generali di fornitura sono in conformit alla normativa EN 10021:
1993. Il documento disponibile su richiesta e pu essere reperito sul sito internet www.arcelormittal.com/sections.

Assicurazione qualit

Gli stabilimenti che producono i profili commerciali della divisione ArcelorMittal Commercial Sections sono
certificati ISO 9001.
Dal 1 settembre 2006 il marchio CE e altre informazioni richieste nella parte 1 annesso ZA di EN
10025:2004 per larmonizzazione, sono indicate nel documento di ispezione per tutti i nostri prodotti forniti in
qualit contemplate dai nuovi standard europei. Il marchio CE sostituisce tutti i marchi di conformit
nazionali europei aventi lo stesso scopo.

Sezioni su misura

Partendo da una gamma di Sezioni standard, possiamo offrire al costruttore una serie completa di profili
derivati: Sezioni su misura. Il cliente stesso pu stabilire il profilo in acciaio che desidera, che verr
laminato su misura. Grazie alle nostre tecniche universali di laminazione, la fabbricazione risulta efficiente
ed al tempo stesso economica. Lordine minimo per profilo su misura e qualit di 500 tonnellate.

RESISTENZA AL FUOCO

Il concetto di sicurezza antincendio per le strutture in acciaio di fondamentale importanza e viene studiato
dai nostri centri di ricerca in collaborazione con i partner europei, partendo dallidea di definire un approccio
pi realistico nellanalisi della stabilit strutturale in caso dincendio e di ottimizzare cos le misure di
sicurezza.

Vengono qui riportati i dati tecnici relativi ai coefficienti del profilato Am/V e Ap/V [m-1], utilizzati nella
progettazione antincendio in conformit con la norma EN 1993-1-2: 2005.

COEFFICIENTI PER LA PROGETTAZIONE ANTINCENDIO
