Architettura e Reti Di Calcolatori

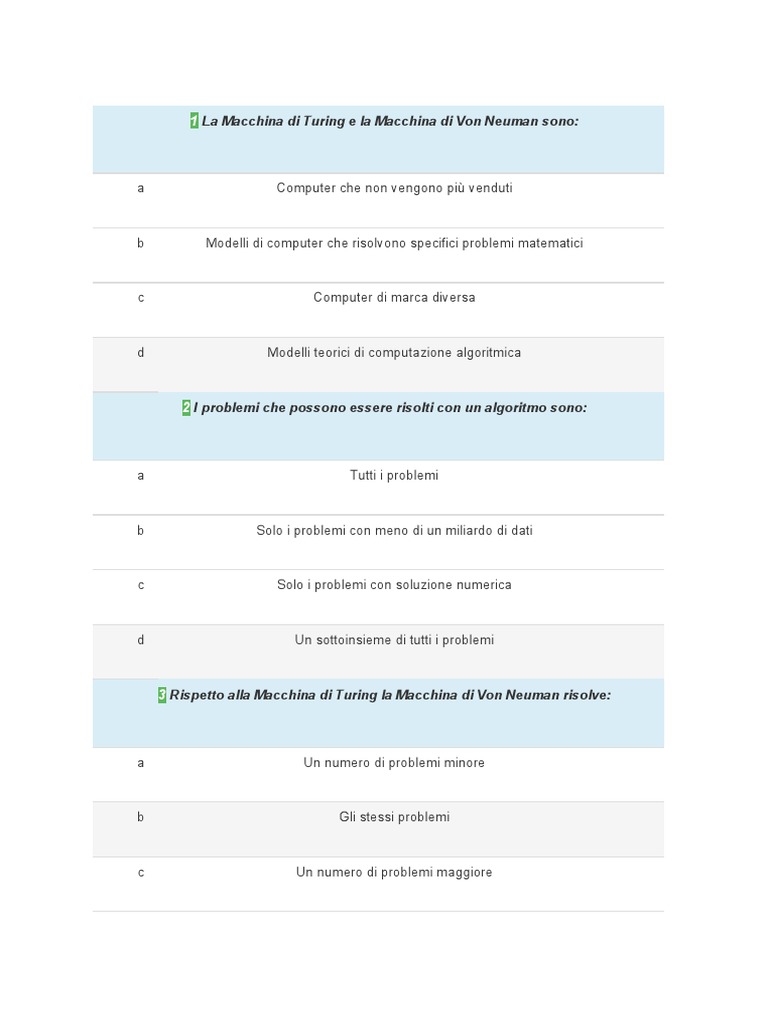

1 La Macchina di Turing e la Macchina di Von Neuman sono:
a Computer che non vengono più venduti
b Modelli di computer che risolvono specifici problemi matematici
c Computer di marca diversa
d Modelli teorici di computazione algoritmica
2 I problemi che possono essere risolti con un algoritmo sono:
a Tutti i problemi
b Solo i problemi con meno di un miliardo di dati
c Solo i problemi con soluzione numerica
d Un sottoinsieme di tutti i problemi
3 Rispetto alla Macchina di Turing la Macchina di Von Neuman risolve:
a Un numero di problemi minore
b Gli stessi problemi
c Un numero di problemi maggiore

d Solo i problemi con soluzione numerica
4 In ogni transizioni di stato della Macchina di Turing lo stato successivo dipende:
a Dalla lunghezza della sequenza scritta sul nastro
b Dallo stato attuale e dal simbolo letto sul nasto
c Dal primo stato assunto dalla macchina
d Dal numero totale degli stati
5 Il Sistema Operativo è un programma che:
a Traduce un programma scritto in un Linguaggio ad Alto Livello in un

programma in Linguaggio Macchina
b Esegue le operazioni aritmetiche e logiche
c Gestisce le risorse Hardware del computer assegnandole ai programmi da

eseguire e l'interazione con l'utente
d Valuta le prestazioni dell'Unità Aritmetico-Logica
6 Le componenti Hardware del computer comunicano tra loro utilizzando:
a La Memoria
b Canali di comunicazione detti bus

c Il Clock in fissati intervalli di tempo
d Il Compilatore
7 La valutazione delle prestazioni di un computer misura:
a I costi del Software
b I costi dell'Hardware
c La correttezza della soluzione fornita da un programma
d L'efficienza della esecuzione di un programma su un computer
8 Un algoritmo è:
a Una lista anche infinita di azioni comprensibili ed eseguibili da una

macchina
b Una lista finita di azioni comprensibili ed eseguibili da una macchina
c Un insieme di azioni comprensibili ed eseguibili da una macchina
d Una lista di azioni senza particolari vincoli
9 I progressi della tecnologia hanno:
a Migliorato le prestazioni ed aumentatol'insieme dei problemi

algoritmicamente risolubili
b Ridotto i costi ed aumentato l'insieme dei problemi algoritmicamente
risolubili
c Cambiato i risultati teorici relativi alla computazione algoritmica
d Migliorato le prestazioni del computer ma non hanno cambiato l'insieme dei

problemi algoritmicamente risolubili
10 Nella Macchina di Turing gli stati, le trasizioni di stato, i simboli dell'alfabeto, i

caratteri della sequenza scritta sul nastro sono:
a Insiemi infiniti nel caso di algoritmi risolutivi di problemi complessi
b Insiemi sia finiti che infiniti
c Insiemi comunque grandi, ma sempre finiti
d Sempre insiemi infiniti

1 Una Architettura RISC è caratterizzata da:
a Istruzioni in Linguaggio Macchina più semplici ed un Hardware meno

complesso
b Istruzioni in Linguaggio Macchina che si possono eseguire su un qualunque

computer
c Istruzioni in Linguaggio Macchina più numerose ed un Hardware più

complesso
d Istruzioni in Linguaggio Macchina più lente ed un Hardware più complesso
2 Una istruzione in Linguaggio Macchina del MIPS è rappresentata da:
a Una sequenza di 32 simboli dell'alfabero inglese
b Una sequenza di almeno 32 cifre binarie
c Una sequenza di 32 cifre binarie
d Una sequenza di cifre binarie di lunghezza variabile
3 L'Assembler è:
a Un programma che traduce un programma scritto in Assembly in un

programma scritto in Linguaggio Macchina
b Un linguaggio di programmazione
c Un programma che traduce un programma scritto in un Linguaggio ad Alto
Livello in un programma scritto in Linguaggio Macchina
d Un programma che traduce un programma scritto in Linguaggio Macchina in

un programma scritto in Assembly
4 Per accedere al contenuto di un particolare registro è necessario conoscere:
a La lunghezza di tale registro
b Il tipo di dato scritto in tale registro
c L'indirizzo scritto in tale registro
d L'indirizzo di tale registro
5 Nel Linguaggio Assembly del MIPS il simbolo $ seguito da caratteri alfanumerici

rappresenta:
a Il contenuto di un registro del processore
b Il valore dell'operando di una istruzione
c L'indirizzo di un registro del processore
d La sequenza di 32 bit che fornisce l'operando di una istruzione
6 In un registro del Processore MIPS si può memorizzare:
a Una sequenza di più di 32 cifre binarie

b Una sequenzadi 32 simboli dell'alfabero inglese
c Una sequenza di cifre binarie di lunghezza variabile
d Una sequenza di 32 cifre binarie
7 Un programma scritto in un Linguaggio ad Alto Livello ed uno scritto in Assembly

possono essere eseguiti:
a Il primo solo su un computer con l'Architettura corrispondente al Linguaggio

ad Alto Livello il secondo su un qualunque computer
b Entrambi solo su un computer con Architettura corrispondente all'Assembly
c Il primo su un qualunque computer il secondo solo su un computer con

Architettura corrispondente all'Assembly
d Entrambi su un qualunque computer
8 Una istruzione Assembly corrisponde sempre a:
a Più istruzioni in Linguaggio Macchina
b Una sola istruzione in Linguaggio Macchina
c Una sola istruzione in Linguaggio ad Alto Livello
d Più istruzioni in Linguaggio ad Alto Livello

9 I registri del Processore MIPS con indirizzi da $t0 a $t9 e da $s0 a $s7 sono
utilizzati per:
a Memorizzare sequenze di 32 bit che rappresentano gli indirizzi degli operandi

delle istruzioni
b Gestire la chiamata di procedura
c Gestire le funzioni svolte dal Software di Sistema
d Memorizzare sequenze di 32 bit che rappresentano il valore degli operandi

delle istruzioni
10 Gli indirizzi dei registri del Processore MIPS sono:
a Sequenze binarie contenute nei registri del processore
b I 32 numeri numeri da 1 a 32
c I 32 numeri da 0 a 31
d Sequenze binarie fornite da dispositivi esterni

1 La Sintassi di un Linguaggio Formale stabilisce:
a Il significato dell'istruzione
b Le regole per rappresentare i numeri con segno
c Le regole per scrivere ogni istruzione del Linguaggio Formale in modo

corretto
d Le regole per eseguire l'istruzione
2 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione max=200; con

l'associazione max--> $s5 è:
a Addi $s5, $s5, 200
b Add $s5, $zero, 200
c Sub $s5, $zero, 200
d Addi $s5, $zero, 200
3 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione a=a*2; con

l'associazione a--> $s0 è:
a Addi $s0, $s0, 2
b Add $s0, $s0, $s0

c Addi $s0, $s0, $s0
d Add $s0, $s0, 2
4 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione h=b+c; con

l'associazione b-->$s5 c-->$s2 h--> $t0 è:
a Add $s5, $s2, $t0
b Add $t0, $s5, $s2
c Add $s2, $s5, $t0
d Add $t0, $s5, $s0
5 Il registro destinazione nell'istruzione add $s2, $t0, $t1 è:
a $s2
b $t1
c $t0
d $t2
6 Il Codice Operativo di una istruzione aritmetica dell'Assembly stabilisce:
a Solo l'operazione aritmetica da eseguire

b L'operazione aritmetica da eseguire e come reperire gli operandi
c Solo gli operandi dell'operazione aritmetica da eseguire
d Solo dove scrivere il risultato dell'operazione dopo l'esecuzione
7 Nell'istruzione addi dell'Assembly MIPS l'operando costante è contenuto:
a Nel registro destinazione
b Nel registro del primo operando
c Nell'istruzione
d Nel registro del secondo operando
8 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione n=0; con

l'associazione n--> $s3 è:
a Addi $s3, $zero, $zero
b Addi $zero, $s3, 0
c Add $zero, $s3, 0
d Addi $s3, $zero, 0
9 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione val=i-k; con

l'associazione val--> $s1 i--> $s3 k--> $s2 è:
a Sub $s1, $s2, $s3
b Sub $s2, $s3, $s1
c Sub $s3, $s2, $s1
d Sub $s1, $s3, $s2
10 La traduzione dal Linguaggio C in Assembly MIPS dell'istruzione m=m+k; con

l'associazione k--> $s3 m--> $s0 è:
a Add $s3, $s0, $s0
b Add $s0, $s0, $s0
c Addi $s3, $s0, 2
d Add $s0, $s0, $s3

1 Il numero di sequenze binarie diverse di lunghezza K è:
a Il numero 2K-1
b Il numero 2K-1-1
c Il numero 2K-1
d Il numero 2K
2 In Notazione posizionale pesata il massimo valore rappresentabile con una

sequenza binaria di lunghezza M è:
a Non limitato
b Il valore 2M
c Il valore 2M-1
d Il valore 2M-1
3 La scelta dell'alfabeto binario consente di:
a Minimizzare l'errore dovuto ad oscillazioni del valore dei segnali elettrici
b Minimizzare le connessioni tra le componenti interne del computer
c Effettuare calcoli più semplici

d Aumentare il numero di valori che si possono memorizzare nei registri
4 In Notazione posizionale pesata la cifra più significativa di una sequenza è:
a La cifra più frequente all'interno della sequenza
b La cifra che occupa la posizione più a sinistra
c La cifra associata al peso di valore minore
d La cifra che occupa la posizione più a destra
5 In Notazione posizionale pesata una sequenza binaria con cifra meno significativa
uguale a 0 rappresenta:
a Un numero pari
b Un numero divisibile per 5
c Un numero dispari
d Un numero multiplo di 4
6 In Notazione posizionale pesata la cifra più significativa di una sequenza di

lunghezza K è associata al peso:
a Dato dal valore 2K
b Dato dal valore 20

c Dato dal valore 2K-1
d Dato dal valore 2K-1
7 In Notazione posizionale pesata il massimo valore che si può rappresentare nel

contenuto di un registro del processore è:
a Il valore 232
b Il valore 32
c Il valore 232-1
d Il valore 232-1
8 Per specificare l'indirizzo di un registro del processore MIPS occorre:
a Una sequenza di 32 bit
b Una sequenza di 16 bit
c Una sequenza di 8 bit
d Una sequenza di 5 bit
9 Il risultato di un calcolo determina un overflow quando:
a Il calcolo è troppo complesso

b La cifra più significativa della sequenza che rappresenta il risultato ha il
valore 1
c Per rappresentare il risultato è necessario un numero di bit maggiore della

lunghezza dei registri del processore
d Il risultato è uguale a 0
10 In Notazione posizionale pesata la sequenza binaria 11011 rappresenta il valore:
a Del numero 19 in base 10
b Del numero 54 in base 10
c Del numero 27 in base 10
d Del numero 25 in base 10

1 In Notazione posizionale pesata, l'addizione di due interi positivi si effettua:
a Ponendo a 0 il riporto sulla cifra meno significativa e sommando in sequenza

su ogni posizione i bit degli operandi e del riporto a partire da sinistra
b Ponendo a 0 il riporto sulla cifra meno significativa e sommando in sequenza

su ogni posizione i bit degli operandi e del riporto a partire da destra
c Sommando in sequenza su ogni posizione i bit degli operandi e del riporto a

partire da sinistra
d Ponendo a 1 il riporto sulla cifra meno significativa e sommando in sequenza

su ogni posizione i bit degli operandi e del riporto a partire da destra
2 Nella notazione in modulo e segno, il segno del risultato dell'addizione è:
a Sempre positivo
b Quello del primo numero
c Quello del numero con modulo maggiore
d Quello del numero con modulo minore
3 Nella Notazione in complemento a 2, il peso del bit più a sinistra in una sequenza
di lunghezza K è:
a Il valore -2K -1
b Il valore -2K-1
c Il valore -2K
d Il valore +2K -1
4 Nella Notazione in complemento a 2, il segno del numero è determinato da:
a Il bit più a destra con il relativo peso negativo
b Il bit più a sinistra con il relativo peso negativo
c Il bit della cifra meno significativa con il relativo peso negativo
d Il bit più a sinistra non associato ad un peso
5 Nella Notazione in complemento a 2, la somma di due interi con segni opposti

viene eseguita:
a Sottraendo il numero di modulo minore dal numero di modulo maggiore
b Addizionando al primo l'opposto del secondo
c Sottraendo dal primo l'opposto del secondo
d Addizionando i due numeri
6 Nella Notazione in complemento a 2, il massimo numero rappresentabile con

sequenze di lunghezza M è:
a Il valore 2M
b Il valore 2M -1 -1
c Il valore 2M -1
d Il valore 2M -1
7 Nella Notazione in complemento a 2, il minimo numero rappresentabile con

sequenze di lunghezza M è:
a Il valore -2M -1
b Il valore -2M
c Il valore -2M -1
d Il valore -2M -1 -1
8 Nella Notazione in complemento a 2, la sequenza binaria 0101 rappresenta:
a Il valore +5
b Il valore +3
c Il valore -5
d Il valore -3
a Il valore +7
b Il valore -5
c Il valore -7
d Il valore +5
a Il valore +15
b Il valore -1
c Il valore -7
d Il valore +7
1 In Notazione in complemento a 2, la rappresentazione dell'opposto del valore
rappresentato da una sequenza di N bit si ottiene:
a Complementando la sequenza bit a bit ed aggiungendo il valore -2N
b Complementando la sequenza bit a bit ed aggiungendo il valore 1
c Cambiando il bit più significativo da 0 in 1 e da 1 in 0
d Aggiungendo il valore 1 alla sequenza
2 In Notazione in complemento a 2, la sottrazione di due operandi si esegue:
a Addizionando al primo operando il secondo complementato bit a bit
b Sottraendo dal primo operando il secondo
c Addizionando al primo operando il secondo complementato bit a bit e

sommato con il valore 1
d Sottraendo l'operando con modulo minore da quello con modulo maggiore
3 La dichiarazione di tipo intero per una variabile in un Linguaggio ad Alto Livello

indica al Compilatore che:
a Per la variabile si deve utilizzare la Notazione posizionale pesata
b Per la variabile si deve utilizzare la Notazione con segno separato dal

modulo
c Per la variabile si deve utilizzare la Notazione in complemento a 2
d La variabile ha segno positivo
4 L'overflow può verificarsi:
a Addizionando numeri con lo stesso segno
b Addizionando numeri con segni diversi
c Mai con numeri negativi
d Mai addizionando numeri con lo stesso segno
5 In Notazione in complemento a 2, l'overflow viene segnalato quando gli ultimi due

riporti cN e cN-1:
a Sono uguali
b Hanno entrambi valore 0
c Sono diversi
d Hanno entrambi valore 1
6 In Notazione in complemento a 2, l'estensione del segno:
a Trasforma un numero positivo in negativo e viceversa

b Aumenta la lunghezza di una sequenza aggiungendo cifre uguali a 0 a
sinistra della cifra più significativa
c Aumenta la lunghezza di una sequenza aggiungendo cifre uguali a 1 a

sinistra della cifra più significativa
d Aumenta la lunghezza di una sequenza senza modificarne il valore

rappresentato
7 L'estensione del segno di una sequenza con bit più significativo uguale a 1 si
effettua:
a Ponendo a sinistra di tale bit tutte cifre uguali a 1
b Cambiando in 0 il valore di tale bit
c Ponendo a sinistra di tale bit tutte cifre uguali a 0
d Complementando la sequenza bit a bit ed aggiungendo 1
8 Eseguendo un'addizione in Notazione in complemento a 2, se cN ha valore 0 e

cN-1 ha valore 1:
a Il risultato è corretto
b Il risultato è sbagliato
c Il risultato ha solo il segno corretto
d Il risultato ha solo il modulo corretto

9 Eseguendo un'addizione in Notazione in complemento a 2, se cN ha valore 1 e
cN-1 ha valore 1:
a Il risultato è sbagliato
b Il risultato ha solo il segno corretto
c Il risultato ha solo il modulo corretto
d Il risultato è corretto
10 Eseguendo un'addizione in Notazione in complemento a 2, i riporti cN e cN-1 che

segnalano l'Overflow nell'Architettura MIPS sono:
a I riporti con indici c2 e c1
b I riporti con indici c31 e c30
c I riporti con indici c33 e c32
d I riporti con indici c32 e c31

1 Il Formato di una istruzione in Linguaggio Macchina è definito da:
a Una regola per il calcolo degli indirizzi degli operandi dell'istruzione
b Una suddivisione fisica della sequenza binaria che rappresenta l'istruzione

in sottosequenze di lunghezza e posizione fissata
c Una suddivisione concettuale della sequenza binaria che rappresenta

l'istruzione in sottosequenze di lunghezza e posizione fissata
d Una regola che stabilisce la Notazione degli operandi dell'istruzione
2 La Modalità di Indirizzamento di una istruzione in Linguaggio Macchina stabilisce:
a La regola per suddividere in campi la sequenza binaria che rappresenta

l'istruzione
b La regola per determinare gli indirizzi degli operandi utilizzando il contenuto

dei campi stabiliti dal Formato
c La Notazione da utilizzare per la rappresentazione degli operandi

dell'istruzione
d La modalità di accesso in Memoria in lettura o in scrittura
3 Nel Linguaggio Macchina MIPS, i campi del Formato di Tipo R sono:
a Sottosequenze della sequenza binaria che rappresenta l'istruzione di

lunghezze 8, 6, 6, 6, 6, 6
b Sottosequenze della sequenza binaria che rappresenta l'istruzione di
lunghezze 6, 5, 5, 16
c Sottosequenze della sequenza binaria che rappresenta l'istruzione di

lunghezze 5, 5, 5, 5, 6, 6
d Sottosequenze della sequenza binaria che rappresenta l'istruzione di

lunghezze 6, 5, 5, 5, 5, 6
4 Nel Linguaggio Macchina MIPS, il campo Codice Operativo di una istruzione

stabilisce:
a La Notazione da adottare per gli operandi
b L'indirizzo dove memorizzare il risultato dell'esecuzione dell'istruzione
c L'operazione da eseguire ed il Formato dell'istruzione
d Se l'istruzione è una addizione oppure una sottrazione
5 Nel Linguaggio Macchina MIPS, il campo funct è:
a Un campo di 5 bit del Formato di Tipo R che indica l'indirizzo del registro che
contiene il primo operando
b Un campo di 6 bit del Formato di Tipo R che indica l'operazione

Aritmetico-Logica da eseguire
c Un campo di 6 bit del Formato di Tipo R che indica la modalità di

indirizzamento dell'istruzione
d Un campo di 5 bit del Formato di Tipo R che indica l'indirizzo del risultato
della funzione eseguita dall'istruzione
6 Nel Linguaggio Macchina MIPS, con l'Indirizzamento tramite registro gli indirizzi
degli operandi sono contenuti:
a Nei campi rt e shamt del Formato di Tipo R
b Nei campi rd e funct del Formato di Tipo R
c Nei campi rs e rt del Formato di Tipo I
d Nei campi rs e rt del Formato di Tipo R
7 Le lunghezze dei campi dell'istruzione in Linguaggio Macchina MIPS che traduce

l'istruzione Assembly add $t0, $s0, $s1 sono:
a I valori 6, 5, 5, 16
b I valori 6, 5, 5, 5, 5, 6
c I valori 7, 5, 5, 5, 5, 5
d I valori 5, 5, 5, 5, 6, 6
8 Le istruzioni del Linguaggio Macchina MIPS con Codice operativo 0 hanno:
a Il Formato di Tipo I
b Il Formato di Tipo S
c Il Formato di Tipo R
d Il Formato di Tipo J
9 La suddivisione in campi dell'istruzione in Linguaggio Macchina MIPS

00000010000100010100000000100000 in base al suo Formato è data:
a Dalle sottosequenze 0000001, 000010001, 010000000, 0100000
b Dalle sottosequenze 0000001, 00001, 00010, 10000, 00001, 00000
c Dalle sottosequenze 000000, 10000, 10001, 01000, 00000, 100000
d Dalle sottosequenze 000000, 10000, 10001, 0100000000100000
10 Nell'istruzione in Linguaggio Macchina MIPS con valori dei campi del Formato
dati da 000000, 01000, 01001, 10000, 00000, 100010 l'indirizzo del registro che
contiene il risultato è:
a Il campo 01000
b Il campo 01001
c Il campo 100010
d Il campo 10000
1 L'operatore AND ha valore 1 quando:
a Un solo operando ha valore 1
b Sempre
c Gli operandi hanno entrambi valore 1
d Almeno un operando ha valore 1
2 L'operatore OR ha valore 0 quando:
a Gli operandi hanno entrambi valore 0
b Mai
c Un solo operando ha valore 0
d Almeno un operando ha valore 0
3 Per le istruzioni Aritmetico-Logiche del Linguaggio Macchina MIPS il campo

Codice Operativo contiene:
a La sequenza di 5 bit 00000
b La sequenza di 6 bit 100000
c La sequenza di 6 bit 000000

d La sequenza di 5 bit 00001
4 Il Formato dell'istruzione in Linguaggio Macchina MIPS

00000010000100010100000000100101 è:
a Di Tipo I
b Di Tipo K
c Di Tipo J
d Di Tipo R
5 Nel Linguaggio Macchina MIPS, il campo shamt del Formato di Tipo R contiene:
a L'indicazione di shift a sinistra o shift a destra
b L'indirizzo del registro dell'operando
c Il codice della funzione shift
d Il numero di posizioni da scorrere nelle istruzioni di shift, altrimenti 0
6 Nell'istruzione in Linguaggio Macchina MIPS con campi del Formato dati da

000000, 01000, 01001, 11110, 00000, 100101 gli indirizzi degli operandi sono:
a I valori binari 000000, 01000
b I valori binari 01001, 11110

c I valori binari 01000, 01001
d I valori binari 10000, 100101
7 Nel Linguaggio Macchina MIPS, la Modalità di Indirizzamento delle istruzioni and

ed or è:
a Immediato per entrambe
b Tramite registro per entrambe
c Di Tipo R per entrambe
d Di Tipo I per entrambe
8 La traduzione in Assembly MIPS dell'OR bit a bit con operandi nei registri $s1 e
$s2 e risultato nel registro $t0 è:
a L'istruzione or $s1, $s2, $t0
b L'istruzione or t0, s1, s2
c L'istruzione or $t0, $s1, $s2
d L'istruzione or $s1, $t0, $s2
9 La traduzione in Assembly MIPS dello Shift a sinistra di 4 posizioni con registro

operando $s3 e registro destinazione $t0 è:
a L'istruzione sll $s3, $t0, 4
b L'istruzione shift $t0 , $s3, 4
c L'istruzione sll $t0, $s3, 4
d L'istruzione shift $s3, $t0, 4
10 La traduzione in Assembly MIPS dell'AND bit a bit con operandi nei registri $s1 e
$s2 e risultato nel registro $s5 è:
a L'istruzione and $s1, $s5, $s2
b L'istruzione and $s1, $s2, $s5
c L'istruzione and $s2, $s5, $s1
d L'istruzione and $s5, $s1, $s2

1 Nel Linguaggio Macchina MIPS, i campi del Formato di Tipo I contengono:
a Sequenze di lunghezza 6, 5, 5, 5, 5, 6
b Sequenze di lunghezza 6, 5, 5, 16
c Sequenze di lunghezza 6, 16, 5, 5
d Sequenze di lunghezza 6, 26
2 Nel Linguaggio Macchina MIPS, la suddivisione in campi dell'istruzione

00100001000010011000000000100101 con Formato di Tipo I è data:
a Dalle sequenze 0010000100001001, 10000, 00000, 100101
b Dalle sequenze 001000, 01000, 01001, 10000, 00000, 100101
c Dalle sequenze 001000, 01000, 010011000000000, 100101
d Dalle sequenze 001000, 01000, 01001, 1000000000100101
3 Nel Linguaggio Macchina MIPS, il Formato e la Modalità di Indirizzamento

dell'istruzione addi sono:
a Formato di Tipo R con Indirizzamento immediato
b Formato di Tipo I con Indirizzamento immediato

c Formato di Tipo I con Indirizzamento tramite registro
d Formato di Tipo I sia con Indirizzamento tramite registro sia con

Indirizzamento immediato
4 La traduzione in Assembly MIPS dell'assegnamento val = b - 300 con

l'associazione tra variabi e indirizzi di registri b-->$s1 e val-->$t0 è:
a L'istruzione sub $t0, $s1, 300
b L'istruzione addi $t0, $s1, -300
c L'istruzione addi $s1, $t0, -300
d L'istruzione sub $s1, $t0, 300
5 Nel Formato di Tipo I, i valori del campo immediato sono compresi tra:
a Il minimo -216 ed il massimo 216
b Il minimo -215 ed il massimo 215
c Il minimo 0 ed il massimo 216-1
d Il minimo -215 ed il massimo 215-1
6 L'operando immediato dell'istruzione Assembly MIPS addi $t0, $s1, 30 è

rappresentato in Linguaggio Macchina mediante:
a Una sequenza di 16 bit in Notazione posizionale pesata
b Una sequenza di 16 bit in Notazione modulo e segno
c Una sequenza di 16 bit in Notazione in complemento a 2
d Una sequenza di 16 bit in Notazione posizionale pesata senza segno
7 Prima della esecuzione di una istruzione con Formato di Tipo I il valore del campo
immediato viene:
a Inviato all'ALU aggiungendo 16 bit uguali a 0 a sinistra della sequenza

contenuta nel campo
b Inviato all'ALU aggiungendo 16 bit uguali a 0 a destra della sequenza

contenuta nel campo
c Inviato all'ALU aggiungendo 16 bit mediante estensione del segno alla

sequenza contenuta nel campo
d Copiato in un registro di 32 bit
8 La Modalità di Indirizzamento immediato è utilizzata con:
a Il formato di Tipo R e il Formato di Tipo I
b Solo il Formato di Tipo I
c Solo il Formato di Tipo R

d Il formato di Tipo J
9 Nel Linguaggio Macchina MIPS, la Modalità di Indirizzamento immediato fornisce

due operandi mediante due campi del Formato di Tipo I che contengono:
a Gli indirizzi dei registri che contengono i due operandi
b Due numeri interi in Notazione in complemento a 2 che costituiscono i due

operandi
c I valori Codice Operativo e funzione
d Un numero intero in Notazione in complemento a 2 che costituisce un

operando e l'indirizzo di un registro che contiene l'altro operando
10 L'esecuzione dell'istruzione Assembly MIPS addi $s7, $t0, -35 ha l'effetto di:
a Addizionare -35 al contenuto del registro di indirizzo $s7 e scrivere il risultato

come contenuto del registro di indirizzo $t0
b Addizionare i contenuti dei registri di indirizzi $s7 e $t0 a -35 e scrivere il

risultato come contenuto del registro di indirizzo $s7
c Addizionare -35 al contenuto del registro di indirizzo $t0 e scrivere il risultato

come contenuto del registro di indirizzo $s7
d Copiare -35 nel registro di indirizzo $t0 e addizionare al contenuto del registro
di indirizzo $s7
1 Gli indirizzi della Memoria principale MIPS sono dati da:
a Sequenze di 32 bit
b Sequenze di 5 bit
c Sequenze di 8 bit
d Sequenze di 64 bit
2 Le dimensioni di 1 Kappa, 1 Mega, 1 Giga corrisponsono:
a Ai valori 1 Kappa = circa un Milione, 1 Mega= circa un Miliardo, 1 Giga =

circa Mille Miliardi
b Ai valori 1 Kappa = circa Cento, 1 Mega= circa Mille, 1 Giga = circa un

Milione
c Ai valori 1 Kappa = circa Mille, 1 Mega= circa un Milione, 1 Giga = circa un

Miliardo
d Ai valori 1 Kappa = circa Mille, 1 Mega= circa 10 Milioni, 1 Giga = circa 10

Miliardi
3 Il numero di locazioni della Memoria principale MIPS è dato dal:
a Valore 25
b Valore 232-1
c Valore 232
d Valore 231-1
4 Il contenuto di una locazioni della Memoria principale MIPS è dato da:
a Una sequenza di 64 bit
b Una sequenza di 32 bit
c Una sequenza di 5 bit
d Una sequenza di 8 bit
5 In Assembly MIPS, l'operazione di leggere la parola che inizia all'indirizzo di

Memoria calcolato tramite il registro Base di indirizzo $t1 e l'Offset 9 e scriverla nel
registro di indirizzo $s2 è eseguita dalla:
a Istruzione sw $t1, 9 ($s2)
b Istruzione lw $t1, 9 ($s2)
c Istruzione sw $s2, 9 ($t1)
d Istruzione lw $s2, 9 ($t1)
6 L'istruzone Assembly MIPS lw $t5, 4($s0):

a Legge la parola di Memoria che inizia dall'indirizzo dato dalla somma del
contenuto del registro Base di indirizzo $t5 più l'Offset 4, e la scrive come
contenuto del registro di indirizzo $s0
b Legge la parola di Memoria che inizia dall'indirizzo dato dalla somma del
contenuto del registro Base di indirizzo $s0 più l'Offset 4, e la scrive come
contenuto del registro di indirizzo $t5
c Scrive il contenuto del registro di indirizzo $t5 nella parola di Memoria che
inizia dall'indirizzo dato dalla somma del contenuto del registro base di
indirizzo $s0 più l'Offset 4
d Scrive il contenuto del registro di indirizzo $s0 nella parola di Memoria che
inizia dall'indirizzo dato dalla somma del contenuto del registro base di
indirizzo $t5 più l'Offset 4
7 In Assembly MIPS, l'operazione di scrittura del contenuto del registro di indirizzo

$s3 nella parola che inizia all'indirizzo di Memoria calcolato tramite il registro Base
di indirizzo $t0 e l'Offset 8 è eseguita dalla:
a Istruzione lw $s3, 8 ($t0)
b Istruzione sw $t0, 8 ($s3)
c Istruzione sw $s3, 8 ($t0)
d Istruzione lw $t0, 8 ($s3)
8 L'istruzone Assembly MIPS sw $t1, 4($s5) :

a Legge la parola di Memoria che inizia dall'indirizzo dato dal contenuto del
registro Base di indirizzo $s5 più l'Offset 4 e la scrive come contenuto del
registro di indirizzo $t1
b Scrive il contenuto del registro di indirizzo $s5 nella parola di Memoria che
inizia dall'indirizzo dato dal contenuto del registro Base di indirizzo $t1 più
l'Offset 4
c Scrive il contenuto del registro di indirizzo $t1 nella parola di Memoria che
inizia dall'indirizzo dato dal contenuto del registro Base di indirizzo $s5 più
l'Offset 4
d Legge la parola di Memoria che inizia dall'indirizzo dato dal contenuto del
registro Base di indirizzo $t1 più l'Offset 4 e la scrive come contenuto del
registro di indirizzo $s5
9 Per l'istruzione load word la modalità di indirizzamento tramite Base e Offset

calcola:
a L'indirizzo di una parola di Memoria da cui leggere un dato
b L'indirizzo di un registro del processore da cui leggere un dato
c L'indirizzo di una locazione di Memoria in cui scrivere un dato
d L'indirizzo di un registro del processore in cui scrivere un dato
10 Per l'istruzione store word la modalità di indirizzamento tramite Base e Offset

calcola:
a L'indirizzo di un registro del processore in cui scrivere un dato

b L'indirizzo di un registro del processore da cui leggere un dato
c L'indirizzo di una locazione di Memoria da cui leggere un dato
d L'indirizzo di una parola di Memoria in cui scrivere un dato

1 La traduzione in Assembly MIPS dell'assegnamento val = A[3], associando a val il
registro di indirizzo $t0, ed assumendo che l'indirizzo del registro Base dell'Array di
numeri interi è $s1, è data da:
a L'istruzione sw $s1, 12 ($t0)
b L'istruzione sw $t0, 12 ($s1)
c L'istruzione lw $s1, 12 ($t0)
d L'istruzione lw $t0, 12 ($s1)
2 Il valore dell'Offset nell'istruzione Assembly MIPS lw $t0, 5($s3) è rappresentato

nel Formato corrispondente in Linguaggio Macchina mediante:
a I 5 bit del campo rt del Formato di Tipo R
b I 16 bit del campo immediato del Formato di Tipo I
c I 6 bit del campo Funzione del Formato di Tipo R
d I 5 bit del campo rs del Formato di Tipo I
3 Nel Linguaggio Macchina MIPS, la Modalità di Indirizzamento dell'istruzione store

word calcola:
a L'indirizzo del primo Byte della parola di Memoria dove leggere il dato da
scrivere in un registro
b L'indirizzo del registro che contiene l'operando da scrivere in Memoria
c L'indirizzo del registro dove scrivere una copia dell'operando letto dalla
Memoria
d L'indirizzo del primo Byte della parola di Memoria dove scrivere il dato letto
da un registro
4 La suddivisione in campi del Formato dell'istruzione load word

10001110000010010000000000000111 in Linguaggio Macchina MIPS è data da:
a Le 6 sottosequenze 100011, 10000, 01001, 00000, 00000, 000111
b Le 4 sottosequenze 100011, 10000, 01001, 0000000000000111
c Le 4 sottosequenze 100011, 1000001001000000, 00000, 00111
d Le 3 sottosequenze 100011, 10000, 010010000000000000111
5 L'indirizzo del registro Base nel Formato dell'istruzione in Linguaggio Macchina

store word 101011, 01000, 01111, 0000000000000001 è dato da:
a La sottosequenza 0000000000000001
b La sottosequenza 01111
c La sottosequenza 101011
d La sottosequenza 01000
6 Il registro Base di un Array contiene:
a L'indirizzo del primo Byte della parola di Memoria in cui è memorizzato

l'elemento A[0]
b Il valore dell'elemento A[0]
c L'indirizzo di Memoria in cui è memorizzato l'elemento A[1]
d Il valore dell'elemento A[1]
7 L'errore "Array out of bounds" avviene quando:
a Si accede all'ultimo elemento dell'Array
b Si dichiara una dimensione di Array maggiore dello spazio di Memoria

disponibile
c Si utilizza un valore dell'indice dell'Array che determina un accesso a

locazioni di Memoria fuori dallo spazio destinato a contenere gli elementi
dell’Array
d Il valore di un elemento in un Array di interi non è rappresentabilie con 32 bit
8 La traduzione in Assembly MIPS dell'assegnamento A[5] = val, associando a val il

registro di indirizzo $s2 ed assumendo che l'indirizzo del registro Base dell'Array di
numeri interi è $t3, è data da:
a L'istruzione lw $s2, 20 ($t3)

b L'istruzione sw $s2, 20 ($t3)
c L'istruzione sw $t3, 20 ($s2)
d L'istruzione lw $t3, 20 ($s2)
9 L'indirizzo di Memoria dell'elemento B[9] di un Array di numeri interi è dato da:
a L'indirizzo dell'elemento B[0] sommato all'Offset 9
b L'indirizzo del primo Byte dell'elemento B[9] ottenuto sommando l'Offset 9 al

contenuto del registro Base dell'Array
c L'indirizzo del primo Byte dell'elemento B[9] ottenuto sommando l'Offset 36

al contenuto del registro Base dell'Array
d L'indirizzo dell'elemento B[1] sommato all'Offset 9
10 La traduzione in Assembly MIPS dell'assegnamento val = A[0], associando a val il

registro di indirizzo $t0, ed assumendo che l'indirizzo del registro Base dell'Array di
numeri interi è $s1, è data da:
a L'istruzione sw $s1, 0 ($t0)
b L'istruzione sw $t0, 0 ($s1)
c L'istruzione lw $t0, 0 ($s1)
d L'istruzione lw $s1, 0 ($t0)

1 L'esecuzione dell'istruzione Assembly MIPS beq $t1, $t2, NOME determina:
a La scrittura nei registri di indirizzi $t1 e $t2 del contenuto della locazione
Memoria che corrisponde all'etichetta NOME
b Un salto all'esecuzione dell'istruzione con etichetta NOME se i contenuti dei

registri con indirizzi $t1 e $t2 sono DIVERSI
c Un salto all'esecuzione dell'istruzione con etichetta NOME se i contenuti dei

registri con indirizzi $t1 e $t2 sono UGUALI
d La scrittura nel registro di indirizzo $t1 del contenuto del registro $t2, ed il
salto all'istruzione con etichetta NOME
2 Nel Linguaggio Assembly MIPS il salto ad una istruzione con etichetta NEW se il
valore dei registri con indirizzi $s0, $s1 sono DIVERSI è eseguito dalla:
a Istruzione jump $s0, $s1, NEW
b Istruzione bne $s0, $s1, NEW
c Istruzione beq $s0, $s1, NEW
d Istruzione jr $s1, $s0, NEW
3 Nel Linguaggio Macchina MIPS l'istruzione beq ha:
a Formato di Tipo J e Indirizzamento relativo al Program Counter

b Formato di Tipo I e Indirizzamento immediato
c Formato di Tipo I e Indirizzamento relativo al Program Counter
d Formato di Tipo J e Indirizzamento immediato
4 Il campo immediato del Formato di Tipo I dell'istruzione in Linguaggio Macchina

MIPS che traduce l'istruzione Assembly bne $t3, $t5, NOME contiene:
a La sequenza binaria che rappresenta l'etichetta NOME
b Il numero di istruzioni da saltare in Notazione binaria
c Il valore da scrivere nel Program Counter
d Il numero di istruzioni da saltare in Notazione in complemento a 2
5 I campi del Formato dell'istruzione in Linguaggio Macchina MIPS

00010010000010000000000000000111 che traduce l'istruzione Assembly beq $s0,
$t0, ETICHETTA sono dati dalle:
a Sottosequenze 000100, 1000001000000000, 00000, 00111 rispettivamente

di lunghezza 6, 16, 5, 5
b Sottosequenze 000100, 10000010000000000000000111 rispettivamente di

lunghezza 6, 26
c Sottosequenze 000100, 10000, 01000, 00000, 00000, 000111

rispettivamente di lunghezza 6, 5, 5, 5, 5, 6
d Sottosequenze 000100, 10000, 01000, 0000000000000111 rispettivamente
di lunghezza 6, 5, 5, 16
6 Nella Modalità di Indirizzamento relativo al Program Counter il contenuto del

campo immediato è esteso di segno a 32 bit perchè:
a Il contenuto del campo immediato viene copiato in 4 Byte di Memoria che

corrispondono a 32 bit
b Il contenuto del campo immediato viene copiato in un registro e i registri del

processore MIPS contengono 32 bit
c Il contenuto del campo immediato moltiplicato per 4 è addizionato al valore

del Program Counter dall'ALU che richiede operandi a 32 bit
d Il contenuto del campo immediato viene confrontato con il contenuto del

Program Counter che contiene 32 bit
7 Nella traduzione in Linguaggio Macchina MIPS gli indirizzi dei registri che figurano
nell'istruzione Assembly beq $s2, $s3, ETICHETTA sono posti:
a Nei primi due campi di 5 bit del Formato di Tipo R nello stesso ordine che
presentano nell'istruzione Assembly
b Nei primi due campi di 5 bit del Formato di Tipo R invertendo l'ordine che
presentano nell'istruzione Assembly
c Nei campi di 5 bit del Formato di Tipo I nello stesso ordine che presentano
nell'istruzione Assembly
d Nei campi di 5 bit del Formato di Tipo I invertendo l'ordine che presentano
nell'istruzione Assembly
8 La Modalità di Indirizzamento relativo al Program Counter è associata:
a All'istruzione jump
b Alle istruzioni beq e bne
c All'istruzione sw
d All'istruzione jal
9 La Modalità di Indirizzamento relativo al Program Counter calcola l'indirizzo:
a Della istruzione da leggere in memoria, addizionando al contenuto del

Program Counter il contenuto del registro Base
b Della istruzione a cui saltare, addizionando al contenuto del Program

Counter il valore del registro Base
c Della istruzione a cui saltare, addizionando al contenuto del Program

Counter il valore del campo immediato esteso di segno
d Della istruzione a cui saltare, addizionando al contenuto del Program

Counter il valore del campo immediato esteso di segno e moltiplicato per 4
10 Nella Modalità di Indirizzamento relativo al Program Counter il contenuto del

campo immediato è moltiplicato per 4 perchè:
a Rappresenta il numero di istruzioni da saltare e ogni istruzione occupa 4
Byte di Memoria
b Rappresenta il contenuto di un registro e ogni registro è costituito da 4 Byte
c L'estensione del segno estende il campo immediato a 32 bit che

corrispondono a 4 Byte
d Il Program Counter è costitutito da 32 bit che corrispondono a 4 Byte

1 Nel Linguaggio Assembly MIPS l'istruzione j NOME esegue:
a Il salto all'istruzione del programma preceduta dall'etichetta NOME se il

contenuto di due registri è uguale
b Il ritorno al programma principale dopo l'esecuzione della procedura NOME
c Il salto alla esecuzione della procedura NOME
d Il salto incondizionato all'istruzione del programma preceduta dall'etichetta

NOME
2 L'istruzione Assembly MIPS di salto incondizionato ha:
a La forma sintattica j ETICHETTA
b La forma sintattica jump ETICHETTA
c La forma sintattica branch ETICHETTA
d La forma sintattica b ETICHETTA
3 L'istruzione del Linguaggio Macchina MIPS che traduce l'istruzione Assembly j

NOME ha:
a Formato di Tipo J e Indirizzamento relativo al Program Counter
b Formato di Tipo J e Indirizzamento pseudodiretto

c Formato di Tipo I e Indirizzamento immediato
d Formato di Tipo I e Indirizzamento relativo al Program Counter
4 I campi del Formato dell'istruzione in Linguaggio Macchina MIPS

00001011111000000000011111000011 che traduce l'istruzione Assembly j NOME sono
dati dalle:
a Sottosequenze 000010, 11111, 00000, 00000, 11111, 000011 di lunghezze 6,

5, 5, 5, 5, 6
b Sottosequenze 000010, 11111, 00000, 0000011111000011 di lunghezze 6, 5,

5, 16
c Sottosequenze 000010, 11111000000000011111000011 di lunghezze 6, 26
d Sottosequenze 000010, 1111100000000001, 11110, 00011 di lunghezze 6,

16, 5, 5
5 Il campo di 26 bit del Formato di Tipo J del Linguaggio Macchina MIPS contiene:
a L'indirizzo di salto incondizionato dell'istruzione Assembly j
b Una parte dell'indirizzo di salto incondizionato dell'istruzione Assembly j
c Un operando immediato da aggiungere al contenuto di un registro

dell'istruzione Assembly addi
d L'indirizzo di Memoria da cui prelevare un operando dell'istruzione Assembly

lw
6 I campi del Formato J dell'istruzione del Linguaggio Macchina MIPS che traduce
l'istruzione Assembly j NOME contengono:
a Sottosequenze binarie di lunghezze 6, 5, 5, 16
b Sottosequenze binarie di lunghezze 6, 16, 5, 5
c Sottosequenze binarie di lunghezze 6, 5, 5, 5, 5, 6
d Sottosequenze binarie di lunghezze 6, 26
7 Nel Linguaggio Macchina MIPS l'Indirizzamento pseudodiretto è associato:
a All'istruzione j ed al Formato di Tipo J
b All'istruzione j ed al Formato di Tipo I immediato
c Alle istruzioni beq e bne ed al Formato di Tipo I immediato
d Alle istruzioni lw e sw ed al Formato di Tipo I immediato
8 Nel Linguaggio Macchina MIPS l'Indirizzamento pseudodiretto calcola:
a L'indirizzo di Memoria da cui leggere un operando
b L'indirizzo dell'istruzione a cui saltare se i contenuti di due registri sono uguali
c L'indirizzo di Memoria in cui scrivere il risultato di una operazione

d L'indirizzo dell'istruzione a cui saltare
9 L'Indirizzamento pseudodiretto completa i 26 bit nel campo del formato di Tipo J

mediante:
a L'estensione del segno a 32 bit
b L'estensione del segno a 32 bit e la moltiplicazione per 4
c L'aggiunta dei bit più significativi del Program Counter a sinistra
d L'aggiunta di due bit 00 a destra, e dei 4 bit più significativi del Program
Counter a sinistra
10 L'Indirizzamento pseudodiretto richiede che:
a L'aggiunta dell'Offset al registro Base non determini l'errore di overflow
b Tutte le istruzioni del programma siano memorizzate in locazioni di Memoria i

cui indirizzi hanno i 4 bit più significativi che non cambiano
c Sia verificata la condizione di uguaglianza del contenuto di due registri
d L'accesso in Memoria avvenga in scrittura

1
Per mantenere lo schema dell'istruzione IF-ELSE mostrato in figura la traduzione in

Assembly MIPS della condizione logica su uguaglianza è:
a L'istruzione bne $t0, $zero, ELSE, dove ELSE è l'etichetta di istruzione_2
b L'istruzione j ELSE, dove ELSE è l'etichetta di istruzione_2
c L'istruzione bne $t0, $zero, END_IF, dove END_IF è l'etichetta di istruzione_3
d L'istruzione j END_IF dove END_IF è l'etichetta di istruzione_3
Per mantenere lo schema dell'istruzione IF-ELSE mostrato in figura la traduzione in

Assembly MIPS della condizione logica su disuguaglianza è:
a L'istruzione j ELSE, dove ELSE è l'etichetta di istruzione_2
b L'istruzione beq $t0, $t1, ELSE, dove ELSE è l'etichetta di istruzione_2
c L'istruzione j END_IF dove END_IF è l'etichetta di istruzione_3
d L'istruzione beq $t0, $t1, END_IF, dove END_IF è l'etichetta di istruzione_3
3 L'istruzione IF_ELSE del Linduaggio ad Alto Livello, nel Linguaggio Assembly:
a Viene tradotta come una chiamata di procedura che permette l’esecuzione

condizionale di due istruzioni in alternativa, a seconda del valore di verità di
una espressione logica
b Viene tradotta da una analoga istruzione if-else che permette l’esecuzione

condizionale di due istruzioni in alternativa, a seconda del valore di verità di
una espressione logica
c Non ha una corrispondente istruzione e viene tradotta combinando istruzioni

di salto condizionato ed incondizionato
d Non ha una corrispondente istruzione e viene sempre tradotta combinando

istruzioni di accesso alla Memoria principale
4 In Linguaggio Assembly la ripetizione di un insieme di istruzioni per un numero

fissato di volte può essere ottenuta:
a Mediante una specifica istruzione Assembly che corrisponde all'istruzione

FOR
b Solo scrivendo un numero di copie delle istruzioni da ripetere pari al fissato
numero di ripetizioni
c Mediante combinazioni delle istruzioni di salto condizionato e incondizionato
d Mediante ripetute chiamate di procedura
Per ottenere lo schema dell'istruzione FOR mostrato in figura la traduzione in

Assembly MIPS della condizione logica su disuguaglianza è:
a L'istruzione beq $t0, $t1, END_FOR, dove END_FOR è l'etichetta della

istruzione_2
b L'istruzione j END_FOR, dove END_FOR è l'etichetta della istruzione

istruzione_2
c L'istruzione beq $t0, $t1, CICLO, dove CICLO è l'etichetta che porta alla
ripetizione del ciclo FOR
d L'istruzione j CICLO dove CICLO è l'etichetta che porta alla ripetizione del
ciclo FOR
6 L'istruzione FOR nel Linguaggio Assembly:

a Viene tradotta da una analoga istruzione FOR che permette l’esecuzione
ripetuta di istruzioni fino a quando il valore di verità di una espressione logica
è vero
b Non ha una corrispondente istruzione e viene tradotta combinando istruzioni

c Viene tradotta come una chiamata di procedura che permette l’esecuzione

è vero
d Viene tradotta scrivendo un numero di copie delle istruzioni da ripetere pari al

7 La traduzione della inizializzazione del ciclo FOR in Linguaggio Assembly è posta:
a Prima dell'insieme di istruzioni che viene ciclicamente ripetuto
b All'interno dell'insieme di istruzioni che viene ciclicamente ripetuto
c All'interno dell'istruzione Assembly che corrisponde a FOR
d All'uscita del ciclo FOR

8
Per ottenere lo schema dell'istruzione WHILE mostrato in figura la traduzione in

Assembly MIPS della condizione logica su uguaglianza è:
a L'istruzione j END_WHILE, dove END_WHILE è l'etichetta della istruzione_2
b L'istruzione bne $t0, $t1, END_WHILE, dove END_WHILE è l'etichetta della

istruzione_2
c L'istruzione j CICLO dove CICLO è l'etichetta che porta alla ripetizione del
ciclo WHILE
d L'istruzione bne $t0, $t1, CICLO, dove CICLO è l'etichetta che porta alla
ripetizione del ciclo WHILE
9 L'istruzione WHILE nel Linguaggio Assembly:
a Viene tradotta da una analoga istruzione WHILE che permette l’esecuzione

è vero
b Viene tradotta scrivendo un numero di copie delle istruzioni da ripetere pari al

c Viene tradotta come una chiamata di procedura che permette l’esecuzione
è vero
d Non ha una corrispondente istruzione e viene tradotta combinando istruzioni

10 La traduzione in Assembly di un ciclo WHILE di un programma in Linguaggio ad

Alto Livello determina un ciclo infinito:
a Quando la condizione logica di controllo del ciclo risulta falsa
b Mai perché l'istruzione Assembly che corrisponde al WHILE esegue solo un

numero finito di cicli
c Quando manca l'inizializzazione della variabile di controllo del ciclo
d Quando il WHILE del programma in Linguaggio ad Alto Livello determina un

ciclo infinito
1 Nel Linguaggio Macchina per passare alla esecuzione di una procedura è
necessario:
a Scrivere il nome della procedura in Memoria seguito dall'elenco dei relativi

parametri con una istruzione load word
b Scrivere in una istruzione il nome della procedura seguito dall'elenco dei

relativi parametri
c Scrivere il nome della procedura in un registro del processore seguito

dall'elenco dei relativi parametri con una istruzione store word
d Porre l'indirizzo della prima istruzione della procedura nel Program Counter, e
salvare l'indirizzo di ritorno all'esecuzione del programma chiamante con una
istruzione di salto
2 Nel Linguaggio Macchina l'indirizzo di ritorno dalla chiamata di una procedura è:
a L'indirizzo dell'ultima istruzione della procedura chiamata
b L'indirizzo della istruzione del programma chiamante che precede l'istruzione

jal di salto alla esecuzione della procedura
c L'indirizzo della istruzione del programma chiamante successiva alla istruzione

jal di salto alla esecuzione della procedura
d L'indirizzo della prima istruzione della procedura chiamata
3 Nel Linguaggio Macchina MIPS i valori dei parametri vengono passati alla
procedura chiamata:
a Nella esecuzione del programma chiamante scrivendoli nei registri $a0, $a1,
$a2, $a3 prima di effettuare il salto alla esecuzione della procedura
b Nella esecuzione del programma chiamante scrivendoli nei registri $v0, $v1
prima di effettuare il salto alla esecuzione della procedura
c Nella esecuzione del programma chiamante scrivendoli nel registro $ra prima
di effettuare il salto alla esecuzione della procedura
d Nella esecuzione del programma chiamante scrivendoli nei registri $t e $s

durante l'esecuzione della procedura
4 Nel Linguaggio Macchina MIPS i valori calcolati dalla procedura chiamata vengono
passati al programma chiamante:
a Nella esecuzione della procedura scrivendoli nel registro $ra prima di effettuare
il salto di ritorno al programma chiamante
b Nella esecuzione della procedura scrivendoli nei registri $a0, $a1, $a2, $a3
durante l'esecuzione della procedura
c Nella esecuzione della procedura scrivendoli nei registri $v0, $v1 durante
l'esecuzione della procedura
d Nella esecuzione della procedura scrivendoli nei registri $t e $s durante

l'esecuzione della procedura
5 Nel Linguaggio Macchina MIPS l'indirizzo di ritorno al programma chiamante è

salvato:
a Nella esecuzione della procedura scrivendolo nel registro $v0 prima di
effettuare il salto di ritorno alla esecuzione del programma chiamante
b Nella esecuzione del programma chiamante scrivendolo nel registro $a0,

prima di effettuare il salto alla esecuzione della procedura
c Nel registro riservato $ra nella esecuzione della istruzione jal che effettua il
salto alla procedura
d Nella esecuzione del programma chiamante scrivendolo in uno dei registri $t e

$s, prima di effettuare il salto alla esecuzione della procedura
6 Nel Linguaggio Macchina MIPS il ritorno alla esecuzione del programma

chiamante è effettuato:
a Da una istruzione contenuta nel call-stack
b Mediante l'esecuzione della istruzione jal che alla fine della procedura effettua
il salto di ritorno al programma chiamante
c Mediante l'esecuzione della istruzione j che alla fine della procedura effettua il
salto di ritorno al programma chiamante
d Mediante l'esecuzione della istruzione jr che alla fine della procedura effettua il
salto di ritorno al programma chiamante
7 Le chiamate di procedura annidate sono gestite:
a Dal Compilatore
b Utilizzando una struttura dati di Tipo Array, ponendo le informazioni relative ad
ogni procedura negli elementi dell'Array
c Utilizzando i registri del processore
d Utilizzando una struttura dati di Tipo stack, scrivendo le informazioni relative ad

ogni procedura in un segmento, detto frame, delle locazioni di Memoria
assegnate allo stack
8 L'errore di call stack overflow avviene quando:
a Il numero delle chiamate di procedura effettuate non può essere rappresentato

con 32 bit
b Si esaurisce lo spazio di Memoria assegnato alla struttura dati call stack
c Una procedura chiamata calcola un valore che non può essere rappresentato
con 32 bit nel call stack
d Il numero dei parametri della procedura non può essere rappresentato con 5
bit nel call stack
9 Nel Linguaggio macchina MIPS il Formato e la Modalità di Indirizzamento

dell'istruzione jal sono:
a Formato di Tipo I e Indirizzamento relativo al Program Counter
b Formato di Tipo R e Indirizzamento immediato
c Formato di Tipo J e Indirizzamento pseudodiretto

d Formato di Tipo J e Indirizzamento tramite registro
10 Nel Linguaggio macchina MIPS il Formato e la Modalità di Indirizzamento

dell'istruzione jr sono:
a Formato di Tipo R e Indirizzamento immediato
b Formato di Tipo J e Indirizzamento pseudodiretto
c Formato di Tipo R e Indirizzamento tramite registro
d Formato di Tipo I e Indirizzamento relativo al Program Counter

1 L'esecuzione dell'istruzione Assembly MIPS slt $t0, $s1, $s2:
a Pone nel registro $t0 il più piccolo dei valori contenuti nei registri $s1 e $s2
b Salta all'indirizzo contenuto nel registro $t0 se il valore contenuto nel registro
$s1 è minore del valore contenuto nel registro $s2, altrimenti continua in
sequenza
c Pone nel registro $t0 il valore 1 se, in Notazione in complemento a 2, il valore

contenuto nel registro $s1 è minore del valore contenuto nel registro $s2 ,
altrimenti pone 0
d Pone nel registro $t0 il più grande dei valori contenuti nei registri $s1 e $s2
2 La traduzione in Linguaggio Macchina MIPS dell'istruzione slt $s1, $t3, $t4 ha:
a Formato di Tipo R e Indirizzamento tramite registro
b Formato di Tipo R e Indirizzamento immediato
c Formato di Tipo I e Indirizzamento relativo al Program Counter
d Formato di Tipo J e Indirizzamento pseudodiretto
3 Il Tipo di dato unsigned è rappresentato da:
a Sequenze binarie nella Notazione in complemento a 2
b Sequenze binarie nella Notazione posizionale pesata

c Sequenze binarie nella Notazione in modulo e segno
d Sequenze binarie nella Notazione in virgola mobile
4 Nella rappresentazione con 32 bit del Tipo di dato unsigned il bit più a sinistra è:
a Associato al peso negativo -231
b Associato al peso positivo 231
c Il bit di segno separato dal modulo
d Sempre uguale a 0
5 I valori unsigned rappresentati da sequenze di 32 bit sono compresi:
a Nell'intervallo [-128, 127]
b Nell'intervallo [-231, 231-1]
c Nell'intervallo [0, 232-1 ]
d Nell'intervallo [0, 127 ]
6 La regola che segnala l'Overflow per la somma di interi con segno nella Notazione
in Complemento a 2 in base agli ultimi due riporti calcolati:
a Si applica anche per gli interi unsigned

b Si applica solo per gli interi positivi unsigned
c Si applica solo per gli interi negativi unsigned
d Non si applica per gli interi unsigned
7 Le istruzioni Assembly MIPS con Codici Operativi addu e subu eseguono:
a Addizione e sottrazione di operandi unsigned contenuti in due registri del

processore
b Addizione e sottrazione di operandi con segno contenuti in due registri del

processore
c Addizione e sottrazione di operandi unsigned contenuti in Memoria
d Addizione e sottrazione di operandi con segno contenuti in Memoria
8 Per le istruzione Logiche and, or il Linguaggio Assembly:
a Ha le corrispondenti istruzioni per operandi unsigned andu, oru
b Ha la corrispondente istruzione andu per operandi unsigned solo per

l'operatore AND
c Non ha le corrispondenti istruzioni per operandi unsigned perché le operazioni

sono eseguite bit a bit
d Ha la corrispondente istruzione oru per operandi unsigned solo per l'operatore

OR
9 L'esecuzione dell'istruzione Assembly MIPS sltu $t0, $s1, $s2:
a Pone nel registro $t0 il valore 1 se, in Notazione posizionale pesata senza
segno, il valore contenuto nel registro $s1 è minore del valore contenuto nel
registro $s2 , altrimenti pone 0
b Salta all'indirizzo contenuto nel registro $t0 se il valore unsigned contenuto nel
registro $s1 è minore del valore unsigned contenuto nel registro $s2, altrimenti
continua in sequenza
c Pone nel registro $t0 il più piccolo dei valori unsigned contenuti nei registri $s1
e $s2
d Pone nel registro $t0 il più grande dei valori unsigned contenuti nei registri $s1
e $s2
10
Le istruzioni in figura possono essere tradotte in Assembly MIPS:

a
Dalle istruzioni in figura

c
d
1 L'esecuzione dell'istruzione Assembly MIPS slti $s1, $t2, 35:
a Sottrae al contenuto del registro di indirizzo $t2 il valore costante 35, e pone il
risultato in $s1
b Stabilisce se il contenuto del registro di indirizzo $t2 è minore del valore

costante 35, e pone in $s1 il valore 1 se la relazione è vera altrimenti pone 0
c Stabilisce se il contenuto del registro di indirizzo $s1 è minore del valore

costante 35, e pone in $t2 il valore 1 se la relazione è vera altrimenti pone 0
d Stabilisce se il contenuto del registro di indirizzo $t2 è minore del valore

costante 35, e pone in $s1 il contenuto di $t2 se la relazione è vera altrimenti
pone 35
2 L'istruzione in Linguaggio Macchina MIPS che traduce set on less then immediato
ha:
a Formato di Tipo I e Indirizzamento pseudodiretto
b Formato di Tipo I e Indirizzamento tramite Base e Offset
c Formato di Tipo R e Indirizzamento immediato
d Formato di Tipo I e Indirizzamento immediato
3 Il valore della costante presente nell'istruzione Assembly MIPS slti $s1, $t2, -50
viene scritto:
a In Notazione in modulo e segno nei 16 bit del campo immediato del formato di
Tipo I
b In Notazione in complemento a 2 nei 16 bit del campo immediato del formato

di Tipo I
c In Notazione posizionale pesata nei 16 bit del campo immediato del formato di
Tipo I
d Nel registro destinazione del formato di Tipo I
4 L'operando costante dell'istruzione slti $s0, $t1, -70 si ottiene:
a Effettuando l'estensione del segno a 32 bit della sequenza di 16 bit nel campo
immediato che rappresenta il valore costante
b Completando a 32 bit la sequenza di 16 bit nel campo immediato, che

rappresenta il valore costante, aggiungendo sempre bit tutti uguali a 0
c Leggendo il valore contenuto nel registro $t1
d Leggendo il valore contenuto nel registro $s0
5 L'operando costante dell'istruzione set on less then immediato ha un valore

compreso:
a Tra il minimo 0 ed il massimo 232-1
b Tra il minimo negativo -231 ed il massimo positivo 231-1

c Tra il minimo 0 ed il massimo 216-1
d Tra il minimo negativo -215 ed il massimo positivo 215-1
6 L'operando costante dell'istruzione ori $s0, $t2, 25 si ottiene:
a Leggendo il valore contenuto nel registro $t1
b Effettuando l'estensione del segno a 32 bit della sequenza di 16 bit nel campo
immediato che rappresenta il valore costante
c Completando a 32 bit la sequenza di 16 bit nel campo immediato, che

rappresenta il valore costante, con bit tutti uguali a 0
d Leggendo il valore contenuto nel registro $s0
7 Le istruzioni in Linguaggio Macchina MIPS che traducono le istruzioni logiche andi

e ori:
a Hanno Formato di Tipo R e Indirizzamento immediato
b Hanno Formato di Tipo I e Indirizzamento tramite Base e Offset
c Hanno Formato di Tipo I e Indirizzamento immediato
d Hanno Formato di Tipo I e Indirizzamento pseudodiretto
8 L'istruzione Assembly MIPS ori $s0, $t3, 9 effettua:

a L'OR bit a bit tra il valore contenuto nel registro $s0 e il valore 9 rappresentato
nei 16 bit del campo immediato completato a 32 bit aggiungendo tutti bit uguali
a 0, il risultato è posto in $t3
b L'OR bit a bit tra il valore contenuto nel registro $t3 e il valore 9 rappresentato
nei 16 bit del campo immediato completato a 32 bit aggiungendo tutti bit uguali
a 0, il risultato è posto in $s0
c Il confronto tra il valore contenuto nel registro $t3 e il valore 9 rappresentato

nei 16 bit del campo immediato, e pone in $s0 il valore minore
d Il confronto tra il valore contenuto nel registro $t3 e il valore 9 rappresentato

nei 16 bit del campo immediato, e pone in $s0 il valore maggiore
9 Un valore la cui rappresentazione richiede più di 16 bit significativi:
a Può essere l'operando immediato di una istruzione Assembly MIPS con

Formato di Tipo I solo se è un numero positivo
b Non può essere l'operando immediato di una istruzione Assembly MIPS con
Formato di Tipo I
c Può essere l'operando immediato di una istruzione Assembly MIPS con

Formato di Tipo I utilizzando la Notazione in modulo e segno
d Può essere l'operando immediato di una istruzione Assembly MIPS con

Formato di Tipo I solo per le istruzioni con operandi unsigned
10
b
Dall'istruzione in figura
d
1 I caratteri rappresentati nella codifica ASCII sono:
a In totale 64 caratteri stampabili
b In totale 52 costituiti da 26 simboli dell'alfabeto inglese minuscolo e

maiuscolo
c In totale 32 costituiti dai 26 caratteri dell'alfabeto inglese minuscolo e 6

simboli di punteggiatura
d In totale 128 costituiti da 95 caratteri stampabili e 33 simboli non stampabili
2 Il codice ASCII utilizza sequenze binarie:
a Di lunghezza 16
b Di lunghezza 32
c Di lunghezza 7
d Di lunghezza 8
3 Il codice ASCII esteso utilizza sequenze binarie:
a Di lunghezza 16
b Di lunghezza 8
c Di lunghezza 32
d Di lunghezza 7
4 I codici ASCII sono compresi tra:
a Il minimo -64 e il massimo 63
b Il minimo 0 e il massimo 63
c Il minimo -128 e il massimo 127
d Il minimo 0 e il massimo 127
5 Il sistema di codifica Unicode:
a Include solo i codici ASCII dei caratteri stampabili
b Non include la codifica ASCII
c Include solo i codici ASCII dei caratteri non stampabili
d Include la codifica ASCII come sottinsieme
6 Il sistema di codifica Unicode UTF-8 utilizza:
a Sequenze composte da un numero variabile di Byte per codificare i

caratteri
b Solo sequenze di un Byte per rappresentare i caratteri

c Sempre sequenze di 32 bit per rappresentare i caratteri
d Codici sia negativi che positivi per rapresentare i caratteri
7 Il sistema di codifica Unicode UTF-16 utilizza sequenze binarie:
a Di lunghezza 32
b Di lunghezza 8
c Di lunghezza 16
d Di lunghezza 7
8 L'assegnamento val='A' con val corrispondente al registro $s1 si traduce in

Assembly MIPS:
a Con l'istruzione add $s1, $zero, 'A'
b Con l'istruzione ori $s1, $zero, 65
c Con l'istruzione ori $s1, $zero, 'A'
d Con l'istruzione ori $zero, $s1, 65

9
Una traduzione in Assembly MIPS delle istruzioni in figura è data:
a
c
10
Ricordando che il carattere A ha codice ASCII decimale 65, una traduzione

Assembly MIPS delle istruzioni in figura è data:
a

c
d
1 L'operazione effettuata dall'esecuzione dell'istruzione lb $t0, 30($s1) è:
a Scrivere la sequenza di 8 bit in una locazione di Memoria dopo averla letta

negli 8 bit meno significativi del registro $t0
b Leggere la sequenza di 8 bit contenuti in una locazione di Memoria e scriverla

negli 8 bit meno significativi del registro $t0 di 32 bit, con estensione del segno
a 32 bit
c Leggere la sequenza di 16 bit contenuti in due locazioni successive di Memoria

e scriverla nei 16 bit meno significativi del registro $t0 di 32 bit, ponendo a 0 il
valore dei rimanenti bit
d Scrivere 16 bit in due locazioni successive di Memoria dopo averli letti dai 16
bit meno significativi del registro $t0
2 L'operazione effettuata dall'esecuzione dell'istruzione lhu $t0, 30($s1) è:
a Leggere la sequenza di 16 bit contenuti in due locazioni successive di Memoria

b Scrivere la sequenza di 16 bit in due locazioni successive di Memoria dopo

averla letta nei 16 bit meno significativi del registro $t0
c Leggere la sequenza di 8 bit contenuti in una locazione di Memoria e scriverla

a 32 bit
d Scrivere la sequenza di 8 bit in una locazione di Memoria dopo averla letta

3 L'operazione effettuata dall'esecuzione dell'istruzione sb $t0, 30($s1) è:
a Leggere la sequenza di 8 bit contenuti in una locazione di Memoria e scriverla

a 32 bit
b Scrivere la sequenza di 8 bit in una locazione di Memoria dopo averla letta

c Leggere la sequenza di 16 bit contenuti in due locazioni successive di Memoria

d Scrivere 16 bit in due locazioni successive di Memoria dopo averli letti dai 16
bit meno significativi del registro $t0
4 L'operazione effettuata dall'esecuzione dell'istruzione sh $t0, 30($s1) è:
a Scrivere la sequenza di 8 bit in una locazione di Memoria dopo averla letta

b Leggere la sequenza di 16 bit contenuti in due locazioni successive di Memoria

c Leggere la sequenza di 8 bit contenuti in una locazione di Memoria e scriverla

a 32 bit
d Scrivere la sequenza di 16 bit in due locazioni successive di Memoria dopo

averla letta nei 16 bit meno significativi del registro $t0
5 La traduzione in Linguaggio Macchina dell'istruzione lbu utilizza:
a Il Formato di Tipo I e l'Indirizzamento tramite relativo al Program Counter
b Il Formato di Tipo R e l'Indirizzamento Immediato
c Il Formato di Tipo I e l'Indirizzamento immediato
d Il Formato di Tipo I e l'Indirizzamento tramite Base e Offset
6 La traduzione in Linguaggio Macchina dell'istruzione sh utilizza:
a Il Formato di Tipo R e l'Indirizzamento Immediato
b Il Formato di Tipo I e l'Indirizzamento tramite Base e Offset
c Il Formato di Tipo I e l'Indirizzamento immediato
d Il Formato di Tipo I e l'Indirizzamento tramite relativo al Program Counter
7 La Modalità di Indirizzamento di lh fornisce:
a L'idirizzo della prima delle due locazini di Memoria in cui scrivere il dato
rappresentato da 16 bit
b L'idirizzo della locazine di Memoria da cui leggere il dato rappresentato da 8 bit
c L'idirizzo della prima delle due locazini di Memoria da cui leggere il dato
d L'idirizzo della locazine di Memoria in cui scrivere il dato rappresentato da 8 bit
8 La Modalità di Indirizzamento di sb fornisce: C GIUSTA
a L'idirizzo della locazine di Memoria da cui leggere il dato rappresentato da 8 bit
b L'idirizzo della prima delle due locazini di Memoria in cui scrivere il dato
c L'idirizzo della locazine di Memoria in cui scrivere il dato rappresentato da 8 bit
d L'idirizzo della prima delle due locazini di Memoria da cui leggere il dato
9 Le istruzioni lhu, sh possono essere utilizzate:
a Per il trasferimento di caratteri Unicode a 16 bit e di valori dichiarati short
b Per il trasferimento di caratteri ASCII
c Per il trasferimento di valori dichiarati int
d Per il trasferimento di valori dichiarati long
10 Le istruzioni lbu, sb possono essere utilizzate:
a Per il trasferimento di valori dichiarati int
b Per il trasferimento di caratteri Unicode a 16 bit e di valori dichiarati short

c Per il trasferimento di caratteri ASCII a 7 e 8 bit e di valori dichiarati byte
d Per il trasferimento di valori dichiarati long

1 La traduzione in Assembly MIPS dell'assegnamento val = A[6] con $s3 registro
Base dell'Array di INTERI A[] e assegnado il registro $t0 alla variabile val è data:
a Dell'istruzione sw $t0, 24 ($s3)
b Dell'istruzione lw $t0, 6 ($s3)
c Dell'istruzione lw $s3, 24 ($t0)
d Dell'istruzione lw $t0, 24 ($s3)
2 La traduzione in Assembly MIPS dell'assegnamento A[3] = val con $s3 registro

Base dell'Array di INTERI A[] e assegnado il registro $t0 alla variabile val è data:
a Dell'istruzione sw $s3, 24 ($t0)
b Dell'istruzione lw $t0, 24 ($s3)
c Dell'istruzione sw $t0, 12 ($s3)
d Dell'istruzione sw $t0, 3 ($s3)
3 La traduzione in Assembly MIPS dell'assegnamento val = A[k] con A[] Array di

INTERI è data:
a

c
4 La traduzione in Assembly MIPS dell'assegnamento A[k] = val con A[] Array di

INTERI è data:
a

c
5 La traduzione in Assembly MIPS dell'assegnamento val = testo[9] con $t1 registro

Base dell'Array di caratteri ASCII testo[] e assegnado il registro $s5 alla variabile val
è data:
a Dell'istruzione lbu $t1, 9 ($s5)

b Dell'istruzione sb $s5, 9 ($t1)
c Dell'istruzione lbu $s5, 9 ($t1)
d Dell'istruzione lbu $s5, 36 ($t1)
6 La traduzione in Assembly MIPS dell'assegnamento testo[9] = val con $t1 registro

Base dell'Array di caratteri ASCII testo[] e assegnado il registro $s5 alla variabile val
è data:
a Dell'istruzione lbu $s5, 9 ($t1)
b Dell'istruzione sb $t1, 9 ($s5)
c Dell'istruzione sb $s5, 9 ($t1)
d Dell'istruzione sb $s5, 36 ($t1)
7 La traduzione in Assembly MIPS dell'assegnamento val = testo[k] con testo[] Array

di caratteri ASCII è data:
a
c
8 La traduzione in Assembly MIPS dell'assegnamento testo[k] = val con testo[] Array

di caratteri ASCIII è data:

b

d
9 La traduzione in Assembly MIPS dell'assegnamento val = A[8] con $t4 registro

Base dell'Array di caratteri Unicode a 16 bit A[] e assegnado il registro $s2 alla
variabile val è data:
a Dall'istruzione lbu $s2, 8 ($t4)
b Dall'istruzione sh $s2, 16 ($t4)
c Dall'istruzione sw $t4, 32 ($s2)
d Dall'istruzione lhu $s2, 16 ($t4)
10 La traduzione in Assembly MIPS dell'assegnamento A[8] = val con $t4 registro

Base dell'Array di caratteri Unicode a 16 bit A[] e assegnado il registro $s2 alla
variabile val è data:
a Dall'istruzione lbu $s2, 8 ($t4)
b Dall'istruzione sh $s2, 16 ($t4)
c Dall'istruzione sw $t4, 32 ($s2)
d Dall'istruzione lhu $s2, 16 ($t4)

1 Il calcolo dell'indirizzo dell'elemento A[k] di un Array di numeri INTERI si effettua:
a Moltiplicando l'indice k per 4 e addizionando il valore ottenuto al contenuto

del registro Base dell'Array
b Addizionando il valore dell'indice k al contenuto del registro Base dell'Array
c Moltiplicando l'indice k per 2 e addizionando il valore ottenuto al contenuto

d Moltiplicando l'indice k per 4
2 La moltiplicazione per 4 dell'indice k si effettua:
a Mediante l'istruzione sll di shift logico a sinistra indicando uno shift di 4

posizioni
b Mediante l'istruzione sld di shift logico a destra indicando uno shift di 2

posizioni
c Mediante l'istruzione sll di shift logico a sinistra indicando uno shift di 2

posizioni
d Mediante l'istruzione sld di shift logico a destra indicando uno shift di 4

posizioni
3

c

4

b

d
a
c
6 Il calcolo dell'indirizzo dell'elemento A[k] di un Array che implementa una stringa

di CARATTERI ASCII si effettua:
a Addizionando il valore dell'indice k al contenuto del registro Base dell'Array
b Moltiplicando l'indice k per 2 e addizionando il valore ottenuto al contenuto

c Moltiplicando per 2 il contenuto del registro Base dell'Array
d Moltiplicando l'indice k per 4 e addizionando il valore ottenuto al contenuto

7 Il calcolo dell'indirizzo dell'elemento A[k] di un Array che implementa una stringa
di CARATTERI Unicode a 16 bit si effettua:
a Moltiplicando l'indice k per 4 e addizionando il valore ottenuto al contenuto

b Moltiplicando l'indice k per 2
c Addizionando il valore dell'indice k al contenuto del registro Base dell'Array
d Moltiplicando l'indice k per 2 e addizionando il valore ottenuto al contenuto

a
c

a

c

10

b

d
1 In Notazione in virgola fissa il valore della sequenza binaria 1001,011 è calcolato:
In base alla regola della Notazione posizionale pesata mediante la formula in

figura
In base alla regola della Notazione in complemento a 2 mediante la formula in

figura
c
In base alla regola della Notazione posizionale pesata mediante la formula in

figura
In base alla regola della Notazione in complemento a 2 mediante la formula in

figura
2 Le cifre significative della rappresentazione di un numero sono:
a Le cifre che occupano le posizioni più a sinistra e più a destra
b Le cifre a destra della virgola

c Le cifre a sinistra della virgola
d Le cifre che contribuiscono alla determinazione del valore del numero
3 Rappresentando i numeri frazionari con sequenze di lunghezza fissata si può:
a Rappresentare con esattezza tutti i numeri compresi tra il minimo ed il

massimo rappresentabili
b Rappresentare con esattezza un sottoinsieme finito di numeri nell'intervallo

compreso tra il minimo ed il massimo rappresentabili, e con errore di
arrotondamento i rimanenti infiniti numeri in tale intervallo
c Rappresentare con esattezza solo i numeri interi compresi tra il minimo ed il

massimo rappresentabili
d Rappresentare con esattezza solo i numeri razionali compressi tra il minimo ed

il massimo rappresentabili, e con errore di arrotondamento gli irrazionali
4 L'errore di underflow si verifica quando:
a Il numero da rappresentare ha modulo minore del massimo modulo

rappresentabile
b Il numero da rappresentare ha modulo maggiore del minimo modulo

rappresentabile
c Il numero da rappresentare ha modulo minore del minimo modulo

rappresentabile
d Il numero da rappresentare ha modulo maggiore del massimo modulo
rappresentabile
5 Se il minimo modulo rappresentabile è 0.01 ed il massimo è 999 l'errore di

underflow si verifica quando il valore da rappresentare è:
a Esterno all'intervallo [-999 , 999]
b Esterno all'intervallo [-0.01 , 0.01]
c Compreso nell'intervallo (-999 , 999)
d Compreso nell'intervallo (-0.01 , 0.01)
6 La rappresentazione troncata con errore di arrotondamento di un numero

frazionario si ottiene:
a Sempre eliminando la parte frazionaria del numero
b Sostituendo cifre meno significative del numero con il valore 0
c Sempre eliminando la parte intera del numero
d Sempre considerando solo una cifra dopo la virgola
7 L'errore di arrotondamento è:
a Minore del valore del peso associato alla cifra meno significativa della
rappresentazione troncata
b Maggiore del valore del peso associato alla cifra meno significativa della
rappresentazione troncata
c Uguale ad uno
d Minore di 0.001
8 La misura dell'errore di arrotondamento della rappresentazione troncata

79854,84000 del numero 79854,84219 è data:
a Dal valore 1
b Dal valore 0,84
c Dal valore 0,85219
d Dal valore 0,00219
9 La misura dell'errore di arrotondamento della rappresentazione troncata

79854,84000 del numero 79854,84219 è limitata superiormente:
a Dal valore 10-1 = 0,1
b Dal valore 10-3= 0,001
c Dal valore 10-2 = 0,01
d Dal valore 105 = 0.00001

10 Il numero in Base 10 rappresentato in virgola fissa dalla sequenza 53498,03 è
rappresentato in Notazione scientifica in virgola mobile:
a Dalla sequenza 5349803E-2
b Dalla sequenza 5,349803E+4
c Dalla sequenza 0,5349803E+5
d Dalla sequenza 0,05349803E+6

1 Il formato dei numeri frazionari fissato dallo standard IEEE 754 precisione
SEMPLICE è:
Dato dai campi e dalla formula in figura

c
2 In Notazione polarizzata il valore del numero rappresentato dalla sequenza binaria

si ottiene:
a Calcolando il valore in modulo e segno

b Sottraendo la costante di polarizzazione dal valore della sequenza binaria
calcolato in Notazione posizionale pesata
c Addizionando la costante di polarizzazione al valore della sequenza binaria

calcolata in Notazione posizionale pesata
d Sottraendo la costante di polarizzazione al valore della sequenza binaria

calcolato in Notazione in complemento a 2
3 Nello standard IEEE 754 le cifre significative del numero rapresentato si

ottengono:
a Considerando la sequenza binaria contenuta nel campo mantissa come parte

intera, e 0 come parte frazionaria
b Considerando 0 come parte intera, e la sequenza binaria contenuta nel campo

mantissa come parte frazionaria
c In base alla sequenza binaria contenuta nel campo esponente
d Considerando un bit sottinteso uguale a 1 come parte intera, e la sequenza

binaria contenuta nel campo mantissa come parte frazionaria
4 Nello standard IEEE 754 precisione SINGOLA le 24 cifre binarie significative

corrispondono:
a A 12 cifre decimali significative
b A 15 cifre decimali significative
c A 7 cifre decimali significative

d A 11 cifre decimali significative
5 Il formato dei numeri frazionari fissato dallo standard IEEE 754 precisione DOPPIA
è:

c
6 La notazione in doppia precisione consente:
a Di eliminare l'errore di underflow e di estendere l'intervallo del minimo e

massimo modulo rappresentabile
b Di eliminare l'errore di arrotondamento e di estendere l'intervallo del minimo e
massimo modulo rappresentabile
c Di estendere l'intervallo del minimo e massimo modulo rappresentabile

aumentando l'esponente, e di ridurre l'errore di arrotondamento aumentando il
numero di cifre significative
d Di rappresentare tutte le cifre significative del numero
7 Nello standard IEEE 754 precisione DOPPIA le 53 cifre binarie significative

corrispondono:
a A 11 cifre decimali significative
b A 7 cifre decimali significative
c A 23 cifre decimali significative
d A 15 cifre decimali significative
8 Quando si verifica l'errore di underflow:
a Il valore del numero viene approssimato con il valore massimo rappresentabile
b Il valore del numero viene approssimato con il numero 0
c Il valore del numero viene approssimato con il numero -1
d Il valore del numero viene approssimato con il numero +1

9 Nello standard IEEE 754 precisione SINGOLA il massimo modulo rappresentabile
è:
a Circa 232
b Circa 2 miliardi
c Circa 4 miliardi
d Circa 3.4x1038
10 Nello standard IEEE 754 precisione DOPPIA il massimo modulo rappresentabile

è:
a Circa 4 miliardi
b Circa 2 miliardi
c Circa 1.7x10308
d Circa 264
1 Le istruzioni aritmetiche Assembly MIPS per operandi rappresentati in virgola
mobile hanno codice operativo:
a Con un numero doppio di simboli per la doppia precisione
b Uguale alle istruzioni con operandi interi
c Con suffisso .s per la singola precisione e .d per la doppia precisione
d Con prefisso .s per la singola precisione e .d per la doppia precisione
2 Le istruzioni Assembly MIPS per operandi rappresentati in virgola mobile

utilizzano:
a Solo i registri $s
b Gli stessi registri delle istruzioni con operandi interi
c I registri riservati $a e $v
d I 32 registri aggiuntivi indicati con le lettere $f
3 I numeri dichiarati float con più di 7 cifre decimali significative sono rappresentati:
a Con 32 bit in notazione in complemento a 2
b Con 32 bit nello standard IEEE 754 singola precisione con errore di
arrotondamento
c Con 64 bit nello standard IEEE 754 doppia precisione con errore di
arrotondamento
d Con 32 bit nello standard IEEE 754 singola precisione sempre in maniera
esatta
4 I numeri dichiarati double con più di 15 cifre decimali significative sono

rappresentati:
a Con 64 bit nello standard IEEE 754 doppia precisione sempre in maniera
esatta
b Con 64 bit nello standard IEEE 754 doppia precisione con errore di
arrotondamento
c Con 32 bit nello standard IEEE 754 singola precisione con errore di
arrotondamento
d Con 64 bit in notazione in complemento a 2
5 Nello standard IEEE 754 il valore MASSIMO dell'esponente polarizzato con

mantissa 0 è riservato a rappresentare:
a L'uso della notazione in complemento a 2
b Il valore 0
c Il valore infinito, che segnala la situazione anomale di un valore non

rappresentabile per errore di overflow
d Il minimo modulo rappresentabile

6 Nello standard IEEE 754 il valore MASSIMO dell'esponente polarizzato con
mantissa diversa da 0 è riservato a rappresentare:
a Il valore NaN (not a number) che segnala la situazione anomale di un calcolo

non ammissibile come la divisione per zero
b L'uso della notazione in complemento a 2
c Il massimo modulo rappresentabile
d Il valore 0
7 Nello standard IEEE 754 il numero 0 è rappresentato da una sequenza:
a Con bit tutti uguali a 1
b Con mantissa 0 ed esponente 0
c Con mantissa 0 ed esponente dato dalla sequenza di tutti bit uguali ad 1
d Con esponente 0 e mantissa data dalla sequenza di tutti bit uguali ad 1
8 Nello standard IEEE 754 il valore 0 dell'esponente polarizzato con mantissa

diversa da 0 è riservato a rappresentare:
a L'uso della notazione dei numeri denormalizzati che restringe l'intervallo dei
numeri per i quali si ha l'errore di underflow
b L'uso della notazione in complemento a 2

c Il valore 0
d Il massimo modulo rappresentabile
9 La conversione di una sequenza binaria nella corrispondente rappresentazione

ottale si può effettuare direttamente:
a Calcolando il valore della sequenza binaria utilizzando come pesi potenze

della base 8
b Suddividendo la sequenza binaria in gruppi di 4 simboli a partire da destra

(cifre meno significative), e sostituendo ad ogni gruppo il corrispondente
simbolo della base 16
c Suddividendo la sequenza binaria in gruppi di 3 simboli a partire da destra

d Calcolando il valore in base 10 e determinando la sequenza corrispondente in

base 8
10 La conversione di una sequenza binaria nella corrispondente rappresentazione

esadecimale si può effettuare direttamente:
a Suddividendo la sequenza binaria in gruppi di 3 simboli a partire da destra

b Suddividendo la sequenza binaria in gruppi di 4 simboli a partire da destra

c Calcolando il valore della sequenza binaria utilizzando come pesi potenze
della base 16
d Calcolando il valore in base 10 e determinando la sequenza corrispondente in

base 16
1 Una pseudoistruzione è:
a Una istruzione del Linguaggio Assembly non implementata a livello

Hardware, che esegue operazioni mediante altre istruzioni Assembly
implementate
b La traduzione in Linguaggio Macchina della corrispondente istruzione in

Linguaggio Assembly
c L'istruzione in Linguaggio ad alto Livello che corrisponde ad una istruzione

in Linguaggio Assembly
d Una istruzione non sintatticamente corretta che viene segnalata come

errore dal programma traduttore Assembler
2 Il codice oggetto contiene:
a Il programma in Linguaggio ad Alto Livello scritto dall'utente
b La traduzione del programma in Linguaggio Assembly fornita dal

Compilatore
c Il programma eseguibile fornito dal Linker
d La traduzione del programma in Linguaggio Macchina fornita

dall'Assembler
3 Il codice oggetto di un programma che utilizza una libreria deve:

a Essere passato al programma Loader per la traduzione in Linguaggio
Macchina
b Essere passato all'Assembler per la traduzione in Linguaggio Macchina
c Essere passato al Compilatore per la traduzione in Assembly
d Essere passato al programma Linker che effettua i collegamenti tra il

codice oggetto del programma e il codice oggetto delle procedure che
utilizza
4 Il Linker effettua:
a Il caricamento in Memoria del programma eseguibile
b I collegamenti tra il codice oggetto del programma e il codice oggetto delle

procedure che utilizza
c L'esecuzione del programma caricato in Memoria
d La traduzione del programma in Linguaggio Macchina
5 Il Loader effettua:
a La traduzione del programma in Linguaggio Assembly
b Il caricamento del programma eseguibile in Memoria, l'assegnazione dello

spazio alle strutture dati utilizzate e le inizializzazioni necessarie ad
avviarne l'esecuzione
c La traduzione del programma in Linguaggio Macchina
d I collegamenti tra il programma e le procedure
6 L'approccio alla compilazione basato sul caricamento dinamico delle librerie

effettua:
a La chiamata di procedura nel programma principale
b I collegamenti tra il codice oggetto del programma e il codice oggetto di una

procedura solo quando la procedura è chiamata in fase di esecuzione
c La traduzione in Linguaggio Macchina della procedura chiamata
d La traduzione in Linguaggio Assembly della procedura chiamata
7 Il programma eseguibile è prodotto:
a Dal Linker
b Dall'Assembler
c Dal programmatore
d Dal Sistema Operativo
8 Il Bytecode Java è:
a Eseguibile solo sull'Hardware della Java Virtual Machine

b Eseguibile solo mediante un web browser
c Eseguibile su qualunque computer che disponga di un Interprete Java
d Direttamente eseguibile su qualunque computer
9 La Java Virtual Machine è:
a Il programma che carica il bytecode Java in Memoria
b L'Hardware che esegue il bytecode Java
c La macchina astratta capace di eseguire il bytecode Java
d L'Hardware che traduce il Bytecode Java in Linguaggio macchina
10 Un Interprete Java è:
a Uno specifico dispositivo Hardware interno al computer che emula la Java

Virtual Machine
b Un programma Software che esegue il bytecode Java emulando la Java

Virtual Machine su una specifica piattaforma
c Una implementazione Harware dell'Architettura della Java Virtual Machine
d Il programma scritto dall'utente in Linguaggio ad Alto Livello Java

1 Un sistema dinamico ha la caratteristica detta feedback (retroazione) quando:
a Il comportamento del sistema descritto dallo stato in un istante di tempo non

influenza il comportamento nell'istante di tempo successivo
b Il comportamento del sistema descritto dallo stato in un istante di tempo

rimane invariato nell'istante di tempo successivo
c Il comportamento del sistema descritto dallo stato in un istante di tempo è

uguale all'output del sistema nell'istante di tempo successivo
d Il comportamento del sistema descritto dallo stato in un istante di tempo

influenza il comportamento nell'istante di tempo successivo
2 La caratteristica di feedback in un circuito digitale è rappresentata dallo schema:
a
In figura
In figura
In figura
d
In figura
3 L'Algebra di Boole è:
a L'insieme degli elementi {0, 1}
b L'insieme degli elementi "vero" e "falso"
c Una struttura di calcolo definita da un Dominio costituito da due elemeti e dagli

operatori AND, OR e NOT
d Un insieme di due elementi cui si attribuiscono i valori di verità "vero" e "falso"
4 Le funzioni Booleane sono:
a Solo le funzioni di due variabili AND e OR
b Tutte le funzioni binarie di variabili binarie

c Le funzioni che calcolano le operazioni aritmetiche con due operandi
d Solo le funzioni AND, OR e NOT
5 L'operatore XOR assume valore "vero" solo quando:
a Almeno uno dei valori delle variabili è "vero"
b Uno solo dei valori delle variabili è "vero"
c Entrambe le variabili assumono il valore "vero"
d Entrambe le variabili assumono il valore "falso"
6 Una porta logica è:
a Un dispositivo che memorizza il segnale di ingresso
b Un circuito digitale capace di calcolare una qualsiasi funzione Booleana
c Un dispositivo che amplifica il segnale di ingresso
d Un circuito digitale capace di calcolare un operatore logico dell'Algebra di

Boole
7
Il sembolo grafico in figura rappresenta:
a Una porta OR
b Una porta AND
c Una porta XOR
d Una porta NOT detta invertitore
a Una porta NOT detta invertitore
b Una porta AND

c Una porta OR
d Una porta XOR
a Una porta OR
b Una porta XOR
c Una porta AND
10
a Una porta XOR
b Una porta AND
c Una porta OR

1 La valutazione di una Espressione Booleana è rappresentata:
a Dalle Tavole di verità degli operatori logici presenti nell'Espressione
b Dalla Tavola di verità della funzione calcolata dall'Espressione
c Dal valore di verità assunto dalle variabili dell'Espressione
d Dal numero di variabili dell'Espressione che assumono valore "vero"
2 Due Espressioni Booleane sono equivalenti quando:
a Hanno la stessa lunghezza
b Hanno lo stesso numero di operatori AND, OR e NOT
c Le loro valutazioni forniscono Tavole di verità uguali
d Hanno le stesse variabili
3 Le proprietà degli operatori logici rappresentate da identità tra Espressioni

Booleane consentono di:
a Sostituire l'AND con l'OR e il valore 0 con 1, e viceversa
b Modificare il valore di verità degli operatori logici
c Determinare le Tavole di verità degli operatori logici

d Trasformare una Espressione Booleana in un'altra equivalente
4 La forma canonica Somma di Prodotti e data da:
a Un AND di OR
b Un OR di AND tale che ogni AND contiene tutte le variabile in forma normale o
complementata
c Un OR di AND
d Un AND di OR tale che ogni OR contiene tutte le variabile in forma normale o

complementata
5 Un mintermine è:
a Una funzione la cui tavola di verità contiene un solo valore 1, data dall'AND di
tutte le variabili in forma normale o complementata
b Una funzione di una sola variabile binaria
c Una funzione la cui tavola di verità contiene un solo valore 0, data dall'OR di
d La negazione di un AND di variabili Booleane
6 La forma canonica Prodotto di Somme e data da:
a Un OR di AND
b Un AND di OR tale che ogni OR contiene tutte le variabile in forma normale o
complementata
c Un AND di OR
d Un OR di AND tale che ogni AND contiene tutte le variabile in forma normale o
complementata
7 Un Maxtermine è:
a Una funzione la cui tavola di verità contiene un solo valore 0, data dall'OR di
b Una funzione che assume tutti i valori del Dominio dell'Algebra di Boole
c Una funzione la cui tavola di verità contiene un solo valore 1, data dall'AND di
d La negazione di un OR di variabili Booleane
8 La proprietà dell'insieme di opertatori AND, OR, NOT di essere funzionalmente

completo significa che:
a Ogni Espressione Booleana che contiene questi operatori può essere valuta
b Tutti questi operatori possono essere valutati mediante Tavole di verità
c Le tavole di verità di questi operatori contengono almeno un valore diverso da

0
d Data una qualunque funzione Booleana si può determinare una Espressione
Booleana in cui figurano solo gli operatori AND, OR, NOT, e la cui valutazione
è uguale alla funzione data
La forma canonica Somma di Prodotti della funzione Boleanna rappresentata dalla

Tavola di verità in figura è data:
Dall'Espressione Booleana in figura
b

10
La forma canonica Somma di Prodotti della funzione Boleanna rappresentata dalla

Tavola di verità in figura è data:
a
d
1 Una Rete Combinatoria è:
a Un circuito digitale costituito dalla connessione di porte logiche senza

determinare la presenza di cicli
b Un circuito digitale costituito dalla connessione di porte logiche in cui è

presente almeno un ciclo
c Un collegamento tra computer tramite server
d Un dispositivo capace di memorizzare sequenze binarie
2 In circuito digitale è presente un ciclo quando:
a Il circuito fornisce come output un valore costante nel tempo
b Un segnale di uscita torna ad alimentare una porta che ha contribuito a

generarlo
c L'input del circuito è uguale all'output del circuito
d Il segnale di uscita non dipende dall'input del circuito
3 La funzione Booleana calcolata da una Rete Combinatoria è:
a La funzione che fornisce il numero intero rappresentato dalla sequenza binaria

costituita dall'output della rete
b La funzione che fornisce la sequenza binaria che rappresenta lo stato della
rete
c La funzione corrispondente all'operatore logico che fornisce l'output della rete
d La funzione binaria di variabili binarie che fornisce la corrispondenza tra i valori

applicati ai terminali input della rete e i valori che si ottengono sui terminali
output della rete
4 L'Analisi di una Rete Combinatoria si effettua:
a Verificando che ad una sequenza di valori posta sui terminali input corrisponde
sempre lo stesso valore sui terminali output
b In due passi, associando alla Rete Combinatoria la equivalente Espressione

Booleana e valutando la funzione Booleana realtiva a tale Espressione
c Convertendo la sequenza binaria ottenuta sui terminali output in notazione

decimale
d In due passi, determinando l'Espressione canonica Somma di Prodotti della

funzione Booleana e costruendo la Rete Combinatoria ad essa associata
5
L'Analisi della Rete Combinatoria in figura è ottenuta mediante:
a
I due passi in figura

c

d
6

b

c

d
7

b

c
d
La Rete Combinatoria equivalente che si ricava dalla Espressione Booleana

riportata in figura è:
a
La rete riportata in figura

d

a

c

10


b

d
1 La Sintesi di una Rete Combinatoria capace di calcolare una funzione Booleana si
effettua:
a Convertendo la sequenza binaria ottenuta sui terminali output in notazione

decimale
b In due passi, determinando l'Espressione canonica Somma di Prodotti della

funzione Booleana e costruendo la Rete Combinatoria ad essa associata
c Verificando che ad una sequenza di valori posta sui terminali input corrisponde
sempre lo stesso valore sui terminali output
d In due passi, associando alla Rete Combinatoria la equivalente Espressione

Booleana e valutando la funzione Booleana realtiva a tale Espressione
2 La Rete Combinatoria corrispondente ad una Espressione canonica Somma di

Prodotti è detta:
a Rete completa
b Rete canonica
c Rete Booleana
d Rete AND to OR
3
La Sintesi di una Rete Combinatoria che calcola la funzione Booleana in figura è

ottenuta mediante:
a

b

c

d
4
ottenuta mediante:

b

c

d

5

ottenuta mediante:
a

b

c

d

6

ottenuta mediante:
a

b

c

d

7

ottenuta mediante:
a

b

c

d
8 I criteri di minimizzazione di un circuito digitale cercano di ridurre:
a Il costo del circuito digitale
b Il numero dei terminali output del circuito digitale
c Il numero dei terminali input del circuito digitale

d Lo spazio occupato e la velocità del circuito digitale
9 Il numero di livelli attraversati da un segnale in una Rete Combinatoria è dato da:
a Il numero di porte che il segnale attraversa in un ciclo della Rete Combinatoria
b Il numero dei terminali input della Rete Combinatoria a cui il segnale può
essere applicato
c Il numero di porte che il segnale attraversa a partire da un terminale input fino

a raggiungere un terminale output della Rete Combinatoria
d Il numero dei terminali output della Rete Combinatoria che forniscono segnali
distinti
10 Per ottenere una Rete Combinatoria minimale occorre ridurre:
a Il numero delle porte logiche e il massimo numero di livelli attraversato da un

segnale nella Rete
b Il costo della Rete Combinatoria
c Il numero dei terminali input della Rete Combinatoria
d Il numero dei terminali output della Rete Combinatoria

1 La funzione realizzata dal Multiplexer 2N a 1 è:
a Se la sequenza binaria degli N segnali di Controllo rappresenta il numero K,

allora sul terminale output è instradato il valore del dato input relativo al
terminale associato al numero K
b Se la sequenza binaria degli N segnali input rappresenta il numero K, allora

solo il terminale output associato al numero K ha valore 1, tutti gli altri
terminali output hanno valore 0
c Se la sequenza binaria degli N segnali dei dati input rappresenta il numero K,

allora sul terminale output è instradato il valore del segnale di Controllo
relativo al terminale associato al numero K
d Se la sequenza binaria degli N segnali input rappresenta il numero K, allora

2 Per scegliere un valore tra 16 dati input disponibili e instradarlo su un solo

terminale output si utilizza il modulo combinatorio:
a Decodificatore 4 a 24 = 16
b Multiplexer 24=16 a 1
c Multiplexer 216 a 1
d Decodificatore 16 a 216
3 Il simbolo grafico in figura rappresenta:
a Un Decodificatore 2 a 22 = 4
b Un Decodificatore 4 a 24 = 16
c Un Multiplexer 24=16 a 1
d Un Multiplexer 22 = 4 a 1
4 Il circuito
digitale in figura realizza la funzione:
a Se S=0 allora R=x∙y, se S=1 allora R=x+y
b Se x=0 allora R=x∙y, se x=1 allora R=x+y
c Se y=0 allora R=x∙y, se y=1 allora R=x+y
d Se S=0 allora R=x+y, se S=1 allora R= x∙y

5 Il
circuito digitale in figura realizza la funzione:
a Se x=0 allora R=IR[20,16], se x=1 allora R=IR[15,11]
b Se y=0 allora R=IR[20,16], se y=1 allora R=IR[15,11]
c Se S=0 allora R=IR[20,16], se S=1 allora R=IR[15,11]
d Se S=0 allora R=IR[15,11], se S=1 allora R=IR[20,16]
6 La funzione realizzata dal Decodificatore N a 2N è:
a Se la sequenza binaria degli N segnali input rappresenta il numero K, allora

b Se la sequenza binaria degli N segnali di Controllo rappresenta il numero K,

allora sul terminale output è instradato il valore del dato input relativo al
terminale associato al numero K
c Se la sequenza binaria degli N segnali dei dati input rappresenta il numero K,
allora sul terminale output è instradato il valore del segnale di Controllo
relativo al terminale associato al numero K
d Se la sequenza binaria degli N segnali input rappresenta il numero K, allora

7 Per assegnare il valore 1 al terminale output individuato tra 16 possibili uscite

disponibili e il valore 0 ai rimanenti output si utilizza il modulo combinatorio:
a Multiplexer 24=16 a 1
b Multiplexer 216 a 1
c Decodificatore 4 a 24 = 16
d Decodificatore 16 a 216
8
Il simbolo grafico in figura rappresenta:
a Un Decodificatore 3 a 23 = 8
b Un Multiplexer 23 = 8 a 1
c Un Multiplexer 28 a 1
d Un Decodificatore 8 a 28
9 Per individuare la locazione da raggiungere in un blocco di registri si utilizza:
a Un Multiplexer con un numero N di terminali input uguale alla lunghezza

dell'indirizzo dei registri
b Un Decodificatore con un numero N di terminali input uguale alla lunghezza

c Un Multiplexer con un numero N di segnali di Controllo uguale alla lunghezza

d Un Decodificatore con un numero N di terminali output uguale alla lunghezza

10 Per selezionare uno dei 32 registri del processore MIPS si utilizza:
a Un Multiplexer 25 = 32 a 1 perché l'indirizzo dei registri è di 5 bit

b Un Multiplexer 232 a 1 perché bisogna scegliere tra 32 registri
c Un Decodificatore 5 a 25 = 32 perché l'indirizzo dei registri è di 5 bit
d Un Decodificatore 32 a 232 perché bisogna scegliere tra 32 registri

1
L'Espressione Booleana in forma Somma di Prodotti della funzione Resut che

fornisce il bit del Risultato rappresentata nella Tavola di verità dell'Addizione
riportata in figura è data da:
L'espressione in figura
b
2
L'Espressione Booleana in forma Somma di Prodotti della funzione CarryOut che

fornisce il bit del Riporto sulla posizione successiva rappresentata nella Tavola di
verità dell'Addizione riportata in figura è data da:
b
3
La Rete Combinatoria associata all'Espressione Booleana in forma Somma di

Prodotti (rappresentata in figura) della funzione Result che fornisce il bit del
Risultato dell'Addizione è data da:
Il circuito in figura
b
c
4
La Rete Combinatoria associata all'Espressione Booleana in forma Somma di
Prodotti (rappresentata in figura) della funzione CarryOut che fornisce il bit del
Riporto sulla posizione successiva è data da:
b
c
5 Il simbolo grafico riportato in figura rappresenta:
a Un multiplexer 2 a 1
b L'ALU a un bit relativa alla singola posizione della sequenza
c L'ALU a 32 bit
d Il Sommatore completo che calcola l'Addizione dei bit relativi alla singola
posizione della sequenza binaria, costruito utilizzando le Reti Combinatorie
minimali
6
La Rete Combinatoria in figura rappresenta:
a L'ALU ad un bit relativa alla singola posizione della sequenza binaria
b Il Sommatore completo che calcola l'Addizione dei bit relativi alla singola
posizione della sequenza binaria
c L'ALU a 32 bit
d Un multiplexer 2 a 1
7
Nell'ALU a un bit in figura, per selezionare il risultato delle istruzioni AND e OR ai

due bit del segnale di controllo OperationS1S0 sono assegnati i valori:
a OperationS1S0=00 per AND, e OperationS 1S0=01 per OR
b OperationS1S0=01 per AND, e OperationS 1S0=00 per OR
c OperationS1S0=10 per AND, e OperationS 1S0=11 per OR
d OperationS1S0=01 per AND, e OperationS 1S0=10 per OR

8
Nell'ALU a un bit in figura, per selezionare il risultato dell'istruzione ADD ai due bit
del segnale di controllo OperationS1S0 sono assegnati i valori:
a OperationS1S0=11
b OperationS1S0=00
c OperationS1S0=01
d OperationS1S0=10
9
Il segnale output denotato con CarryOut nella Rete Combiatoria in figura è inviato:
a All'ALU ad un bit relativa alla posizione successiva come segnale di controllo

del multiplexer 2 a 1 per la scelta della forma dell'operando da utilizzare
b All'ALU ad un bit relativa alla posizione successiva come segnale di controllo

del multiplexer 4 a 1 per la scelta del risultato
c All'ALU ad un bit relativa alla posizione successiva come riporto input

CarryIn
d Come output dell'ALU a 32 bit

10 Il segnale Less è selezionato dal multiplexed 4 a 1 nella Rete Combinatoria in
figura per l'esecuzione:
a Dell'istruzione di salto condizionato su disuguaglianza
b Dell'istruzione set on less then
c Del calcolo dell'indirizzo di accesso in Memoria per le istruzioni load e store
d Per l'esecuzione della sottrazione dei due operandi

1 La Rete Combinatoria dell'ALU a 32 bit è implementata:
a Mediante una Rete Sequenziale
b Collegando 32 ALU ad un bit relative alle specifiche posizioni con

propagazione dei riporti calcolati
c Collegando l'ALU a 32 bit che effettua le operazioni logiche con l'ALU a 32 bit
che effettua le operazioni aritmetiche.
d Costruendo una rete AND to OR per ciascuna operazione implementata
2 La propagazione del riporto nell'ALU si effettua:
a Inviando il segnale di controllo Operation S1S0 a tutte le ALU ad un bit relative

alle singole posizioni
b Inviando il riporto CarryOut calcolato dall'ALU ad un bit relativa ad una

posizione come dato input del multiplexer 4 a 1 dell'ALU ad un bit relativa alla
posizione successiva
c Inviando il riporto CarryOut calcolato dall'ALU ad un bit relativa ad una

posizione come segnale di controllo del multiplexer 4 a 1 dell'ALU ad un bit
relativa alla posizione successiva
d Inviando il riporto CarryOut calcolato dall'ALU ad un bit relativa ad una

posizione come riporto input CarryIn dell'ALU ad un bit relativa alla posizione
successiva
3 Il riporto CarryIn0 input dell'ALU ad un bit relativa alla posizione meno

significativa è utilizzato:
a Come segnale di controllo posto al valore 0 nel caso dell'Addizione, e al valore
1 nel caso della Sottrazione; negli altri casi il suo valore non influenza il
risultato
b Per l'esecuzione delle istruzioni relative agli operatori logici AND, OR
c Per il controllo dell'Overflow nell'esecuzione dell'Addizione
d Sempre con il valore 0
4
Nel circuito dell'ALU ad un bit riportato in figura, per l'esecuzione dell'istruzione
SUB l'opposto del secondo operando si ottiene:
a Ponendo a 1 il segnale di controllo Bnegate per selezionare il valore

dell'operando complementato, e ponendo a 1 il segnale di controllo CarryIn0
dell'ALU ad un bit relativa alla posizione meno significativa per sommare il
valore 1 alla sequenza complementata
b Ponendo a 1 segnale di controllo Bnegate per selezionare il valore

dell'operando complementato, e ponendo a 1 il segnale di controllo Ainvert per
sommare il valore 1 alla sequenza complementata
c Ponendo a 1 segnale di controllo Bnegate per selezionare il valore

dell'operando complementato, e ponendo a 0 il riporto input CarryIn0 dell'ALU
ad un bit relativa alla posizione meno significativa
d Ponendo a 1 segnale di controllo Bnegate per selezionare il valore

dell'operando complementato, e ponendo il segnale di controllo
OperationS1S0=01 per sommare il valore 1 alla sequenza complementata
5
Nel circuito dell'ALU ad un bit riportato in figura, la selezione mediante il multiplexer

4 a 1 del risultato dell'esecuzione dell'istruzione SUB si realizza:
a Ponendo il valore del segnale di controllo OperationS1S0=00 per scegliere

l'output del Sommatore
b Ponendo il valore del segnale di controllo OperationS1S0=01 per scegliere

c Ponendo il valore del segnale di controllo OperationS1S0=10 per scegliere

d Ponendo il valore del segnale di controllo OperationS1S0=11 per scegliere
Nel circuito dell'ALU a 32 bit riportato in figura, il segnale di controllo Bnegate

fornisce anche il valore del segnale di controllo CarryIn0 del riporto input dell'ALU a
un bit relativa alla posizione meno significativa perché:
a Il valore del segnale CarryIn0 viene cambiato dal segnale Operation in base
all'istruzione da eseguire
b Il valore del segnale Binvert viene cambiato dal segnale Operation in base
all'istruzione da eseguire
c Il segnale CarryIn0 influenza solo le operazioni Aritmetiche che coinvolgono il

Sommatore e in questi casi ha lo stesso valore del segnale Bnegate; negli altri
casi il risultato non dipende dal valore di CarryIn0
d I valori assunti dai due segnali sono sempre uguali per tutte le operazione
eseguite dall'ALU
7 In base alla Legge di De Morgan l'operatore logico NOR è uguale:
a All'Addizione degli operandi complementati
b All'OR degli operandi complementati
c All'OR esclusivo degli operandi
d All'AND degli operandi complementati

8
Nel circuito dell'ALU a un bit in figura, il risultato dell''istruzione NOR si ottiene:
a Ponendo Ainvert=1 e Bnegate=1 per complementare bit a bit gli operandi, ed il

segnale di controllo OperationS1S0=00 per scegliere l'output della porta AND
b Ponendo Ainvert=0 e Bnegate=0 per complementare bit a bit gli operandi, ed il

segnale di controllo OperationS1S0=00 per scegliere l'output della porta AND
c Ponendo Ainvert=1 e Bnegate=1 per complementare bit a bit gli operandi, ed il

segnale di controllo OperationS1S0=10 per scegliere l'output del Sommatore
d Ponendo Ainvert=0 e Bnegate=0 per complementare bit a bit gli operandi, ed il
segnale di controllo OperationS1S0=10 per scegliere l'output del Sommatore
Nel circuito dell'ALU a 32 bit riportato in figura, i segnali Ainvert e Bnegate

consentono di:
a Determinare il valore del segnale Overflow
b Scegliere il risultato dell'operazione effettuata dall'ALU

c Scegliere di effettuare la Sottrazione quando sono posti entrambi a 1
d Scegliere il valore dell'operando complementato quando sono posti a 1 e non

complementato quando sono posti a 0
10 La pseudoistruzione dell'Assembly MIPS not $s1, $t0 è eseguita mediante:
a L'istruzione sub $s1, $zero, $t0
b L'istruzione nor $s1, $t0, $zero
c L'istruzione or $s1, $t0, $zero
d L'istruzione and $s1, $t0, $zero

1
Nell'ALU ad un bit relativa alla posizione più significativa il figura, il segnale output
Overflow generato dalla porta XOR è uguale a 1 quando:
a Il risultato calcolato dal Sommatore è uguale a 0
b I riporti sono diversi perché il calcolo dell'Addizione ha determinato l'Errore

di Overflow
c I segnali Ainvert e Bnegate sono entrambi uguali a 1

d I riporti sono uguali perché il calcolo dell'Addizione ha determinato l'Errore di
Overflow
2 Il valore del segnale Zero utilizzato nell'esecuzione dell'istruzione BEQ è calcolato

dall'ALU mediante:
a La porta NOR che calcola l'OR negato dei bit del risultato della sottrazione
dei due operandi dell'istruzione BEQ
b La porta XOR che calcola l'OR esclusivo dei riporti CarryIn e CarryOut
nell'ALU ad un bit relativa alla posizione più significativa
c I segnali Ainvert e Bnegate entrambi posti uguali a 1
d Il valore output CarryOut calcolato dal Sommatore dell'ALU a un bit relativa

alla posizione più significativa
3
Nell'ALU a 32 bit in figura quando il segnale output Zero vale 1 si ha che:
a Nella esecuzione dell'istruzione ADD si è determinato un Errore di Overflow
b Nella esecuzione dell'istruzione BEQ di salto condizionato su uguaglianza il

salto non viene effettuato perché gli operandi risultano diversi
c Nella esecuzione dell'istruzione BEQ di salto condizionato su uguaglianza il

salto viene effettuato perché gli operandi risultano uguali
d Nella esecuzione dell'istruzione set on less then la relazione di minore tra gli
operandi non è verificata
4
Nel simbolo grafico dell'ALU in figura, i 4 bit del segnale indicato col nome controllo
ALU, che fornisce i valori dei segnali Ainvert, Bnegate, OperationS1S0, per
l'esecuzione dell'istruzione ADD sono posti uguali a:
a Controllo ALU = 1100
b Controllo ALU = 0101
c Controllo ALU = 0000
d Controllo ALU = 0010

5
l'esecuzione dell'istruzione SUB sono posti uguali a:

6
l'esecuzione dell'istruzione AND sono posti uguali a:

7
l'esecuzione dell'istruzione OR sono posti uguali a:

8
l'esecuzione dell'istruzione NOR sono posti uguali a:

9
l'esecuzione dell'istruzione BEQ sono posti uguali a:

10
l'esecuzione delle istruzioni SUB e BEQ sono:
a Diversi perché SUB ha Formato di Tipo R e BEQ ha Formato di Tipo I
b Diversi perché per SUB si scrive il Risutato nel registro destinazione e per
BEQ si utilizza il segnale Zero calcolato dalla porta NOR
c Diversi perché SUB è una operazione Aritmetico-Logica e BEQ è una

istruzione di salto
d Uguali perché l'ALU effettua in entrambi i casi una sottrazione, ma per SUB
si utilizza il Risultato e per BEQ si utilizza il segnale Zero calcolato in base al
Risultato.
1 Il processo di computazione di una Rete Sequenziale è analogo a quello di una
Macchina di Turing perché:
a La Rete Sequenziale computa una funzione senza capacità di

memorizzazione
b La Rete Sequenziale può assumere un numero finito di stati e il valore dello

stato successivo dipende dal valore dello stato attuale e dell'input esterno
c La Rete Sequenziale è realizzata connettendo porte logiche
d La Rete Sequenziale invia i risultati calcolati su dispositivi output esterni
2 Il circuito di una Rete Sequenziale è caratterizzato da:
a Un numero finito di terminali input e output
b Presenza di porte logiche AND, OR e NOT connesse tra loro
c Assenza di cicli nei collegamenti tra le porte logiche che costituiscono la

Rete
d Presenza di cicli nei collegamenti tra le porte logiche, che determinano il

verificarsi di feedback nel comportamento dinamico del circuito
3 Dal punto di vista implementativo l'Unità Centrale di Elaborazione (CPU) di un

computer è:
a Una Rete Sequenziale

b Un circuito digitale che calcola la corrispondenza tra input e output descritta
da una funzione binaria di variabili binarie
c Una Rete Combinatoria
d Un dispositivo di memorizzazione
4 In una Rete Sequenziale il segnale periodico clock è utilizzato per:
a Sospendere l'esecuzione del programma per consentire la lettura di dati

provenienti da dispositivi esterni
b Interrompere l'esecuzione di un programma se diventa troppo lunga
c Individuare l'istante in cui avviene il cambiamento di stato della Rete

Sequenzialecon con la scrittura dei registri, e assicurare la stabilità dei valori
dei segnali calcolati
d Avviare l'esecuzione del programma
5 La relazione che lega la Frequenza con la Durata di un segnale periodico è:
a Frequenza /Durata = 1
b Frequenza + Durata = 1
c Frequenza = 1 / Durata
d Frequenza = - Durata
6 La Frequenza di un segnale periodico è data da:
a Il numero di ripetizioni del periodo che si verificano nell'unità di tempo
b La durata del periodo del segnale
c L'ampiezza dell'intervallo di tempo in cui il segnale ha valore alto
d Il rapporto tra le ampiezze degli intervalli in cui il segnale è alto e basso
7 L'unità di misura della Frequenza di un segnale periodico, denominata Hertz e

rappresentata dal simbolo Hz, è riferita a:
a Il rapporto tra la durata del periodo del segnale e l'unità di tempo di un

secondo
b Il numero di ripetizioni del periodo che si verificano in un secondo
c Il rapporto tra la durata del periodo del segnale e l'unità di tempo di un

minuto
d Il numero di ripetizioni del periodo che si verificano in un minuto
8 La frequenza di un segnale periodico data da un Giga Hertz corrisponde al valore:
a 1 GHz = 1012 cicli al secondo
b 1 GHz = 106 cicli al secondo

c 1 GHz = 103 cicli al secondo
d 1 GHz = 109 cicli al secondo
9 La tecnica di Temporizzazione sensibile ai fronti utilizzata per sincronizzare una

Rete Sequenziale sceglie uno dei fronti del segnale di clock (di salita o di discesa),
detto "fronte attivo", come istante di tempo in cui:
a Memorizzare il cambiamento di stato nei registri della Rete Sequenziale
b Eseguire i calcoli nella parte combinatoria della Rete Sequenziale
c Avviare l'esecuzione del programma
d Consentire la lettura di dati provenienti da dispositivi esterni
10
Lo schema in figura rappresenta la strutturazione di base del circuito che
implementa:
a L'Unità Aritmetico-Logica (ALU)
b La Memoria del computer
c Una Rete Combinatoria
d Una Rete Sequenziale

1 L'Unità Centrale di Elaborazione (CPU) è una Rete Sequenziale costituita da:
a L'Unità di Controllo e la Memoria
b L'Unità di Controllo e l'Unità di Elaborazione Dati (datapath)
c L'Unità Aritmetico Logica (ALU) e la Memoria
d L'Unità di Elaborazione Dati (datapath) e la Memoria
Lo schema riportato in figura rappresenta:

a La struttura dei dispositivi di memorizzazione dell'Architettura MIPS
b La struttura del circuito dell'Unità di Controllo (UC) a ciclo singolo

dell'Architettura MIPS per le istruzioni lw, sw, beq, Aritmetico-Logiche con
Formato di Tipo R, e le sue connessioni con la Memoria
c La struttura del circuito dell'Unità Aritmetico-Logica (ALU) dell'Architettura

MIPS, e le sue connessioni con la Memoria
d La struttura del circuito della Unità Centrale di Elaborazione (CPU) a ciclo

singolo dell'Architettura MIPS per le istruzioni lw, sw, beq, Aritmetico-Logiche
con Formato di Tipo R, e le sue connessioni con la Memoria
3 I dispositivi di memorizzazione posti all'interno della Unità Centrale di

Elaborazione a ciclo singolo del MIPS (CPU) sono:
a Il registro Program Counter
b Il registro Program Counter ed il blocco dei 32 Registri del processore
c Il blocco dei 32 Registri del processore
d La Memoria e l'ALU
4 L'implementazione della Unità Centrale di Elaborazione (CPU) in base

all'approccio a ciclo singolo richiede che:
a Le operazioni relative alla esecuzione di una istruzione devono avvenire tutte

durante un unico ciclo di clock
b Il prelievo dell'istruzione dalla Memoria deve avvenire in un ciclo di clock
separato dall'esecuzione delle relative operazioni
c Ogni operazione relativa all'esecuzione di una istruzione deve avvenire in un

ciclo separato
d La durata del ciclo di clok deve variare a seconda dell'istruzione da eseguire
5 La temporizzazione sensibile ai fronti della Unità Centrale di Elaborazione (CPU)

richiede che:
a La durata del ciclo di clock deve variare a seconda dell'istruzione da eseguire
b Ogni operazione relativa all'esecuzione di una istruzione deve avvenire in un

ciclo di clock separato
c Il cambiamento di stato determinato dalla scrittura dei registri deve avvenire

nell'istante di tempo individuato dal fronte di salita o di discesa scelto come
fronte attivo del segnale di clock
d La durata dell'esecuzione deve essere calcolata in base agli istanti di tempo

individuati dal fronte di salita o di discesa scelto come fronte attivo del segnale
di clock
6 La fase di Prelievo con cui inizia l'esecuzione di ogni istruzione consiste nella:
a Lettura in Memoria degli operandi dell'istruzione
b Lettura nel blocco dei Registri del processore dei 6 bit del Codice Operativo
contenuto nella sequenza binaria che rappresenta l'istruzione in Linguaggio
Macchina
c Lettura in Memoria della sequenza binaria che rappresenta l'istruzione in
Linguaggio Macchina
d Lettura nel blocco dei Registri del processore degli operandi dell'istruzione
7 L'indirizzo di accesso in Memoria utilizzato nella fase di prelievo dell'istruzione è

contenuto:
a Nel blocco dei registri del processore
b Nel registro Program Counter
c Sui terminali output del Sommatore che calcola l'aggiornamento dell'indirizzo
d Nella Unità di Controllo (UC)
8 La lettura anticipata di due Registri del processore, fatta dopo la fase di Prelievo
mentre l'Unità di Controllo calcola il valore dei segnali di controllo, è effettuata allo
scopo di:
a Ridurre il tempo di esecuzione delle istruzioni che richiedono la lettura degli

operandi nei Registri
b Calcolare l'indirizzo da scrivere nel Program Counter
c Leggere il codice operativo dell'istruzione
d Calcolare l'indirizzo della prossima istruzione da eseguire

9 Se l'istruzione in esecuzione non richiede operandi, la lettura anticipata dei due
Registri, fatta dopo la fase di Prelievo mentre l'Unità di Controllo calcola il valore dei
segnali di controllo, risulta:
a Utile perché serve per calcolare l'indirizzo della prossima istruzione da

eseguire
b Utile perché serve per calcolare l'indirizzo da scrivere nel Program Counter
c Utile perché serve per leggere il codice operativo dell'istruzione
d Inutile, ma non determina spreco di tempo perché è effettuata

contemporaneamente ad altre operazioni necessarie per l'esecuzione
dell'istruzione
10 Quando l'Unità di Controllo termina il calcolo dei valori dei segnali di controllo
l'esecuzione dell'istruzione viene completata dalla Unità di Elaborazione Dati
effettuando:
a La lettura in Memoria della sequenza binaria che rappresenta l'istruzione in

Linguaggio Macchina
b La lettura nel Program Counter della sequenza binaria che rappresenta

l'istruzione in Linguaggio Macchina
c Le operazioni relative all'istruzione e la scrittura dei registri
d La lettura del campo Codice Operativo

1 I 32 bit contenuti nel Program Counter forniscono:
a Il numero di istruzioni del programma già eseguite
b L'indirizzo del Registro del processore che contiene l'istruzione da eseguire

rappresentata in Linguaggio Macchina
c La sequenza che rappresenta l'istruzione in Linguaggio Macchina da

eseguire
d L'indirizzo del primo dei 4 Byte della parola di Memoria che contiene
l'istruzione da eseguire rappresentata in Linguaggio Macchina
2
Lo schema in figura rappresenta la parte del circuito della CPU MIPS a ciclo singolo
coinvolta in:
a Fase di Prelievo dell'istruzione da eseguire
b Aggiornamento del Program Counter con l'indirizzo della prossima istruzione

da eseguire
c Lettura anticipata dei due Registri del processore i cui contenuti possono
costituire operandi dell'istruzione in esecuzione
d Lettura di un operando dalla Memoria
3
Nello schema in figura la notazione Istruzione[31-26] rappresenta:
a L'indirizzo dell'istruzione successiva che l'Unità di Controllo invia al Program

Counter
b I 6 bit del campo Codice Operativo dell'istruzione in esecuzione inviati in

input alla Unità di Controllo
c L'indirizzo del Registro da scrivere che l'Unità di Controllo invia al multiplexer
d Il dato da scrivere che l'Unità di Controllo invia al multiplexer
coinvolta in:
a Esecuzione dell'operazione di Addizione relativa all'istruzione add

b Fase di Prelievo dell'istruzione da eseguire
c Aggiornamento del Program Counter con l'indirizzo della prossima istruzione

da eseguire
d Lettura anticipata dei due Registri del processore i cui contenuti possono
Nello schema in figura il multiplexer seleziona l'indirizzo con cui aggiornare il

Program Counter scegliendo tra:
a Il risultato calcolato dall'ALU e il dato letto in una parola di memoria

nell'esecuzione dell'istruzione lw
b L'indirizzo dell'istruzione successiva a quella in esecuzione e l'indirizzo di

salto condizionato da usare nell'esecuzione dell'istruzione beq
c L'indirizzo dell'istruzione successiva a quella in esecuzione e l'indirizzo di
accesso in Memoria da usare nell'esecuzione dell'istruzione sw
d L'indirizzo dell'istruzione successiva a quella in esecuzione e l'indirizzo di

accesso in Memoria da usare nell'esecuzione dell'istruzione lw
Nello schema in figura, quando si ha il valore del segnale di controllo Branch=0 il

multiplexer seleziona:
a L'indirizzo calcolato dall'ALU inviato sull'ingresso dati 1
b L'indirizzo di salto condizionato inviato sull'ingresso dati 1 dalla parte del

circuito della CPU che lo calcola
c L'indirizzo dell'istruzione successiva a quella in esecuzione calcolato dal

Sommatore ed inviato sull'ingresso dati 0
d L'indirizzo dell'istruzione attualmente in esecuzione

7
Nello schema in figura, quando si ha il valore del segnale di controllo Branch=1 e il

segnale generato dall'ALU Zero=1 il multiplexer seleziona:
a L'indirizzo dell'istruzione attualmente in esecuzione
b L'indirizzo dell'istruzione successiva a quella in esecuzione calcolato dal

c L'indirizzo calcolato dall'ALU inviato sull'ingresso dati 0
d L'indirizzo di salto condizionato inviato sull'ingresso dati 1 dalla parte del

8
Nello schema in figura, quando si ha il valore del segnale di controllo Branch=1 e il

segnale generato dall'ALU Zero=0 il multiplexer seleziona:
a L'indirizzo di salto condizionato inviato sull'ingresso dati 1 dalla parte del

b L'indirizzo dell'istruzione successiva a quella in esecuzione calcolato dal

c L'indirizzo calcolato dall'ALU inviato sull'ingresso dati 1
d L'indirizzo dell'istruzione attualmente in esecuzione

9
coinvolta in:
a Fase di prelievo dell'istruzione da eseguire
b Scrittura di un Registro del processore attivata dal valore 1 del segnale di

controllo RegWrite
c Lettura anticipata dei due Registri del processore i cui contenuti possono
d Aggiornamento del Program Counter
10
Nello schema in figura le notazione Istruzioni[25-21] e Istruzioni[20-16]

rappresentano:
a I due campi di 5 bit che forniscono gli indirizzi degli operandi da leggere
anticipatamente nei Registri del processore
b I due campi che forniscono l'indirizzo ed il valore del dato da scrivere nel
Registro del Processore
c L'indirizzo ed il valore del dato letto nel Registro del Processore
d I due valori degli operandi di 32 bit letti anticipatamente nei Registri del
processore
1 Nell'implementazione delle istruzioni Aritmetico-Logiche di Tipo R l'indirizzo del
registro in cui viene scritto il risultato è nel campo:
a Istruzione[31-26] dell'istruzione letta dalla Memoria
b Istruzione[15-11] dell'istruzione letta dalla Memoria
c Istruzione[25-21] dell'istruzione letta dalla Memoria
d Istruzione[20-16] dell'istruzione letta dalla Memoria
2 Per le istruzioni Aritmetico-Logiche MIPS di Tipo R la lettura anticipata dei Registri

del processore è una ottimizzazione del tempo di esecuzione perché:
a Fornisce sui terminali output Dato letto 1 e Dato letto 2 i valori dei due
operandi dell'ALU contenuti nei Registri con indirizzi nei campi
Istruzione[25-21] e Istruzione[20-16]
b Fornisce sui terminali output Dato letto 1 e Dato letto 2 i valori dei due
c Fornisce sui terminali output Dato letto 1 e Dato letto 2 i valori dei due
d Fornisce sui terminali output Dato letto 1 e Dato letto 2 i valori dei due
3
Lo schema in figura rappresenta la computazione che si svolge nella parte del

circuito della CPU MIPS a ciclo singolo relativa a:
a Istruzione di salto condizionato BEQ
b Istruzioni di trasferimento dati Load word e Store word
c Istruzioni Aritmetico-Logiche di Tipo R
d Prelievo dell'istruzione da eseguire e lettura anticipata dei Registri

4
Nella parte della CPU a ciclo singolo relativa alle istruzioni Aritmetico-Logiche MIPS
di Tipo R riportata in figura, il multiplexer controllato dal segnale AluSrc seleziona:
a L'indirizzo del Registro del processore in cui scrivere
b Il Dato da scrivere nel Registro del processore
c Il secondo operando dell'ALU
d L'operazione eseguita dall'ALU

5
di Tipo R riportata in figura, il multiplexer controllato dal segnale MemtoReg
seleziona:
a L'operazione eseguita dall'ALU
b Il secondo operando dell'ALU
c L'indirizzo del Registro del processore in cui scrivere
d Il Dato da scrivere nel Registro del processore

6
di Tipo R riportata in figura, il multiplexer controllato dal segnale RegDst seleziona:
a Il Dato da scrivere nel Registro del processore
b L'indirizzo del Registro del processore in cui scrivere
c Il secondo operando dell'ALU

7
di Tipo R riportata in figura, con il valore del segnale di controllo MemtoReg=0 il
a Il risultato calcolato dall'ALU come Dato da scrivere nel registro
b Il contenuto del campo di 5 bit Istruzione[15-11] come indirizzo del Registro

del processore in cui scrivere il Dato
c Il contenuto del Registro del processore letto in anticipo disponibile sul

termiminale output Dato letto 2 come secondo operando dell'ALU

8
di Tipo R riportata in figura, con il valore del segnale di controllo RegDst=1 il
b Il risultato calcolato dall'ALU come Dato da scrivere nel registro
c Il contenuto del campo di 5 bit Istruzione[15-11] come indirizzo del Registro

d Il contenuto del Registro del processore letto in anticipo disponibile sul

9
di Tipo R riportata in figura, con il valore del segnale di controllo AluSrc=0 il
b Il contenuto del campo di 5 bit Istruzione[15-11] come indirizzo del Registro

c Il risultato calcolato dall'ALU come Dato da scrivere nel registro
d Il contenuto del Registro del processore letto in anticipo disponibile sul

10
di Tipo R riportata in figura, i 4 bit del segnale Controllo ALU forniscono:
a L'indirizzo del Registro del processore in cui scrivere il risultato calcolato

dall'ALU
b L'indirizzo del Registro del processore che contiene il secondo operando

dell'ALU
c I valori dei segnali di controllo Ainvert, Bnegate, OperazioneS 1S0 che

stabiliscolo l'operazione che l'ALU deve eseguire
d I segnali di controllo del multiplexer che seleziona i due operandi dell'ALU

1

a Esecuzione dell'struzione di salto condizionato su uguaglianza
b Esecuzione dell'istruzione Load word
c Esecuzione delle istruzioni Aritmetico-Logiche di Tipo R
d Esecuzione dell'istruzione Store word

2
Nella parte della CPU a ciclo singolo relativa all'istruzione LOAD word riportata in
figura, l'indirizzo di accesso in Memoria proviene:
a Direttamente dal terminale output dell'ALU che fornisce il risultato

dell'addizione del contenuto nel Registro Base con indirizzo nel campo
Istruzione[25-21] con il valore dell'Offset contenuto nel campo Istruzione[15-0]
Esteso di segno a 32 bit
b Direttamente dal terminale output Dato letto 1 del blocco dei Registri, che
fornisce il contenuto del registro di indirizzo Istruzione [25-21] letto
anticipatamente
c Direttamente dal terminale output Dato letto 2 del blocco dei Registri, che
anticipatamente
d Direttamente dal valore contenuto nel campo Istruzione[15-0] Esteso di segno
a 32 bit
figura, il multiplexer controllato dal segnale AluSrc effettua la selezione:
a In base al valore AluSrc=0, che instrada in output il valore nel campo

Istruzione[15-0], come operando dell'ALU
b In base al valore AluSrc=0, che instrada in output il valore Dato letto 2 letto
anticipatamente nel blocco dei Registri, come operando dell'ALU
c In base al valore AluSrc=1, che instrada in output il valore nel campo

Istruzione[15-0] Esteso di segno a 32 bit, come operando dell'ALU
d In base al valore AluSrc=1, che instrada in output il valoreDato letto1 letto
figura, il multiplexer controllato dal segnale MemtoReg effettua la selezione:
a In base al valore MemtoReg=1, che instrada in output il valore letto in Memoria

attivando la lettura con MemRead=1, come dato da scrivere nel Registro del
processore
b In base al valore MemtoReg=0, che instrada in output il risultato calcolato

dall'ALU, come dato da scrivere nel Registro del processore
c In base al valore MemtoReg=0, che instrada in output il campo
Istruzione[20-16], come indirizzo del Registro del processore dove scrivere il
Dato
d In base al valore MemtoReg=1, che instrada in output il campo

Istruzione[15-11] , come indirizzo del Registro del processore dove scrivere il
Dato
figura, il multiplexer controllato dal segnale RegDst effettua la selezione:
a In base al valore RegDst=0, che instrada in output il risultato calcolato

dall'ALU, come dato da scrivere nel Registro del processore
b In base al valore RegDst=1, che instrada in output il valore letto in Memoria,
come dato da scrivere nel Registro del processore
c In base al valore RegDst=0, che instrada in output il campo Istruzione[20-16],

come indirizzo del Registro del processore dove scrivere
d In base al valore RegDst=1, che instrada in output il campo Istruzione[15-11],

come indirizzo del Registro del processore dove scrivere

a Esecuzione dell'istruzione Load word

b Esecuzione dell'struzione Store word
d Esecuzione dell'istruzione di salto condizionato su uguaglianza
Nella parte della CPU a ciclo singolo relativa all'istruzione STORE word riportata in
figura, il multiplexer controllato dal segnale AluSrc effettua la selezione:
a In base al valore AluSrc=1, che instrada in output il valore nel campo

Istruzione[15-0] Esteso di segno a 32 bit, come operando dell'ALU
b In base al valore AluSrc=0, che instrada in output il valore Dato letto 2 letto
c In base al valore AluSrc=1, che instrada in output il valoreDato letto1 letto
d In base al valore AluSrc=0, che instrada in output il valore nel campo

Istruzione[15-0], come operando dell'ALU
figura, l'indirizzo di accesso in Memoria proviene:
a Direttamente dal valore contenuto nel campo Istruzione[15-0] Esteso di segno

a 32 bit
anticipatamente
c Direttamente dal terminale output Dato letto 2 del blocco dei Registri, che
anticipatamente
d Direttamente dal terminale output dell'ALU che fornisce il risultato

dell'addizione del contenuto nel Registro Base con indirizzo nel campo
Istruzione[25-21] con il valore dell'Offset contenuto nel campo Istruzione[15-0]
Esteso di segno a 32 bit
figura, il valore del Dato da scrivere in Memoria proviene:
a Direttamente dal terminale output dell'ALU che fornisce il risultato, e la scrittura

è attivata con MemWrite=1
anticipatamente, e la scrittura è attivata con MemWrite=1
c Direttamente dal Program Counter aggiornato, e la scrittura è attivata con

MemWrite=1
d Direttamente dal valore contenuto nel campo Istruzione[15-0] Esteso di segno

a 32 bit, e la scrittura è attivata con MemWrite=1
10 Per le istruzioni di trasferimento dati Load word e Store word la lettura anticipata
dei Registri del processore è una ottimizzazione del tempo di esecuzione perché:
a Fornisce sul terminale output Dato letto 1 l'indirizzo di accesso in Memoria
b Fornisce sul terminale output Dato letto 2 il contenuto del Registro Base di
indirizzo Istruzione[15-0] come operando dell'ALU per il calcolo dell'indirizzo di
accesso in Memoria
c Fornisce sul terminale output Dato letto 1 il contenuto del Registro da cui
leggere o in cui scrivere il dato che viene trasferito
d Fornisce sul terminale output Dato letto 1 il contenuto del Registro Base di
indirizzo Istruzione[25-21] come operando dell'ALU per il calcolo dell'indirizzo
di accesso in Memoria
1 Per l'istruzione di salto condizionato su uguaglianza BEQ l'implementazione della
regola per il calcolo dell'indirizzo di salto è data da:
a Valore contenuto nel Registro Base con indirizzo nel campo Istruzione[25-21]
addizionato al numero di istruzioni da saltare contenuto nel campo
Istruzione[15-0] Esteso di segno a 32 bite Shiftato a sinistra di 2 posizioni
b Valore contenuto nel Registro Base con indirizzo nel campo Istruzione[25-21]
addizionato al valore dell'Offset contenuto nel campo Istruzione[15-0] Esteso
di segno a 32 bit
c Valore contenuto nel Program Counter addizionato al valore contenuto nel

Registro Base con indirizzo nel campo Istruzione[25-21]
d Valore contenuto nel Program Counter addizionato al numero di istruzioni da

saltare contenuto nel campo Istruzione[15-0] Esteso di segno a 32 bit e
Shiftato a sinistra di 2 posizioni
2 Per l'istruzione di salto condizionato su uguaglianza BEQ la lettura anticipata dei

Registri del processore è una ottimizzazione del tempo di esecuzione perché:
a Fornisce sui terminali output Dato letto 1 e Dato letto 2 il contenuto dei Registri
di indirizzo Istruzione[31-26] e Istruzione[15-11] come operandi dell'ALU per il
calcolo dell'indirizzo di salto
b Fornisce sui terminali output Dato letto 1 e Dato letto 2 il contenuto dei Registri
di indirizzo Istruzione[25-21] e Istruzione[20-16] come operandi dell'ALU per il
calcolo dell'indirizzo di salto
c Fornisce sui terminali output Dato letto 1 e Dato letto 2 il contenuto dei Registri
di indirizzo Istruzione[25-21] e Istruzione[20-16] come operandi dell'ALU da
confrontare per stabilire la condizione di salto
d Fornisce sui terminali output Dato letto 1 e Dato letto 2 il contenuto dei Registri
di indirizzo Istruzione[31-26] e Istruzione[15-0] come operandi dell'ALU da
confrontare per stabilire la condizione di salto

a Esecuzione dell'struzione Store word
b Esecuzione dell'struzione di salto condizionato su uguaglianza BEQ

d Esecuzione dell'istruzione Load word
Nella parte della CPU a ciclo singolo relativa all'istruzione BEQ riportata in figura,
l'indirizzo di salto condizionato su uguaglianza è calcolato:
a Dall'ALU che riceve come operandi il contenuto dei Registri di indirizzo

Istruzione[25-21] e Istruzione[20-16] letti anticipatamente, ed effettua la
sottrazione in base al valore del segnale Controllo ALU
b Dal Sommatore a destra che riceve come operandi il contenuto del Program
Counter incrementato di 4 e il contenuto nel campo Istruzione[15-0] Esteso di
segno a 32 bit e Shiftato a sinistra di 2 posizioni
c Dal Sommatore a sinistra che riceve come operandi il contenuto del Program
Counter e la costante 4
d Dall'ALU che riceve come operandi il contenuto del Program Counter

incrementato di 4 e il contenuto nel campo Istruzione[15-0] Esteso di segno a
32 bit e Shiftato a sinistra di 2 posizioni, ed effettua l'operazione in base al
valore del segnale Controllo ALU
Nella parte della CPU a ciclo singolo relativa all'istruzione BEQ riportata in figura,
l'esito del test sulla condizione di uguaglianza per il salto condizionato è calcolato:
a Dall'ALU che fornisce in output il valore del segnale Zero come NOR dei bit del
risultato della sottrazione tra Dato letto 1 e Dato letto 2, che sono i contenuti
dei Registri di indirizzo Istruzione[25-21] e Istruzione[20-16] letti in anticipo
b Dal Sommatore a destra che addiziona il contenuto del Program Counter
32 bit e Shiftato a sinistra di 2 posizioni
c Dal Sommatore a sinistra che addiziona il contenuto del Program Counter e la

costante 4
d Dall'ALU che riceve come operandi il contenuto del Program Counter

32 bit e Shiftato a sinistra di 2 posizioni, ed effettua l'operazione in base al
valore del segnale Controllo ALU
Nella parte della CPU a ciclo singolo relativa all'istruzione BEQ riportata in figura, il
multiplexer controllato dal segnale AluSrc effettua la selezione:
a In base al valore AluSrc=1, che instrada come operando dell'ALU il valore nel
campo Istruzione[15-0] Esteso di segno
b In base al valore AluSrc=0, che instrada come operando dell'ALU il valore

Dato letto 2 contenuto nel Registro di indirizzo Istruzione[20-16] letto in
anticipo
c In base al valore AluSrc=1, che instrada come operando dell'ALU il valore

Dato letto 1 contenuto nel Registro di indirizzo Istruzione[25-21] letto in
anticipo
d In base al valore AluSrc=0, che instrada come operando dell'ALU il valore

contenuto nel campo Istruzione[15-0]
multiplexer che sceglie l'indirizzo della prossima istruzione da scrivere nel Program
Counter effettua la selezione:
a In base al valore AluSrc=0, che instrada in output il valore Dato letto 2
contenuto nel Registro di indirizzo Istruzione[20-16] letto in anticipo, che
fornisce l'indirizzo di salto
b In base al valore RegDst=0, che instrada in output il campo Istruzione[20-16],

come indirizzo del Registro del processore che contiene l'indirizzo di salto
c In base al valore MemtoReg=1, che instrada in output il valore letto in

Memoria, che fornisce l'indirizzo di salto
d In base al valore output della porta che fornisce l'and tra il segnale di controllo
Branch=1 e il segnale Zero calcolato dall'ALU
dispositivo combinatorio Estensione del segno effettua:
a L'estensione a 32 bit della sequenza input Istruzione[31-26] aggiungendo i bit
nelle posizioni più significative con valore uguale al bit di segno
b L'estensione a 32 bit della sequenza input Istruzione[20-16] aggiungendo i bit

c L'estensione a 32 bit della sequenza input Istruzione[15-0] aggiungendo i bit

d L'estensione a 32 bit della sequenza input Istruzione[25-21] aggiungendo i bit

dispositivo combinatorio Shift a sinistra effettua:
a Lo shift a sinistra di 2 posizioni della sequenza di 32 bit ricevuta in input dal

campo Istruzione[15-0], ponendo a 0 le posizioni lasciate libere
b Lo shift a sinistra di 2 posizioni della sequenza di 32 bit ricevuta in input dal
dispositivo Estensione del segno, ponendo a 0 le posizioni lasciate libere
c Lo shift a sinistra di 2 posizioni della sequenza di 32 bit Dato letto 2 letta

anticipatamente nel blocco dei Registri, ponendo a 0 le posizioni lasciate libere
d Lo shift a sinistra di 2 posizioni della sequenza di 32 bit del risultato calcolato

dall'ALU, ponendo a 0 le posizioni lasciate libere
10
valore del segnale Zero influenza:
a La scelta effettuata dal multiplexer che seleziona l'indirizzo da scrivere nel

Program Counter in base all'output della porta and che riceve in input il
segnale di controllo Branch
b Il calcolo effettuato dal Sommatore per fornire l'indirizzo di salto condizionato
c Il calcolo effettuato dall'ALU per fornire l'indirizzo di salto condizionato
d La scelta effettuata dal multiplexer che seleziona l'indirizzo da scrivere nel

Program Counter in base al segnale RegDst
1 I 4 segnali di controllo Ainvert, Bnegate, OperationS 1S0 sono utilizzati per gestire:
a La scelta degli operandi dell'ALU
b Le operazioni di accesso alla Memoria in lettura o scrittura
c Le operazioni di accesso ai Registri del processore in lettura o scrittura
d Le operazioni effettuate dall'ALU
2
Lo schema riportato in figura con il colore azzurro rappresenta:
a La parte della CPU che esegue l'invio all'ALU degli operandi contenuti nei
campi Istruzione[31-26] e Istruzione[5-0] per l'esecuzione dell'operazione
relativa all'istruzione
b La parte della CPU che esegue le operazioni relative alle istruzioni

Aritmetico-Logiche specificate nel campo Istruzione[31-26]
c I due livelli di decodifica delle informazioni rappresentate dal codice operativo

Istruzione[31-26] e dal campo funct Istruzione[5-0], realizzati mediante due
dispositivi separati che forniscono i valori dei segnali di controllo
d La parte della CPU che esegue il calcolo dell'indirizzo di salto condizionato su

uguaglianza utilizzando il contenuto dei campi Istruzione[31-26] e
Istruzione[5-0]
3 Il segnale di controllo ALUop fornito dall'Unità di Controllo è inviato in input:
a Ai Registri del processore per scrivere nel registro destinazione il risultato

dell'operazione calcolato dall'ALU
b Al Program Counter per scrivere nel campo funct Istruzione[5-0] il valore che
specifica l'operazione da eseguire
c All'ALU che in base ad esso esegue il calcolo dell'operazione relativa

all'istruzione
d All'Unità di Controllo dell'ALU che effettua il secondo livello di decodifica e
genera i valori dei segnali di controllo dell'ALU Ainvert, Bnegate,
OperationS0S1
Nello schema riportato in figura, quando il primo livello di decodifica fornisce il

segnale di controllo ALUop=00, il secondo livello di decodifica fornisce i valori dei 4
segnali di controllo dell'ALU in base ai quali l'ALU esegue:
a Una Addizione per calcolare l'indirizzo di accesso in Memoria nell'esecuzione

di lw e sw , indipendentemente dal valore del campo funct
b Una Sottrazione per verificare la condizione di uguaglianza tra i Registri
nell'esecuzione di beq, indipendentemente dal valore del campo funct
c Una operazione stabilita in base al valore del campo funct Istruzione[5-0] per
l'esecuzione delle istruzioni Aritmetico-Logiche di Tipo R
d Il calcolo del valore del segnale Zero utilizzato per l'esecuzione dell'istruzione
di salto condizionato

a Una Addizione per calcolare l'indirizzo di accesso in Memoria nell'esecuzione
b Una Sottrazione per verificare la condizione di uguaglianza tra i Registri

c Il calcolo del valore del segnale Zero utilizzato per l'esecuzione dell'istruzione
d Una operazione stabilita in base al valore del campo funct Istruzione[5-0] per
6
a Il calcolo del valore del segnale Zero utilizzato per l'esecuzione dell'istruzione
b Una Addizione per calcolare l'indirizzo di accesso in Memoria nell'esecuzione

c Una operazione stabilita in base al valore del campo funct Istruzione[5-0] per
d Una Sottrazione per verificare la condizione di uguaglianza tra i Registri

7 Per la realizzazione della CPU a ciclo singolo, l'Unità di Controllo e l'Unità di

controllo dell'ALU sono implementate mediante:
a Due multiplexer separati, realizzati sulla base delle funzioni Booleane

costituite dalle relazioni input-output che forniscono i valori dei segnali di
controllo per l'esecuzione delle istruzioni
b Due Reti Combinatorie separate, realizzate sulla base delle funzioni Booleane
costituite dalle relazioni input-output che forniscono i valori dei segnali di
controllo per l'esecuzione delle istruzioni
c Una Rete Sequenziale che mediante transizioni di stato consente di tenere

memoria della successione delle operazioni relative alla esecuzione
dell'istruzione
d La memorizzazione nei Registri del processore delle Tavole di verità delle
relazioni input-output che forniscono i valori dei segnali di controllo per
l'esecuzione delle istruzioni
8 Nella realizzazione della CPU in base all'approccio multiciclo l'Unità di Controllo è

implementata mediante:
a Una Rete Sequenziale che, per l'esecuzione di una istruzione, consente di

tenere memoria mediante transizioni di stato della successione delle
operazioni che avvengono in cicli di clock separati
b Una Rete Combinatoria realizzata sulla base della successione dei valori dei
segnali di controllo per l'esecuzione delle operazioni dell'istruzione nei relativi
cicli di clock
c La memorizzazione nei Registri del processore della successione dei valori

dei segnali di controllo per l'esecuzione delle operazioni dell'istruzione nei
relativi cicli di clock
d Un decodificatore che fornisce i valori dei segnali di controllo per l'esecuzione

dell'istruzione nei relativi cicli di clock
9
La tabella riportata in figura rappresenta:
a Il formato in Linguaggio Macchina MIPS delle istruzioni elencate in rosso
b La Tavola di verità della funzione Booleana costituita dalla relazione

input-output dell'Unità di Controllo che effettua il PRIMO livello di decodifica
nella CPU MIPS a ciclo singolo per l'esecuzione delle istruzioni elencate in
rosso
c La Tavola di verità della funzione Booleana costituita dalla relazione
input-output dell'Unità di Controllo che effettua il SECONDO livello di
decodifica nella CPU MIPS a ciclo singolo per l'esecuzione delle istruzioni
elencate in rosso
d I segnali di controllo memorizzati nei Registri del processore per l'esecuzione

delle istruzioni elencate in rosso
10
La tabella riportata in figura rappresenta:

a La Tavola di verità della funzione Booleana costituita dalla relazione
input-output dell'Unità di Controllo che effettua il SECONDO livello di
decodifica nella CPU MIPS a ciclo singolo per l'esecuzione delle istruzioni
elencate in rosso
b La Tavola di verità della funzione Booleana costituita dalla relazione

input-output dell'Unità di Controllo che effettua il PRIMO livello di decodifica
nella CPU MIPS a ciclo singolo per l'esecuzione delle istruzioni elencate in
rosso
c I segnali di controllo memorizzati nei Registri del processore per l'esecuzione

delle istruzioni elencate in rosso
d Il formato in Linguaggio Macchina delle istruzioni elencate in rosso

1 Lo stato SET del LATCH SR che rappresenta il simbolo 1 corrisponde alla
configurazione in cui:
a Gli output sono entrambi uguali a 1
b Gli output sono diversi e l'output Q=0
c Gli output sono diversi e l'output Q=1
d Gli output sono entrambi uguali a 0
2 Lo stato RESET del LATCH SR che rappresenta il simbolo 0 corrisponde alla

configurazione in cui:
a Gli output sono diversi e l'output Q=1
b Gli output sono entrambi uguali a 1
c Gli output sono entrambi uguali a 0
d Gli output sono diversi e l'output Q=0

3
A partire dal LATCH SR riportato in figura, il circuito del Flip/Flop SR si ottiene:
a Ponendo R = NOT(S)
b Ponendo S = NOT(R)
c Introducendo il segnale clock posto in AND con ciascuno degli input S ed

R
d Eliminando la temporizzazione
4 Nel Flip-Flop SR l'input S=0 ed R=0 determina:
a La transizione dei valori output nello stato SET
b Il mantenimento invariato dello stato rappresentato dai valori output

c La transizione dei valori output nello stato RESET
d Nessuna transizione perché è una configurazione input esclusa
a La transizione dei valori output nello stato RESET
b La transizione dei valori output nello stato SET
c Il mantenimento invariato dello stato rappresentato dai valori output
a Nessuna transizione perché è una configurazione input esclusa
d La transizione dei valori output nello stato RESET
a La transizione dei valori output nello stato RESET

c Nessuna transizione perché è una configurazione input esclusa
d Il mantenimento invariato dello stato rappresentato dai valori output
A partire dal Flip-Flop SR riportato in figura, il circuito del Flip/Flop D si ottiene:
a Eliminando la temporizzazione
b Ponendo S = NOT(R)
c Ponendo R = NOT(S)
d Ponento in AND gli input S ed R
9 Nel Flip-Flop D l'input D=1 determina:

a Nessuna transizione perché è una configurazione input esclusa
b La transizione dei valori output nello stato RESET
d La transizione dei valori output nello stato SET
10 Nel Flip-Flop D l'input D=0 determina:
a Il mantenimento invariato dello stato rappresentato dai valori output
c La transizione dei valori output nello stato RESET

1
Il grafico in figura relativo al processore MIPS rappresenta:
a Il circuito di Scrittura dei Registri del processore
b Il circuito di Lettura dei Registri del processore
c La parte del circuito della CPU coinvolta nell'aggiornamento del Program

Counter
d La parte del circuito della CPU coinvolta nella fase di Prelievo (Fetch)
dell'istruzione
2 Il circuito di Lettura dei Registri del processore MIPS utilizza:
a Il campo Istruzione [5-0] che fornisce l'indirizzo che consente di selezionare il

Registro
b Un decodificatore 5 a 25 per selezionare il Registro mediante il relativo

indirizzo di 5 bit
c Il contenuto del Program Counter che contiene l'indirizzo di accesso in lettura

al Registro
d Un multiplexer 25 a 1 per selezionare il Registro mediante il relativo indirizzo di

5 bit
3 L'attivazione della Lettura per proteggere i 32 Registri del processore MIPS:
a Viene implementata mediante il segnale di controllo MemtoReg
b Viene implementata mediante il segnale di controllo RegRead
c Non è implementata non essendo necessaria la protezione in lettura poiché

non è distruttiva
d Viene implementata mediante il segnale di controllo MemRead
4 Nel circuito di Lettura il contenuto dei Registri del processore MIPS è collegato:
a Ai terminali output del multiplexer relativi ai dati da selezionare utilizzando i
valori sui terminali input di controllo del multiplexer costituiti dall'indirizzo del
Registro
b Ai terminali output del decodificatore che vengono selezionati utilizzando i

valori sui terminali input di controllo del decodificatore costituiti dall'indirizzo del
Registro
c Ai terminali input del multiplexer relativi ai dati da selezionare utilizzando i

valori sui terminali input di controllo del multiplexer costituiti dall'indirizzo del
Registro
d Ai terminali input del decodificatore che vengono selezionati utilizzando i valori

sui terminali input di controllo del decodificatore costituiti dall'indirizzo del
Registro
5
Il grafico in figura relativo al processore MIPS rappresenta:
a La parte del circuito della CPU coinvolta nell'aggiornamento del Program

Counter
b Il circuito di Lettura dei Registri del processore
c La parte del circuito della CPU coinvolta nella fase di Prelievo (Fetch)
dell'istruzione
d Il circuito di Scrittura dei Registri del processore
6 Il circuito di Scrittura dei Registri del processore MIPS utilizza:
a Il contenuto del Program Counter che contiene l'indirizzo di accesso in scrittura

al Registro
b Un multiplexer 25 a 1 per selezionare il Registro mediante il relativo indirizzo di

5 bit
c Il campo Istruzione [5-0] che fornisce l'indirizzo che consente di selezionare il

Registro
d Un decodificatore 5 a 25 per selezionare il Registro mediante il relativo

indirizzo di 5 bit
7 L'attivazione della Scrittura nei 32 Registri del processore MIPS è controllata

mediante:
a Il segnale di controllo MemWrite
b Il segnale output dell'AND tra il segnale di controllo RegWrite e l'output del

decodificatore relativo a ciascun registro
c Il segnale output dell'AND tra il segnale di controllo MemWrite e l'output del

decodificatore relativo a ciascun registro
d Un multiplexer che controlla la scelta del registro
8 Nel circuito di Scrittura il Dato da scrivere in un Registro del processore MIPS è

collegato:
a In input al contenuto di tutti i Registri, ma la scrittura è attivata solo nel registro
che corrisponde all'indirizzo fornito in input al multiplexer
b In input al contenuto di tutti i Registri, ma la scrittura è attivata solo nel registro

che corrisponde all'indirizzo fornito in input al decodificatore
c In input al multiplexer che seleziona il Registro in cui scrivere mediante

l'indirizzo fornito in input
d In input al decodificatore che seleziona il Registro in cui scrivere mediante

l'indirizzo fornito in input
9 Il Codice a controllo di parità consente di:
a Correggere ogni errore su un singolo bit
b Riconoscere il verificarsi di un errore sui bit diversi dal bit di parità
c Riconoscere ma non correggere il verificarsi di un numero dispari di errori
d Riconoscere ma non correggere il verificarsi di un numero pari di errori
10 Il Codice di Hamming consente di:
a Riconoscere il verificarsi di un errore sui bit diversi dal bit di parità
b Correggere ogni errore su un singolo bit
c Riconoscere ma non correggere il verificarsi di un numero pari di errori

d Riconoscere ma non correggere il verificarsi di un numero dispari di errori
1 Una Rete di calcolatori è:
a L'insieme di servizi quali navigazione nel Word Wide Web, posta elettronica,
videoconferenze, ecc., disponibili per tutti o per una parte selezionata di utenti
b Un insieme di dispositivi Hardware collegati l'uno con l'altro da appositi canali

di comunicazione, che mediante opportuni Software permettono agli utenti lo
scambio di informazioni e la condivisione di risorse e di servizi
c Un sistema Software complesso che permette agli utenti lo scambio di

informazioni e la condivisione di risorse e servizi
d Il WWW (Word Wide Web)
2 Internet è:
a Un insieme di servizi quali navigazione nel Word Wide Web, posta elettronica,
videoconferenze, ecc., disponibili per tutti o per una parte selezionata di utenti
b Un sistema Software complesso che permette agli utenti lo scambio di

informazioni e la condivisione di risorse e servizi
c L'insieme degli ISP che permettono agli utenti lo scambio di informazioni e la

condivisione di risorse e servizi
d Una specifica rete pubblica che interconnette miliardi di dispositivi distribuiti in

tutto il mondo offrendo all’utente una vasta serie di servizi
3 Il vantaggio dell'uso dei sistemi di calcolo distribuito che impiegano calcolatori in

rete, rispetto ai computer di grandi dimensionei, è dato da:
a La tolleranza dei guasti, l'economicità dell'Hardware e del Software, la
scalabilità che consente gradualità della crescita e flessibilità
b La possibilità per i programmatori di comunicare tra loro attraverso la rete
c La possibilità di risolvere un maggior numero di problemi
d La possibilità di gestire dati di dimensione maggiore
4 In una Rete di calcolatori i sistemi periferici, detti anche host, sono:
a Solo i computer e gli smartphone collegati in rete con l'esclusione di altre

tipologie come sensori, elettrodomestici, smart TV, ecc.
b Tutti i dispositivi collegati in rete con l'esclusione degli smartphone
c Tutti i dispositivi collegati in rete di qualunque tipologia
d Solo gli smartphone collegati in rete
5 Un router è:
a Un commutatore di pacchetto usato nelle reti di accesso
b Un host che scambia messaggi suddivisi in pacchetti con un dispositivo remoto

connesso in rete
c Un sistema periferico che scambia messaggi suddivisi in pacchetti con un

dispositivo nel nucleo della rete
d Un commutatore di pacchetto usato nel nucleo della rete
6 Un commutatore a livello di collegamento (link-layer switch) è:
a Un sistema periferico che scambia messaggi suddivisi in pacchetti con un

dispositivo nel nucleo della rete
b Un host che scambia messaggi suddivisi in pacchetti con un dispositivo remoto

connesso in rete
c Un commutatore di pacchetto usato nelle reti di accesso
d Un commutatore di pacchetto usato nel nucleo della rete
7 La velocità di trasmissione di un collegamento in una rete di calcolatori è misurata

in:
a Numero totale di bit trasmessi
b Tempo impiegato dall'invio alla ricezione del messaggio
c Numero di bit al secondo
d Numero totale di pacchetti trasmessi
8 La denominazione ISP (Internet Service Provider) indica:
a Un insieme di collegamenti e di commutatori di pacchetto gestito da una

struttura commerciale o da un ente, che fornisce vari tipi di accesso a Internet
tra cui quello residenziale a banda larga, senza fili (wireless) e in mobilità.
b Il software che consente di pubblicare i siti Web in Internet.
c Il modem che consente vari tipi di accesso a Internet tra cui quello senza fili
(wireless)
d L'insieme dei router in Internet che collegano le abitazioni degli utenti
9 La denominazione Request For Comment indicata dalla sigla RFC è riferita a:
a Il formato standard dei commenti inseriti nella progettazione delle pagine Web
b Gli standard per Internet sviluppati dalla Internet Engineering Task Force
(IETF)
c Il formato standard dei commenti inseriti nel Software che gestisce la

trasmissione a commutazione di pacchetto
d Il formato standard dei commenti inseriti nel progetto Hardware di una rete di
calcolatori
10 Le regole che governano la comunicazione in Internet tra due o più entità remote
sono stabilite da:
a Un programma Software in esecuzione sui sistemi periferici che sono in

comunicazione
b L'invio di messaggi da parte dell'Internet Service Provider (ISP) per gestire il

traffico delle trasmissioni
c Protocolli standard specifici per le varie operazioni da svolgere

d Una parte dell'Hardware installato sui sistemi periferici che sono in
comunicazione
1 Una rete di accesso:
a Connette fisicamente un sistema periferico al suo edge router (router di bordo)

che è il primo router sul percorso che parte dal sistema di origine verso un
qualsiasi altro sistema di destinazione collocato al di fuori della stessa rete di
accesso
b Connette fisicamente il nucleo della rete all'edge router (router di bordo) che è
il primo router sul percorso che parte dal sistema di origine verso un qualsiasi
altro sistema di destinazione
c Connette un sistema periferico ad un server mediante una password di

autenticazione
d Connette un sistema periferico al servizio di posta elettronica
2 Un accesso residenziale ad Internet di tipo DSL (Digital Subscriber Line) utilizza:
a La rete in fibra ottica fino all’abitazione dell’utente per trasmettere dati digitali
convertiti in segnali ottici mediante un terminale ottico detto ONT (Optical
Network Terminator)
b La rete della televisione via cavo per trasmettere dati digitali convertiti
mediante un cable modem
c La rete satellitare della telefonia cellulare
d La rete analogica telefonica per trasmettere dati digitali convertiti in formato

analogico mediante un modem
3 Un accesso residenziale ad Internet di tipo FTTH (Fiber To The Home) utilizza:
a La rete analogica telefonica per trasmettere dati digitali convertiti in formato

analogico mediante un modem
b La rete in fibra ottica fino all’abitazione dell’utente per trasmettere dati digitali
convertiti in segnali ottici mediante un terminale ottico detto ONT (Optical
Network Terminator)
c La rete della televisione via cavo per trasmettere dati digitali convertiti
mediante un cable modem
d La rete satellitare della telefonia cellulare
4 In una rete di accesso a Internet DSL lo splitter che si trova nell'abitazione

dell'utente effettua:
a Il collegamento diretto tra il sistema periferico e l'edge router
b La conversione del segnale analogico proveniente dalla rete telefonica nel

formato digitale e lo invia ai sistemi periferici
c La suddivisione del segnale proveniente dalla linea telefonica esterna

all'abitazione, separando il segnale analogico del traffico vocale dal segnale
analogico del traffico dati, e invia questi segnali all’apparecchio telefonico ed al
modem mediante collegamenti separati
d Il collegamento diretto tra il sistema periferico e il server del provider che

gestisce la connessione
5 In una rete di accesso a Internet DSL la linea telefonica in uscita dall'abitazione
collega lo splitter:
a Al router del provider che gestisce la connessione
b Al server del provider che gestisce la connessione
c Al dispositivo detto OLT (Optica Line Terminator) che si trova nella centrale
locale della compagnia telefonica
d Al dispositivo detto DSLAM (Digital Subscriber Line Access Multiplexer) che si

trova nella centrale locale della compagnia telefonica
6 In una rete di accesso a Internet DSL il DSLAM (Digital Subscriber Line Access
Multiplexer) che si trova nella centrale locale della compagnia telefonica effettua:
a Il multiplexing raccogliendo i dati provenienti dalle abitazioni e istadandoli su

un unico collegamento verso l'ONT (Optical Network Terminator) che
costituisce l'edge router del collegamento alla rete
b Il multiplexing del segnale proveniente dalla linea telefonica esterna

analogico del traffico dati, e invia questi segnali all’apparecchio telefonico ed al
modem mediante collegamenti separati
c Il multiplexing del segnale proveniente dalla linea telefonica esterna

analogico del traffico dati, e invia i dati all'ONT (Optical Network Terminator)
che fornisce la conversione tra segnali ottici e segnali elettrici digitali
d Il multiplexing raccogliendo i dati provenienti dalle abitazioni e istadandoli su
un unico collegamento verso il router dell'operatore telefonico, la conversione
dei dati da analogico a digitale e la divisioni dei segnali vocali e dei dati digitali
istradandoli verso le rispettive reti.
7 In una rete di accesso a Internet FTTH il dispositivo ONT (Optical Network

Terminator) effettua:
a La conversione tra segnali ottici e segnali elettrici digitali nella centrale locale
della compania telefonica e consente il collegamento ad Internet tramite un
router del provider
b Il collegamento finale tra il sistema periferico e l'edge router
c La conversione tra segnali ottici e segnali elettrici digitali nell'abitazione

dell'utente
d Il collegamento finale tra il sistema periferico e il server del provider che

8 In una rete di accesso a Internet FTTH il dispositivo OLT (Optical Line Terminator)
effettua:
a La conversione tra segnali ottici e segnali elettrici digitali nella centrale locale
della compania telefonica e consente il collegamento ad Internet tramite un
router del provider
b La conversione tra segnali ottici e segnali elettrici digitali nell'abitazione

dell'utente
c Il collegamento finale tra il sistema periferico e l'edge router

d Il collegamento finale tra il sistema periferico e il server del provider che
9 Nell'accesso a Internet mediante una LAN i dispositivi periferici sono collegati:
a Mediante linee costituite da un doppino di rame intrecciato ad un DSLAM

(Digital Subscriber Line Access Multiplexer) che è connesso a Internet tramite
un router aziendale
b Mediante linee costituite da un doppino di rame intrecciato ad un ONT (Optical

Network Terminator) che è connesso a Internet tramite un router aziendale
c Mediante linee costituite da un doppino di rame intrecciato ad uno switch

Eternet che è connesso a Internet tramite un router aziendale
d Mediante linee costituite da un doppino di rame intrecciato ad un OLT (Optical

Line Terminator) che è connesso a Internet tramite un router aziendale
10 Il simbolo della tecnologia Wi-Fi utilizzata nelle reti WLAN:
a Indica che il dispositivo è di tipo wireless
b Indica che il dispositivo consente un collegamento satellitare
c Rappresenta la certificazione rilasciata dal provider che garantisce la

possibilità di connettere il dispositivo wireless ad una rete in fibra ottica basata
sullo standard IEEE 802.11
d Rappresenta la certificazione rilasciata dalla Wi-Fi Alliance che garantisce la

interoperabilità dei dispositivi wireless basati sullo standard IEEE 802.11
prodotti da costruttori di Hardware diversi
1 In Internet i sistemi periferici utilizzano la tecnica di trasmissione:
a FTTH (Fiber To The Home)
b A commutazione di circuito
c DSL (Digital Subscriber Line)
d A commutazione di pacchetto
2 Nella trasmissione in Internet un pacchetto è costituito da:
a Un bit del messaggio trasmesso ed informazioni aggiuntive che identificano la

destinazione del messaggio
b Una parte della sequenza del messaggio trasmesso
c Tutto il messaggio trasmesso suddiviso in parti
d Una parte della sequenza del messaggio trasmesso ed informazioni

aggiuntive che identificano la destinazione del messaggio
3 La tecnica store and forward nella trasmissione a commutazione di pacchetto

stabilisce che:
a Il router può iniziare la trasmissione di un pacchetto solo quando ha ricevuto

tutti i pacchetti in cui è stato suddiviso il messaggio
b Il provider autorizza la trasmissione dei pacchetti ricevuti dal router

c Il router può iniziare la trasmissione di un pacchetto solo quando lo ha
completamente ricevuto
d Il router riceva dalla sorgente la password che consente l'accesso dei

pacchetti nella destinazione
4 Il buffer di output è:
a Il dispositivo del router che contiene l'indirizzo della destinazione di un

pacchetto che il router sta ricevendo fino a quando non si completa la
ricezione
b Un dispositivo di memoria della sorgente in cui sono memorizzati i bit di un

pacchetto che la sorgente sta inviando fino a quando non si completa la
ricezione.
c Un dispositivo di memoria del router in cui memorizza i bit di un pacchetto che

sta ricevendo fino a quando non si completa la ricezione, ed in cui i pacchetti
già ricevuti sono messi in coda in attesa che il collegamento in uscita del
router sia disponibile per la trasmissione
d Un dispositivo di memoria della destinazione in cui il router memorizza i bit di

un pacchetto che sta inviando fino a quando non si completa la ricezione.
5 In una trasmissione store and forward il tempo di trasmissione di un pacchetto di

L bit dalla sorgente al router su un collegamento con velocità di trasmissione R bps
è:
a L-R secondi
b 2L/R secondi
c L/R secondi
d L-2R secondi
6 In una trasmissione store and forward il tempo di trasmissione di un solo

pacchetto di L bit da una sorgente ad una destinazione entrambe connesse ad un
router da collegamenti con velocità di trasmissione R bps è:
a L/R secondi
b 2L/R secondi
c 2L-R secondi
d L-R secondi
7 In una trasmissione store and forward il tempo di trasmissione di N pacchetti di L

bit da una sorgente ad una destinazione entrambe connesse ad un router da
collegamenti con velocità di trasmissione R bps è:
a (N+1)(2L-R) secondi
b (N+1)2L/R secondi
c (N+1)L/R secondi
d (N+1)(L-R) secondi
8 In una trasmissione store and forward un pacchetto ricevuto da un router che non
può essere trasmesso perché il collegamento in uscita non è disponibile viene:
a Memorizzato e messo in coda in attesa della trasmissione nel buffer di output

del computer che invia il messaggio
b Memorizzato e messo in coda in attesa della trasmissione nel buffer di output

del router
c Memorizzato e messo in coda in attesa della trasmissione nel buffer di output

del provider
d Memorizzato e messo in coda in attesa della trasmissione in un server del

provider
9 In una trasmissione store and forward il router individua il collegamento in uscita

su cui instradare il pacchetto mediante:
a Informazioni memorizzate nel computer da cui parte la trasmissione del

pacchetto
b La tabella di inoltro che mette in corrispondenza l'indirizzo IP del pacchetto

con i collegamenti di entrata del router
c Informazioni memorizzate in un server del provider
d La tabella di inoltro che mette in corrispondenza l'indirizzo IP del pacchetto

con i collegamenti di uscita del router
10 In una trasmissione store and forward le tabelle di inoltro sono:

a Costruite automaticamente dal computer da cui parte la trasmissione del
pacchetto
b Memorizzate in un server del provider
c Memorizzate nel computer da cui parte la trasmissione del pacchetto
d Costruite automaticamentem dal router sulla base di protocolli di

instradamento
1 In una rete a commutazione di pacchetto il ritardo di nodo è:
a Il tempo impiegato dal nodo per determinare il canale di trasmissione in uscita

in base all'indirizzo di destinazione del pacchetto
b Il ritardo dell'attesa in coda di un pacchetto memorizzato nel buffer di output

quando il canale di trasmissione in uscita è occupato
c Il ritardo per la determinazione della tabella di inoltro nella trasmissione store

and forward relativa al collegamento in uscita dal nodo
d La somma dei ritardi di elaborazione, accodamento, trasmissione e

propagazione relativi al collegamento in uscita dal nodo
2 I programmi traceroute forniscono:
a Tutti i possibili percorsi dalla sorgente alla destinazione con l'elenco degli
indirizzi IP dei router attraversati e degli ISP cui appartengono
b Gli indirizzi IP dei router attraversati nella trasmissione di un pacchetto da una

sorgente ad una destinazione con i tempi impiegati dal pacchetto per coprire il
percorso di andata e ritorno da ogni router, ripetendo la trasmissione in tre
prove.
c Tutti i possibili percorsi dalla sorgente alla destinazione con i tempi totali per
trasmettere un pacchetto dalla sorgente alla destinazione su ogni percorso.
d I collegamenti in uscita da un router con le relative velocità di trasmissione
3 L'overflow del buffer di output di un router determina:

a L'errore nella determinazione del collegamento di uscita su cui instradare un
pacchetto in arrivo
b L'invio di un messaggio al provider per segnalare la mancanza di memoria

disponibile per l'esecuzione delle operazioni previste dai protocolli
c La perdita dei pacchetti in arrivo al router che non possono essere memorizzati
nella coda di attesa della trasmissione su un collegamento in uscita
d L'errore nella determinazione dell'indirizzo IP del sistema periferico

destinazione di un pacchetto in arrivo
4 Se i pacchetti in arrivo ad un router per mancanza di spazio non possono essere

memorizzati nel buffer di output in attesa di essere trasmessi sul collegamento di
uscita occupato in una trasmissione, si ha che:
a I pacchetti vengono memorizzati su un server messo a disposizione dal

provider
b Il router invia al provider una richiesta di spazio aggiuntivo di memorizzazione
c Il router indirizza i pacchetti su un diverso collegamento di uscita libero
d I pacchetti vengono eliminati e si ha una perdita di pacchetti per overflow del

buffer di output
5 In una rete a commutazione di pacchetto il ritardo di elaborazione è il tempo

impiegato dal router per:
a Calcolare il percorso che richiede il tempo più breve per la trasmissione dal
sistema periferico sorgente a quello di destinazione
b Esaminare l’intestazione del pacchetto e determinare su quale collegamento di
uscita dirigerlo, più altro tempo per il controllo ed eventualmente la correzione
degli errori avvenuti nella trasmissione dei bit
c Leggere tutti i bit contenuti nel pacchetto ed elaborali con un algoritmo di

compressione per ottenere un pacchetto di lunghezza minore
d Calcolare il numero di pacchetti che devono arrivare per completare la

trasmissione dati tra il sistema periferico sorgente e quello destinazione.
6 In una rete a commutazione di pacchetto il ritardo di accodamento relativo ad un

collegamento in uscita da un router è il tempo che:
a Il router impiega per gestire la coda dei pacchetti memorizzati nel buffer di
output relativi ad una trasmissione dati tra la sorgente e la destinazione
b Il router aspetta per completare la ricezione di tutti i bit che compongono il

pacchetto che vengono memorizzati nel buffer di output
c Un pacchetto rimane nella coda di attesa memorizzata nel buffer di output,

prima di essere inviato sul collegamento di uscita del router
d La destinazione aspetta per completare la ricezione di tutti i bit che

compongono il pacchetto che vengono memorizzati nel buffer di output
7 Quando il traffico relativo ad un collegamento di uscita da un router, misurato

come rapporto tra il numero medio di bit ricevuti e il numero di bit inviati nell'unità
di tempo, risulta maggiore di 1 si ha che:
a Il ritardo medio di accodamento tende all'infinito poiché la lunghezza della coda
di pacchetti memorizzati nel buffer di output in attesa di essere inviati cresce
continuamente
b Il ritardo medio di accodamento cresce linearmente poiché la lunghezza della

coda di pacchetti memorizzati nel buffer di output in attesa di essere inviati
cresce in proporzione al ritardo
c Il ritardo medio di accodamento è limitato superiormente da un valore finito

poiché la lunghezza della coda di pacchetti memorizzati nel buffer di output in
attesa di essere inviati è limitata
d Il ritardo medio di accodamento è costante poiché la lunghezza della coda di

pacchetti memorizzati nel buffer di output in attesa di essere inviati è costante
8 Quando il traffico relativo ad un collegamento di uscita da un router, misurato

come rapporto tra il numero medio di bit ricevuti e il numero di bit inviati nell'unità
di tempo, risulta minore o uguale a 1 si ha che:
a Il ritardo medio di accodamento è limitato superiormente da un valore finito
b Il ritardo medio di accodamento cresce linearmente al tendere a 1 del valore

del rapporto che misura il traffico
c Il ritardo medio di accodamento cresce esponenzialmente al tendere a 1 del

valore del rapporto che misura il traffico
d Il ritardo medio di accodamento è costante
9 In una rete a commutazione di pacchetto il ritardo di trasmissione relativo ad un

collegamento in uscita di un router è il tempo:
a Che il segnale impiega per percorrere il collegamento dato dal valore del
rapporto d/v, dove d è la lunghezza in metri del collegamento che il pacchetto
in uscita dal router deve percorrere per giungere al nodo successivo della rete,
e v è la velocità in metri al secondo con cui viaggia il segnale caratteristica del
materiale di cui è fatto il collegamento
b Impiegato dal router per instradare il pacchetto verso il collegamento, dato dal
valore del rapporto L/R, dove L è la lunghezza in bit del pacchetto ed R è la
velocità di trasmissione in bit per secondi del collegamento in uscita dal router
c Impiegato dal router per esaminare l’intestazione del pacchetto e determinare

su quale collegamento di uscita dirigerlo, più altro tempo eventuale per il
controllo degli errori avvenuti nella trasmissione dei bit
d Che un pacchetto impiega per raggiungere il sistema periferico di destinazione
10 In una rete a commutazione di pacchetto il ritardo di propagazione relativo ad un

collegamento in uscita di un router è il tempo:
a Impiegato dal router per instradare il pacchetto verso il collegamento, dato dal
valore del rapporto L/R, dove L è la lunghezza in bit del pacchetto ed R è la
velocità di trasmissione in bit per secondi del collegamento in uscita del router
b Che un segnale impiega per percorrere il collegamento dato dal valore del
rapporto d/v, dove d è la lunghezza in metri del collegamento che il pacchetto
in uscita dal router deve percorrere per giungere al nodo successivo della rete,
e v è la velocità in metri al secondo con cui viaggia il segnale caratteristica del
materiale di cui è fatto il collegamento
c Impiegato dal router per esaminare l’intestazione del pacchetto e determinare

su quale collegamento di uscita dirigerlo, più altro tempo eventuale per il
controllo degli errori avvenuti nella trasmissione dei bit
d Che un pacchetto impiega per raggiungere il sistema periferico di destinazione
1 In una rete di calcolatori, il throughput medio end-to-end di una trasmissione di
dati tra due sistemi periferici è dato da:
a Throughput medio end-to-end = T/F bps, dove F è il numero di bit

trasmessi tra i due sistemi periferici e T il tempo richiesto dalla
trasmissione di tutti i bit
b Throughput medio end-to-end = F/T bps, dove F è il numero di bit

c Throughput medio end-to-end = 2F/T bps, dove F è il numero di bit

d Throughput medio end-to-end = F+T bps, dove F è il numero di bit

2 In una rete di calcolatori, il tempo di una trasmissione di dati tra due sistemi
periferici che si ricava dall'espressione del throughput medio end-to-end è dato da:
a Tempo = throughput/F secondi, dove F è il numero di bit trasmessi tra i due

sistemi periferici
b Tempo = F/throughput secondi, dove F è il numero di bit trasmessi tra i due

sistemi periferici
c Tempo = 2F/throughput secondi, dove F è il numero di bit trasmessi tra i

due sistemi periferici
d Tempo = F+throughput secondi, dove F è il numero di bit trasmessi tra i
due sistemi periferici
Considerando solo il ritardo di trasmissione nella rete in figura dove Rs bps ed Rc

bps sono, rispettivamente, le velocità di trasmissione dei collegamenti server-router
e router-client, il throughput medio end-to-end di una trasmissione di dati tra client e
server è approssimato da:
a Throughput medio end-to-end = (Rs+Rc)/2 bps
b Throughput medio end-to-end = massimo(Rs, Rc) bps
c Throughput medio end-to-end = Rs/Rc bps
d Throughput medio end-to-end = minimo(Rs, Rc) bps
4
Considerando solo il ritardo di trasmissione nella rete in figura dove R1 bps,…, RN
bps sono le velocità dei collegamenti attraversati nella trasmissione dei dati, il
throughput medio end-to-end di una trasmissione di dati tra client e server è
approssimato da:
a Throughput medio end-to-end = massimo(R1,…,RN) bps
b Throughput medio end-to-end = (R1+…+RN)/N bps
c Throughput medio end-to-end = minimo(R1, ..., RN) bps
d Throughput medio end-to-end = R1+…+RN bps
5
Considerando solo il ritardo di trasmissione nella rete in figura dove Rs bps ed Rc
bps sono, rispettivamente, le velocità dei collegamenti di accesso al nucleo della
rete del server e del client, se tutti i collegamenti presenti nel nucleo della rete
hanno velocità di trasmissione molto alta e molto più grande rispetto alle velocità
dei collegamenti di accesso al nucleo della rete del server e del client, il throughput
medio end-to-end di una trasmissione di dati tra client e server è approssimato da:
b Throughput medio end-to-end = massimo(Rs,Rc) bps
c Throughput medio end-to-end = Rs/Rc bps
d Throughput medio end-to-end = minimo(Rs, Rc) bps

6
Considerando solo il ritardo di trasmissione nella rete in figura, quando attraverso il

collegamento comune di velocità R nel nucleo della rete, condiviso ad intervalli di
tempo uguali, avvengono 10 trasmissioni di dati contemporane tra 10 coppie
client-server, la velocità del collegamento comune disponibile per ogni
trasferimento dati tra una coppia client-server è:
a Il valore R/10 bps
b Il valore R bps
c Il valore 10R bps
d Il valore 10/R bps

client-server, se la velocità del collegamento comune disponibile per ogni
trasferimento dati rimane superiore alle velocità di accesso al nucleo della rete Rc
dei client ed Rs dei server, il throughput medio end-to-end di una trasmissione di
dati tra una coppia client-server è approssimato da:
a Throughput medio end-to-end = R bps
b Throughput medio end-to-end = massimo(Rs,Rc) bps
c Throughput medio end-to-end = minimo(Rs, Rc) bps
d Throughput medio end-to-end =(Rs+Rc)/2 bps
8
client-server, se la velocità del collegamento comune disponibile per ogni
trasferimento dati diventa minore delle velocità di accesso al nucleo della rete Rc
dei client e Rs dei server, il throughput medio end-to-end di una trasmissione di dati
tra una coppia client-server è approssimato da:
b Throughput medio end-to-end = minimo(Rs, Rc) bps
c Throughput medio end-to-end = velocità ridotta offerta dal collegamento

comune
d Throughput medio end-to-end = massimo(Rs, Rc) bps
9 In una rete di calcolatori, il throughput medio end-to-end di una trasmissione di

dati tra due sistemi periferici è una misura:
a Del numero di errori che si verificano nella trasmissione client-server
b Delle prestazioni del sistema periferico client
c Delle prestazioni della rete
d Delle prestazioni del sistema periferico server
10 In una rete di calcolatori, la misura del throughput medio end-to-end di una

trasmissione di dati tra due sistemi periferici è espressa in:
a Bit
b Bit al secondo
c Metri al secondo
d Secondi
1 La strutturazione di Internet come reti di reti consiste:
a Nella suddivisione delle reti degli ISP in gruppi corrispondenti a tre livelli di
una gerachia dove: gli ISP di accesso che hanno come clienti gli utenti
finali costituiscono il livello più basso e pagano il proprio traffico dati agli
ISP regionali posti nel livello superiore, che a loro volta sono clienti degli
ISP di livello 1, posti nel grado più alto della gerarchia che non pagano per
il proprio traffico dati. A questa gerarchia si aggiungono le reti private dei
distributori di contenuti, di cui Google è un esempio
b Nella suddivisione delle reti degli ISP in gruppi corrispondenti a due livelli di
una gerachia dove: gli ISP di accesso che hanno come clienti gli utenti
finali costituiscono il livello più basso e pagano il proprio traffico dati agli
ISP regionali posti nel livello superiore che pagano in funzione del traffico
dati che si scambiano tra loro. A questa gerarchia si aggiungono le reti
private dei distributori di contenuti, di cui Google è un esempio
c Nella suddivisione delle reti in due gruppi costituiti dalle reti pubbliche degli
ISP di accesso che forniscono traffico agli utenti finali mediante tecnologie
di trasmissione di vario tipo (DDL, FTTH, Wi-Fi, satellitare) e dalle reti
private che si occupano di distribuire contenuti, di cui Google è un esempio
d Nella rete costituita dalla connessione tra le sottoreti degli ISP di accesso
che forniscono traffico agli utenti finali mediante tecnologie di trasmissione
di vario tipo (DDL, FTTH, Wi-Fi, satellitare). A questa rete di reti si
aggiungono le reti private dei distributori di contenuti, di cui Google è un
esempio
2 Il multi-homing consiste:
a Nella connessione a Internet pagando il traffico ad un ISP regionale che a

sua volta paga il traffico ad un fornitore di livello 1
b Nella possibilità di connettersi affittando un collegamento ad alta velocità
ad un gruppo di router che appartengono alla rete di un ISP e sono
posizionati fisicamente vicini
c Nella possibilità per tutti gli ISP di connettersi a due o più fornitori di livello
superiore. Sono esclusi gli ISP di livello 1 che non pagano fornitori
d In un collegamento tra due sistemi periferici che attraversa più ruter

appartenenti a reti di ISP di livello gerarchico diverso
3 Un PoP (Point of Presence) consiste:
a Nella possibilità per tutti gli ISP di connettersi a due o più fornitori di livello
superiore mediante un collegamento ad alta velocità. Sono esclusi gli ISP
di livello 1 che non pagano fornitori
b In un gruppo di router collocati fisicamente vicini che appartiene alla rete di

un ISP fornitore. L'ISP fornitore che possiede un PoP offre ai propri ISP
clienti la possibilità di collegare un loro router direttamente ad un router del
PoP mediante, un collegamento ad alta velocità. Gli ISP di accesso che
hanno come clienti gli utenti finali non posseggono PoP.
c In un gruppo di router collocati fisicamente vicini che consentono ad ISP di

ottimizzare i costi di una connessione di tipo peering tra le loro reti. Gli ISP
clienti hanno la possibilità di collegare un loro router direttamente ad un
router del PoP mediante un collegamento ad alta velocità.
d In un insieme di attrezzature e servizi che consentono ad ISP di ottimizzare

i costi di una connessione di tipo peering tra le loro reti
4 Un servizio di housing (colocation) consiste:

a Nel collegamento tra due sistemi periferici tramite ruters che appartengono
a reti di ISP dello stesso livello gerarchico
b Nella possibilità per tutti gli ISP di connettersi a due o più fornitori di livello
superiore. Sono esclusi gli ISP di livello 1 che non pagano fornitori
c Nel realizzare una connessione di tipo peering tra due ISP mediante le
attrezzature di un ISP di livello gerarchico superiore che garantisce la
gestione degli aspetti hardware, software ed infrastrutturali come il
condizionamento termico e la vigilanza
d Nel concedere in affitto uno spazio fisico in un Data center (generalmente

all'interno di appositi armadi detti rack) dove posizionare i router di
proprietà dell’ISP che fruisce del servizio. Il Data center garantisce la
gestione degli aspetti hardware, software ed infrastrutturali come il
condizionamento termico e la vigilanza
5 La rete di un ISP di livello 1 si connette a Internet:
a Solo con connessioni ad IXP (Internet exchange Point)
b Solo con connessione di tipo peering
c Solo con connessioni ad PoP (Point of Presence)
d Solo con modalità multi-homing
6 Un ISP di accesso si può connettere ad ISP di livello 1:
a Solo con connessioni ad IXP (Internet exchange Point)

b Sia pagando il traffico ad un ISP regionale che a sua volta paga il traffico
ad un fornitore di livello 1, sia direttamente all'ISP di livello 1 pagando il
relativo traffico
c Solo con connessioni a PoP (Point of Presence)
d Solo tramite un ISP regionale
7 Una connessione di tipo peering tra reti di ISP consiste:
a Nel pagamento da parte di un ISP del traffico fornito da un fornitore di

livello superiore
b In una connessione attraverso collegamenti ad alta velocità
c In una connessione in cui nessuno degli ISP collegati paga l'altro per lo
scambio di traffico che avviene tra le loro reti, ma ciascuno raccoglie
separatamente per se stesso i pagamenti dai propri clienti
d In una connessione diretta tramite un PoP (Point of Presence) mediante un

collegamento ad alta velocità
8 Un IXP (Internet exchange Point) consiste:
a Nel collegamento tra due sistemi periferici tramite un router nella rete di un
ISP regionale
b In un gruppo di router collocati fisicamente vicini che appartiene alla rete di

un ISP fornitore. L'ISP fornitore che possiede un IXP offre ai propri ISP
clienti la possibilità di collegare un loro router direttamente ad un router del
IXP, mediante un collegamento ad alta velocità. Gli ISP di accesso che
hanno come clienti gli utenti finali non posseggono IXP.
c Nel pagamento ad un ISP di livello gerarchico superiore del traffico che

passa attraverso un router
d In un insieme di attrezzature e servizi che consentono ad ISP di ottimizzare

i costi di una connessione di tipo peering tra le loro reti
9 La gestione di un IXP (Internet exchange Point) è:
a Affidata agli ISP che gestiscono l'accesso degli utenti finali
b Affidata agli ISP di livello 1
c Di tipo commerciale, in cui l’azienda che ha creato e che gestisce l’IXP offre
a pagamento i servizi agli ISP che ne diventano clienti, oppure di tipo
consortile, in cui gli ISP che intendono stabilire un collegamento di tipo
peering si riuniscono in associazioni e partecipano alla gestione dell’IXP
d Affidata all'ISP a cui appartiene il router che effettua lo smistamento del

traffico dati
10 Una rete privata di un grande distributore di contenuti come Google può

connettersi:
a Anche alle reti di ISP di livello basso tramite connessioni a PoP (Point of
Presence) pagando il traffico dei dati
b Anche alle reti di ISP di livello basso con collegamenti di tipo peering sia
direttamente sia tramite connessioni a IXP (Internet exchange Point)
c Anche alle reti di ISP di livello basso con modalità multi-homing
d Anche alle reti di ISP di livello basso tramite un servizio di housing (colocation)
1 Il vantaggio della modulatità offerto dalla Architettura a livelli consiste nella
possibilità di:
a Cambiare un host periferico senza dover cambiare l’implementazione della

parte rimanente del sistema
b Aggiungere un numero non limitato di dispositivi periferici connessi in rete
c Scegliere più ISP (Internet Service Provider) per collegarsi alla rete
d Cambiare l’implementazione dei servizi forniti dal protocollo di un particolare

livello senza dover cambiare l’implementazione della parte rimanente del
sistema
2 La suite di protocolli ISO/OSI è:
a Il Modello della pila di protocolli di rete definita da 7 protocolli nello standard

del 1984
b Il Modello della pila di protocolli implementati in Internet definita da 4 livelli

nello standard RFC 1122 del 1989
c Il Modello della pila di protocolli implementati in Internet definita da 4 protocolli

d Il Modello della pila di protocolli di rete definita da 7 livelli nello standard del
1984
3 Il livello di Applicazione dello standard ISO/OSI offre servizi:

a Di crittografia e di compressione del testo
b Per consentire alle applicazioni di interpretare il significato semantico dei dati
c Per i processi relativi all’esecuzione delle applicazioni sui sistemi periferici

sorgente e destinazione
d Che consentono la sincronizzazione dello scambio dei dati
4 Il livello di Trasporto dello standard ISO/OSI offre servizi:
a Che consentono la comunicazione tra i nodi della rete che vengono attraversati
nel percorso che va dal sistema periferico sorgente al sistema periferico
destinazione
b Che permettono un trasferimento di dati affidabile, effettuando anche un

controllo degli errori e delle perdite di pacchetti tra due sistemi periferici
c Per il trasferimento di dati tra nodi adiacenti attraverso il tipo di collegamento

che sussiste tra di loro
d Necessari a livello Hardware per controllare il flusso di dati attraverso i

collegamenti e le connessioni ai dispositivi che permettono il passaggio dei
segnali che rappresentano le informazioni
5 Il livello di Rete dello standard ISO/OSI offre servizi:
a Per il trasferimento di dati tra nodi adiacenti attraverso il tipo di collegamento

b Che permettono un trasferimento di dati affidabile, effettuando anche un
c Che consentono la comunicazione tra i nodi della rete che vengono attraversati
destinazione
d Necessari a livello Hardware per controllare il flusso di dati attraverso i

6 Il livello di Collegamento dello standard ISO/OSI offre servizi:
a Necessari a livello Hardware per controllare il flusso di dati attraverso i

b Per il trasferimento di dati tra nodi adiacenti attraverso il tipo di collegamento

c Che permettono un trasferimento di dati affidabile, effettuando anche un

d Che consentono la comunicazione tra i nodi della rete che vengono attraversati
destinazione
7 Il livello Fisico dello standard ISO/OSI offre servizi:
a Che permettono un trasferimento di dati affidabile, effettuando anche un

b Per il trasferimento di dati tra nodi adiacenti attraverso il tipo di collegamento
c Necessari a livello Hardware per controllare il flusso di dati attraverso i

d Che consentono la comunicazione tra i nodi della rete che vengono attraversati
destinazione
8 Rispetto ai modelli ISO/OSI e TCP/IP l'approccio cross-layer è:
a Diverso perché introduce la capacità di scambiare informazioni anche tra

protocolli relativi a livelli diversi
b Uguale perché i protocolli possono comunicare solo con protocolli dello stesso
livello
c Diverso perché introduce la capacità di scambiare l'ordine gerarchico dei livelli
d Diverso perché unifica il livello di rete con quello di collegamento
9 La suite di protocolli TCP/IP è:
a Il Modello della pila di protocolli implementati in Internet definita da 4 protocolli

b Il Modello della pila di protocolli implementati in Internet definita da 4 livelli

c Il Modello della pila di protocolli di rete definita da 7 protocolli nello standard
del 1984
d Il Modello della pila di protocolli di rete definita da 7 livelli nello standard del
1984
10 I modelli di protocolli ISO/OSI e TCP/IP sono:
a Diversi perché i livelli di Presentazione e di Sessione non sono presenti nello

standard ISO/OSI
b Diversi perché i livelli di Presentazione e di Sessione non sono presenti nello

standard TCP/IP
c Diversi per l'ordine gerarchico dei livelli dei protocoli
d Denominazioni differenti di una stessa suite di protocolli di Internet

1 La denominazione dei pacchetti relativi ai livelli del Modello TCP/IP è:
a Messaggio per il livello di applicazione, datagramma per il livello di trasporto,

segmento per il livello di rete, frame per il livello di collegamento, il singolo bit
per il livello fisico
b Messaggio per il livello di applicazione, segmento per il livello di trasporto,

frame per il livello di rete, datagramma per il livello di collegamento, il singolo
bit per il livello fisico
c Messaggio per il livello di applicazione, segmento per il livello di trasporto,

datagramma per il livello di rete, frame per il livello di collegamento, il singolo
bit per il livello fisico
d Messaggio per il livello di applicazione, frame per il livello di trasporto,

segmento per il livello di rete, datagramma per il livello di collegamento, il
singolo bit per il livello fisico
2 I principali protocolli del livello di applicazione del Modello TCP/IP sono:
a Il protocollo TCP che garantisce una trasmissione affidabile tra mittente e

destinatario con ritrasmissione dei pacchetti persi, il protocollo UDP che
fornisce una trasmissione con possibilità di perdita di pacchetti ma più veloce
b Il protocollo IP che gestisce l'instradamento dei pacchetti consentendo di

interconnettere reti eterogenee per tecnologia, prestazioni e gestione
c Il protocollo HTTP per il trasferimento di documenti Web, il protocollo SMTP

per la posta elettronica, il protocollo FTP per il trasferimento di file tra sistemi
remoti, il protocollo DNS per la conversione di indirizzi simbolici in indirizzi
numerici IP
d Il protocollo Ethernet che gestisce le trasmissioni nelle LAN
3 I principali protocolli del livello di trasferimento del Modello TCP/IP sono:
a Il protocollo HTTP per il trasferimento di documenti Web, il protocollo SMTP

numerici IP
b Il protocollo Ethernet che gestisce le trasmissioni nelle LAN
c Il protocollo IP che gestisce l'instradamento dei pacchetti consentendo di

d Il protocollo TCP che garantisce una trasmissione affidabile tra mittente e

4 Il principale protocollo del livello di rete del Modello TCP/IP è:
a Il protocollo Ethernet che gestisce le trasmissioni nelle LAN
b Il protocollo HTTP per il trasferimento di documenti Web, il protocollo SMTP

numerici IP
c Il protocollo TCP che garantisce una trasmissione affidabile tra mittente e

d Il protocollo IP che gestisce l'instradamento dei pacchetti consentendo di
5 Il campo payload di un pacchetto gestito al livello di Trasporto è costituito da:
a Un Datagramma fornito dal livello di Rete
b Un Segmento fornito dal livello di Trasporto
c Un Messaggio fornito dal livello di Applicazione
d Un Frame fornito dal livello di Collegamento
6 Il campo payload di un pacchetto gestito al livello di Rete è costituito da:
a Un Segmento fornito dal livello di Trasporto
b Un Messaggio fornito dal livello di Applicazione
c Un Datagramma fornito dal livello di Rete
7 Il campo payload di un pacchetto gestito al livello di Collegamento è costituito da:
b Un Frame fornito dal livello di Collegamento

d Un Datagramma fornito dal livello di Rete
8 Il campo payload di un pacchetto gestito al livello Fisico è costituito da:
b Un Datagramma fornito dal livello di Rete
9 In una rete a commutazione di pacchetto basata sull'Architettura a livelli

l'incapsulamento è:
a L'operazione che inserisce, nel campo payload di un pacchetto relativo ad un

livello, il pacchetto gestito dal livello superiore
b L'operazione che inserisce, nel campo payload del pacchetto relativo ad un

livello, le informazioni aggiuntive gestite dai protocolli di tale livello
c L'ordinamento nella pila (stack) dei livelli che costituiscono la suite di protocolli
dell'Architettura
d La memorizzazione dei pacchetti nel buffer di output di un router
10 In una rete a commutazione di pacchetto basata sull'Architettura a livelli l'header

è:
a Il livello più alto nella gerarchia definita dal Modello standard ISO/OSI
b Il campo del pacchetto relativo ad un livello, che contiene il pacchetto gestito

dal livello superiore
c Il campo del pacchetto relativo ad un livello, che contiene le informazioni

aggiuntive gestite dai protocolli di tale livello
d Il livello più alto nella gerarchia definita dal Modello standard TCP/IP
1 Un malware è:
a Un Software per impedire un attacco sul computer di un utente attraverso una

attività svolta in rete
b Un Software dannoso che l'autore di un attacco può installare sul computer di

un utente attraverso una attività svolta in rete
c Un dispositivo Harware per impedire un attacco sul computer di un utente

attraverso una attività svolta in rete
d Gli strumenti Hardware e Software utilizzati per impedire gli attacchi mediante
attività svolte in rete
2 Un malware viene detto autoreplicante quando:
a Può diffondere in rete copie di se stesso, che effettuano lo stesso tipo di

attacco su altri computer
b Può diffondere in rete copie dei file memorizzati sul computer infettato di un
utente inconsapevole
c Può copiare sul computer dell'attaccante i i file memorizzati sul computer

infettato di un utente inconsapevole
d Può ripetere un attacco informatico ad intervalli di tempo regolari su uno stesso

computer
3 Si definisce botnet:
a Un Software che diffonde in rete copie dei file memorizzati su un computer
infettato
b Un attacco informatico che si ripete ad intervalli di tempo regolari su uno

stesso computer
c La rete di computer infettati che l’autore di un attacco controlla
d Una interruzione del servizio causata dall'invio da parte dell'attaccante di una

grande quantità di pacchetti capace di occupare completamente il
collegamento di accesso del server
4 Un virus informatico è:
a Un Software che diffonde in rete copie dei file memorizzati su un computer

infettato
b Un malware autoreplicante che può infettare un dispositivo senza alcuna

interazione esplicita con l’utente
d Un malware autoreplicante che richiede una qualche forma di interazione con

l’utente per poter infettare il dispositivo
5 Un worm informatico è:
a Un malware autoreplicante che richiede una qualche forma di interazione con

b Un malware autoreplicante che può infettare un dispositivo senza alcuna
interazione esplicita con l’utente
d Un Software che copia sul computer dell'attaccante i file memorizzati sul

computer di un utente inconsapevole
6 Una DoS provocata da un attacco alla vulnerabilità del sistema è:
a Una interruzione del servizio causata dall'invio ad una applicazione vulnerabile

o al Sistema Operativo in esecuzione sul server sotto attacco, di una sequenza
di pacchetti opportunamente costruiti per determinare il blocco del servizio o
anche lo spegnimento del server
b Una interruzione del servizio causata dall'invio da parte dell'attaccante di una

c Una interruzione del servizio causata da una gran numero di connessioni TCP
generate dall'attaccante e mantenute tutte aperte per ingorgare la capacità
ricettiva del server
d La diffusione in rete di copie dei file memorizzati su un computer
7 Una DoS provocata da una inondazione di banda è:
a Una interruzione del servizio causata dall'invio ad una applicazione vulnerabile

o al Sistema Operativo in esecuzione sul server sotto attacco, di una sequenza
di pacchetti opportunamente costruiti per determinare il blocco del servizio o
anche lo spegnimento del server
b Una interruzione del servizio causata dall'invio da parte dell'attaccante di una
c Una interruzione del servizio causata da una gran numero di connessioni TCP
8 Una DoS provocata da una inondazione di connessione è:
a Una interruzione del servizio causata da una gran numero di connessioni TCP
b Una interruzione del servizio causata dall'invio di una sequenza di pacchetti

opportunamente costruiti ad una applicazione vulnerabile o al Sistema
Operativo in esecuzione sul server sotto attacco, in grado di determinare il
blocco del servizio o anche lo spegnimento del server
c Una interruzione del servizio causata dall'invio da parte dell'attaccante di una

9 Il packet sniffing è:
a Una interruzione del servizio causata dall'invio da parte dell'attaccante di una

b La diffusione in rete di copie dei file memorizzati su un computer
c La copia mediante un ricevitore passivo di ogni pacchetto in transito su una

connessione all’insaputa degli utenti collegati che non hanno modo per
potersene accorgere
d Un malware autoreplicante che richiede una qualche forma di interazione con

10 La difesa da una attività di packet sniffing è costituita:
a Dalla installazione di opportuni dispositivi Hardware
b Dall'uso di tecniche di crittografia per codificare i messaggi trasmessi
c Dal controlo del numero di accessi alla rete effettuati dal computer
d Dal settaggio di opportuni paramentri di trasmissione dei messaggi nel sistema

periferico sorgente
1 Nell'ambito della valutazione delle prestazioni, con il termine metrica si indica:
a Una valutazione in termini numerici di un aspetto del comportamento del

sistema
b L'unità di misura della grandezza adottata per valutare le prestazioni
c Un parametro della prestazione da valutare
d L'intervallo dei possibili valori assunti da un parametro della prestazione da

valutare
2 Nell'ambito della valutazione delle prestazioni Hardware con il termine benchmark

si indica:
a Il numero delle istruzioni del programma utilizzato per effettuare la valutazione

delle prestazioni della CPU
b Il limite massimo entro il quale la valutazione della prestazione fornisce un

valore accettabile
c L'intervallo dei valori in cui ricade la valutazione della prestazione
d Un insieme di programmi campione appositamente scelto per impegnare un

dispositivo nell'esecuzione di un numero adeguato di istruzioni significative ai
fini della valutazione da effettuare
3 Ai fini della valutazione delle prestazioni Hardware, il tempo di CPU viene definito
come:
a Il tempo di CPU utente speso per l'esecuzione delle istruzioni del programma
utente
b Il tempo di CPU utente speso per l'esecuzione delle istruzioni del programma
utente più il tempo di CPU di sistema speso per l'esecuzione delle funzioni del
Sistema Operativo necessarie per eseguire il programma utente
c Il tempo di CPU di sistema speso per l'esecuzione delle funzioni del Sistema
Operativo necessarie per eseguire il programma utente
d Il tempo speso negli accessi alla Memoria principale per il prelievo delle
istruzioni
4 La relazione che lega la frequenza di clock al periodo di clock è data da:
a Frequenza diviso periodo uguale a 1
b Frequenza uguale all'inverso del periodo
c Frequenza più periodo uguale tempo di CPU
d Frequenza uguale a 1 meno periodo
5 Utilizzando il periodo di clock, il tempo di CPU utente relativo alla esecuzione di un

programma può essere calcolato con la formula:
a Numero di cicli di clock impiegati per l'esecuzione del programma meno il

periodo di clock
b Numero di cicli di clock impiegati per l'esecuzione del programma diviso per il
periodo di clock
c Numero di cicli di clock impiegati per l'esecuzione del programma più il periodo
di clock
d Numero di cicli di clock impiegati per l'esecuzione del programma moltiplicato

per il periodo di clock
6 Utilizzando la frequenza di clock, il tempo di CPU utente relativo alla esecuzione di

un programma può essere calcolato con la formula:
a Numero di cicli di clock impiegati per l'esecuzione del programma più la

frequenza di clock
b Numero di cicli di clock impiegati per l'esecuzione del programma moltiplicato

per la frequenza di clock
c Numero di cicli di clock impiegati per l'esecuzione del programma diviso la

frequenza di clock
d Numero di cicli di clock impiegati per l'esecuzione del programma meno la

frequenza di clock
7 Considerando un computer con un periodo di clock di 2 ns/ciclo ed un programma

che richiede 12000000 di cicli di esecuzione, il tempo di CPU utente è dato da:
a
8 Considerando un computer con una frequenza di clock di 3 GHz ed un programma

che richiede 12000000 di cicli di esecuzione, il tempo di CPU utente è dato da:
a
9 La relazione che lega il tempo di CPU utente con la frequenza di clock e il periodo
di clock è:
a Inversa proporzionalità con il periodo e diretta proporzionalità con la frequenza
b Inversa proporzionalità con la frequenza e diretta proporzionalità con il periodo

c Diretta proporzionalità con entrambi
d Inversa proporzionalità con entrambi
10 Per migliorare le prestazioni di un computer la frequenza di clock può essere:
a Mantenuta costante diminuendo il periodo di clock
b Diminuita, ma senza superare il limite fisico costituito dalla possibilità di

disperdere il calore generato
c Aumentata, ma senza superare il limite fisico costituito dalla possibilità di

disperdere il calore generato
d Mantenuta costante aumentando il periodo di clock

1 In una gerarchia di memorie, il livello più vicino alla CPU è:
a Più veloce e meno grande
b Meno veloce e più grande
c Più veloce e più grande
d Meno veloce e meno grande
2 La tecnica detta mappatura diretta di una cache costituita da K = 2s locazioni

pone:
a Gli indirizzi della cache costituita da K=2s locazioni uguali agli indirizzi delle
prime K locazioni della Memoria principale
b Gli indirizzi della cache uguali allo stesso valore degli indirizzi delle locazioni
della Memoria principale
c Gli indirizzi della cache costituita da K=2s locazioni uguali al valore modulo s
degli indirizzi delle locazioni della Memoria principale, che coincide con il
valore rappresentato dagli s bit meno significativi di tali indirizzi
d Gli indirizzi della cache costituita da K=2s locazioni uguali al valore degli
indirizzi delle ultime K locazioni della Memoria principale
3 Il campo tag di un elemento della Tabella associata alla cache fornisce:

a I bit del contenuto della locazione nella Memoria principale associata alla
locazione nella cache relativa alla riga della Tabella
b I rimanenti bit dell'indirizzo della locazione nella Memoria principale associata

alla locazione nella cache relativa alla riga della Tabella, che vengono persi
effettuando l'operazione modulo prevista dalla tecnica di mappatura diretta
della cache
c Il valore di un bit uguale a 1 se la locazione nella cache relativa alla riga della
Tabella è occupata da un dato copiato dalla Memoria principale, uguale a 0 se
tale locazione nella cache è libera
d Il valore di un bit uguale a 0 se la locazione nella cache relativa alla riga della
4 Il campo di validità di un elemento della Tabella associata alla cache fornisce:
a I bit del contenuto della locazione nella Memoria principale associata alla
locazione nella cache relativa alla riga della Tabella
b Il valore di un bit uguale a 0 se la locazione nella cache relativa alla riga della
c I rimanenti bit dell'indirizzo della locazione nella Memoria principale associata

alla locazione nella cache relativa alla riga della Tabella, che vengono persi
effettuando l'operazione modulo prevista dalla tecnica di mappatura diretta
della cache
d Il valore di un bit uguale a 1 se la locazione nella cache relativa alla riga della
5 I termini hit rate e miss rate indicano:
a Le metriche che forniscono rispettivamente il tempo medio necessario per

stabilire se si è verificato un hit o un miss nel trovare un elemento nel livello
superiore della gerarchia di memorie
b Le metriche che forniscono rispettivamente il tempo speso per gli hit e i miss
che si verificano in un intervallo di tempo in una gerarchia di memorie
c Le metriche che forniscono rispettivamente la frequenza di hit e la frequenza di

miss che si verificano in un fissato numero di accessi in memoria.
d Le metriche che forniscono rispettivamente il numero totale di hit e di miss che

si verificano nell'esecuzione di un programma
6 La penalità di miss è:
a La metrica che fornisce il tempo per sostituire un blocco della memoria Virtuale
con un nuovo blocco copiato dalla memoria di massa che contiene il dato
cercato
b La metrica che fornisce il tempo che si spende per accedere al livello superiore
della gerarchia di memorie nel caso che il dato venga trovato
c La metrica che fornisce il tempo totale dei miss che si verificano

nell'esecuzione di un programma
d La metrica che fornisce il tempo per sostituire un blocco nel livello superiore
con un nuovo blocco copiato dal livello inferiore che contiene il dato cercato
7 Il tempo di hit:
a La metrica che fornisce il tempo per sostituire un blocco nel livello superiore
con un nuovo blocco copiato del livello inferiore che contiene il dato cercato
b La metrica che fornisce il tempo che si spende per accedere al livello superiore
della gerarchia di memorie nel caso che il dato venga trovato
c La metrica che fornisce il tempo totale degli hit che si verificano

nell'esecuzione di un programma
d La metrica che fornisce il tempo che si spende per accedere alla Memoria
Virtuale nel caso che il dato venga trovato
8 Con il termine Memoria Virtuale si indica:
a Una memoria in cui tutti i programmmi che vengono eseguiti in parallelo

possono condividere i dati effettuando operazioni di lettura/scrittura
b Il livello più basso di una gerarchia di memorie che corrisponde alla Memoria di
massa
c Una tecnica di gestione della memoria capace di simulare uno spazio di

Memoria principale indirizzabile maggiore di quello fisicamente disponibile,
utilizzando spazio della memoria di massa
d La memoria riservata alle funzioni svolte dal Sistema Operativo
9 Si verifica un page fault quando:
a Si richiede l'accesso ad una pagina della Memoria Virtuale che non

corrisponde ad una pagina della Memoria principare perché la pagina cercata
risiede nella memoria di massa
b Il dato non viene trovato nella relativa pagina nell'accesso al livello superiore
della gerarchia di memoria costituito dalla cache
c Il dato non viene trovato nella relativa pagina contenuta nel livello più basso
della gerarchia di memorie
d Si richiede l'accesso ad una pagina della Memoria Virtuale che corrisponde ad

una pagina della Memoria principare
10 La MMU (Memory Management Unit) è:
a Un dispositivo Hardware che effettua il prelievo dei dati presenti nella cache
b Un dispositivo Hardware per la gestione dei livelli di una gerarchia di memorie

che fornisce la traduzione degli indirizzi del livello superiore in indirizzi della
memoria di massa
c Un dispositivo Hardware per la gestione della Memoria Virtuale che fornisce la

traduzione degli indirizzi virtuali in indirizzi fisici della Memoria principale
d Un dispositivo Hardware per assegnare lo spazio della cache alle operazioni

del Sistema operativo
1 Il parallelismo della tecnica di pipelining per il miglioramento delle prestazioni di
un computer consiste:
a Nell'uso di una unità di elaborazione grafica ad alto parallelismo che offre la

possibiltà di programmare un ampio spettro di applicazioni utilizzando un
linguaggio di programmazione tipicamente basato sul Linguaggio C
b Nella possibilità di eseguire in parallelo le istruzioni su un computer in cui è

presente più di una CPU
c Nella esecuzione in parallelo di più istruzioni come in una catena di montaggio,

suddividendo l'esecuzione di ogni istruzione in fasi e svolgendo le operazioni di
ogni fase in un ciclo di clock.
d Nell'effettuare gli accessi ai dati ed alle istruzioni attraverso una gerarchia di

livelli di memoria copiando i blocchi da un livello a quello immediantamente
superiore
2 L'esecuzione di una istruzione del Linguaggio Macchina MIPS nell'applicazione del

pipeling è suddivisa in:
a 6 fasi denominate: Fetch, lettura dei registri, decodifica del codice operativo,
calcolo effettuato dall'ALU, lettura/scrittura di un dato in Memoria, scrittura nel
blocco dei Registri
b 4 fasi denominate: Fetch e decodifica, lettura dei registri e calcolo effettuato

dall'ALU, lettura/scrittura di un dato in Memoria, scrittura nel blocco dei Registri
c 5 fasi denominate: Fetch, lettura dei registri e decodifica, calcolo effettuato

d 5 fasi denominate: Fetch e decodifica, lettura dei registri, calcolo effettuato
3 Per l'implementazione della tecnica di pipelining è necessario:
a Aggiungere delle General Purpose GPU tra cui suddividere l'esecuzione delle
istruzioni in parallelo
b Aggiungere delle CPU tra cui suddividere l'esecuzione delle istruzioni in

parallelo
c Aggiungere dei registri per memorizzare le informazioni necessarie alla

esecuzione in parallelo delle istruzioni
d Aggiungere dei bus di comunicazione tra le CPU che concorrono alla

esecuzione in parallelo delle istruzioni
4 Si verifica una criticità strutturale quando:
a Le risorse Hardware presenti non sono in grado di supportare le operazioni

richieste da diverse fasi della pipeline in esecuzione
b Una fase deve aspettare i risultati delle operazioni eseguite in un altra fase
della pipeline.
c Il prelievo di una istruzione nella fase di Fetch dipende dall’esito del test di una
istruzione di salto condizionato in esecuzione nella pipeline
d La pipeline non riceve i dati necessari a causa di un Page Fault
5 Si verifica una criticità sui dati quando:

a La pipeline non riceve i dati necessari a causa di un Page Fault
b Le risorse Hardware presenti non sono in grado di supportare le operazioni

c Il prelievo di una istruzione nella fase di Fetch dipende dall’esito del test di una
d Una fase deve aspettare i risultati delle operazioni eseguite in un altra fase
della pipeline
6 Per risolvere una criticità sui dati:
a Si utilizza una tecnica di predizione dell'esito del salto condizionato, che nel
caso più semplice consiste nel continuare sempre l'esecuzione senza
effettuare il salto
b Si utilizza la tecnica detta di propagazione (bypassing) che consente

all’istruzione successiva di leggere direttamente i risultati output calcolati
dall’ALU senza dover attendere che siano memorizzati nel blocco dei Registri
c Si aggiungono dei dispositivi di controllo per evitare i conflitti tra fasi di

esecuzione di istruzioni diverse che richiedono lo stesso Hardware
d Si duplicanno i dispositivi che determinano i conflitti tra fasi di esecuzione di

istruzioni diverse che richiedono lo stesso Hardware
7 Si verifica una criticità sul controllo quando:
a Una fase deve aspettare i risultati delle operazioni eseguite in un altra fase
della pipeline
b Il prelievo di una istruzione nella fase di Fetch dipende dall’esito del test di una
c Le risorse Hardware presenti non sono in grado di supportare le operazioni

d La pipeline non riceve i dati necessari a causa di un Page Fault
8 Per risolvere una criticità sul controlo:
a Si utilizza una tecnica di predizione dell'esito del salto condizionato, che nel
caso più semplice consiste nel continuare sempre l'esecuzione senza
effettuare il salto
b Si utilizza la tecnica detta di propagazione (bypassing) che consente

all’istruzione successiva di leggere direttamente i risultati output calcolati
dall’ALU senza dover attendere che siano memorizzati nel blocco dei Registri
c Si aggiungono dei dispositivi di controllo per evitare i conflitti tra fasi di

esecuzione di istruzioni diverse che richiedono lo stesso Hardware
d Si duplicanno i dispositivi che determinano i conflitti tra fasi di esecuzione di

istruzioni diverse che richiedono lo stesso Hardware
9 Il termine multicore è riferito a una Architettura:
a Che implementa una gerarchia di Memorie
b In cui è presente più di una Graphic Processing Unit (GPU)
c Che implementa la Memoria Virtuale

d In cui è presente più di una Central Processing Unit (CPU)
10 Una General Purpose GPU è:
a Una Unità di elaborazione grafica ad alto parallelismo che offre la possibiltà di

programmare un ampio spettro di applicazioni utilizzando un linguaggio di
programmazione tipicamente basato sul Linguaggio C
b Una Architettura in cui è presente più di una Central Processing Unit (CPU)
c Una Atrchitettura che suddivide l'esecuzione di ogni istruzione in fasi

svolgendo le operazioni di ogni fase in un ciclo di clock.
d Una Architettura che implementa le istruzioni con un numero variabili di cicli di

clock

Architettura e Reti Di Calcolatori

Caricato da

Informazioni sul documento

Titolo originale

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Architettura e Reti Di Calcolatori

Caricato da

Copyright:

Formati disponibili

1 La Macchina di Turing e la Macchina di Von Neuman sono:

a Computer che non vengono più venduti

b Modelli di computer che risolvono specifici problemi matematici

c Computer di marca diversa

d Modelli teorici di computazione algoritmica

2 I problemi che possono essere risolti con un algoritmo sono:

b Solo i problemi con meno di un miliardo di dati

c Solo i problemi con soluzione numerica

d Un sottoinsieme di tutti i problemi

3 Rispetto alla Macchina di Turing la Macchina di Von Neuman risolve:

a Un numero di problemi minore

b Gli stessi problemi

c Un numero di problemi maggiore

4 In ogni transizioni di stato della Macchina di Turing lo stato successivo dipende:

a Dalla lunghezza della sequenza scritta sul nastro

b Dallo stato attuale e dal simbolo letto sul nasto

c Dal primo stato assunto dalla macchina

d Dal numero totale degli stati

5 Il Sistema Operativo è un programma che:

a Traduce un programma scritto in un Linguaggio ad Alto Livello in un

b Esegue le operazioni aritmetiche e logiche

c Gestisce le risorse Hardware del computer assegnandole ai programmi da

d Valuta le prestazioni dell'Unità Aritmetico-Logica

6 Le componenti Hardware del computer comunicano tra loro utilizzando:

b Canali di comunicazione detti bus

7 La valutazione delle prestazioni di un computer misura:

a I costi del Software

c La correttezza della soluzione fornita da un programma

d L'efficienza della esecuzione di un programma su un computer

a Una lista anche infinita di azioni comprensibili ed eseguibili da una

b Una lista finita di azioni comprensibili ed eseguibili da una macchina

c Un insieme di azioni comprensibili ed eseguibili da una macchina

d Una lista di azioni senza particolari vincoli

9 I progressi della tecnologia hanno:

a Migliorato le prestazioni ed aumentatol'insieme dei problemi

c Cambiato i risultati teorici relativi alla computazione algoritmica

d Migliorato le prestazioni del computer ma non hanno cambiato l'insieme dei

10 Nella Macchina di Turing gli stati, le trasizioni di stato, i simboli dell'alfabeto, i

a Insiemi infiniti nel caso di algoritmi risolutivi di problemi complessi

b Insiemi sia finiti che infiniti

c Insiemi comunque grandi, ma sempre finiti

d Sempre insiemi infiniti

a Istruzioni in Linguaggio Macchina più semplici ed un Hardware meno

b Istruzioni in Linguaggio Macchina che si possono eseguire su un qualunque

c Istruzioni in Linguaggio Macchina più numerose ed un Hardware più

d Istruzioni in Linguaggio Macchina più lente ed un Hardware più complesso

2 Una istruzione in Linguaggio Macchina del MIPS è rappresentata da:

a Una sequenza di 32 simboli dell'alfabero inglese

b Una sequenza di almeno 32 cifre binarie

c Una sequenza di 32 cifre binarie

d Una sequenza di cifre binarie di lunghezza variabile

a Un programma che traduce un programma scritto in Assembly in un

d Un programma che traduce un programma scritto in Linguaggio Macchina in

4 Per accedere al contenuto di un particolare registro è necessario conoscere:

a La lunghezza di tale registro

b Il tipo di dato scritto in tale registro

c L'indirizzo scritto in tale registro

d L'indirizzo di tale registro

5 Nel Linguaggio Assembly del MIPS il simbolo $ seguito da caratteri alfanumerici

a Il contenuto di un registro del processore

b Il valore dell'operando di una istruzione

c L'indirizzo di un registro del processore

d La sequenza di 32 bit che fornisce l'operando di una istruzione
