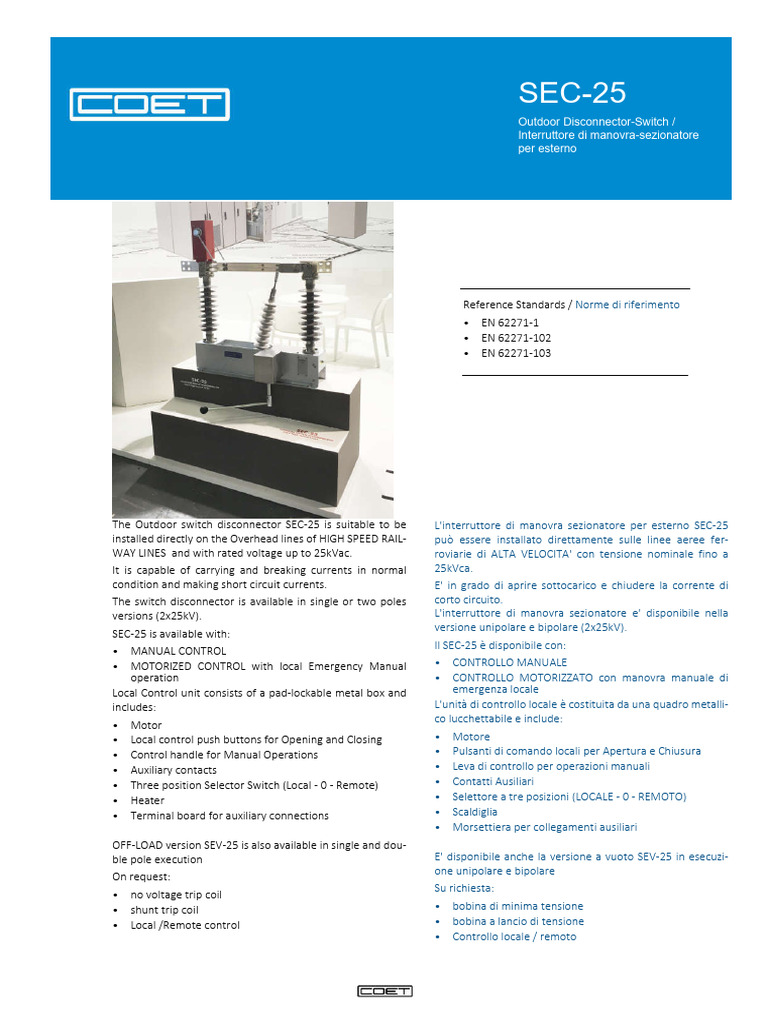

SEC-25

Outdoor Disconnector-Switch /
Interruttore di manovra-sezionatore
per esterno

Reference Standards / Norme di riferimento

• EN 62271-1
• EN 62271-102
• EN 62271-103

The Outdoor switch disconnector SEC-25 is suitable to be L'interruttore di manovra sezionatore per esterno SEC-25
installed directly on the Overhead lines of HIGH SPEED RAIL- può essere installato direttamente sulle linee aeree fer-
WAY LINES and with rated voltage up to 25kVac. roviarie di ALTA VELOCITA' con tensione nominale fino a
It is capable of carrying and breaking currents in normal 25kVca.
condition and making short circuit currents. E' in grado di aprire sottocarico e chiudere la corrente di
The switch disconnector is available in single or two poles corto circuito.
versions (2x25kV). L'interruttore di manovra sezionatore e' disponibile nella
versione unipolare e bipolare (2x25kV).
SEC-25 is available with:
Il SEC-25 è disponibile con:
• MANUAL CONTROL
• MOTORIZED CONTROL with local Emergency Manual • CONTROLLO MANUALE
operation • CONTROLLO MOTORIZZATO con manovra manuale di
Local Control unit consists of a pad-lockable metal box and emergenza locale
includes: L'unità di controllo locale è costituita da una quadro metalli-
co lucchettabile e include:
• Motor
• Local control push buttons for Opening and Closing • Motore
• Control handle for Manual Operations • Pulsanti di comando locali per Apertura e Chiusura
• Auxiliary contacts • Leva di controllo per operazioni manuali
• Three position Selector Switch (Local - 0 - Remote) • Contatti Ausiliari
• Heater • Selettore a tre posizioni (LOCALE - 0 - REMOTO)
• Terminal board for auxiliary connections • Scaldiglia
• Morsettiera per collegamenti ausiliari
OFF-LOAD version SEV-25 is also available in single and dou-
ble pole execution E' disponibile anche la versione a vuoto SEV-25 in esecuzi-
one unipolare e bipolare
On request:
Su richiesta:
• no voltage trip coil
• shunt trip coil • bobina di minima tensione
• Local /Remote control • bobina a lancio di tensione
• Controllo locale / remoto
MAIN TECNICAL DATA / DATI TECNICI PRINCIPALI
Rated Voltage (phase-Earth) Un / Tensione nominale (tra fase e terra) Un 25 kV

Maximum Permanent Voltage (phase-Earth) Umax1 / Tensione permanente massima (tra fase e terra) 27,5 kV
Umax1

Maximum non-permanent voltage (phase-Earth) Umax2 < 5min / Tensione non permanente massima 29 kV
(tra fase e terra) Umax2 < 5min

Insulation Level / Livello di isolamento

•Impulse withstand Voltage 1,5/50µs / Tensione nominale di tenuta ad impulso atmosferico 1,5/50µs
—Between Insulatig distance / Sulla distanza di sezionamento 290 kV
—Against Earth / Verso terra 250 kV
• Power frequency withstand Voltage per 1 min / Tensione di tenuta a frequenza industriale per 1 min
—Between Insulatig distance / Sulla distanza di sezionamento 110 kV
—Against Earth / Verso terra 105 kV

Rated Frequency / Frequenza nominale 50 Hz

Rated Current (RMS) / Corrente nominale-valore efficace 2000 A

Short time Withstand Current (3 sec.) / Corrente di breve durata (3 sec.) 12,5 kA

Rated Breaking Capacity / Potere di interruzione nominale 2000 A

Short Circuit Making Current / Potere di stabilimento su cortocircuito 16 kA

Cable-charging Breaking Capacity / Potere di interruzione di cavi a vuoto 10 A

Creepage Distance / Linea di fuga isolatori > 1325 mm

Mechanical Endurance / Durata meccanica 10000 cicli

Control Auxiliary voltage / Tensione comando e controllo ca/cc on request

Auxiliary & Signal contacts /Contatti ausiliari e di segnalazione 2NO+2NC

per position

ENVIROMENTAL CONDITIONS / INSTALLATION EXAMPLE /

CONDIZIONI AMBIENTALI ESEMPIO DI INSTALLAZIONE
1000 524
Minimum Ambient Temperature -25 °C
/
Temperatura ambiente minima
315
1194

Maximum Ambient Temperature + 50 °C

820

/
Temperatura ambiente massima
830
Ambient / OV4
Ambiente PD4

Altitude / 1000 m s.l.m.

Altitudine di Installazione

Ice Condition class / 10 2

Stato di ghiaccio classe
524

310
400

via Civesio 12, 20097 San Donato Milanese (Mi), Italy ph. +39.02.842934 fax. +39.02.5279753 email, coet@coet.it www.coet.it
The performances and the characteristics reported in this leaflet are not binding and can modified at any moment without notice.
