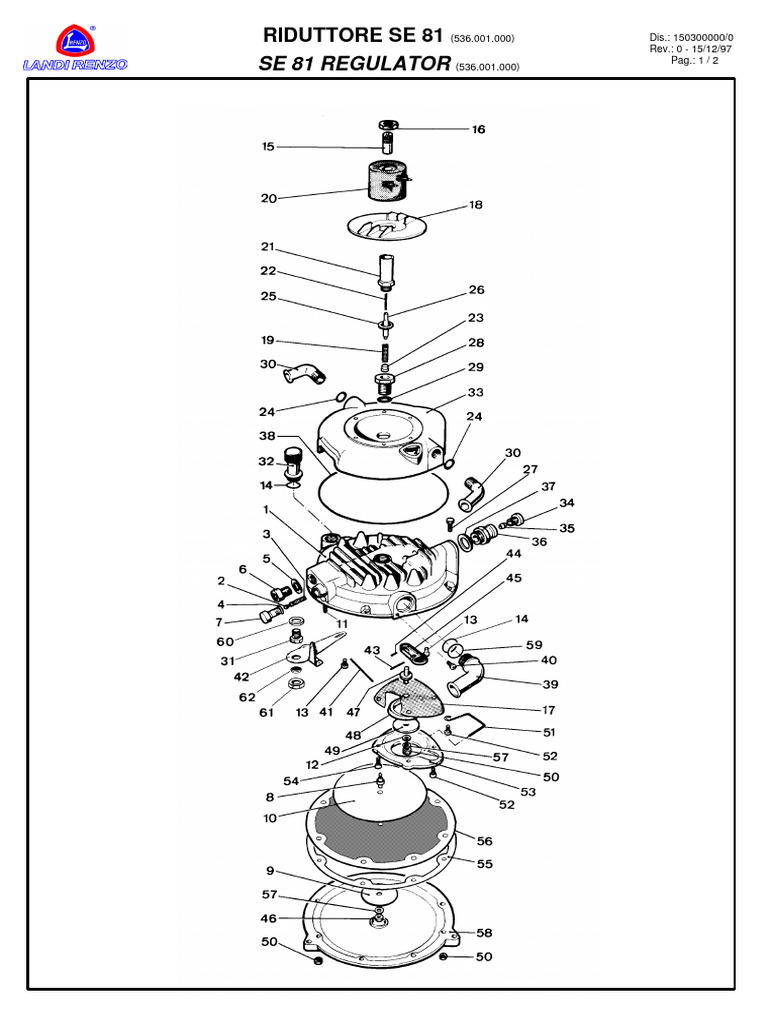

RIDUTTORE SE 81 (536.001.000) Dis.

: 150300000/0
Rev.: 0 - 15/12/97
SE 81 REGULATOR (536.001.000) Pag.: 1 / 2
 RIDUTTORE SE 81 (536.001.000) Dis.: 150300000/0
Rev.: 0 - 15/12/97
SE 81 REGULATOR (536.001.000) Pag.: 2 / 2

POS COD. NUM DESCRIZIONE DESCRIPTION POS COD. NUM DESCRIZIONE DESCRIPTION
PCS PCS
1 136002200 1 Corpo riduttore Regulator body 51 209068050 1 Molla gancio filo 1.8 Spring 1.8
2 218003100 1 Perno registro min.H5 Idle adjuster pin H5 52 308004031 3 Vite TC taglio croce Cross-slotted screw
3 209076050 1 Molla Spring M5x16 UNI 7687 M5x16 UNI 7687
D0.55x6.1x30.5 D0.55x6.1x30.5 53 133021200 1 Coperchio alta press. High press. Cover
4 173030371 1 Guarnizione OR2031 O-ring gasket 2031 54 308220031 2 Vite TSC taglio croce Cross-slotted screw
5 254023201 1 Rondella Washer M5x16 UNI 7689 M5x16 UNI7689
D13.9x19x1.5 D13.9x19x1.5 55 170002460 1 Guarnizione O-ring gasket
6 287002030 1 Tappo1/4 Gas H10 Plug 1/4 Gas H10 D172x162 H0.5 D172x162 H0.5
7 242002100 1 Registro min. M10x1 Idle adjuster M10x1 56 206013350 1 Membrana D172 pref. Diaphragm D172
8 269011200 1 Snodo leva bassa Low pressure 57 254250021 10 Rondella elastica ond. Crinkle washer
press. lever joint tipo A D5 type A D5
9 149001230 1 Disco D47 H0.5 Disc D47 H0.5 58 133033200 1 Coperchio bas.press. Low pressure cover
10 149014230 1 Disco D105 H0.25 Disc D105 H0.25 59 173068371 1 Guarnizione OR2075 O-ring gasket 2075
11 308200031 1 Vite prigioniero M5x20 Stud bolt M5x20 60 254002201 1 Rondella Washer
12 254261021 1 Rond.piana extralarga Plain washer D11.3x15x1.5 D11.3x15x1.5
D5 UNI6593 D5 UNI6593 61 143069100 1 Dado valvola bassa Low pressure
13 308003031 4 Vite TC taglio croce Cross-slotted screw pressione M14x0.75 valve nut M14x0.75
M4x7 UNI7687 TC M4x7 UNI7687 62 302017020 1 Valvola bassa Low pressure valve
14 173031371 2 Guarnizione OR 1715 O-ring gasket 1715 pressione M14x0.75 M14x0.75
15 188007030 1 Inserto registrabile Adjustable insert
16 143010030 1 Dado M11x1 ch18 h5 Nut M11x1 ch18 h5
17 206005350 1 Membrana alta High pressure
pressione diaphragm
18 133004300 1 Coperchio minimo Idle cover
19 209047050 1 Molla Spring
D 0.8x8.4x27 D 0.8x8.4x27
20 118120000 1 Bobina 12v 14w Coil 12v 18w
con diodo with diode
21 127001100 1 Canotto per bobina Idle coil plunger
minimo
22 209035050 1 Molla Spring
D 0.5x4x31 D 0.5x4x31
23 182002100 1 Guida molla leva Low pressure lever
bassa pressione spring guide
24 173009371 2 Guarnizione OR 112 O-ring gasket 112
25 173003371 1 Guarnizione OR 1412 O-ring gasket 1412
26 215001040 1 Nucleo mobile minimo Idle plunger
27 308050031 7 Vite TE M5x14 Screw TE M5x14
UNI 5739 UNI 5739
28 143009020 1 Dado fissaggio Water cover
coperchio acqua fixing nut
29 173028371 1 Guarnizione OR 2802 O-ring gasket 2802
30 278005100 2 Spola acqua Water connector
D15 M14x1.25 D15 M14x1.25
31 260003100 1 Sede valvola Low pressure valve
bassa pressione D5.5 seat D5.5
32 287001200 1 Tappo spurgo Drain plug
33 133012200 1 Coperchio acqua Water cover
34 236039100 1 Raccordo per bicono Nipple connector
tubo D6 M10x1 for D6 M10x1 pipe
35 115002100 1 Bicono per tubo D6 Nipple for D6 pipe
36 236020100 1 Raccordo entrata gas Gas inlet connector
M 10x1 ch.20 M10x1 ch.20
37 254001201 1 Rondella Washer
D 16.3x20x1.2 D16.3x20x1.2
38 173025371 1 Guarnizione O-ring gasket
OR 4575 AP 4575AP
39 278051200 1 Spola uscita gas Gas outlet
D19 connector D19
40 308001030 1 Vite TC taglio croce Cross-slotted screw
M4x7 testa UNI7687 TC M4x7 UNI7687
41 218002010 1 Perno leva bassa Low pressure lever
pressione D2 pin D2
42 194008030 1 Leva bassa press. Low pressure lever
RM TN1 M14x0.75 RM TN1 M14x0.75
43 218001010 1 Perno leva alta High pressure lever
press. D2 pin D2
44 275001021 1 Spina elast. pesante Lock pin D2x14
D 2x14 UNI 6873 UNI 6873
45 194036030 1 Leva alta pressione Self-adapt high
autoadattante pressure lever
46 143405031 1 Nut M5 UNI 5588 Nut M5 UNI 5588
47 269001030 1 Snodo leva alta High pressure
pressione lever joint
48 173111370 1 Guernizione a labbro Lip gasket
49 149020030 1 Disco D31 Disc D31
50 143404031 9 Dado esag. M5 Nut M5
