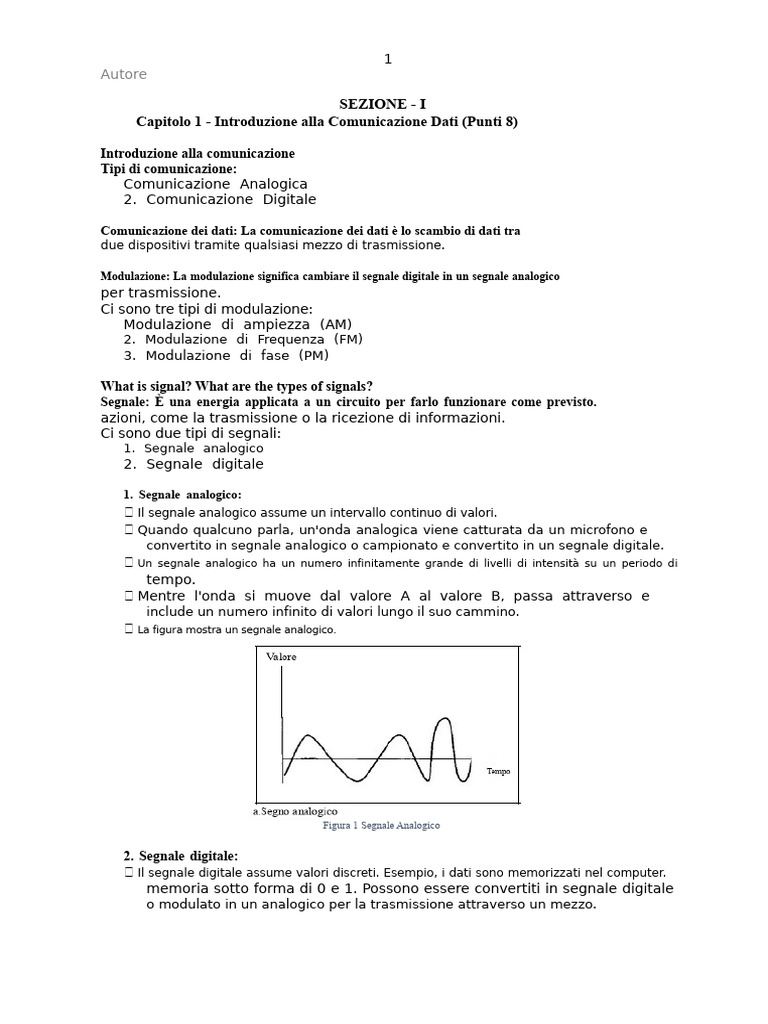

1

Autore

SEZIONE - I
Capitolo 1 - Introduzione alla Comunicazione Dati (Punti 8)

Introduzione alla comunicazione

Tipi di comunicazione:
Comunicazione Analogica
2. Comunicazione Digitale

Comunicazione dei dati: La comunicazione dei dati è lo scambio di dati tra

due dispositivi tramite qualsiasi mezzo di trasmissione.

Modulazione: La modulazione significa cambiare il segnale digitale in un segnale analogico

per trasmissione.
Ci sono tre tipi di modulazione:
Modulazione di ampiezza (AM)
2. Modulazione di Frequenza (FM)
3. Modulazione di fase (PM)

What is signal? What are the types of signals?

Segnale: È una energia applicata a un circuito per farlo funzionare come previsto.
azioni, come la trasmissione o la ricezione di informazioni.
Ci sono due tipi di segnali:
1. Segnale analogico
2. Segnale digitale

1. Segnale analogico:
Il segnale analogico assume un intervallo continuo di valori.
Quando qualcuno parla, un'onda analogica viene catturata da un microfono e
convertito in segnale analogico o campionato e convertito in un segnale digitale.
Un segnale analogico ha un numero infinitamente grande di livelli di intensità su un periodo di
tempo.
Mentre l'onda si muove dal valore A al valore B, passa attraverso e
include un numero infinito di valori lungo il suo cammino.
La figura mostra un segnale analogico.

Figura 1 Segnale Analogico

2. Segnale digitale:
Il segnale digitale assume valori discreti. Esempio, i dati sono memorizzati nel computer.
memoria sotto forma di 0 e 1. Possono essere convertiti in segnale digitale
o modulato in un analogico per la trasmissione attraverso un mezzo.
 2
Autore

In un segnale digitale, può avere solo un numero limitato di valori definiti.

Anche se ogni valore può essere qualsiasi numero, spesso è semplice come 1 e 0.
La figura mostra un segnale digitale.

Figura 2 Segnale Digitale

I segnali digitali consumano una larghezza di banda elevata.

TrasmissioneDati
La trasmissione dei dati si riferisce al movimento dei bit attraverso un mezzo fisico.
collegare due o più dispositivi digitali. Come mostrato nella figura, ci sono due opzioni
di trasmettere i bit, ovvero,
Trasmissione Parallela
2. Trasmissione Seriale

TrasmissioneParallela
I dati binari, costituiti da 1 e 0, possono essere organizzati in gruppi di n
bit ciascuno. I computer producono e consumano dati in gruppi di bit proprio come
concepiamo e utilizziamo il linguaggio parlato sotto forma di parole piuttosto che
lettere. Raggruppando, possiamo inviare dati n bit alla volta invece di 1. Questo è
chiamata trasmissione parallela.
Il meccanismo per la trasmissione parallela è concettualmente semplice: Usa
fili per inviare n bit alla volta. In questo modo, ogni bit ha il proprio filo, e
tutti i bit di un gruppo possono essere trasmessi con ogni tick dell'orologio da uno
dispositivo a un altro.
La figura mostra come funziona la trasmissione parallela per n=8. Tipicamente, gli otto
i cavi sono raggruppati in un cavo con un connettore a ciascun estremo.
 3
Autore

Figura 3 Trasmissione Parallela

Il vantaggio della trasmissione parallela è la velocità. Tutto il resto essendo uguale,
la trasmissione parallela può aumentare la velocità di trasferimento di un fattore di n
trasmissione seriale.
Ma c'è uno svantaggio significativo: il costo. La trasmissione parallela richiede
linee di comunicazione (cavi nell'esempio) solo per trasmettere i dati
trasmissione. Poiché questo è costoso, la trasmissione parallela è di solito limitata
a brevi distanze.

Vantaggi della Trasmissione Parallela

La velocità di trasmissione dei dati è maggiore.
2. Adatto per comunicazioni a breve distanza.
3. Gruppo di bit vengono trasmessi simultaneamente.

Svantaggi della Trasmissione Parallela:

Il costo è maggiore.
2. Trasmettere su distanze maggiori richiede fili più spessi per ridurre il segnale
degradazione.
Richiede più canali di comunicazione.

2. Trasmissione Seriale:
Nella trasmissione seriale un bit segue un altro, quindi abbiamo bisogno solo di uno
canale di comunicazione piuttosto che trasmettere dati tra due
dispositivi di comunicazione come mostrato nella figura.

Figura 4 Trasmissione Seriale

 4
[Autore]

Il vantaggio della trasmissione seriale rispetto a quella parallela è che con solo uno
canale di comunicazione, la trasmissione seriale riduce il costo di
trasmissione parallela per un fattore di circa n.
Poiché la comunicazione all'interno dei dispositivi è parallela, i dispositivi di conversione sono
richiesto all'interfaccia tra il mittente e la linea (parallela a-
seriale) e tra la linea e il ricevitore (seriale-a-parallelo).
La trasmissione seriale avviene in uno dei seguenti tre modi: asincrona,
sincrono e isocrono.

Differenza tra Trasmissione Seriale e Parallela.

No. TrasmissioneSeriale TrasmissioneParallela
1. Invia dati bit per bit. Invia dati simultaneamente.
Utilizzato per brevi distanze
2. Utilizzato per trasmissioni a lunga distanza.
trasmissione.
3. Il costo di trasmissione è minore. Il costo di trasmissione è maggiore.
4. La velocità di trasmissione dei dati è lenta. La velocità di trasmissione dei dati è rapida.

5. Dipende dal bit rate. Il throughput è costante.

Richiede una comunicazione singola Richiede otto comunicazioni

6.
canale. canale.

Sincrono e asincrono
7. la trasmissione sono le modalità di trasmissione seriale. Nessuna modalità nella trasmissione parallela.

trasmissione.

Trasmissione Asincrona e Sincrona:

1. Trasmissione Asincrona:
Nella trasmissione asincrona, i bit sono suddivisi in piccoli gruppi e inviati
indipendentemente.
Il mittente può inviare i gruppi in qualsiasi momento e il ricevente non lo sa mai.
quando arriveranno. Per avvisare il destinatario dell'arrivo di un nuovo gruppo,
pertanto viene aggiunto un bit extra all'inizio di ogni byte, che è
chiamato come bit di inizio. Il bit di inizio è sempre '0'.
Per far sapere al ricevitore che il byte è terminato, è necessario inviare uno o più bit aggiuntivi.
sono aggiunti alla fine del byte. Questi bit sono chiamati bit di stop.
La trasmissione asincrona è tipica dell'input output orientato ai byte, e
termine del sistema operativo che significa che i dati vengono trasferiti un byte alla volta.
La figura seguente mostra il formato dei dati per la trasmissione asincrona.

Figura 5 Trasmissione Asincrona

C'è un potenziale problema con la trasmissione asincrona. Ricorda
che il destinatario non sa quando i dati arriveranno finché non arrivano.
 5
Autore

La trasmissione asincrona è progettata per essere utilizzata con dispositivi lenti come
tastiera e alcune stampanti. Ha anche un sovraccarico.

Vantaggi:
2. Molto economico da implementare.
3. Può fornire prestazioni richieste a basso costo.
4. Non è necessaria la registrazione su entrambi i lati.

Svantaggi:
Le prestazioni sono scarse.
L'efficienza è bassa.
Una quantità considerevole di tempo di comunicazione si perde tra i personaggi.

3. TrasmissioneSincrona:
Con la trasmissione sincrona vengono inviati gruppi di bit molto più grandi. Invece di
inviando molti caratteri separatamente, ciascuno con il proprio bit di inizio e di fine,
vengono raggruppati insieme e poi trasmessi come un tutto. Lo chiamiamo questo
gruppa un data frame o un frame.
In questo, la trasmissione avviene sotto il controllo di una sorgente di temporizzazione.
Il frame contiene caratteri SYN, modelli di bit unici che avvisano il
ricevitore che un frame sta arrivando. Il carattere SYN è simile al bit di start.
La figura mostra il formato per la trasmissione sincrona.

Figura 6 Trasmissione Sincrona

Il bit di dati definisce le informazioni inviate. Non ci sono bit di inizio e
ferma il bit tra i caratteri. I bit di controllo degli errori vengono utilizzati per rilevare
e correggere gli errori di trasmissione.
La trasmissione sincrona è molto più veloce della trasmissione asincrona.
La trasmissione sincrona è più utile per applicazioni ad alta velocità.

Vantaggi
4. Capace di alte prestazioni.
L'efficienza è alta.
6. I sistemi di verifica degli errori e di riconoscimento funzionano bene.
7. La velocità di trasferimento dei dati è alta.

Svantaggi:
Costoso da implementare.
Entrambi i lati hanno bisogno di buffering.

Modalità di comunicazione:
La comunicazione tra due dispositivi può essere simplex, half-duplex o full duplex.

Simplex:
 6
[Autore]

In modalità simplex, la comunicazione è unidirezionale, come su una sola via.

strada. Solo uno dei dispositivi su un collegamento può trasmettere; l'altro può solo
ricevere come mostrato nella figura.

Figura 7 Modalità Simplex

La tastiera e i monitor tradizionali sono esempi di dispositivi simplex.
La tastiera può solo introdurre input; il monitor può solo accettare output.
La modalità simplex può utilizzare l'intera capacità del canale per inviare dati.
in una direzione.

2. Mezzo Duplice:
In modalità half-duplex, ogni stazione può sia trasmettere che ricevere, ma non
allo stesso tempo: Quando un dispositivo sta inviando, l'altro può solo ricevere,
e viceversa come mostrato nella figura.

Figura 8 Mezzo Doppio

La modalità half-duplex è come una strada a una corsia con traffico consentito in entrambe le direzioni.
indicazioni. Quando le auto viaggiano in una direzione, le auto che vanno nell'altra
la strada deve aspettare.

In una trasmissione a semiduplex, l'intera capacità di un canale è utilizzata.

sopra da uno dei due dispositivi che sta trasmettendo in quel momento.
I walkie-talkie e le radio CB (citizen band) sono entrambi sistemi a mezzo duplice.

3. Doppia direzione:
In modalità full-duplex (chiamata anche duplex), entrambe le stazioni possono trasmettere e
ricevere simultaneamente come mostrato nella figura.

Figura 9 Duplex Completo

La modalità full-duplex è come una strada a due corsie con il traffico che scorre in entrambe le direzioni
direzione allo stesso tempo.
In modalità duplex completa, i segnali che viaggiano in una direzione condividono la capacità di
il collegamento: con segnali che vanno nella direzione opposta. Questa condivisione può avvenire in
due modi: o il link deve contenere due separati fisicamente
percorsi di trasmissione, uno per l'invio e l'altro per la ricezione; oppure il
la capacità del canale è suddivisa tra i segnali che viaggiano in entrambi
istruzioni.
 7
[Autore]

Un esempio comune di comunicazione duplex completa è il telefono

rete. Quando due persone stanno comunicando tramite una linea telefonica, entrambe
può parlare e ascoltare allo stesso tempo.
La modalità a pieno duplex viene utilizzata quando la comunicazione in entrambe le direzioni è
richiesto tutto il tempo. La capacità del canale, tuttavia, deve essere divisa
tra due direzioni.
Capitolo 2 - Concetti di rete (Punti 10)

Rete di computer: Quando due o più computer sono collegati per condividere
risorse, scambiare file di dati o consentire comunicazioni elettroniche allora è
chiamato "Rete di Computer".
O
Una rete di computer è una rete di telecomunicazione che consente ai computer di
scambiare dati.

Necessità di Rete Computer.

[Link] di file: La rete di computer aiuta l'utente a condividere file di dati.
[Link] hardware: L'utente può condividere dispositivi come stampanti, scanner,
Unità CD-ROM, hard disk, ecc.
[Link] delle applicazioni: Le applicazioni possono essere condivise attraverso la rete, e
ciò consente di implementare applicazioni client/server.
[Link]: Le reti consentono agli utenti di comunicare utilizzando l'e-mail,
newsgroup, e videoconferenza, ecc.

Applicazioni della rete informatica:

Le principali applicazioni della rete informatica sono:
1. Marketing e vendite: Le reti informatiche sono ampiamente utilizzate in entrambi
organizzazioni di marketing e vendite. I professionisti del marketing li utilizzano per
raccolta, scambio e analisi dei dati relativi alle esigenze dei clienti e
cicli di sviluppo del prodotto. L'applicazione di vendita include il teleshopping,
che utilizza computer per l'ordine o telefoni connessi per ordinare
servizi di elaborazione delle reti e di prenotazione online per hotel, compagnie aeree e
e così via.

2. Servizi finanziari: I servizi finanziari di oggi dipendono totalmente da

reti informatiche. L'applicazione include ricerche sulla storia creditizia, estero
servizi di scambio e investimento, e trasferimento elettronico di fondi, che
permettere all'utente di trasferire denaro senza andare in banca (un automatizzato
il bancomat è un esempio di trasferimento elettronico di fondi, pagamento automatico-
controlla è un altro).

3. Manifattura: Le reti informatiche sono utilizzate in molti aspetti di

produzione inclusa la fase di produzione stessa.I due di loro che
utilizzare la rete per fornire servizi essenziali sono progettazione assistita da computer
(CAD) e produzione assistita da computer (CAM), entrambi i quali consentono
più utenti per lavorare a un progetto simultaneamente.

4. Servizi di directory: I servizi di directory consentono di memorizzare elenchi di file in

posizione centrale per velocizzare le operazioni di ricerca in tutto il mondo.

5. Servizi informativi: Un servizio di informazione in rete include un bollettino

tavole e banche dati. Un sito World Wide Web che offre tecnico
la specifica per un nuovo prodotto è un servizio informativo.
 8
[Autore]

6. Interscambio di dati elettronici (EDI): L'EDI consente l'informazione commerciale,

includendo documenti come ordini di acquisto e fatture, da essere
trasferito senza usare carta.

7. Posta elettronica: Probabilmente è la rete informatica più ampiamente utilizzata

applicazione. Ti consente di inviare e ricevere posta via internet.

8. Teleconferenza: La teleconferenza consente di svolgere conferenze senza

i partecipanti sono nello stesso luogo. Le applicazioni includono testo semplice
conferenze (dove i partecipanti comunicano attraverso il loro normale
tastiere e monitor) e videoconferenze dove i partecipanti possono
anche vedere oltre che parlare con altri partecipanti. Diversi tipi di
Le attrezzature vengono utilizzate per le videoconferenze a seconda della qualità di
il movimento che vuoi catturare (se vuoi solo vedere il viso di
altri partecipanti oppure vuoi vedere il volto esatto
espressione).

9. Voce su IP: Le reti informatiche vengono utilizzate anche per fornire voce
comunicazione. Questo tipo di comunicazione vocale è piuttosto economico poiché
rispetto alla normale conversazione telefonica.

10. Video on demand: Servizi futuri forniti dal cavo

le reti televisive possono includere video on demand dove una persona può
richiesta di un film particolare o di qualsiasi clip in qualsiasi momento desideri vedere.

11. Applicazioni domestiche: Navigare su internet può essere divertente, per acquisire
informazioni e per giocare. Informazioni su ogni campo sono disponibili
su internet come arte, scienza, tecnologia, affari, governo,
salute, musica, viaggi, cucina, sport, ecc. Molti giornali sono disponibili
articoli online e selezionati possono essere scaricati. Email, istanza
messaggistica, chat, telefonia Internet fornita comunicazione personale
utilizzando Internet e WWW.

Benefici della rete informatica:

I computer, il personale e le informazioni possono essere gestiti bene.
Una rete offre i mezzi per scambiare dati tra i computer
e per rendere programmi e dati disponibili per le persone.
3. Permette la condivisione delle risorse della macchina.
4. Il networking fornisce anche la funzione di backup.
5. Il networking offre un ambiente di rete flessibile. I dipendenti possono
lavorare da casa utilizzando legami attraverso le reti
computer in ufficio.

Componente della rete informatica:

1. Client: Qualsiasi computer che fa parte di una rete comune diversa da
Il server è chiamato client. La divisione si basa sulla capacità di archiviazione e
responsabilità del computer. Ad esempio, un server ha una grande capacità di archiviazione.
l'area e le sue responsabilità sono abbastanza diverse rispetto ai computer client.

2. Server: Un server è proprio come qualsiasi altro computer della rete, tuttavia esso
può essere distinta per la sua grande capacità di stoccaggio e il ruolo che svolge
assegnato ad esso. Questo è l'amministratore che controlla il funzionamento degli altri
computer e responsabili della divisione del lavoro tra i computer in
una rete condivisa.
 9
[Autore]

3. Media: Il dispositivo fisico attraverso il quale vari componenti di un

Le reti di computer collegate tra loro sono chiamate Media.
possono includere fili, cavi o qualsiasi altra cosa. Tuttavia, al giorno d'oggi con
progressi nella tecnologia delle comunicazioni senza fili tra vari
è anche possibile. Grazie a quegli scienziati e
i ricercatori che lavorano giorno dopo giorno per conferirci tali
tecnologie.

4. Scheda di Interfaccia di Rete (NIC): La scheda di interfaccia di rete è nota anche come
Adattatore di Rete. La scheda di interfaccia di rete (NIC) è un circuito stampato che
regola lo scambio di dati tra la rete e i computer o in
Altre parole possiamo dire che è necessario per ricevere e inviare dati
tra la rete e i computer. Ogni PC è dotato di un
slot integrato in cui è inserito il NIC che rimane connesso con un
cavo o filo.

5. Protocolli: In generale, qualsiasi insieme di regole è un protocollo. Un protocollo di rete è

di solito un insieme di regole concordato o standardizzato utilizzato per la trasmissione
dati e/o stabilire comunicazione tra di loro. Proprio come due persone
è necessario avere un linguaggio comune tra di loro per scambiare le loro opinioni,
quindi i computer devono avere un linguaggio comune per poter condividere informazioni
e il Protocollo è qualcosa che offre quella piattaforma.

6. Cavi: Ci sono molti cavi come coassiali, a coppie intrecciate o in fibra.

ottica usata per collegare i computer.

7. Switch: Viene utilizzato per dirigere i segnali attraverso la rete. Crea

collegamento temporaneo tra due computer e una stazione computer.

8. Hubs: La parte principale della rete collega più computer insieme per
formare una rete unica.

9. Ponti: È un punto intermedio tra due reti. Due LAN possono essere
connessi tramite ponti.

10. Router: trasferisce dati da una rete all'altra, cioè esso

aiuta anche a selezionare il percorso o la via per i dati verso ogni indirizzo di destinazione.

11. Ripetitori: È un dispositivo elettronico che riceve un segnale e

ritrasmetterlo a un livello più alto, in modo che il segnale possa coprire una distanza maggiore.

12. Gateways: I gateway collegano due reti indipendenti.

il gateway è un convertitore di protocollo.

Classificazioni delle reti informatiche:

Classificazione delle reti in base alla loro geografia:
1. Rete Locale (LAN):
Una LAN è solitamente una rete informatica di proprietà privata che collega i dispositivi in
un singolo ufficio, edificio o campus di dimensioni fino a pochi chilometri.
Le LAN sono facili da progettare e risolvere problemi. I computer personali e
Le stazioni di lavoro negli uffici sono collegate tramite LAN.
Questi sono usati per condividere risorse (possono essere hardware o software)
risorse) e per scambiare informazioni. Le LAN sono distinte da
 10
Autore

altri tipi di reti suddivisi in tre categorie: la loro dimensione, trasmissione

tecnologia e topologia.
Le LAN sono limitate in dimensione, il che significa che la loro trasmissione nel caso peggiore
il tempo è limitato e noto in anticipo. Pertanto questo è più affidabile poiché
rispetto a MAN e WAN. Conoscere questo vincolo rende possibile utilizzare
certa tipi di design che altrimenti non sarebbero possibili. Inoltre
semplifica la gestione della rete.
Una LAN tipica è mostrata nella figura.

Figura 10 Rete Locale

La LAN utilizza tipicamente una tecnologia di trasmissione che consiste in un cavo singolo per
quali macchine sono connesse. Le LAN tradizionali funzionano a velocità di 10 a
100 Mbps (ma ora possono essere raggiunte velocità molto più elevate). Il più
Le topologie LAN comuni sono bus, anello e stella.

2. Reti Metropolitane (MAN):

Un MAN è fondamentalmente una versione più grande di una LAN e normalmente utilizza simili
tecnologia. È progettata per estendersi su un'intera città.
La MAN è progettata per estendersi su tutta la città. Può essere una rete unica.
come una rete via cavo o potrebbe essere un mezzo per collegare un certo numero di LAN
in una rete più grande in modo che le risorse possano essere condivise come mostrato nella figura.

Figura 11 Reti Metropolitane

Ad esempio, un'azienda può utilizzare una MAN per connettere le LAN in tutte le sue
uffici in una città. MAN è interamente di proprietà e gestita da un'azienda privata
o forse un servizio fornito da un'azienda pubblica.
 11
[Autore]

La ragione principale per distinguere le MAN come una categoria speciale è che una
uno standard è stato adottato per loro. È DQDB (Coda Distribuita Doppia)
Bus) o IEEE 802.6.

3. Rete geografica (WAN):

WAN fornisce la trasmissione a lungo raggio di dati, voce, immagini e
informazioni su ampie aree geografiche che possono comprendere un paese,
continente o anche l'intero mondo.
A differenza delle LAN, le WAN possono utilizzare pubbliche, affittate o private
dispositivi di comunicazione, di solito in combinazioni, e possono quindi coprire
un numero illimitato di miglia come mostrato nella figura.

Figura 12 Rete di area ampia

WAN contiene una collezione di macchine utilizzate per eseguire utenti (cioè
programmi applicativi). Tutte le macchine chiamate host sono collegate da un
sottoinsieme di comunicazione.
Una WAN che è interamente di proprietà e utilizzata da un'unica azienda è spesso
chiamato rete aziendale.

Differenza tra LAN e WAN.

No. LAN WAN
La LAN è di proprietà di una persona,
La WAN può essere privata o può essere
1. università, fabbrica ecc. È un privato rete di tipo pubblico affittato.
rete posseduta.
WAN è utilizzato per la rete che
La LAN è progettata per operare su una
si estende su una grande distanza tale
2. piccola area fisica come ufficio come stati di sistema espandenti,
fabbrica o gruppo di edifici.
paesi ecc.
Le LAN sono facili da progettare e facili da gestire, mentre le WAN non sono così facili da progettare.
3.
mantenere. mantenere.
Il mezzo di comunicazione utilizzato
Il mezzo di comunicazione utilizzato
nella WAN può essere PSTN o satellite
4. per l'interconnessione è una semplice co- collegamenti a causa di distanze maggiori
cavo assiale.
coinvolto.
 12
Autore

A causa delle lunghe distanze coinvolte,

A causa delle distanze più brevi, problemi
i problemi come la propagazione
come il ritardo di propagazione non
5. ritardo, tempo di viaggio del segnale variabile
esistere. Quindi la LAN può essere utilizzata per il tempo
esistono. Quindi la WAN non può essere utilizzata
applicazioni critiche.
per le applicazioni critiche in tempo.
La LAN può operare a dati molto elevati
6. WAN opera a basse velocità di trasmissione dei dati.
tassi.
In una LAN ogni stazione può trasmettere
In una WAN, ogni stazione non può
7. e ricevere oltre la comunicazione
trasmettere.
media.
La LAN opera secondo il principio di. La WAN opera secondo il principio di.
8.
trasmissione. commutazione.

4. Rete Personale (PAN):

Una PAN è una rete utilizzata per comunicare tra computer e
dispositivi informatici (inclusi i telefoni) in stretta prossimità di circa un
pochi metri all'interno di una stanza.

Può essere utilizzato per comunicare tra i dispositivi stessi, o per

collegarsi a una rete più grande come Internet.
Le PAN possono essere cablate o wireless. Le PAN possono essere cablate con un bus per computer.
come un bus seriale universale: USB (uno standard di bus seriale per connettere)
dispositivi a un computer - molti dispositivi possono essere collegati contemporaneamente).
Le PAN possono anche essere wireless tramite l'uso di Bluetooth o IrDA (infrarossi)
tecnologie di associazione dei dati.

Classificazione delle reti in base al ruolo dei loro componenti:

Rete Peer-to-Peer
L'idea di base di una rete di condivisione file peer-to-peer (P2P) è che molti
i computer si uniscono e mettono in comune le loro risorse per formare un contenuto
sistema di distribuzione.
I computer sono spesso semplici computer domestici. Non è necessario che siano
macchine nei data center Internet.
I computer sono chiamati peer perché ciascuno può alternativamente agire come un
cliente a un altro peer, recuperando il suo contenuto, e come server, fornendo
contenuto ad altri pari.
La figura mostra una rete peer-to-peer.
 13
[Autore]

Ciò che rende interessanti i sistemi peer-to-peer è che non ci sono dedicati
infrastruttura, a differenza di un CDN. Tutti partecipano al compito di
distribuendo contenuti, e spesso non c'è un punto centrale di controllo.
BitTorrent è un esempio di rete P2P.

Vantaggi:
Meno costoso.
2. Facile da somministrare.
3. Non è richiesto un sistema operativo di rete.
4. Niente più ridondanza incorporata. Se un PC fallisce, abbiamo altri condivisi
risorse.

Svantaggi:
Non molto sicuro.
2. Difficile da fare il backup.
3. Nessun punto centrale per l'elenco di archiviazione.
4. Carico aggiuntivo sul computer a causa dell'assenza del server.

2. Rete Server-Client:
La relazione di rete più comune è il modello client-server. In
il modello client-server ha elaborato tutto e semplicemente
ha trasmesso i risultati a un utente a un terminale remoto.
Il modello contiene tre componenti: un client, un server e un servizio come
mostrato nella figura.

Un servizio è un'attività che una macchina può eseguire, come offrire file tramite un
rete o la capacità di eseguire un comando.
Un server è un computer che esegue un processo che fornisce un servizio ad altri.
computer quando lo richiedono.
Un cliente è il computer che esegue un programma che richiede il servizio da
il server.

Vantaggi:
Molto sicuro.
2. Migliore prestazione rispetto al P2P.
3. Backup centralizzato.
4. Molto affidabile.

Svantaggi:
 14
Autore

Richiesta di un amministratore professionista.

2. Più intensivo in termini di rete.
3. Più intensivo in software.
4. Costoso da implementare.
5. È richiesto un sistema operativo di rete.

Capitolo 3 - Topologie di rete e dispositivi di rete (Punteggi

10)

TopologiaDiRete
La topologia si riferisce al modo in cui è organizzata la rete di computer.
connessi. La topologia di rete definisce come vari computer o nodi sono
collegati tra loro. Due o più dispositivi sono collegati per connettersi, due o
più collegamenti formano una topologia. Ci sono sei topologie di rete di base come
mostrato nella figura.

Topologia a Maglia
Nella topologia a maglia (anche chiamata topologia completa) ogni nodo ha un
collegamento punto-punto dedicato a tutti i nodi all'interno della rete.
La figura mostra la topologia di rete.

Figura 13 Topologia a maglie

 15
Autore

Il termine dedicato significa che il collegamento trasporta traffico solo tra il

due dispositivi a cui si connette.
Il collegamento condivide il traffico solo tra i due nodi.
La topologia a maglia non ha problemi di congestione del traffico, a causa di
link dedicati.
Poiché i collegamenti non sono condivisi, è previsto un protocollo speciale di controllo degli accessi ai media (MAC)
non è necessario.

Vantaggi:
1. Un collegamento dedicato tra nodi garantisce un tasso di dati ottimale ed elimina
problema del traffico.
2. Maggiore privacy e sicurezza.
3. La topologia a maglia è robusta.
Il guasto di un qualsiasi collegamento non causerà il guasto dell'intero rete.
I collegamenti point-to-point rendono facile l'identificazione e l'isolamento dei guasti.
6. Il protocollo MAC non è necessario.

Svantaggi:
È necessario un grande quantitativo di cavi e porte I/O.
2. Hardware richiesto per ciascun collegamento (porte I/O) e aumento del collegamento ridondante
costo.
3. Difficoltà nell'installazione.
4. Difficoltà a riconfigurare.

Topologia a Stella
Una topologia a stella consiste in un numero di dispositivi connessi da punto a punto
link a un hub centrale. I dispositivi non sono collegati direttamente tra loro.
La figura mostra la topologia a stella.

Figura 14 Topologia a Stella

A differenza di una topologia a rete, una topologia a stella non consente il traffico diretto
tra i dispositivi. L'hub funge da scambio: Se un dispositivo desidera
inviare dati a un altro, invia i dati all'hub, che poi trasmette il
dati all'altro dispositivo connesso.
In una rete a stella, ciascun dispositivo ha bisogno di solo un collegamento e una porta I/O per connettersi.
qualsiasi numero di altri. Questo fattore rende anche facile installare e
riconfigurare.

Vantaggi:
 16
Autore

1. Una topologia a stella è meno costosa di una topologia a maglia.

2. Ogni dispositivo ha bisogno di solo un collegamento e una porta I/O per collegarlo a qualsiasi
numero di altri. Questo fattore rende anche facile installare e riconfigurare.
3. Topologia robusta.
4. Se un link fallisce, non influisce sulla rete.
5. Identificazione dei guasti facile e isolamento dei guasti.
6. È facile modificare e aggiungere nuovi nodi a una rete a stella senza
perturbante per il resto della rete.

Svantaggi:
1. Se il hub centrale fallisce, l'intera rete smette di funzionare.
2. Ogni dispositivo richiede il proprio segmento di cavo.
3. Nella rete gerarchica, l'installazione e la configurazione sono difficili.

Topologia ad Albero
La topologia ad albero può essere derivata dalla topologia a stella. L'albero ha una gerarchia di
vari hub, come rami in un albero.
La figura mostra una topologia ad albero.

Figura 15 Topologia ad Albero

In questo caso, ogni nodo è connesso a un certo hub. Tuttavia, solo pochi
i nodi sono collegati direttamente al nodo centrale (testa di rete).
Il centro di controllo contiene un ripetitore, che osserva i bit in arrivo e
li rigenera nuovamente come segnali completi per 0 o 1 a seconda delle necessità.
Questo consente ai segnali digitali di attraversare distanze più lunghe. Pertanto,
il hub centrale è anche chiamato hub attivo.
La topologia ad albero contiene anche molti hub secondari, che possono essere
hub attivi o hub passivi. I vantaggi e svantaggi della topologia ad albero sono
quasi simile a quelli della topologia a stella.

Vantaggi:
1. Permette di collegare dispositivi a un'unica hub e può quindi
aumenta la distanza che un segnale può percorrere tra i dispositivi.
2. Consente alla rete di isolare e dare priorità alle comunicazioni da
computer diversi.

Svantaggi:
1. Se il hub centrale (testa di rete) fallisce, il sistema si guasta.
2. Il costo del cablaggio è maggiore.
 17
[Autore]

Topologia a Anello
Nella topologia ad anello, ogni nodo è direttamente collegato solo ai suoi due nodi adiacenti.
vicino. Se un nodo vuole inviare qualcosa a un nodo distante su un anello,
deve passare attraverso molti nodi intermedi, che fungono da ripetitori,
riproduzione del flusso di bit in arrivo con segnali completi sulla linea in uscita.
La figura mostra una topologia ad anello.

Figura 16 Topologia a Rete anello

Il segnale viaggia lungo l'anello in una direzione da dispositivo a dispositivo fino a

raggiunge la destinazione. Nel frattempo, il segnale viene rigenerato dal
ripetitore nel cerchio, quindi è una rete attiva e la terminazione è
non richiesto.
Un anello è facile da riconfigurare e installare. In un anello, normalmente un segnale
circola tutto il tempo. Un nodo che non riceve alcun segnale per un lungo periodo
indica un guasto. Pertanto, l'isolamento del guasto è relativamente semplice in anello.
Tuttavia, se un nodo in un semplice anello fallisce, l'intero anello non può funzionare.
Pertanto, alcune topologie a ring usano anelli doppi.
Un altro difetto è che il traffico è solo in una direzione.
Questa topologia non viene utilizzata se il numero di nodi da collegare è molto
alto.

Vantaggi:
1. Un anello è relativamente facile da installare e riconfigurare.
Il fallimento del collegamento può essere facilmente individuato poiché ogni dispositivo è connesso al suo

solo vicino immediato.

3. Poiché ogni nodo ha accesso uguale al token, nessun nodo può
monopolizzare la rete.

Svantaggi:
La lunghezza massima dell'anello e il numero di dispositivi è limitato.
Il guasto di un nodo sull'anello può influenzare l'intera rete.
3. Aggiungere o rimuovere nodi disturba le reti.

5) Topologia a Bus:
La topologia a bus utilizza cablaggio multipunto, cioè i dispositivi multipunto sono connessi.
a mezzo di connettori o cavi di caduta. Un cavo lungo funge da dorsale
 18
Autore

collegare tutti i dispositivi in una rete. Il segnale diventa debole man mano che viaggia
lungo il collegamento di backbone.
La figura mostra la topologia a bus.

Figura 17 Topologia a Bus

Un nodo che desidera inviare dei dati a un altro nodo spinge i dati su
l'autobus, che lo porta all'altro nodo, dove viene ricevuto nello stesso
modo in cui i passeggeri salgono su un autobus e scendono al loro destino.
Pertanto, questa topologia ha il nome di bus.
Un tap è un connettore che collega il nodo con il nucleo metallico del
bus tramite una linea di discesa. Man mano che il segnale traversa il bus, alcuni dei
l'energia viene convertita in energia termica, indebolendo così i segnali. Questo
pone un limite sul numero di tocchi e sulla distanza tra di essi.
Pertanto, questa topologia non può essere utilizzata per un numero molto elevato di
computer.
Il bus è una topologia passiva perché richiede terminazione. Il cavo non può essere
sinistra non terminata in una rete di autobus.

Vantaggi:
La topologia a bus è facile da installare.
2. Grazie al backbone, è necessario meno cavo.
3. Il numero di porte I/O richieste è minore e anche l'hardware è ridotto.
4. La rete può essere estesa utilizzando un ripetitore.
Il costo della rete è basso.

Svantaggi:
Il traffico di rete pesante può rallentare considerevolmente un autobus.
2. Riconnessione difficile e isolamento dei guasti (risoluzione dei problemi).
3. Difficile aggiungere un nuovo nodo/dispositivo.
4. La riflessione del segnale sui nastri può causare degrado nella qualità.
5. Il guasto del backbone influisce sul guasto di tutti i dispositivi sulla rete.

Topologia Ibrida
La topologia ibrida è quella che utilizza due o più topologie insieme.
La figura mostra una topologia ibrida.
 19
[Autore]

In questo caso, le topologie a bus, a stella e ad anello vengono utilizzate per creare questo
le topologie ibride vengono utilizzate per creare questa topologia ibrida. Ci sono
modi multipli in cui questo può essere creato. In pratica, molte reti sono
abbastanza complessi ma possono essere ridotti a una forma di topologia ibrida.

Differenza tra topologia ad anello e topologia a stella.

No. Topologia ad anello Topologia a Stella

Fallo dei media unidirezionale o I difetti dei media sono automaticamente

1. i cicli singoli causano complete
isolato al segmento fallito.
guasto della rete.
2. Relativamente difficile da riconfigurare. Relativamente facile da configurare.

3. È difficile risolvere i problemi. Facile da risolvere.

Il guasto di un singolo computer o
Il guasto di un computer può
4. il cavo non porta la rete
influenzare l'intera rete.
giù.
Un computer non può monopolizzare Il fallimento del hub centrale causa
5.
la rete. l'intera rete è fuori servizio.
Aggiungere e rimuovendo il
6.
disturba la rete. i computer sono relativamente più facili.

Il guasto di un singolo nodo comporta

Un singolo guasto del nodo porta alla disconnessione solo di quel nodo e
7.
collasso dell'intera rete. i nodi rimanenti rimangono completamente
funzionale.

8. La diagnosi dei guasti è difficile. La diagnosi dei guasti è relativamente facile.

Differenza tra topologia Bus e Star.

No. Topologia a bus Topologia a stella

Utilizza un cavo come bus o dorsale per collegare un hub centrale.

1
collega tutti i nodi. nodi tra loro.

Coassiale a banda base o a banda larga. Cavi twisted pair, coassiali o

2.
si usa il cavo. i cavi in fibra ottica sono utilizzati.

Se una parte del bus fallisce, l'intero guasto del hub centrale sarà
3.
la rete non funziona. fare collassare l'intero rete.
 20
[Autore]

Aggiungere e rimuovere un nodo è

4. Aggiungere un nuovo nodo è difficile.
relativamente facile.

5. La diagnosi dei guasti è relativamente difficile. La diagnosi dei guasti è facile.

Necessità di dispositivi di connessione di rete:

Poiché le stazioni collegate a diverse LAN e WAN vogliono comunicare con
l'uno con l'altro, è necessario fornire questa struttura. I dispositivi di rete creano un
una rete virtuale singola sulla quale tutte le stazioni in reti diverse possono
comunicare senza soluzione di continuità e in modo trasparente.

Rete di collegamento/controllo dei dispositivi:

1) Ripetitori:
Il ripetitore è un dispositivo elettronico che rigenera o riceve un segnale e
ritrasmettere a un livello più alto, in modo che il segnale possa coprire una distanza maggiore.
Un ripetitore è un dispositivo che opera solo nello strato fisico. Il basico
Lo scopo del ripetitore è estendere la distanza della LAN come mostrato nella figura.

Figura 18 Ripetitore che collega due segmenti di rete locale

I segnali che trasmettono informazioni all'interno di una rete possono viaggiare una distanza fissa
prima che l'attenuazione metta in pericolo l'integrità dei dati. Un ripetitore riceve
un segnale e, prima che diventi troppo debole o corrotto, rigenera il
modello di bit originale. Il ripetitore invia quindi il segnale rinfrescato.
Un ripetitore non collega effettivamente due LAN; collega due segmenti
dello stesso LAN. I segmenti connessi fanno ancora parte di un'unica rete LAN.
Un ripetitore non è un dispositivo che può connettere due LAN di protocolli diversi.
Un ripetitore può superare la restrizione di lunghezza dell'Ethernet 10Base5.
Un ripetitore non amplifica il segnale; rigenera il segnale. Quando esso
riceve un segnale indebolito o corrotto, crea una copia, bit per bit, a
la forza originale.
La posizione di un ripetitore su un collegamento è fondamentale. Un ripetitore deve essere posizionato in modo che
che un segnale lo raggiunga prima che qualsiasi rumore cambi il significato di qualsiasi suo
bit.

2) Hub:
Un ripetitore con più porte è conosciuto come hub. È un dispositivo per
collegare più dispositivi Ethernet tra loro e farli agire come un
segmento di rete singolo.
L'Hub può essere utilizzato per creare più livelli di gerarchia delle stazioni.
le stazioni si collegano al hub con connettore RJ-45 con massimo
La lunghezza del segmento è di 100 metri. Questo tipo di insieme interconnesso di stazioni
è facile da mantenere e diagnosticare.
La figura mostra il mozzo.
 21
Autore

Figura 19 Hub
I hub sono ripetitori speciali che superano l'elettromeccanico
limitazioni di un percorso del segnale media.
Il hub organizza i cavi e trasmette i segnali in entrata agli altri
segmenti media.
Ci sono tre tipi principali di hub:
Hub Passivo
2. Hub Attivo
3. Hub Intelligente

1. Hub Passivo: Un hub passivo combina semplicemente il segnale della rete

segmenti. Non c'è rigenerazione del segnale. Un hub passivo riduce della metà
le massime distanze di cablaggio consentite. Con hub passivo, tutti i computer
riceve il segnale inviato da tutti gli altri computer.

2. Hub attivo: L'hub attivo è quello che rigenera o amplifica i segnali.

A causa di ciò, la distanza tra i dispositivi può essere aumentata. Alcuni
i hub attivi amplificano il rumore così come il segnale. I hub attivi sono costosi
rispetto ai hub passivi. Perché alcuni hub attivi funzionano come ripetitori, essi
a volte sono chiamati ripetitori multiporta.

3. Hub Intelligente: L'hub intelligente rigenera il segnale e svolge alcune

gestione della rete e selezione intelligente dei percorsi. Hub intelligente
include hub di commutazione. Molti hub di commutazione possono scegliere quella alternativa
di questo hub è tutto il segmento dei media di trasmissione che si connette permanentemente a
bub perché ogni segmento sarà utilizzato solo quando viene inviato un segnale a un
dispositivo che utilizza quel segmento.

Funzioni del Hub:

[Link] l'aggiunta, la cancellazione o lo spostamento delle postazioni di lavoro.

2. Estendere la lunghezza della rete.

3. Fornire flessibilità supportando più interfacce. Ad esempio, Ethernet,
token ring, FDDI.
4. Offre la funzionalità di tolleranza ai guasti.
5. Fornire servizi di gestione centralizzata.

3) Ponti:
Il dispositivo che può essere utilizzato per collegare due LAN separate è conosciuto
come un ponte. È collegato a due o più LAN per creare una LAN estesa come
mostrato nella figura.
 22
Autore

Figura 20 Un ponte che collega due LAN separate

Il ponte opera nel livello 2, cioè nel livello di collegamento dei dati e per questo motivo è
chiamato relay di livello 2 con riferimento al modello OSI.
Collega LAN simili o dissimili, progettato per memorizzare e inoltrare i frame, esso
è indipendente dal protocollo e trasparente per le stazioni finali. Il flusso di
L'informazione attraverso un ponte è mostrata nella figura.

Figura 21 Flusso di informazioni attraverso un ponte

L'uso dei ponti offre una serie di vantaggi, come una maggiore affidabilità,
prestazioni, sicurezza, convenienza e una copertura geografica più ampia. Ma,
è auspicabile che la qualità del servizio (QOS) offerta da un ponte dovrebbe
corrisponda a quella di una singola LAN. I parametri che definiscono la QOS includono
disponibilità
errori, dimensione del frame e priorità.
Le caratteristiche principali di un ponte sono menzionate di seguito:
1. Un ponte opera sia nel livello fisico che nel livello di collegamento dati
2. Un ponte utilizza una tabella per filtrare/instradare
3. Un ponte non modifica gli indirizzi fisici (MAC) in un frame
Tipi di ponti:
1. Ponti trasparenti
Ponti di instradamento sorgente

1. Ponti Trasparenti:
Il ponte trasparente utilizza due processi noti come forwarding del ponte
e apprendimento del ponte.
Se l'indirizzo di destinazione è già presente nel database di inoltro
creato, il pacchetto viene inoltrato al numero di porta a cui il
l'host di destinazione è connesso. Se non è presente, l'instradamento viene eseguito su tutti
parti (inondazione). Questo processo è noto come inoltro bridge.
 23
Autore

Inoltre, man mano che ogni pacchetto arriva, il suo indirizzo di origine indica dove un
l'host particolare è situato, in modo che il ponte apprenda in quale direzione inoltrare
frame a quell'indirizzo. Questo processo è noto come apprendimento del ponte.
Le caratteristiche principali di un ponte trasparente sono:
Le stazioni non sono a conoscenza della presenza di un ponte trasparente.
2. La riconfigurazione del ponte non è necessaria; può essere aggiunto/rimosso
senza essere notato.
3. Il ponte trasparente svolge due funzioni:
4. Inoltro dei pacchetti.
5. Imparare a creare la tabella di inoltro.

Vantaggi dei Ponti Trasparenti:

Facile da usare.
2. Basta installare il bridge, non sono necessarie modifiche software negli host.

Svantaggi dei ponti trasparenti:

Non supporta il routing multiplo.
2. Il percorso tra due host qualsiasi potrebbe non essere il percorso ottimale.
I frame di broadcast e multicast devono essere allagati in tutti i casi.

2. Ponti di Instradamento Sorgente:

Il secondo approccio, noto come instradamento sorgente, in cui l'instradamento
l'operazione è eseguita dall'host sorgente e il frame specifica quale
il percorso che il telaio deve seguire.
Un host può scoprire un percorso inviando un frame di scoperta, che si diffonde
attraverso l'intera rete utilizzando tutti i percorsi possibili per la destinazione.
Ogni fotogramma raccoglie gradualmente indirizzi man mano che avanza.
La destinazione risponde a ciascun frame e l'host sorgente sceglie un
percorso appropriato da queste risposte. Ad esempio, un percorso con
può essere scelto il conteggio minimo dei salti. Mentre i ponti trasparenti non
modificare un frame, un ponte di routing sorgente aggiunge un campo di informazione di routing a
il telaio.
L'approccio di instradamento di origine fornisce un percorso più breve a costo di
proliferazione di frame di scoperta, che possono comportare un serio onere aggiuntivo su
la rete.

Vantaggi dei ponti a instradamento sorgente:

Utilizza il percorso ottimale.
2. Maggiore utilizzo delle risorse.
3. Può anche utilizzare più percorsi per la stessa destinazione.

Svantaggi dei ponti a instradamento sorgente:

1. Non trasparente per gli host.
2. Ogni host deve rilevare il guasto del bridge autonomamente.
3. Installazione del nuovo ponte non banale.

Confronto tra ponti trasparenti e ponti a instradamento sorgente:

 24
Autore

4) Interruttori:
Un switch è essenzialmente un ponte veloce con ulteriore sofisticazione che
consente un'elaborazione più rapida dei fotogrammi.

Fornisce una funzionalità di raggiungimento con maggiore efficienza.

Supporta la trasmissione, ricezione e controllo del traffico con altri
computer sulla rete.
La figura mostra l'interruttore.

Figura 22 Interruttore

Uno switch funge da ponte multiport per collegare i dispositivi come segmenti in una rete locale (LAN).
Lo switch ha un buffer per ogni collegamento a cui è connesso.
Quando riceve un pacchetto, lo memorizza nel buffer del link di ricezione
e controlla l'indirizzo per trovare il link in uscita.
Ogni volta che il link in uscita è libero, l'interruttore invia il frame a quello
collegamento particolare.

Alcune delle funzionalità importanti degli switch sono:

1. I porti sono dotati di buffer
2. Lo switch mantiene un elenco: indirizzo - porta
3. Ogni frame viene inoltrato dopo aver esaminato l'indirizzo e inoltrato al
porta corretta
4. Tre possibili approcci di inoltro: Cut-through, Senza collisioni e
Completamente memorizzato come spiegato brevemente qui sotto.
 25
Autore

[Link]-through: Un commutatore inoltra un frame immediatamente dopo averlo ricevuto.

indirizzo di destinazione. Di conseguenza, lo switch inoltra il frame
senza collisioni e rilevamento degli errori.
[Link] collisioni: In questo caso, l'interruttore inoltra il frame dopo averlo ricevuto
64 byte, che consente il rilevamento delle collisioni. Tuttavia, il rilevamento degli errori è
non possibile perché lo switch deve ancora ricevere l'intero frame.
c. Completamente memorizzato: In questo caso, lo switch inoltra il pacchetto solo dopo
ricevendo l'intero frame. Quindi, l'interruttore può rilevare sia le collisioni che
I frame privi di errori vengono inoltrati.

Switch di livello 1
È un hub o un ripetitore.

Switch di livello 2
L'interruttore Layer 2 opera al livello fisico e al livello di collegamento dati.
È un ponte con molti porti e un design che consente prestazioni migliori.
Gli switch di livello 2 operano utilizzando indirizzi di rete fisici, identificano
dispositivi individuali.
Gli switch che operano a livello sono molto veloci perché si limitano a memorizzare
indirizzi fisici, ma di solito non sono molto intelligenti.
Non esaminano il pacchetto di dati molto da vicino per apprendere qualcosa in più.
sul dove sta andando.

Switch di Livello 3
Gli switch di livello 3 utilizzano indirizzi di rete o IP che identificano posizioni sulla
rete. Leggono gli indirizzi di rete con maggiore attenzione rispetto agli switch di livello 2.
L'interruttore di livello 3 è una sorta di router. Identificano le posizioni di rete così come
il dispositivo fisico. Una posizione può essere una workstation LAN, una posizione in
memoria del computer o anche un pacchetto di dati diverso che viaggia attraverso un
rete.
Gli switch che operano a livello 3 sono più intelligenti rispetto ai dispositivi a livello 2 e
incorporare funzioni di routing per calcolare attivamente il modo migliore per inviare un
pacchetto alla sua destinazione.

Switch di livello 4:
Gli switch di livello 4 sono in grado di identificare quali protocolli applicativi
(HTTP, FTP, SNTP, ecc.) sono inclusi in ogni pacchetto, e utilizzano questo
informazioni per trasferire il pacchetto al livello superiore appropriato
software.
Gli switch di livello 4 prendono decisioni di inoltro dei pacchetti non solo basandosi su
Indirizzo MAC e indirizzo IP, ma anche sull'applicazione a cui appartiene un pacchetto
appartiene.
I switch di livello 4 forniscono anche un'efficace protezione di sicurezza a velocità di linea per
rete perché qualsiasi computer o protocolli specifici per l'industria possono essere
confinato solo a porte o utenti autorizzati. Questa funzione di sicurezza
è spesso rinforzato con funzionalità di filtraggio e inoltro del traffico.

Switch Layer 7:
Gli switch di livello 7 possono distribuire i carichi in base all'Uniform Resource Locator
URL o tramite qualche tecnica specifica di installazione per riconoscere l'applicazione-
transazioni a livello. Uno switch di livello 7 può includere una cache web e
partecipare a una rete di distribuzione dei contenuti.
 26
[Autore]

Differenza tra Hub e Switch.

No. Hub Interruttore
Interruttore è punto a punto
1. L'hub è un dispositivo di trasmissione.
dispositivo di comunicazione.

2. L'hub opera a livello fisico. Lo switch opera al livello di collegamento dati.

L'hub non è un dispositivo intelligente, quindi l'interruttore è un dispositivo intelligente.

3.
è relativamente economico. è costoso.
L'hub trasmet semplicemente i dati in arrivo. Lo switch utilizza la tabella di commutazione per trovare.
4.
pacchetto. fuori la destinazione corretta.
5. L'hub non può essere utilizzato come ripetitore. L'interruttore può essere utilizzato come ripetitore.

L'hub è un tipo di switch ordinario e vecchio. è molto sofisticato

6.
dispositivo e non così ampiamente utilizzato. dispositivo e ampiamente utilizzato.

5) Router:
Un router è un dispositivo che traduce le informazioni da una rete a
un altro.
Un router è un dispositivo a tre livelli che instrada i pacchetti in base al loro logico
indirizzi (Indirizzamento da host a host).
Un router normalmente collega LAN e WAN su Internet e ha un
tabella di routing che viene utilizzata per prendere decisioni sulla rotta.
I router collegano reti dissimili tra loro e hanno accesso a
informazioni dal livello fisico, dal livello di collegamento dati e dal livello di rete.

Le tabelle di routing sono normalmente dinamiche e vengono aggiornate utilizzando il routing.

protocolli.
Un router isola le LAN in sottoreti per gestire e controllare il traffico di rete.
Tuttavia, a differenza dei ponti, non è trasparente per le stazioni di terminale.
Un diagramma schematico del router è mostrato nella figura.

Figura 23 Diagramma schematico di un router

Come mostrato nella figura, un router ha quattro componenti di base: porte di ingresso, uscita
porte, il processore di instradamento e il tessuto di commutazione. Le funzioni del
Quattro componenti sono brevemente menzionati di seguito.

[Link] di ingresso: La porta di ingresso esegue funzioni fisiche e di livello di collegamento dati di
il router. Le porte sono anche dotate di buffer per contenere il pacchetto
prima di inoltrare al tessuto di commutazione.
 27
Autore

[Link] di uscita: Eseguono le stesse funzioni delle porte di ingresso, ma in modo

ordine inverso.
c. Il processore di instradamento: Esegue la funzione del livello di rete.
il processo prevede la ricerca in tabella.
d. Il tessuto di commutazione: Sposta il pacchetto dalla coda di ingresso a
coda di uscita utilizzando meccanismi specializzati. Il tessuto di commutazione è
realizzato con l'aiuto di reti di interconnessione multistadio.

I router utilizzano uno o più algoritmi di instradamento per calcolare il percorso migliore
attraverso una rete interna.

6) Gateways:
Il gateway è un dispositivo che può interfacciarsi e tradurre i diversi protocolli
che sono utilizzati per il sistema.
Il gateway opera in tutti e sette i livelli del modello OSI.
Gateway si connette a una rete indipendente. Un gateway è un protocollo.
convertitore.
Un gateway può accettare un pacchetto formattato per un protocollo (ad es. TCP/IP)
e convertirlo in un pacchetto formattato per un altro protocollo (ad es. AppleTalk)
prima di inoltrarlo.
Il gateway deve regolare il tasso, le dimensioni e il formato dei dati. Il gateway è
generalmente software installato all'interno di un router.
L'immagine mostra il gateway.

Figura 24 Gateway
I gateway possono connettere il sistema con diversi protocolli di comunicazione,
lingue e architettura. Ad esempio, la rete IBM che utilizza SNA può essere collegata
alla LAN utilizzando il gateway.

I gateway sono lenti perché devono eseguire conversioni intensive.

7) Modem:
Il modem è il dispositivo bidirezionale costituito da un modulatore e un
demodulatore che converte un segnale digitale in un segnale analogico
(modulazione) e viceversa (demodulazione).
Le linee telefoniche sono progettate per segnali vocali analogici. Comunicazione dati
l'uso delle linee telefoniche richiede un dispositivo di comunicazione speciale, che
converte i segnali dati in quelli più compatibili con la linea telefonica
capacità. Dispositivo di comunicazione speciale "modem" viene utilizzato con
linea telefonica per il trasferimento dei dati. Modem significa "Modulatore-demodulatore".
Il modem utilizza il segnale dei dati per modulare un'onda che è utilizzabile con
il sistema telefonico. Qualsiasi sistema, sia esso simplex, half duplex o full
il duplex richiede un modem alla fine di trasmissione e alla fine di ricezione.
La figura mostra il diagramma a blocchi del modem.
 28
Autore

Figura 25 Diagramma a Blocchi del Modem

La figura seguente mostra la connettività del modem.

Figura 26 Interfaccia DTE-DCE

Il modem funziona secondo il seguente concetto. Il concetto è utilizzare toni (cioè
onde sinusoidali) di varie frequenze, fasi o ampiezze per rappresentare il
dati binari. I toni sono ciò per cui il sistema telefonico è progettato, poiché
La voce è composta da molti toni combinati.
I modem diversi utilizzano la modulazione di frequenza (FM), la modulazione di fase (PM),
e modulazione di ampiezza (AM) o una qualche combinazione di questi per ottenere
le velocità di trasmissione desiderate e le prestazioni a bassa errore su diversi tipi di
linee telefoniche.
La modulazione digitale utilizza tre tipi di modulazione per la conversione di un
segnale binario in una forma adatta per la trasmissione sulla rete telefonica pubblica
rete telefonica (PSTN). Quando i dati binari devono essere trasmessi, solo due
Sono richiesti livelli di segnale. Il segnale switcha (cambia) tra questi due
livelli mentre il segnale di dati binari alterna tra un binario 1 e 0. Il
tre tipi di modulazione di base sono noti come modulazione a spostamento di ampiezza
(ASK), modulazione di frequenza (FSK) e modulazione di fase (PSK)
rispettivamente.

Funzioni del Modem:

[Link] termine di trasmissione, il modem deve fare quanto segue
funzione: Prende i dati dall'interfaccia RS-232 e converte questi dati
nei toni appropriati. Esegue il controllo della linea e il segnalamento al
altro capo della linea telefonica. Invia il segnale di composizione se questo modem è
progettato per comporre senza la presenza dell'utente.

b. All'altra estremità, il modem deve eseguire corrispondentemente

funzioni: Ricevi toni dalla linea telefonica. Demodula questi toni
in 1 e 0 (uno e zero) mettere il segnale demodulato in RS-232
 29
Autore

formattare e convertire all'interfaccia RS-232. Eseguire il controllo della linea e

segnalazione.

Operazione del modem:

1. Considera un modem che utilizza FSK. Usa 1000Hz per inviare il binary 0 e
2000Hz per il 1 binario. L'input binario consiste in 1 e 0 quindi il modem genera
toni di 1000Hz e 2000Hz secondo l'input. Queste frequenze sono
ragionevolmente all'interno della gamma di larghezza di banda delle linee telefoniche, essi sono

trasmesso senza molta attenuazione.

2. La velocità con cui viene cambiato il livello di modulazione è chiamata baud rate.
i toni di 1000Hz e 2000Hz vengono trasmessi sulla linea telefonica da
mittente. Nel modem ricevente, il circuito di ricezione amplifica prima il
segna e riduci il rumore. Ci sono due filtri nel circuito di ricezione
accordato a 2000Hz e 1000Hz. Se il segnale contiene frequenze di 2000Hz, allora
l'uscita dei filtri a 2000Hz sarà massima, mentre l'uscita del filtro a 1000Hz
sarà minimo. Utilizzando questi due output, il rilevatore decide che il simbolo 1 è
trasmesso e allo stesso modo 0 viene rilevato. La circuiteria di temporizzazione nel
il modem di ricezione rigenera la sequenza di dati binari con correttezza
durate di tempo.

Caratteristiche del modem:

1. Il modem supporta le seguenti funzionalità:
2. Velocità: La velocità è misurata in bit al secondo. La specialità con cui
Il modem può inviare dati in bps. Tipicamente le velocità dei modem sono: 300 bps, 600
bps
kbps e 56 kbps.
3. Auto-Test: Il modem può testare la connessione digitale al computer e
la connessione analogica a un modem remoto. Questa funzionalità è stata aggiunta al
nuovo modem.
4. Risposta automatica: La maggior parte dei modem può rispondere automaticamente al telefono quando un

è in arrivo una chiamata.

5. Composizione automatica/Ricomposizione: Il modem intelligente può comporre il numero di telefono e ricomporre automaticamente
se viene ricevuto un segnale di occupato.
6. Trasmissione Asincrona e Sincrona: I modem supportano entrambi i tipi
trasmissione.

8) Firewall:
Un firewall è un dispositivo installato tra la rete interna di un
organizzazione e il resto di Internet.
Un sistema di firewall è una guardia di sicurezza elettronica e una barriera elettronica a
allo stesso tempo. Protegge e controlla l'interfaccia tra un privato
rete e una rete pubblica non sicura.
Lo scopo del Firewall è proteggere una rete privata dalle minacce
di hacker provenienti da Internet (una rete pubblica).
È progettato per inoltrare alcuni pacchetti e filtrare (non inoltrare) altri.
La figura mostra un firewall.

Figura 27 Firewall
 30
Autore

Ad esempio, un firewall può filtrare tutti i pacchetti in arrivo destinati a un

host specifico o un server specifico come HTTP. Un firewall può essere utilizzato per
negare l'accesso a un host specifico o a un servizio specifico nell'organizzazione.
Il firewall funge da filtro per pacchetti. Controlla ogni singolo pacchetto in arrivo.
e pacchetto in uscita.
È responsabile della suddivisione di un'area designata in modo che qualsiasi danno
da un lato non può diffondersi dall'altro lato. Impedisce alle cose brutte di
accadendo, cioè perdita di informazioni, senza impedire che succedano cose buone.
accadere che è uno scambio controllato di informazioni con l'esterno
mondo.
Un firewall è solitamente classificato come un firewall a filtro pacchetti e
gateway di livello applicativo firewall.

1. Filtro dei pacchetti

Un firewall può essere usato come un filtro di pacchetti. Può inoltrare o bloccare i pacchetti.
basato sulle informazioni negli header del livello di rete e del livello di trasporto:
indirizzi IP di origine e di destinazione, porta di origine e di destinazione
indirizzi e tipo di protocollo (TCP o UDP).
Un firewall a pacchetto è un router che utilizza una tabella di filtro per decidere quali
i pacchetti devono essere scartati (non inoltrati).
Un firewall a filtraggio dei pacchetti blocca o indirizza i pacchetti in base al trasporto
e indirizzi e protocolli della rete. Di solito è impostato come un elenco di
regole basate sulle corrispondenze dei campi nell'intestazione IP o TCP.

2. Gateway a livello di applicazione:

Il gateway a livello di applicazione, chiamato anche server proxy, funge da relais di
traffico a livello di applicazione. Gli utenti contattano i gateway utilizzando un'applicazione e
la richiesta ha successo dopo l'autenticazione. Il gateway dell'applicazione è
servizi specifici come FTP, TELNET, SMTP o HTTP.
Un Application Gateway blocca o inoltra i pacchetti in base a
informazioni nei livelli dell'applicazione.
Quando il processo del client utente invia un messaggio, il livello dell'applicazione
Il firewall del gateway esegue un processo server per ricevere la richiesta. Il server
apre il pacchetto a livello di applicazione e scopre se la richiesta è
legittimo. Se lo è, il server agisce come un processo client e invia il
messaggio al server reale nella corporazione. Se non lo è, il messaggio è
nell'errore viene inviato un messaggio all'utente esterno. In questo modo, il
le richieste degli utenti esterni sono filtrate in base ai contenuti al
livello di applicazione.

Connettore di rete
Connettore RJ45
Il connettore UTP più comune è RJ45. RJ sta per registered jack e
45 si riferisce semplicemente al numero dello standard di interfaccia.
Il connettore RJ45 è mostrato nella figura.
 31
Autore

RJ45 è un connettore con chiave, il che significa che il connettore può essere inserito in
solo una strada.
Ogni connettore RJ45 ha otto pin, il che significa che il cavo RJ45 contiene otto
fili separati. Quattro di essi sono di colori solidi mentre gli altri quattro sono
spogliato.
RJ45 è comunemente usato nelle connessioni telefoniche.

Connettore BNC:
Per collegare cavi coassiali ai dispositivi, abbiamo bisogno di connettori coassiali. Il più
Il tipo comune di connettore utilizzato oggi è il Bayone-Neill-Concelman
(BNC), connettore.
La figura mostra tre tipi popolari di questi connettori: il connettore BNC,
il connettore T BNC e il terminatore BNC.

Il connettore BNC viene utilizzato per collegare l'estremità del cavo a un dispositivo,
come un televisore. Il connettore T BNC è utilizzato nelle reti Ethernet (vedi
Capitolo 13) espandere a una connessione a un computer o altro dispositivo.
Il terminatore BNC viene utilizzato alla fine del cavo per prevenire il
riflessione del segnale.

3) Scheda di interfaccia di rete (NIC):

Scheda di interfaccia di rete chiamata anche controller di interfaccia di rete o
L'adattatore di rete è un hardware per computer utilizzato nel computer per
collegare la rete informatica.
La funzione principale della NIC è permettere al computer di comunicare su
la rete. Supporta la trasmissione, la ricezione e il controllo del traffico con
altri computer sulla rete. NIC opera al livello fisico dell'OSI
modello.
Quando la NIC trasmette dati sulla rete, converte i dati da parallelo a
serial quindi codifica e comprime.
Quando la NIC riceve dati, traduce il segnale elettrico in un equivalente
dati binari bit che possono essere accettati dal computer.
 32
Autore

La NIC può essere installata nel bus di espansione del computer tramite uno slot ISA o PCI. Slot ISA
è 8 o 16 bit e lo slot PCI è a 32 bit. Oggigiorno le schede NIC sono integrate nel
scheda madre stessa.
Una NIC è specifica per un particolare tipo di architettura LAN. Ad esempio,
fibra ottica, Token ring ed Ethernet. NIC ha una o più parti esterne
con quale cavo di rete può essere collegato. La maggior parte delle NIC supporta entrambi
10BaseT e 100BaseTX.
L'indirizzo MAC è codificato nella scheda dal produttore. Questo MAC
l'indirizzo è globalmente unico ed è di 48 bit. L'indirizzo MAC fornisce un
modo per distinguere un NIC da un altro NIC. Queste indirizzi MAC sono anche
chiamato indirizzo fisico.

4) Connettore per cavo in fibra ottica:

Ci sono due tipi di connettori per i cavi in fibra ottica, SC e ST.
1. Connettore del Canale Abbonato (SC):
Il connettore del canale degli abbonati (SC) è utilizzato per la TV via cavo. Usa un
sistema di bloccaggio push/pull.
L'immagine mostra il connettore SC.

Il connettore ottico SC offre un'eccellente densità di imballaggio e la sua funzione push-pull

il design resiste ai danni da contatto della faccia finale delle fibre.

2. Connettore a punta dritta (ST):

Il connettore a punta dritta (ST) è utilizzato per connettere cavi alla rete
dispositivi.
La figura mostra il connettore ST.

Utilizza un sistema di bloccaggio a baionetta ed è più affidabile rispetto a SC.

I connettori in fibra ST sono una buona scelta per le installazioni sul campo facili.
Il connettore è una struttura metallica. È di tipo a spinta e trazione, non di tipo a vite. Ferrule
del connettore in fibra ottica ST è esposto all'esterno.
 33
Autore

Capitolo 4 - Mezzi di Trasmissione (Punteggio 10)

Media di Trasmissione
I mezzi di trasmissione sono i componenti infrastrutturali fisici che trasportano
dati da un computer a un altro. Sono alla base dei dati
comunicazioni. Esempio di forme semplici di media di trasmissione sono
cavi telefonici che collegano cavi telefonici che collegano telefoni a
gli uffici centrali (cioè gli scambi telefonici) e i cavi coassiali che
portare la trasmissione della televisione via cavo a casa.
I mezzi di trasmissione possono essere suddivisi in due categorie principali: Guidati
media e media non guidati.

Criteri di selezione:
1. Larghezza di banda: Maggiore è la larghezza di banda del segnale, maggiore sarà la velocità dei dati.
può essere raggiunto.
2. Attenuazione: L'attenuazione limita la distanza (distanza tra ripetitori) per i guidati
I cavi a coppie ritorte soffrono generalmente di più degradazione rispetto ai cavi coassiali.
3. interferenza: in bande di frequenza sovrapposte da segnali concorrenti
può distorcere o annullare un segnale. Questa è un'interferenza che è un problema
per entrambi i media guidati e non guidati. Per i media guidati, l'interferenza è
causato dalle emissioni di cavi vicini. Poiché sono limitati
insieme. Una corretta schermatura dei media guidati può ridurre al minimo questo problema.
4. Costo: La selezione dei mezzi di trasmissione può dipendere dal fattore costo.
Seleziona i mezzi che forniscono meno investimenti iniziali, espansione e manutenzione
costo.
[Link]: A seconda del tipo di applicazione e della situazione geografica
viene scelto un mezzo di trasmissione adatto. Per comunicazioni punto-punto a lunga distanza
I media guidati di trasmissione sono adatti per le trasmissioni a lunga distanza.
I media di trasmissione non guidati come i collegamenti a microonde vengono scelti.
6. Lunghezza: I mezzi devono essere selezionati in grado di coprire distanze più lunghe.
termini di lunghezza.
7. Sicurezza: Scegli i mezzi che forniscono maggiore sicurezza. Seleziona i mezzi
quale offre una crittografia migliore per segnale o dati.
8. Facilità di installazione: Seleziona media che possono essere facilmente installati.
9. Velocità: Ci sono due forme diverse di velocità che dovrebbero essere fornite.
tramite media di trasmissione. Velocità di propagazione: tempo per inviare il primo bit.
mediocre. Velocità di trasferimento dati: il tempo per trasmettere i bit rimanenti in
il messaggio. I media dovrebbero essere selezionati in base a questi fattori di velocità. Scegli il
mezzi che offrono una buona propagazione e velocità di trasferimento dati.
10. Flessibilità: Scegli i mezzi che offrono flessibilità con il
rispetto dell'espandibilità, silenzioso e facilmente accessibile.

Media guidati:
I media guidati, che sono quelli che forniscono un condotto da un dispositivo a
altro, includere cavo a coppie intrecciate, cavo coassiale e cavo in fibra ottica.
Un segnale che viaggia lungo uno di questi mezzi è diretto e contenuto da
i limiti fisici del mezzo.
 34
Autore

I cavi a coppia intrecciata e coassiali usano conduttori metallici (rame) che

accettare e trasportare segnali sotto forma di corrente elettrica. La fibra ottica è
un cavo che accetta e trasporta segnali sotto forma di luce.

1)Cavo a coppie twistate:

Una coppia schermata è composta da due conduttori (normalmente rame), ciascuno con il suo
isolamento in plastica proprio, attorcigliato insieme, come mostrato nella figura.

Figura 28 Cavo a coppie intrecciate

Uno dei fili è utilizzato per trasmettere segnali al ricevitore, e l'altro è
utilizzato solo come riferimento di terra. Il ricevitore usa la differenza tra
i due.
In aggiunta al segnale inviato dal mittente su uno dei fili,
l'interferenza (rumore) e il crosstalk possono influenzare entrambi i cavi e creare
segnali indesiderati.
I cavi a coppia attorcigliata possono trasmettere sia segnali analogici che digitali. In realtà, trasportano
solo segnali analogici. Tuttavia, i segnali "analogici" possono avvicinarsi molto
corrispondere alle onde quadre che rappresentano i bit, quindi spesso pensiamo a
loro come portatori di dati digitali.
In coppie intrecciate, le velocità di trasmissione dati raggiungono diversi Mbps. Copre distanze di diversi
chilometri.
Il tasso di dati è determinato dallo spessore e dalla lunghezza del cavo. Inoltre, la schermatura
eliminare le interferenze da altri cavi influisce sul rapporto segnale-rumore
e infine, la velocità dei dati.
Ci sono due tipi di coppie intrecciate:
Cavo schermato a coppie ritorte (STP)
2. Cavo a coppie ritorte non schermato (UTP).

Coppia Ritorta Non Protetta (STP):

L'UTP è un insieme di coppie intrecciate di cavi all'interno di un foglio di plastica. L'UTP è ordinario
cavo telefonico. Questo è il meno costoso di tutti i media di trasmissione
comunemente usato per LAN, ed è facile da usare e semplice da installare.
Il UTP è soggetto a interferenze elettromagnetiche esterne. Categoria 3 e
Il cavo UTP di categoria 5 è comunemente utilizzato nelle reti informatiche. L'UTP può
trasferire dati a 1 a 100 mbps su una distanza di 100 metri. Il
la differenza tra cat 3 e cat 5 è il numero di torsioni nel cavo per
distanza unitaria. Il Cat 5 è molto più strettamente intrecciato.
La figura mostra un cavo UTP.
 35
Author

Figura 29 Cavo a doppino ritorto non schermato (UTP)

Caratteristiche del UTP:

Velocità di trasmissione di 10-100 Mbps.
2. L'UTP è meno costoso rispetto al cavo in fibra ottica e al cavo coassiale.
3. La lunghezza massima del segmento di cavo UTP è di 100 metri.
Il cavo UTP è molto flessibile e facile da lavorare.
5. UTP utilizza il connettore RJ45.
6. Maggiormente suscettibile a interferenze elettriche o crosstalk.

Vantaggi:
1. UTP è facile da terminare.
2. Il costo dell'installazione è inferiore.
3. Elevato parco installato.

Svantaggi:
È molto rumoroso.
Coprendo meno distanza.
3. L'UTP soffre di interferenze.

Cavo a coppie intrecciate schermate (STP):

STP offre un rivestimento protettivo attorno al filo di rame. STP fornisce
migliore prestazione a tassi di dati inferiori. Non sono comunemente usati in
reti.
L'immagine mostra un cavo STP.

Figura 30 Cavo Twisted Pair schermato (STP)

L'installazione dello STP è facile. Sono necessari connettori speciali per l'installazione.
Il costo è moderatamente costoso. La distanza è limitata a 100 metri fino a 500.
I metri. STP subisce interferenze esterne ma non tanto quanto UTP.

Applicazioni del Cavo a Coppia Ritorta:

 36
Autore

Cavo a coppie intrecciate utilizzato per segnali sia analogici che digitali.
I cavi a coppie twisted sono utilizzati nelle reti telefoniche.
3. Nella LAN, il cavo a coppie intrecciate è utilizzato principalmente per applicazioni a basso costo e a bprestazioni ridotte.

Confronto tra UTP e STP.

Cavo coassiale:
Il cavo coassiale (o coax) trasmette segnali a frequenze più elevate rispetto a
quelli nel cavo a coppie schermate, in parte perché i due media sono costruiti
in modo piuttosto diverso.

Invece di avere due fili, il coassiale ha un conduttore centrale solido o

filo spelato (di solito rame) racchiuso in una guaina isolante, che è
a sua volta, racchiuso in un conduttore esterno di foglio metallico, treccia o un
combinazione dei due.
Il rivestimento metallico esterno funge sia da scudo contro il rumore che da
il secondo conduttore, che completa il circuito. Questo conduttore esterno è
anche racchiuso in una guaina isolante, e l'intero cavo è protetto da
una copertura di plastica come mostrato nella figura.

Figura 31 Cavo coassiale

Il cavo coassiale è utilizzato per trasmettere sia segnali analogici che digitali. Dati
la velocità di trasferimento del cavo coassiale è utilizzata per trasmettere sia segnali analogici che digitali
segnali. La velocità di trasferimento dei dati del cavo coassiale si trova tra la coppia intrecciata e
cavo in fibra ottica.
Il coassiale è relativamente economico. Il costo per il cavo coassiale sottile è inferiore
il coassiale spesso è più costoso dello STP. L'installazione è
relativamente semplice. Il cavo coassiale deve essere messo a terra e terminato.
Una velocità di dati tipica per la rete coassiale di oggi è di 10 Mbps, sebbene
il potenziale è più alto. Soffre di attenuazione.

Caratteristiche del cavo coassiale:

La velocità di trasmissione è di 10 Mbps.
La lunghezza massima del cavo per thinnet è di 185 metri e per thicknet è di 500
metri.
3. Flessibile e facile da lavorare con il thinnet.
4. Designazione Ethernet a 10 base 2 (thinnet) o 10 base 5 (thicknet).
 37
Author

5. Meno costoso della fibra ottica ma più costoso del cavo twisted pair.
Buona resistenza alle interferenze elettriche.

Vantaggi:
1. Coassiale usato per la trasmissione di dati sia analogici che digitali
trasmissione.
Ha una maggiore larghezza di banda.
3. Facile da gestire e relativamente economico rispetto alla fibra ottica
cavi.
4. Viene utilizzato per distanze più lunghe a velocità di trasmissione più elevate.
5. Eccellente immunità al rumore.

Svantaggi:
La distanza è limitata.
2. Il numero di connessioni dei nodi è limitato.
3. Connettori e terminazioni adeguati sono un must.

Applicazioni del cavo coassiale:

1. Nella trasmissione di dati analogici e digitali.
2. Nelle reti telefoniche.
3. Nelle LAN Ethernet.
4. Nella rete via cavo.

3) Cavo in Fibra Ottica (FOC):

Un cavo in fibra ottica è fatto di vetro o plastica e trasmette segnali in
forma di luce.
Un cavo in fibra ottica è un tubo di luce che viene utilizzato per trasportare un fascio di luce da
da un luogo all'altro.
La luce è un segnale elettromagnetico e può essere modulata dall'informazione.
Dal momento che la frequenza della luce è estremamente alta, può adattarsi a una vasta gamma.
larghezza di banda dell'informazione, può essere ottenuta anche una maggiore velocità di trasmissione dei dati con

eccellente affidabilità.
La luce modulata viaggia lungo la fibra e all'estremità opposta, sono
convertito in un segnale elettrico mediante una cella fotoelettrica. Quindi
il segnale di ingresso originale viene recuperato all'estremità opposta.
La figura mostra il FOC.

I cavi in fibra ottica sono simili ai cavi coassiali, tranne che non hanno la treccia. Figura (a)
mostra una singola fibra vista di lato. Al centro c'è il nucleo di vetro
attraverso il quale la luce si propaga. Nelle fibre multimodali, il nucleo è
tipicamente 50 micron di diametro, circa lo spessore di un capello umano.
le fibre monomodali, il nucleo misura 8-10 micron. Il nucleo è circondato da
 38
Autore
un rivestimento in vetro con un indice di rifrazione inferiore a quello del nucleo, per mantenere tutto
la luce nel nucleo. Poi arriva una sottile guaina di plastica per proteggere il
rivestimento. Le fibre sono tipicamente raggruppate in fasci, protette da un esterno
involucro. La figura (b) mostra un involucro con tre fibre.
FOC trasmette segnali di luce anziché segnali elettrici. Ogni fibra ha un
nucleo interno di vetro o plastica che conduce la luce. Il nucleo interno è
circondata da rivestimenti, uno strato di vetro che riflette la luce all'indietro
nucleo.
Un cavo può contenere una singola fibra, ma spesso le fibre sono raggruppate insieme
al centro del cavo.

Caratteristiche del cavo a fibra ottica:

1. Velocità di trasmissione di 100 Mbps.
2. Non influenzato dall'interferenza elettrica.
Cavo più costoso.
4. Lunghezza del cavo di supporto FOC di 2 km o più.
Supporta voce, video e dati.
Fornisce il media più sicuro.
7. Comunemente usati come dorsali tra edifici e reti a token ring.
8. Non molto flessibile, difficile da lavorare.

Vantaggi:
1. Velocità di trasmissione dati molto alta, basso tasso di errore. 1000 Mbps (1 Gbps) su distanze di
chilometri comuni. I tassi di errore sono così bassi che sono quasi trascurabili.
I cavi in fibra sono più sicuri rispetto ad altri cavi. È quasi impossibile...
collegarsi a un cavo in fibra ottica poiché non irradiano segnali.
3. Molto più sottile (per linea telefonica logica) rispetto ai circuiti in rame esistenti.
A causa della sua sottigliezza, le aziende telefoniche possono sostituire i spessi cavi di rame
con fibre che hanno una capacità molto maggiore per lo stesso volume. Questo è importante
perché significa che la capacità aggregata del telefono può essere aggiornata senza
la necessità di trovare più spazio fisico per installare i nuovi cavi.
4. Non suscettibile a interferenze elettriche (fulmini) o corrosione (ruggine).
5. Maggiore distanza di ripetizione rispetto al coassiale.

I cavi in fibra sono leggeri perché sono realizzati in vetro di silice o

plastica che è molto più leggera dei cavi di rame o alluminio. Leggero
I cavi in fibra ottica sono più economici da trasportare.

Svantaggi:
Il costo iniziale di installazione o di configurazione è molto alto rispetto a tutti gli altri.
sistemi.
La manutenzione e la riparazione dei sistemi in fibra ottica non sono solo difficili
ma anche costoso.
3. Difficile da toccare. È veramente una tecnologia punto a punto. Al contrario, toccare
Integrare il coassiale è banale. Nessun addestramento speciale o strumenti o parti costose sono
richiesto.
4. Canale unidirezionale. Due fibre necessarie per ottenere il duplex completo (in entrambe le direzioni)

comunicazione.

Confronto tra media guidati.

 39
Autore

Media non guidati:

Media non guidati, chiamati anche comunicazione senza fili, trasportano
onde elettromagnetiche senza utilizzare un conduttore fisico.
La trasmissione non guidata viene utilizzata quando si esegue un cavo fisico (o fibra)
o rame) tra due punti finali non è possibile. Ad esempio, eseguendo
I cavi tra edifici probabilmente non sono legali se l'edificio è separato.
da una strada pubblica.
I segnali si propagano attraverso l'aria (o a volte l'acqua). I segnali sono
di solito trasmessi attraverso lo spazio libero e quindi disponibili a chiunque
chi ha un dispositivo capace di riceverli.
La figura 7.17 mostra la parte dello spettro elettromagnetico, che va da
3 kHz a 900 THz, utilizzato per la comunicazione senza fili.

Figura 32 Spettro elettromagnetico per comunicazioni wireless

I segnali non guidati possono viaggiare dalla sorgente alla destinazione in diversi
modalità: propagazione terrestre, propagazione atmosferica e vista diretta, spazio
propagazione come mostrato nella figura.
 40
Autore

Figura 33 Metodi di propagazione

Nella propagazione terrestre, le onde radio viaggiano attraverso la parte più bassa di
l'atmosfera, che abbraccia la terra. Questi segnali a bassa frequenza emettono
in tutte le direzioni dall'antenna di trasmissione e seguire la curvatura di
il pianeta. La distanza dipende dalla quantità di potenza nel segnale: Il
maggiore è la potenza, maggiore è la distanza.
Nella propagazione cielo, le onde radio ad alta frequenza si irradiano verso l'alto in
ionosfera (lo strato dell'atmosfera dove le particelle esistono come ioni) dove
vengono riflessati di nuovo sulla terra. Questo tipo di trasmissione consente di
distanze maggiori con potenza di uscita inferiore.
Nella propagazione in linea di vista, i segnali ad altissima frequenza vengono trasmessi in
linee rette direttamente da antenna ad antenna. Le antenne devono essere
direzionale, rivolto l'uno verso l'altro, e abbastanza alto o abbastanza vicino
insieme per non essere influenzati dalla curvatura della terra. Linea di vista
La propagazione è complicata perché le trasmissioni radio non possono essere completamente
focalizzato.
La sezione dello spettro elettromagnetico definita come onde radio e
le microonde sono suddivise in otto fasce, chiamate bande, ciascuna regolata da
autorità governative. Questi bande sono classificate da frequenza molto bassa
(VLF) a frequenza estremamente alta (EHF).
I media di trasmissione non guidati sono divisi in tre ampie categorie:
Comunicazione a microonde, comunicazione a onde radio,
Comunicazione Satellitare.

Comunicazione a Microonde
Le onde elettromagnetiche con frequenze tra 1 e 300 GHz sono
chiamati microonde.
Le microonde sono unidirezionali. Quando un'antenna trasmette microonde
le onde, possono essere focalizzate in modo stretto. Questo significa che il trasmettitore e
le antenne riceventi devono essere allineate. Una coppia di antenne può essere allineata
senza interferire con un altro paio di antenne allineate.
I segnali a microonde viaggiano solo in una direzione alla volta. Questo significa che
per la comunicazione bidirezionale come nella telefonia, sono necessarie due frequenze
essere allocato.
A entrambe le estremità, viene utilizzato un transceiver che è una combinazione di un trasmettitore
e ricevitore che opera alle due rispettive frequenze. Pertanto, solo
un'antenna può svolgere entrambe le funzioni e coprire entrambe le frequenze.
La figura mostra la comunicazione a microonde.
 41
[Autore]

Figura 34 Comunicazione a microonde

I ripetitori sono usati insieme alle antenne per amplificare il segnale.
Le velocità dei dati offerte vanno da 1 Mbps a 1 Gbps.

Caratteristiche della comunicazione a microonde:

Il microonde è relativamente economico rispetto ai sistemi a fibra ottica.
2. I sistemi a microonde consentono tassi di trasmissione dei dati di circa 16 Gbps. A
frequenze così alte, le microonde possono trasmettere 250.000 canali vocali a
nello stesso momento. Sono principalmente utilizzati per collegare grandi città metropolitane dove
hanno un traffico telefonico pesante tra di loro.
Le microonde a frequenza molto alta non possono attraversare i muri.
il carattere può essere uno svantaggio se i riceventi si trovano all'interno degli edifici.
4. La banda delle microonde è relativamente ampia, quasi 299 GHz. Pertanto è più ampia
possono essere assegnate sotto bande e è possibile una alta velocità di trasmissione dei dati.

Vantaggi:
Relativamente economico rispetto al cavo in fibra ottica.
2. Fornisce elevate velocità di trasmissione dei dati di circa 16 Gbps.

Svantaggi:
Le microonde a frequenza molto alta non possono attraversare i muri.

Applicazioni:
1. Le reti di telefonia mobile utilizzano la comunicazione a microonde.
2. Rete LAN senza fili.
3. Comunicazione punto-punto tra stazioni.
Comunicazione in linea di vista.

2) Comunicazione tramite onde radio:

Onde elettromagnetiche con frequenze comprese tra 3 kHz e 1 GHz
sono normalmente chiamate onde radio.
Le onde radio, per la maggior parte, sono omnidirezionali. Quando un'antenna
trasmette onde radio, che si propagano in tutte le direzioni. Questo significa
che le antenne di invio e ricezione non devono essere allineate.
 42
[Autore]

Un'antenna di trasmissione invia onde che possono essere ricevute da qualsiasi ricevitore
antenna. Le onde radio trasmesse da un'antenna sono suscettibili a
interferenze da un'altra antenna che potrebbe inviare segnali utilizzando lo stesso
frequenza o banda.
Le onde radio, in particolare quelle onde che si propagano in modalità cielo, possono
viaggiare per lunghe distanze. Questo rende le onde radio un buon candidato per lunghe
broadcasting a distanza come la radio AM.
Le onde radio, in particolare quelle a basse e medie frequenze, possono
penetrare nelle pareti. Questa caratteristica può essere sia un vantaggio che un
svantaggio. È un vantaggio perché, ad esempio, una radio AM può
ricevere segnali all'interno di un edificio. È uno svantaggio perché non possiamo
isolare una comunicazione solo all'interno o all'esterno di un edificio.
La banda delle onde radio è relativamente ristretta, appena sotto 1 GHz, rispetto a
la banda delle microonde. Quando questa banda è divisa in sotto bande, le sotto
le bande sono anche strette, portando a una bassa velocità di trasmissione per il digitale

comunicazioni.
Nella bassa frequenza molto bassa (VLF), bassa frequenza (LF) e media frequenza
(MF) bande, le onde radio seguono il terreno, come illustrato nella figura (a).

Nelle bande di Alta Frequenza (HF) e di Frequenza Molto Alta (VHF), la radio
le onde rimbalzano sopra l'ionosfera, cioè seguono la propagazione nello spazio.
Le onde radio sono utilizzate per comunicazioni multicast, come la radio e
televisione e sistemi di chiamata.

Vantaggi delle onde radio:

Le onde radio sono facili da generare.
Viaggiano per lunghe distanze.
3. Possono attraversare gli edifici facilmente, quindi sono ampiamente utilizzati per
comunicazione sia all'interno che all'esterno.
4. Le onde radio sono omnidirezionali, il che significa che viaggiano in tutte le direzioni
dalla sorgente, in modo che il trasmettitore e il ricevitore non debbano essere
allineati fisicamente con cura.

Svantaggi:
1. Le proprietà delle onde radio dipendono dalla frequenza. A bassa
le frequenze, le onde radio passano bene attraverso gli ostacoli, ma la potenza diminuisce
interrompe bruscamente con la distanza dalla sorgente.
2. La gamma delle basse frequenze e quella delle medie frequenze non possono essere utilizzate per i dati.

trasferire a causa della loro banda molto ridotta.

3. Applicazioni:
4. Le caratteristiche omnidirezionali delle onde radio le rendono utili per
multicasting, in cui c'è un mittente ma molti ricevitori. AM e FM
 43
Autore

radio, televisione, radio marittima, telefoni cordless e paginazione sono

esempi di multicasting.

3) Comunicazione Satellitare:
La comunicazione satellitare è simile alla microonde terrestre, tranne che
il satellite funge da una delle stazioni.
Le figure mostrano la comunicazione satellitare.

Figura 35 Comunicazione Satellitare

Il satellite svolge le funzioni di un'antenna e di un ripetitore insieme.
Ad esempio, la figura illustra che la stazione di terra A può inviare le informazioni a
stazione di terra B tramite il satellite.
Questo, però, pone un problema. Se la Terra insieme alle sue stazioni di terra
sta ruotando e il satellite è fermo, la terra che invia e riceve
le stazioni e il satellite possono andare fuori sincronizzazione nel tempo. Pertanto, normalmente
I satelliti geostazionari vengono utilizzati, che si muovono alla stessa
Revoluzioni Per Minuto (RPM) come quelle della terra nella stessa direzione,
esattamente come la Terra. Pertanto, sia la Terra che il satellite completano uno
rivoluzione esattamente nello stesso momento: la posizione relativa del terreno
la stazione rispetto al satellite non cambia mai.
Normalmente, le Super Alte Frequenze (SHF), che coprono l'intervallo di frequenza
da 3 Ghz a 30 Ghz, è utilizzato per le comunicazioni satellitari.
Due bande di frequenza sono utilizzate per i segnali dalla terra al satellite
chiamato uplink, e dalla satellite alla terra chiamato downlink.
Ci sono tre metodi per comunicare utilizzando i satelliti. Questi tre
metodi usano principi che sono simili nel concetto a normali cavi
comunicazione. Come il mondo cablato, la comunicazione satellitare è anch'essa
basato su tecniche di modulazione. Tre tecniche di modulazione principali
sono usati: Accesso Multiplo per Divisione di Frequenza (FDMA), Divisione di Tempo
Accesso Multiplo (TDMA) e Accesso Multiplo per Codice (CDMA).

Caratteristiche della comunicazione satellitare:

La gamma di frequenza ottimale per le comunicazioni satellitari va da 1 a 10 GHz.
2. I satelliti per le comunicazioni hanno diverse proprietà uniche. La più
importante è il lungo ritardo nella comunicazione per il viaggio di andata e ritorno (circa 270
ms) a causa della lunga distanza (circa 72.000 km) il segnale deve
viaggiare tra due stazioni terrestri. Questo comporta una serie di problemi,
che devono essere affrontati per una comunicazione efficace e affidabile.
3. Un'altra proprietà interessante della comunicazione satellitare è la sua trasmissione.
Tutte le stazioni sotto il fascio discendente possono ricevere il
trasmissione. Potrebbe essere necessario inviare dati criptati per proteggere
contro la pirateria.
 44
[Autore]

Applicazioni:
1. Trasmissione televisiva.
2. Comunicazioni globali regionali, nazionali e internazionali.
3. Circuiti telefonici e dati.
4. Servizi di telefonia mobile.
5. Reti private per aziende, enti governativi.
6. Applicazioni militari.

Ultime tecnologie nella rete wireless:

Bluetooth
Il Bluetooth è una tecnologia LAN wireless progettata per collegare dispositivi di
funzioni diverse come telefoni, notebook, computer (desktop
e laptop), fotocamere, stampanti, macchine da caffè, e così via.
Una rete LAN Bluetooth è una rete ad hoc, il che significa che la rete è
formati spontaneamente; i dispositivi, a volte chiamati gadget, si trovano ciascuno
altro e creare una rete chiamata piconet.
Una rete LAN Bluetooth può persino essere collegata a Internet se uno dei
i gadget hanno questa capacità.
Una rete LAN Bluetooth, per sua natura, non può essere grande. Possono coprire una distanza massima di
di 10 metri.
La tecnologia Bluetooth è l'implementazione di un protocollo definito da
Standard IEEE 802.15. Lo standard definisce un'area personale senza fili
rete (PAN) operabile in un'area delle dimensioni di una stanza o di un salone.

Vantaggi:
È economico.
2. Facile da installare.
3. Rende conveniente la connessione a diversi dispositivi.
È gratuito da usare se il dispositivo è installato con esso.

Svantaggi:
1. Se installato su un cellulare è possibile ricevere virus per cellulare.
Consente solo comunicazioni a corto raggio tra i dispositivi
Può connettere solo due dispositivi alla volta
4. Può perdere la connessione in determinate condizioni

Applicazioni:
1. Dispositivi periferici come un mouse o una tastiera wireless possono
comunicare con il computer attraverso questa tecnologia.
I dispositivi di monitoraggio possono comunicare con i dispositivi sensoriali in una piccola salute
centro di cura.
3. I dispositivi di sicurezza domestica possono utilizzare questa tecnologia per connettere diversi
sensori al principale controllore di sicurezza.
4. I partecipanti alla conferenza possono sincronizzare i loro computer portatili a un
conferenza con l'aiuto del Bluetooth.

Architettura Bluetooth:
L'architettura Bluetooth, che mostra tutti i principali livelli del Bluetooth
sistema, sono rappresentati nella Figura.
 45
Autore

Figura 36 Architettura Bluetooth

1. Strato Radio:
Questo è il livello più basso nello stack di protocolli Bluetooth. Il Bluetooth utilizza una
tecnica chiamata salto di frequenza, come spiegato nel contesto di
LAN wireless, nella creazione di collegamenti radio con altri dispositivi Bluetooth.
Supponiamo di avere un pacchetto di dati, allora l'intero pacchetto non è mai
trasmesso alla stessa frequenza. È sempre suddiviso in parti diverse
e trasmesso a frequenze diverse. Questo è il salto di frequenza
tecnica. Questo fornisce in parte la protezione necessaria al trasmesso
dati e evita manomissioni. I valori standard di salto sono 79 salti, che sono
spaziati a un intervallo di 1 MHz.

2. Livello Baseband:
La banda base è il motore digitale di un sistema Bluetooth. È responsabile
per costruire e decodificare pacchetti, codificare e gestire gli errori
correzione, crittografia e decrittografia per comunicazioni sicure,
calcolo dei modelli di frequenza di trasmissione radio, mantenendo
sincronizzazione, controllo della radio e tutti gli altri dettagli di basso livello
necessario per realizzare comunicazioni Bluetooth.
Il Bluetooth opera nella banda ISM da 2.4 GHz.

3. Livello di Controllo Logico dei Collegamenti e Protocollo di Adattamento (L2CAP):

Il Protocollo di Controllo del Collegamento Logico e di Adattamento (L2CAP) è a strati
sopra il protocollo di baseband e risiede nel livello di collegamento dati.
L'L2CAP è il cervello del sistema Bluetooth. Gestisce il
aspetti di alto livello di ogni connessione (chi è connesso a chi, se
utilizzare la crittografia o meno, quale livello di prestazioni è richiesto, ecc.). In
In aggiunta, è responsabile della conversione del formato dei dati secondo necessità
tra le API e i protocolli Bluetooth di livello inferiore.
L'L2CAP è implementato in software e può essere eseguito sia sull'host
processore di sistema o su un processore locale nel sistema Bluetooth.
L2CAP fornisce servizi dati orientati alla connessione e senza connessione a
protocolli di livello superiore con capacità di multiplexing dei protocolli, segmentazione
e operazione di riconfigurazione, e astrazioni di gruppo.
L2CAP consente ai protocolli e alle applicazioni di livello superiore di trasmettere e
ricevere pacchetti di dati L2CAP fino a 64 kilobyte di lunghezza.
Due tipi di collegamento sono supportati per il livello Baseband: Sincronizzato
Collegamenti orientati alla connessione (SCO) e Collegamenti asincroni senza connessione (ACL)
I link SCO supportano il traffico vocale in tempo reale utilizzando una larghezza di banda riservata.
I link ACL supportano il traffico a miglior sforzo. La specifica L2CAP è definita per
sono previsti solo link ACL e nessun supporto per i link SCO.
 46
[Autore]
4. Librerie dell'interfaccia di programmazione delle applicazioni (API):

Questi sono moduli software che collegano il programma applicativo host

al sistema di comunicazioni Bluetooth. Come tale, risiedono ed eseguono
sulla stessa risorsa di elaborazione dell'applicazione del sistema host.

Wi-Fi:
Il Wi-Fi è una tecnologia popolare che consente a un dispositivo elettronico di scambiare
dati o connettersi a Internet in modalità wireless utilizzando onde radio.
Il Wi-Fi è basato sugli standard IEEE 802.11.
Molti dispositivi possono utilizzare il Wi-Fi, ad esempio computer personali, videoconsole.
console, smartphone, alcune fotocamere digitali, tablet e
lettori audio digitali.
Questi possono connettersi a una risorsa di rete come Internet tramite un
punto di accesso alla rete wireless. Un tale punto di accesso (o hotspot) ha un
un raggio di circa 20 metri (65 piedi) al chiuso e un raggio maggiore all'aperto.
La copertura hotspot può comprendere un'area piccola come una singola stanza con
muri che bloccano le onde radio, o grandi come molti chilometri quadrati raggiunti
utilizzando più punti di accesso sovrapposti.
Il Wi-Fi può essere meno sicuro delle connessioni cablate (come l'Ethernet)
perché un intruso non ha bisogno di una connessione fisica. Le pagine web che
l'uso di SSL è sicuro, ma l'accesso a Internet non crittografato può essere facilmente
rilevato dagli intrusi. A causa di ciò, il Wi-Fi ha adottato varie
tecnologie di crittografia come WEP, WPA, WPA2, ecc.
Le reti Wi-Fi hanno un raggio d'azione limitato. Un tipico punto di accesso wireless utilizza
802.11b o 802.11g con un'antenna di serie potrebbe avere una portata di 35 m (120
all'interno e 100 m (300 ft) all'aperto. Tuttavia, IEEE 802.11n può più
più del doppio dell'autonomia.
La portata varia anche con la banda di frequenza. Wi-Fi nella frequenza di 2,4 GHz
il blocco ha una portata leggermente migliore rispetto al Wi-Fi nella fascia di frequenza di 5 GHz
che è utilizzato da 802.11a e facoltativamente da 802.11n.

Vantaggi:
1. Comodità: La natura wireless di tali reti consente agli utenti di
accedere alle risorse di rete da quasi qualsiasi luogo conveniente all'interno del loro
ambiente di rete primario (una casa o un ufficio). Con l'aumento
saturazione dei computer in stile laptop, questo è particolarmente rilevante.
[Link]à: Con l'emergere di reti wireless pubbliche, gli utenti possono
accedere a Internet anche al di fuori del loro ambiente di lavoro normale. La maggior parte
le catene di caffetterie, ad esempio, offrono ai loro clienti un collegamento wireless
connessione a Internet a basso costo o senza costi.
3. Produttività: Gli utenti connessi a una rete wireless possono mantenere una
quasi costante affiliazione con la rete desiderata mentre si spostano da
da un luogo all'altro. Per un'azienda, questo implica che un dipendente può
potenzialmente essere più produttivo poiché il suo lavoro può essere portato a termine
da qualsiasi posizione comoda.
4. Implementazione: Configurazione iniziale di una rete wireless basata su infrastruttura
richiede poco più di un unico punto di accesso. Le reti cablate, su
d'altra parte, hanno il costo aggiuntivo e la complessità del reale fisico
cavi che vengono installati in numerose località (che possono anche essere impossibili per
locali di difficile accesso all'interno di un edificio).
5. Espandibilità: Le reti wireless possono servire un aumento improvviso
numero di clienti con l'attrezzatura esistente. In una rete cablata,
clienti aggiuntivi richiederebbero cablaggi aggiuntivi.
