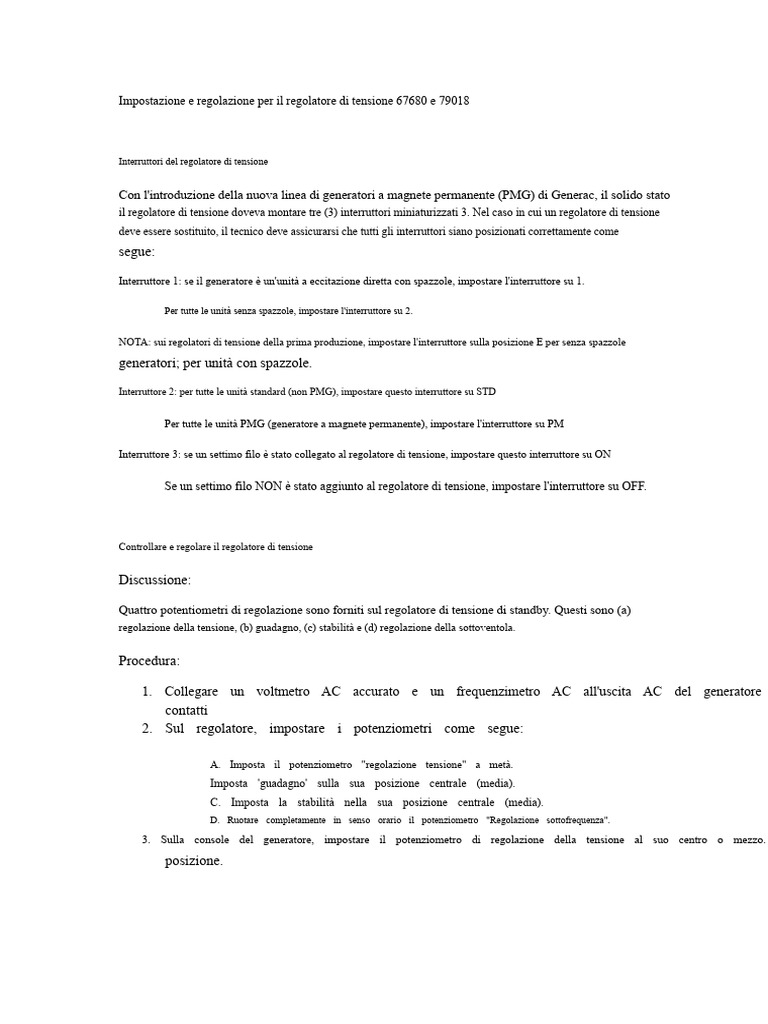

ScribdTranslationsImpostazione e regolazione per il regolatore di tensione 67680 e 79018
Interruttori del regolatore di tensione
Con l'introduzione della nuova linea di generatori a magnete permanente (PMG) di Generac, il solido stato
il regolatore di tensione doveva montare tre (3) interruttori miniaturizzati 3. Nel caso in cui un regolatore di tensione
deve essere sostituito, il tecnico deve assicurarsi che tutti gli interruttori siano posizionati correttamente come
segue:
Interruttore 1: se il generatore è un'unità a eccitazione diretta con spazzole, impostare l'interruttore su 1.
Per tutte le unità senza spazzole, impostare l'interruttore su 2.
NOTA: sui regolatori di tensione della prima produzione, impostare l'interruttore sulla posizione E per senza spazzole
generatori; per unità con spazzole.
Interruttore 2: per tutte le unità standard (non PMG), impostare questo interruttore su STD
Per tutte le unità PMG (generatore a magnete permanente), impostare l'interruttore su PM
Interruttore 3: se un settimo filo è stato collegato al regolatore di tensione, impostare questo interruttore su ON
Se un settimo filo NON è stato aggiunto al regolatore di tensione, impostare l'interruttore su OFF.
Controllare e regolare il regolatore di tensione
Discussione:
Quattro potentiometri di regolazione sono forniti sul regolatore di tensione di standby. Questi sono (a)
regolazione della tensione, (b) guadagno, (c) stabilità e (d) regolazione della sottoventola.
Procedura:
1. Collegare un voltmetro AC accurato e un frequenzimetro AC all'uscita AC del generatore
contatti
2. Sul regolatore, impostare i potenziometri come segue:
A. Imposta il potenziometro "regolazione tensione" a metà.
Imposta 'guadagno' sulla sua posizione centrale (media).
C. Imposta la stabilità nella sua posizione centrale (media).
D. Ruotare completamente in senso orario il potenziometro "Regolazione sottofrequenza".
3. Sulla console del generatore, impostare il potenziometro di regolazione della tensione al suo centro o mezzo.
posizione.
[Link] tutti i carichi elettrici. L'avvio e la regolazione iniziale saranno eseguiti in condizioni di "senza carico"
condizione.
5. Avvia il motore. Lascialo stabilizzarsi e scaldarsi a vuoto.
6. Controlla la lettura sul frequenzimetro con un multimetro.
Assicurati che l'unità funzioni a velocità nominale (governatore elettronico a 60 hz, meccanico a 62 hz)
governatore).
7. Con l'unità che funziona alla corretta frequenza a vuoto, osserva la lampada (led) sulla tensione.
regolatore. Tutte le lampade devono essere ACCESSE.
8. Ruotare il potenziometro "regolazione della tensione" dei regolatori per ottenere un'uscita di tensione linea-a-linea come mostrato in
il seguente grafico.
9. Se la lampada rossa "regolatore" (led) sta lampeggiando, ruotare il potenziometro della "stabilità" in un senso o nell'altro.
direzione fino a quando il lampeggiamento smette.
10. Applicare un carico elettrico lentamente e controllare il recupero della velocità del motore.
A. Con carico completo, posizionare i puntali del multimetro su S15 e S16.
B. Ruotare lentamente sotto la frequenza in senso antiorario.
C. Quando la tensione inizia a scendere, ruotare il potenziometro indietro fino al punto in cui la tensione era appena
prima che inizi a diminuire. Ad esempio, se la tensione è a 239 mentre si regola il sotto
frequenza, una volta che la tensione inizia a scendere, inverti lentamente la regolazione fino a
raggiunge di nuovo 239 volt.
11. Con il carico elettrico ancora applicato, controlla la lampada "regolatore" per eventuali lampeggi. Se la lampada lampeggia,
regola il potenziometro della "stabilità" finché il lampeggio non si ferma.
12. Se è necessaria una risposta migliore, regolare il potenziometro "guadagno" ruotando il potenziometro "stabilità".
13. Spegni i carichi elettrici. Poi, ricontrolla le lampade del regolatore (led) a carico nullo.
Quando tutte le regolazioni sono state completate, lascia funzionare il motore a vuoto per qualche minuto per
stabilizzare le temperature interne del generatore motore. Poi, spegnere il generatore.
Configurazione e regolazione per i regolatori di tensione 67680 e 79018
Interruttori regolatori di tensione
Con l'introduzione della nuova linea di generatori di magneti permanenti
(PMG) di Generac, il regolatore di tensione a stato solido ha dovuto montare tre
(3) interruttori in miniatura 3. Nel caso in cui sia necessario sostituire un regolatore
di voltaggio, il tecnico deve assicurarsi che tutti gli interruttori siano
correttamente posizionati nel seguente modo:
Interruptor 1: se il generatore è un'unità eccitata direttamente con spazzole, regolare il
interruttore a 1.
Per tutte le unità senza spazzole, impostare l'interruttore su 2.
NOTA: nei primi regolatori di tensione di produzione, posizionare l'interruttore
nella posizione E per generatori senza spazzole; a B per unità con spazzole.
Interruttore 2: per tutte le unità standard (non PMG), configura questo
interruttore in STD
Per tutte le unità PMG (generatore di magneti permanenti), configura il
interruttore in PM
Interruttore 3: se è stato collegato un settimo cavo al regolatore di tensione, regolare
questo interruttore è ON
Se NON è stato aggiunto un settimo cavo al regolatore di tensione, posizionare il
interruttore su OFF.
Verifica e regola il regolatore di tensione
Discussione:
Vengono forniti quattro potenziometri di regolazione nel regolatore di tensione di
riserva. Questi sono (a) regolazione della tensione, (b) guadagno, (c) stabilità e (d) regolazione di
bassa frequenza.
Procedimento:
1. Collegate un voltmetro CA e un misuratore di frequenza CA precisi a
i cavi di uscita CA del generatore
2. Nel regolatore, regolare i potenziometri nel seguente modo:
A. Regola la pentola di "regolazione della tensione" a metà punto.
B. Stabilire "guadagno" nella sua posizione centrata (media).
C. Stabilire la stabilità nella sua posizione centrale (media).
D. Gire il potenziometro "Regolazione bassa frequenza" completamente in senso orario
orario.
3. Nella console del generatore, regolare il potenziometro di regolazione della tensione a
la sua posizione centrale o media.
4. Spegnere tutti i carichi elettrici. L'inizio e la regolazione iniziale saranno effettuati
sotto una condizione di "senza carico".
5. Accendere il motore. Lasciarlo stabilizzarsi e scaldarsi senza carico.
6. Verifica la lettura sul misuratore di frequenza con un multimetro.
Assicurati che l'unità funzioni alla velocità nominale (governatore
elettronico di 60 hz, governo meccanico di 62 hz).
7. Con l'unità in funzione alla frequenza corretta senza carico, osservare la
lampada (led) nel regolatore di tensione. Tutte le lampade devono essere
ACCESI.
8. Ruotare il potenziometro di "regolazione della tensione" dei regolatori per ottenere una
uscita di tensione linea a linea come mostrato nella seguente tabella.
9. Se la luce rossa del "regolatore" (led) lampeggia, ruotare il potenziometro di
stabilità
10. Applica una carica elettrica lentamente e verifica il ripristino della
velocità del motore.
A. Con carico completo, collegare i cavi del multimetro a S15 e S16.
B. Lentamente gira sotto la frequenza in senso antiorario.
C. Quando la tensione inizia a diminuire, riportate la pentola al punto in cui era.
tensione appena prima che iniziasse a scendere. Ad esempio, se la tensione è a 239
mentre si regola la frequenza bassa, una volta che la tensione inizia a scendere,
invierta lentamente il regolatore fino a raggiungere nuovamente i 239 volt.
11. Con la carica elettrica ancora applicata, verifica che la lampadina del "regolatore"
parpadee. Se la lampada lampeggia, regolare la pentola di "stabilità" finché non si
ferma il lampo.
12. Se è necessaria una risposta migliore, regola il barile di "profitto" regolando il
bote di "stabilità".
13. Spegni i carichi elettrici. Poi, ricontrolla le lampade del
regolatore (led) senza carico.
Quando sono stati completati tutti gli aggiustamenti, lascia che il motore funzioni senza
carica per alcuni minuti per stabilizzare le temperature interne del
generatore del motore. Poi, spegnere il generatore.
