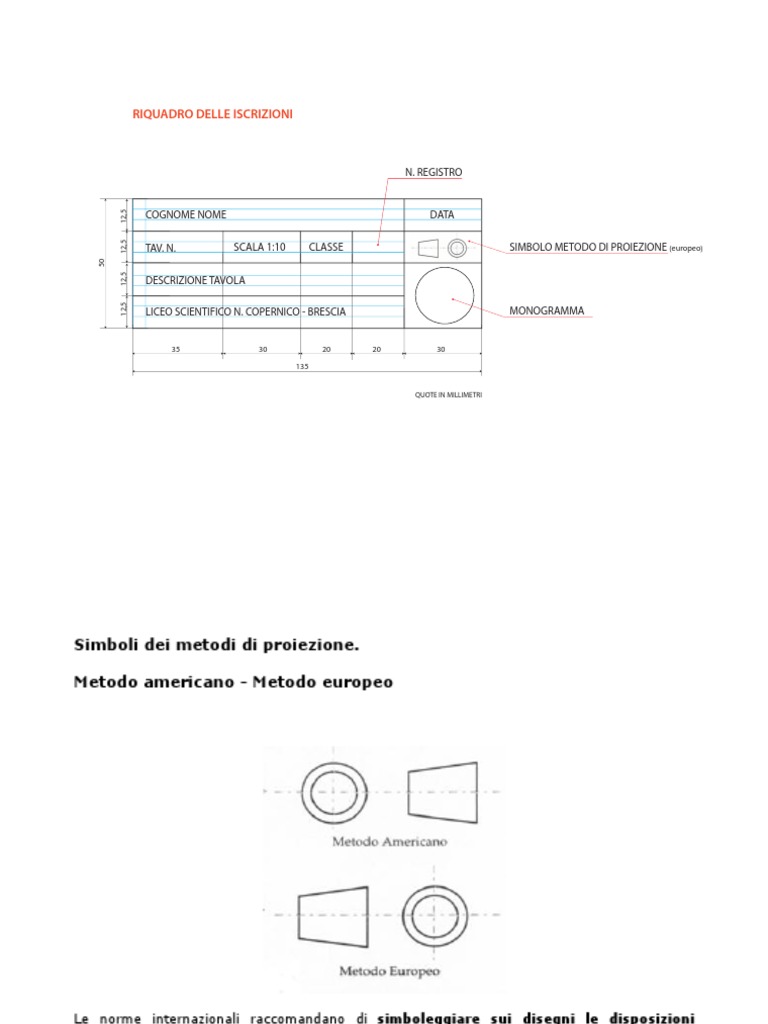

RIQUADRO DELLE ISCRIZIONI

N. REGISTRO

COGNOME NOME DATA

12,5
12,5

TAV. N. SCALA 1:10 CLASSE SIMBOLO METODO DI PROIEZIONE (europeo)

50

12,5

DESCRIZIONE TAVOLA
12,5

LICEO SCIENTIFICO N. COPERNICO - BRESCIA MONOGRAMMA

35 30 20 20 30

135

QUOTE IN MILLIMETRI
Simboli dei metodi di proiezione.

Metodo americano - Metodo europeo

Le norme internazionali raccomandano di simboleggiare sui disegni le disposizioni

americane ed europee con le proiezioni del tronco di cono visibili nella figura. Tale simbolo va
posto nel riquadro delle iscrizioni.

I due simboli da apporre nel riquadro delle iscrizioni nel caso di utilizzo del metodo americano
(in alto) o del metodo europeo (in basso).

Esempio:
