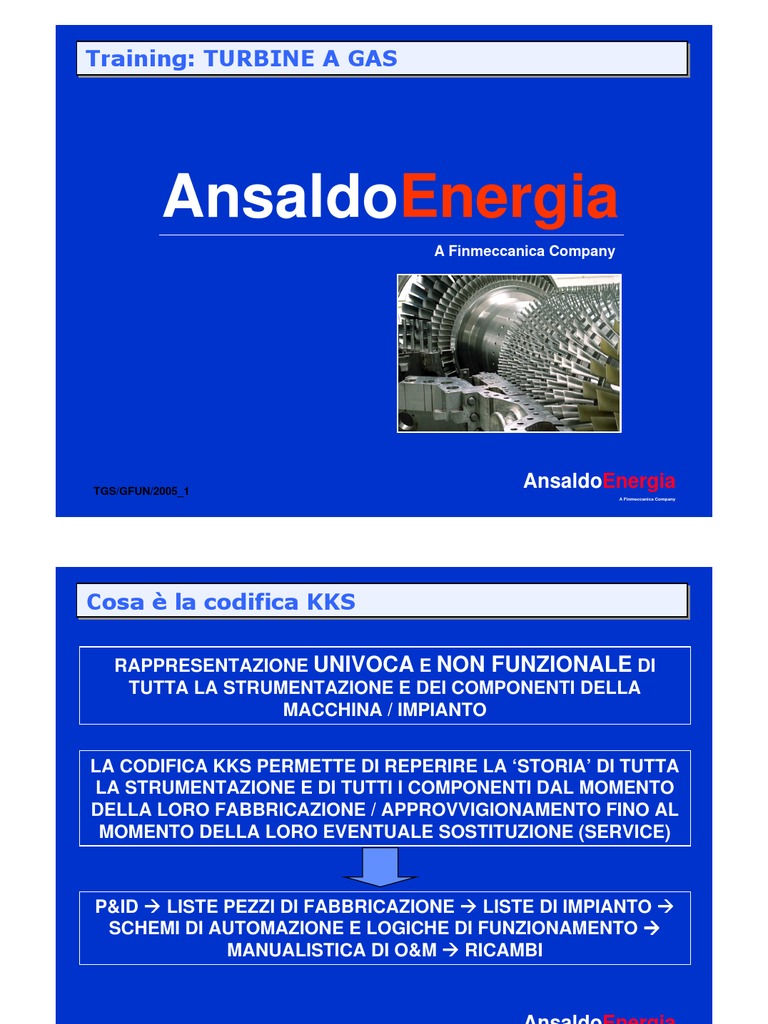

Training: TURBINE A GAS

AnsaldoEnergia
A Finmeccanica Company

TGS/GFUN/2005_1
AnsaldoEnergia
A Finmeccanica Company
Cosa è la codifica KKS

RAPPRESENTAZIONE UNIVOCA E NON FUNZIONALE DI

TUTTA LA STRUMENTAZIONE E DEI COMPONENTI DELLA
MACCHINA / IMPIANTO

LA CODIFICA KKS PERMETTE DI REPERIRE LA ‘STORIA’ DI TUTTA

LA STRUMENTAZIONE E DI TUTTI I COMPONENTI DAL MOMENTO
DELLA LORO FABBRICAZIONE / APPROVVIGIONAMENTO FINO AL
MOMENTO DELLA LORO EVENTUALE SOSTITUZIONE (SERVICE)

P&ID
LISTE PEZZI DI FABBRICAZIONE
LISTE DI IMPIANTO

SCHEMI DI AUTOMAZIONE E LOGICHE DI FUNZIONAMENTO

MANUALISTICA DI O&M
RICAMBI

AnsaldoEnergia
A Finmeccanica Company
 STRINGA
STRINGA PRINCIPALE
PRINCIPALE KKS
KKS

LE PRIME 2 LETTERE INDICANO IL MACCHINARIO A CUI SI

FA RIFERIMENTO, es:

Esempio: MBP 21 AA 001

MB
TURBINA AGAS
MA
TURBINA A VAPORE
MK
GENERATORE
MY
DISPOSITIVI DI CONTROLLO E PROTEZIONE

AnsaldoEnergia
A Finmeccanica Company
 STRINGA
STRINGA PRINCIPALE
PRINCIPALE KKS
KKS
LA TERZA INDICA IL SISTEMA (es. per TG):

Esempio: MBP 21 AA 001

A : CORPO MACCHINA (COMPRESSORE E TURBINA)
D : CUSCINETTI
K : SISTEMA DI VIRAGGIO, GIUNTI
L : SISTEMA DI ASPIRAZIONE
M : SISTEMA DI COMBUSTIONE
N : SISTEMA DI ALIMENTAZIONE COMBUSTIBILE LIQUIDO
P : SISTEMA DI ALIMENTAZIONE COMBUSTIBILE GAS
Q : SISTEMA DI ACCENSIONE DEL COMBUSTIBILE
R : SISTEMA DI SCARICO
U : SISTEMA DI INIEZIONE ACQUA / VAPORE
V : SISTEMA DI LUBRIFICAZIONE E SOLLEVAMENTO
X : SISTEMA DI ATTUAZIONE IDRAULICA
Y : SISTEMA DI AUTOMAZIONE
AnsaldoEnergia
A Finmeccanica Company
 SCHEMA
SCHEMA GENERALE
GENERALE TURBINA
TURBINA A
A GAS
GAS
MYB
GT CONTROL SYSTEM

Electrical GT protection Fuel controller Sequence

MBX MBP MBN MBU

Hydraulic oil Fuel gas Fuel oil Water

MBV MBM MBQ

Combustion Chamber
Lube oil Ignition

MK MBA MBR

G Exhaust gas system

Generator Compressor Turbine

MBH
MONITORING
Cooling air SYSTEM

AnsaldoEnergia
A Finmeccanica Company
 STRINGA
STRINGA PRINCIPALE
PRINCIPALE KKS
KKS

Esempio: MBP 21 AA 001

SEGUE UN NUMERO DI 2
CIFRE PROGRESSIVO NEL
SENSO DEL FLUSSO (P&ID)
DUE LETTERE INDICANTI
IL TYPO DI COMPONENTE

3 CIFRE CARATTERIZZANTI LA FUNZIONE DEL

COMPONENTE

AnsaldoEnergia
A Finmeccanica Company
 Esempio:
Esempio: MBP
MBP 21
21 AA
AA 001
001
AA : VALVOLE E ATTUATORI
AH : SCAMBIATORI DI CALORE IN GENERE
AN : VENTILATORI
AP : POMPE
AT : FILTRI E SETACCI
AV : BRUCIATORI
BB : SERBATOI, ACCUMULATORI
BP : DISCHI TARATI
BQ : DISPOSITIVI DI PESAGGIO
BS : SILENZIATORI
CF : MISURATORI DI PORTATA
CG : MISURATORI DI POSIZIONE
CL : MISURATORI DI LIVELLO
CP : MISURATORI DI PRESSIONE
CR : RIVELATORI DI FIAMMA
CS : MISURATORI DI VELOCITA’
CT : MISURATORI DI TEMPERATURA
CY : RIVELATORI DI VIBRAZIONE
GF : CASSETTE MORSETTIERE
GT : TRASFORMATORI AnsaldoEnergia
A Finmeccanica Company
 Esempio:
Esempio: MBP
MBP 21
21 AA
AA 001
001

IN CASO DI VALVOLE:
0xx VLV ON / OFF CON ATTUATORI AUTOMATICI
151 – 159 VLV DI CONTROLLO CON ATTUATORI AUTOMATICI
2xx VLV DI DRENAGGIO , VENT MANUALI
3xx VLV MANUALI DI ISOLAMENTO
5xx VLV A SOLENOIDE

IN CASO DI STRUMENTAZIONE:
0xx PER CONTROLLO REMOTO - TIPO ON / OFF
1xx PER CONTROLLO REMOTO – TIPO ANALOGICO
4xx PUNTI DI MISURA OPZIONALI (SOLO TAPPING POINT)
5xx STRUMENTAZIONE PER INDICAZIONE SOLO LOCALE

AnsaldoEnergia
A Finmeccanica Company
 SKID
SKID OLIO
OLIO LUBRIFICANTE
LUBRIFICANTE -- V94.2
V94.2
POMPA AUSILIARIA VALVOLA DEL
MBV21AP002 VIRATORE MBV41AA001

POMPA
PRINCIPALE POMPA DI EMERGENZA
MBV21AP003
MBV21AP001
TRASMETTITORE
DI LIVELLO
MBV10CL101

INDICATORE DI
LIVELLO
MBV10CL501

ESTRATTORE VAPORI
MBN50AN011

POMPA DI FILTRO DOPPIO

SOLLEVAMENTO MBV25AT001/002
MBV31AP011 AnsaldoEnergia
A Finmeccanica Company
SKID
SKID OLIO
OLIO LUBRIFICANTE
LUBRIFICANTE -- PARTICOLARE
PARTICOLARE (MBV)
(MBV)

FILTRI MBV25AT001 E MBV25AT002 CON

VALVOLA DI TRASFERIMENTO MANUALE
MBV25AA251

AnsaldoEnergia
A Finmeccanica Company
P&ID
P&ID OLIO
OLIO LUBFICIANTE
LUBFICIANTE E
E SOLLEVAMENTO
SOLLEVAMENTO -- V94.2
V94.2

TYPICAL

AnsaldoEnergia
A Finmeccanica Company
CONNESSIONI
CONNESSIONI SKID
SKID OLIO
OLIO IDRAULICO
IDRAULICO E
E SKID
SKID COMBUSTIBILE
COMBUSTIBILE -- V94.2
V94.2

SKID OIL
IDRAULICO SKID GAS
MBX MBP

SKID
GASOLIO
MBN
AnsaldoEnergia
A Finmeccanica Company
SKID
SKID OLIO
OLIO IDRAULICO
IDRAULICO (MBX)
(MBX)

INDICATORI LOCALI
DI PRESSIONE:
MBX02CP501 / 502,
ETC.

POMPA
MBX02AP001

ACCUMULATORE
MBX04BB001

SERBATOIO OLIO
MBX01BB001
AnsaldoEnergia
A Finmeccanica Company
SKID
SKID GAS
GAS (MBP)
(MBP) -- V94.3A
V94.3A

VALVOLE DI
CONTROLLO
MBP21AA151
MBP22AA151
MBP23AA151

VALVOLA DI
STOP
MBP13AA051

AnsaldoEnergia
A Finmeccanica Company
 SKID
SKID GAS
GAS (MBP)
(MBP) -- V94.2
V94.2
FUEL GAS
CONTROL
VALVE
MBP13AA151

FUEL GAS
STOP VALVE
MBP13AA051
PILOT GAS
CONTROL
VALVE
MBP15AA151

FUEL GAS
FILTER
MBP12AT001 FUEL GAS
AnsaldoEnergia
