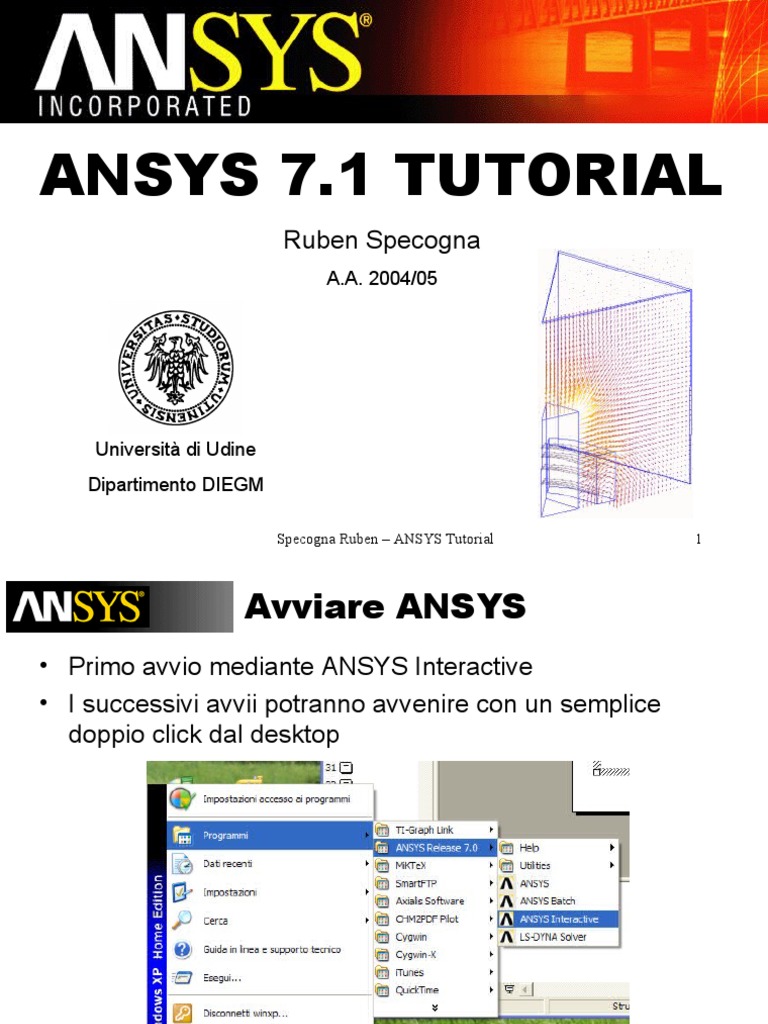

ANSYS 7.

1 TUTORIAL
Ruben Specogna
A.A. 2004/05

Università di Udine
Dipartimento DIEGM

Specogna Ruben – ANSYS Tutorial 1

 Avviare ANSYS
• Primo avvio mediante ANSYS Interactive
• I successivi avvii potranno avvenire con un semplice
doppio click dal desktop

Specogna Ruben – ANSYS Tutorial 2

 ANSYS Interactive
• Permette di settare
le variabili d’ambiente
– Working directory
– Jobname
– Memory requested

• Finita la configurazione
lanciamo il programma
con Run

Specogna Ruben – ANSYS Tutorial 3

 Interfaccia utente
• Barra dei menu

• Comandi grafici

• Output window

• Si possono dare
i comandi per via
grafica attraverso
i menu

• E’ però più comodo usare un file di script

Specogna Ruben – ANSYS Tutorial 4

 Script di comandi
• Lo script è un semplice file di testo ASCII che contiene
una lista di comandi
• Una volta salvato il file con
un qualsiasi editor di testi
lo si può eseguire attraverso
FILE->Read Input from…

Specogna Ruben – ANSYS Tutorial 5

 Le simulazioni FEM
• Una simulazione agli elementi finiti si articola in tre passi:

– PREPROCESSING: in questa fase:

• Si descrive la geometria;
• Si definisce il problema e il tipo di elemento da utilizzare;
• Si discretizza la geometria.

– SOLUZIONE: in questa fase:

• Si definiscono le sorgenti;
• Si impongono le condizioni al contorno e iniziali;
• Si sceglie il solutore per la soluzione del sistema.

– POSTPROCESSING: in questa fase:

• Data la soluzione si calcolano le altre grandezze di interesse;
• Si visualizzano le grandezze di interesse.

Specogna Ruben – ANSYS Tutorial 6

 Preprocessing
• Iniziamo con un semplice
esempio: aprire con un
editor il file pre1.txt
– PREPROCESSORE
– Definizioni costanti
– Wpave serve per spostare
l’origine degli assi
– CYL4 disegna un cilindro
• Per vedere la sinstassi
di un comando digitare
HELP nome_comando
– ALLS,ALL deseleziona tutto
– VOVLAP determina
l’intersezione di tutti i volumi
– VPLOT disegna i volumi
Specogna Ruben – ANSYS Tutorial 7
 Visualizzazione
• Vediamo ora come
modificare le proprietà
di visualizzazione
• PlotCtrls->Pan Zoom
Rotate…
– Con le freccie traslo
– I cerchi sono lo zoom
– Posso ruotare

• Si vede la triade…
• …e il working plane WP

Specogna Ruben – ANSYS Tutorial 8

 Numerazione
• Un altro comando
basilare è PlotCtrl->
NUMBERING che
permette di disegnare
gli indici delle varie
entità geometriche
• Si usa quando si
vuole disegnare
parzialmente il
dominio
• Selezionate ad es.
AREA NUMBERS
e gli indici delle aree verranno visualizzati

Specogna Ruben – ANSYS Tutorial 9

 Selezione 1/2
• Vediamo ora come selezionare le entità geometriche

– SELECT

– RESELECT

– ALSO SELECT

– UNSELECT

– INVERT

– SELECT ALL

– SELECT NONE

Specogna Ruben – ANSYS Tutorial 10

 Selezione 2/2
• Provate a selezionare ad Entità Comando base Comandi incrociati
esempio l’area 12 e 14 Nodi NSEL NSLE, NSLA,ecc
– asel,s,,,12 Elementi ESEL ESLN, ESLA,ecc
Keypoints KSEL KSLN, KSLL
– asel,a,,,14 Linee LSEL LSLA, LSLK
Aree ASEL ASLL, ASLV
– S sta per SELECT Volumi VSEL VSLA
Componenti CMSEL Nessuno
– A per ALSO SELECT

• Ora potete disegnare le due aree con aplot

• Gli altri comandi per disegnare le altre entità geometriche
sono vplot, kplot, lplot, ecc…
• Si possono selezionare più entità contigue:
– asel,s,,,2,9,1 seleziona le aree dalla 2 alla 9 con passo
unitario

Specogna Ruben – ANSYS Tutorial 11

 Selezione con la GUI
• Alle volte si può rendere necessaria la selezione da GUI
– Select->ENTITIES…
– Selezionare l’entità desiderata, ad
esempio lines

– Si può selezionare l’entità

anche con un box
– Finita la selezione
premere OK
– Ridisegnare l’entità
geometrica interessata
dalla selezione

Specogna Ruben – ANSYS Tutorial 12

 Definire i materiali
• Aprite il file pre2.txt
– Il comando per attribuire un materiale
ad un volume è VATT
– L’indice materiale non è altro che
un numero naturale che lo
contraddistingue
– Il materiale viene attribuito ad un
volume in 3D o un’area in 2D
• Si può selezionare tutte le entità
tra due valori della coordinata
specificata tramite la selezione
LOC (digitare help vsel
per maggiori info)

Specogna Ruben – ANSYS Tutorial 13

 Selezionare i materiali
• Su PlotCtrl->numbering
si può specificare di
disegnare un colore
per ogni materiale
– Utile per debug

• Si può selezionare
tutti i volumi con un
certo indice materiale
– vsel,s,mat,,2

Specogna Ruben – ANSYS Tutorial 14

 Element type
• Aprire il file pre3.txt
• All’inizio del file bisogna selezionare il tipo di elemento
che si utilizzerà nella simulazione
• Ad esempio:
– ET,1,SOLID72
– MP,EX,1,1
– MP,EX,2,1
– MP,EX,3,1
– MP sono le proprietà del materiale
• Help ET per sapere tutti i tipi di elementi disponibili
(tetraedri, esaedri, prismi, piramidi, etc…)

Specogna Ruben – ANSYS Tutorial 15

 Mesh tetraedrica
• Si regola l’infittimento con SMARTSIZE:
– smrtsize,5
– vmesh,all per realizzare la mesh
– eplot per visualizzare la mesh
• Si può applicate un diverso infittimento per ogni indice
materiale
– vsel,s,mat,,2
– smrtsize,2
– vmesh,all
– vsel,s,mat,,1
– smrtsize,7
– vmesh,all
– eplot
• Con i comandi di LIST si possono vedere le caratteristiche
degli elementi generati
Specogna Ruben – ANSYS Tutorial 16
 Visualizzare la mesh
• Vediamo come fare a visutalizzare la mesh solo di un
particolare volume
• Per prima cosa si seleziona il volume (o più di uno):
– vsel,s,mat,,3 seleziono la bobina
• Poi bisogna selezionare gli elementi di questo volume:
– eslv,s
• Infine con eplot si disegna la mesh
• Fate un po’ di pratica …

Specogna Ruben – ANSYS Tutorial 17

 Esempio pre4.txt
• Aprire il file pre4.txt, selezionare il
primo troncone del file, incollarlo
nel command prompt

• Disegna una sfera

• Disegna un parallelepipedo

• Per cancellare un volume

Specogna Ruben – ANSYS Tutorial 18

 Tuning della mesh
• Vogliamo infittire maggiormente la mesh nelle aree dove
si suppone che la variazione del campo sia più elevata
• A tal fine si utilizzano i comandi ?esize (nell’esempio
LESIZE):
– lsel,s,,,2
– lsel,a,,,4
– lsel,a,,,14
– lesize,all,,,16
• La terza parte del file salva i dati della mesh per poter
essere utilizzati da un programma esterno (MATLAB, etc)

Specogna Ruben – ANSYS Tutorial 19

 Mesh esaedrica
• Vediamo il codice da aggiungere per generare una mesh
esaedrica:
– alls,all
– smrt,off
– mshape,0,3D
– mshkey,1
– vmesh,all
• Se lo proviamo ad es. sul file pre3.txt non funziona…
• …ANSYS per generare mesh esaedriche deve avere
NECESSARIAMENTE volumi con 4 facce
• Provate con il file pre5.txt, una bobina in un volume di aria

Specogna Ruben – ANSYS Tutorial 20

 Volumi sweep
• Vediamo come fare per costruire una
racetrack coil (file pre6.txt)
• Si disegnano i keypoint:
– k,1,x,y,z
• Si collegano due keypoint con una
linea o un arco per formare un percorso:
– lstr,1,2
– larc,2,7,6,raggio
• Si definisce una superficie:
– wprota,0,90,0 ruota il WP di 90°
– rectng,-s_base,-s_base/2,0,h3/8
• Si disegna il volume sweep:
– vdrag,all,,,,,,1,2,3,4,5,6

Specogna Ruben – ANSYS Tutorial 21
