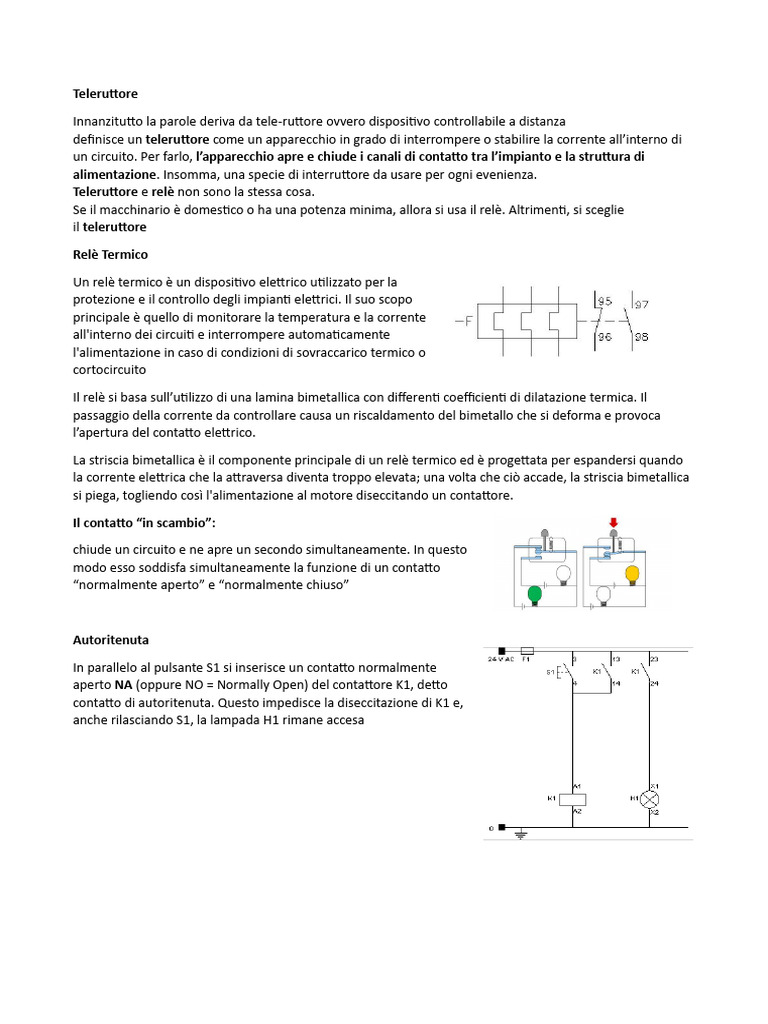

Teleruttore

Innanzitutto la parole deriva da tele-ruttore ovvero dispositivo controllabile a distanza


definisce un teleruttore come un apparecchio in grado di interrompere o stabilire la corrente all’interno di
un circuito. Per farlo, l’apparecchio apre e chiude i canali di contatto tra l’impianto e la struttura di
alimentazione. Insomma, una specie di interruttore da usare per ogni evenienza.
Teleruttore e relè non sono la stessa cosa.
Se il macchinario è domestico o ha una potenza minima, allora si usa il relè. Altrimenti, si sceglie
il teleruttore

Relè Termico

Un relè termico è un dispositivo elettrico utilizzato per la


protezione e il controllo degli impianti elettrici. Il suo scopo
principale è quello di monitorare la temperatura e la corrente
all'interno dei circuiti e interrompere automaticamente
l'alimentazione in caso di condizioni di sovraccarico termico o
cortocircuito

Il relè si basa sull’utilizzo di una lamina bimetallica con differenti coefficienti di dilatazione termica. Il
passaggio della corrente da controllare causa un riscaldamento del bimetallo che si deforma e provoca
l’apertura del contatto elettrico.

La striscia bimetallica è il componente principale di un relè termico ed è progettata per espandersi quando
la corrente elettrica che la attraversa diventa troppo elevata; una volta che ciò accade, la striscia bimetallica
si piega, togliendo così l'alimentazione al motore diseccitando un contattore.

Il contatto “in scambio”:

chiude un circuito e ne apre un secondo simultaneamente. In questo


modo esso soddisfa simultaneamente la funzione di un contatto
“normalmente aperto” e “normalmente chiuso”

Autoritenuta

In parallelo al pulsante S1 si inserisce un contatto normalmente


aperto NA (oppure NO = Normally Open) del contattore K1, detto
contatto di autoritenuta. Questo impedisce la diseccitazione di K1 e,
anche rilasciando S1, la lampada H1 rimane accesa
Contatti di Ciclo

Relè temporizzato:

I temporizzatori sono relè progettati per aprire o chiudere contatti dopo un certo tempo prestabilito,
quando viene ricevuto uno specifico segnale di start. I contatti a loro volta, comandano altri apparecchi
elettrici come contattori, relè, elettrovalvole e così via.
