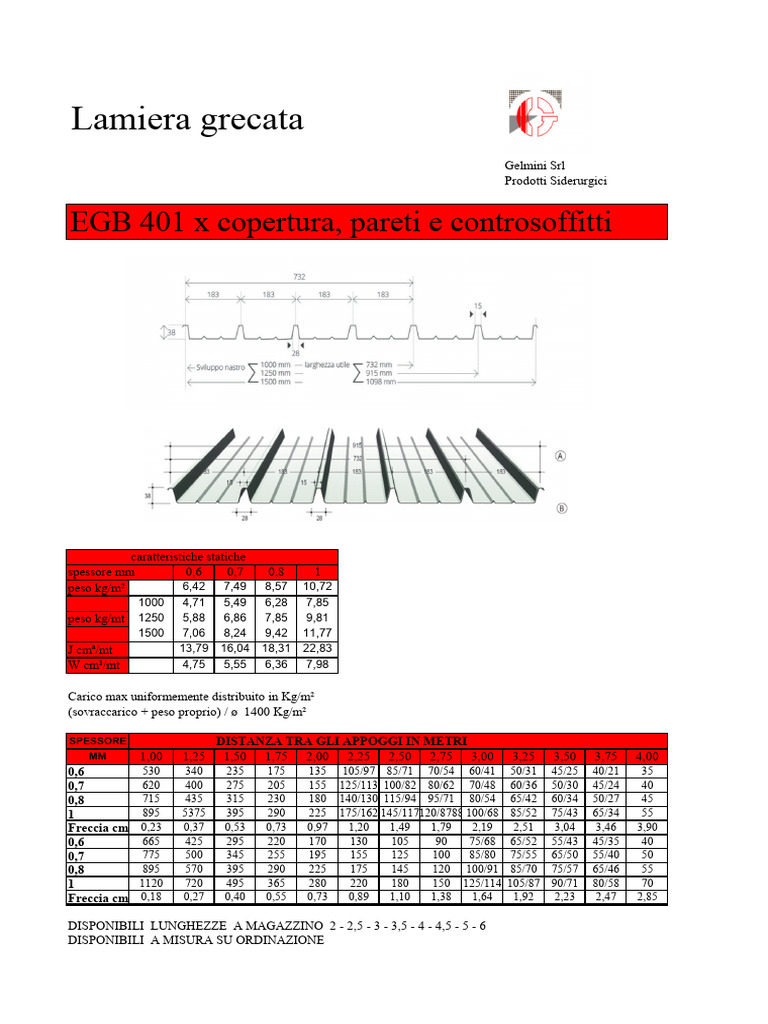

Lamiera grecata

Gelmini Srl
Prodotti Siderurgici

EGB 401 x copertura, pareti e controsoffitti

caratteristiche statiche
spessore mm 0,6 0,7 0,8 1
peso kg/m² 6,42 7,49 8,57 10,72
1000 4,71 5,49 6,28 7,85
peso kg/mt 1250 5,88 6,86 7,85 9,81
1500 7,06 8,24 9,42 11,77
J cmª/mt 13,79 16,04 18,31 22,83
W cm³/mt 4,75 5,55 6,36 7,98

Carico max uniformemente distribuito in Kg/m²

(sovraccarico + peso proprio) / ø 1400 Kg/m²

SPESSORE DISTANZA TRA GLI APPOGGI IN METRI

MM 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00
0,6 530 340 235 175 135 105/97 85/71 70/54 60/41 50/31 45/25 40/21 35
0,7 620 400 275 205 155 125/113 100/82 80/62 70/48 60/36 50/30 45/24 40
0,8 715 435 315 230 180 140/130 115/94 95/71 80/54 65/42 60/34 50/27 45
1 895 5375 395 290 225 175/162 145/117120/8788 100/68 85/52 75/43 65/34 55
Freccia cm 0,23 0,37 0,53 0,73 0,97 1,20 1,49 1,79 2,19 2,51 3,04 3,46 3,90
0,6 665 425 295 220 170 130 105 90 75/68 65/52 55/43 45/35 40
0,7 775 500 345 255 195 155 125 100 85/80 75/55 65/50 55/40 50
0,8 895 570 395 290 225 175 145 120 100/91 85/70 75/57 65/46 55
1 1120 720 495 365 280 220 180 150 125/114 105/87 90/71 80/58 70
Freccia cm 0,18 0,27 0,40 0,55 0,73 0,89 1,10 1,38 1,64 1,92 2,23 2,47 2,85

DISPONIBILI LUNGHEZZE A MAGAZZINO 2 - 2,5 - 3 - 3,5 - 4 - 4,5 - 5 - 6

DISPONIBILI A MISURA SU ORDINAZIONE
Lamiera grecata
Gelmini Srl
Prodotti Siderurgici

RW1000 x copertura, pareti e controsoffitti

Dimensioni
larghezza mm 1.000
lunghezza a richiesta da produzione in continuo.
Spessore da mm 0,6 a mm 1,5 - anche non standard su richiesta.
Materiali
Acciaio zincato, preverniciato o plastificato; acciaio inox, rame:
acciaio conforme alla Norma UNI EN 10147 tipo Fe E 250 G disponibile semplicemente zincato a caldo
con procedimento "sendzimir", zincato preverniciato o plastificato.
Alluminio lega 3103 H16 conforme alla Norma UNI 9003/3 o secondo UNI 10372 disponibile naturale o preverniciat
Acciaio inox AISI 304 finitura 2B conforme alle Norme UNI 10372.
CORTEN.
Rame conforme alle Norme UNI EN 1172 - UNI 10372.
Trattamenti protettivi per supporto esterno fornibili a richiesta
preverniciatura poliestere per esterni, poliestere siliconico, PVDF, termoplastica classe A

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA 2

Spessore supporti ≤1/200traL gli appoggi “L” in metri / Pitch “L” in

Distanza
Thickness support metres between the supports
(mm) s 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3 3,25 3,5 3,75
0 0,6 772 494 343 243 163 114 83 62 — — — —
0 0,7 939 601 417 286 192 134 98 73 56 — — —
0 0,8 1080 691 480 329 220 155 113 84 65 51 — —
0 1 1361 871 605 415 278 195 142 106 82 64 51 —
Spessore supporti Distanza tra gli appoggi “L” in metri / Pitch “L” in
Thickness support metres between the supports
(mm) s 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3 3,25 3,5 3,75
0 0,6 941 602 418 307 235 185 150 120 93 73 — —
0 0,7 1118 716 497 365 279 220 179 142 109 86 68 —
0 0,8 1297 830 576 423 324 256 207 163 125 98 79 64
0 1 1659 1062 737 541 414 327 265 205 158 124 99 81
Lamiera grecata
Gelmini Srl
Prodotti Siderurgici

SL940 x copertura, pareti e controsoffitti

Dimensioni
passo utile mm. 940
altezza 25 mm.
Spessore
da mm 0,6 a mm 1
Materiali
Acciaio zincato, preverniciato o plastificato; acciaio inox, rame:
acciaio conforme alla Norma UNI EN 10147 tipo Fe E 250 G disponibile semplicemente
zincato a caldo con procedimento "sendzimir", zincato preverniciato o plastificato.
Alluminio lega 3103 H16 conforme alla Norma UNI 9003/3 o secondo UNI 10372 disponibile naturale o preverniciat
Acciaio inox AISI 304 finitura 2B conforme alle Norme UNI 10372.
CORTEN.
Rame conforme alle Norme UNI EN 1172 - UNI 10372.
Trattamenti protettivi per supporto esterno fornibili a richiesta
preverniciatura poliestere per esterni, poliestere siliconico, PVDF, termoplastica classe A

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA 2

Spessore supporti ≤1/200traL gli appoggi “L” in metri / Pitch “L” in

Distanza
Thickness support metres between the supports
(mm) s 0,8 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3
0 0,6 1052 626 320 185 117 78 55 40 — —
Spessore supporti Distanza tra gli appoggi “L” in metri / Pitch “L” in
Thickness support metres between the supports
(mm) s 0,8 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3
0 0,6 1240 800 512 308 195 130 92 67 50 39
Lamiera grecate/ondulate/coppo
Gelmini Srl
Prodotti Siderurgici

Lamiera grecata per solai EGB210

caratteristiche statiche
spessore mm 0,6 0,7 0,8 1 1,2 1,2
peso kg/m² 7,85 9,15 10,46 13,08 15,7 19,62
1000 4,71 5,49 6,28 7,85 9,42 11,77
peso kg/mt 1250 5,88 6,86 7,85 9,81 11,77 14,17
1500 7,06 8,24 9,42 11,77 14,13 17,66
J cmª/mt 41,76 51,16 59,89 78,23 96,83 122,7
W cm³/mt 14,37 18,06 21,59 27,66 33,31 41,31

Lamiera ondulata

spessore mm 0,25 0,3 0,4 0,5 0,6 0,8 1

peso kg/m² 2,14 2,73 3,52 4,30 5,10 6,65 8,25

Lamiera Tipo Coppo

Lamiera grecate x solai
Gelmini Srl
Prodotti Siderurgici

Lamiera grecata per solai collaborante (EGB1200/D)

caratteristiche statiche
spessore mm 0,6 0,7 0,8 1 1,2 1,5
peso kg/m² 8,26 9,64 11 13,75 16,5 20,65
peso kg/mt 4,71 5,49 6,28 7,85 9,42 11,77
Jx/mt ridotto cmª/mt 83,3 100,6 117,3 148,5 179,1 222,3
Wx sup. cm³/mt 29,5 37,1 44,1 57,5 70,2 87,2
Wx inf. cmª/mt 17,8 21 24,2 30,2 36,2 44,9

Lamiera grecata per solai collaborante (EGB210/D)

caratteristiche statiche
spessore mm 0,7 0,8 1 1,2 1,5
peso kg/m² 9,15 10,46 13,08 15,7 19,62
peso kg/mt 5,49 6,28 7,85 9,42 11,77
J cmª/mt 50,05 59,15 77,63 96,48 122,5
W cm³/mt 15,38 18,52 25 31,81 41,22
COIBENTATA Parete ALFA 2 e ALFA 1

EI30-PIR(100 MM) Gelmini Srl

EI20 / E30 - PIR (80 MM) Prodotti Siderurgici
disponibili a richiesta

ALFA 2

ALFA 1

Dimensioni
larghezza mm 1000.
lunghezza a richiesta da produzione in continuo.
Spessore standard di poliuretano fuori greca (S)
mm 25 -30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 - 140 - 150 - 160 - 180 - 200 pannelli
con spessori non standard (max. mm 200) sono fornibili a richiesta previo accordo sui quantitativi minimi.
Supporto esterno
acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)
Isolamento con schiumatura in continuo
Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
Densità al cuore PUR: 39 ±2 Kg/m³
Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) -
Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)
Trattamenti protettivi per supporto esterno fornibili a richiesta preverniciatura poliestere per esterni,
preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A;
applicazione di film plastico in PVC o altri film.
Approfondimenti schiuma PIR
A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura
polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK,
è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania) in conformità alla UNI EN 13823 (SBI)* ove,
B esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati);
“s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate.
Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia.
Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco.
In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al f
In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisola

Coefficiente di dispersione Coefficiente di dispersione

Spess. pannello Trasmittanza Trasmittanza Spess. pannello Trasmittanza Trasmittanza
EN UNI
EN UNI 14509 (8 gg) (8 gg)
14509
(mm) U = W/m K2
U = W/m K2
(mm) U = W/m2K U = W/m2K
25 0,82 0,75 100 0,22 0,20
30 0,70 0,64 120 0,18 0,16
35 0,61 0,55 140 0,16 0,14
40 0,53 0,49 150 0,15 0,13
50 0,43 0,39 160 0,14 0,12
60 0,36 0,33 180 0,12 0,11
80 0,28 0,25 200 0,11 0,10
calcoli effettuati su pannello con parametri 0,4+0,4 mm
COIBENTATA Parete ALFA 2 e ALFA 1

Gelmini Srl
Prodotti Siderurgici

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA ≤1/200 L 2

Spessore MAXIMUM UNIFORMLYDistanza

DISTRIBUTED LOAD “L”
tra gli appoggi (daN/m ) - DEFLECTION
in metri ≤1/200
/ Pitch “L” in metres L
between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,4+0,4 237 171 103 66 44 31 22 17 13 10
35 0,4+0,4 275 200 132 87 60 41 30 23 17 12
40 0,4+0,4 317 238 163 107 74 52 38 29 22 17
50 0,4+0,4 397 298 230 154 108 77 57 43 34 26
60 0,4+0,4 477 358 286 206 146 106 79 60 47 37
80 0,4+0,4 637 478 382 292 214 164 130 101 79 63
100 0,4+0,4 709 531 425 354 268 205 162 131 109 91
120 0,4+0,4 851 638 510 425 322 246 195 158 130 109
140 0,4+0,4 993 745 596 496 376 288 227 184 152 128
150 0,4+0,4 1064 798 638 532 402 308 243 197 163 137
160 0,4+0,4 1135 851 681 568 429 329 260 210 174 146
180 0,4+0,4 1277 958 766 639 483 370 292 237 196 164
200 0,4+0,4 1420 1065 852 710 537 411 325 263 217 183
Spessore Distanza tra gli appoggi “L” in metri / Pitch “L” in metres between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,4+0,4 204 151 120 96 68 49 37 28 22 17
35 0,4+0,4 240 176 140 110 89 64 49 38 29 23
40 0,4+0,4 275 203 161 134 108 80 60 47 36 29
50 0,4+0,4 346 255 202 168 143 113 87 68 54 43
60 0,4+0,4 419 308 244 202 173 137 107 86 70 59
80 0,4+0,4 565 415 328 271 231 185 184 116 95 79
100 0,4+0,4 634 465 367 303 258 225 183 146 120 100
120 0,4+0,4 767 562 442 365 311 271 223 178 145 121
140 0,4+0,4 884 654 515 428 364 317 264 210 171 142
150 0,4+0,4 885 655 519 430 367 320 282 226 184 153
160 0,4+0,4 887 656 520 431 367 321 284 243 197 164
180 0,4+0,4 892 658 522 435 372 325 288 246 200 170
200 0,4+0,4 895 661 525 438 375 328 291 247 201 171

(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la
portata del pannello. Sara' onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori
e la qualita' di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali
viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/O il progettista sono tenuti a specificare spessore, qualità e
tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
COIBENTATA Tetto DELTA 5 e DELTA 3

REI30-PIR(100 MM) Gelmini Srl

disponibili a richiesta Prodotti Siderurgici

Dimensioni:
larghezza mm 1000.
Lunghezza:
a richiesta da produzione in continuo.
Spessore standard di poliuretano fuori greca (S): mm 30-40-50-60-80-100-120-140
spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.
Supporto esterno:
acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox;
alluminio naturale; preverniciato o goffrato; rame (CORAM)
Isolamento con schiumatura in continuo:
resine poliuretaniche (PUR) e (PIR - non standard su richiesta), densità 39 ±2 Kg/m³
Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua
messa in opera, (Appendice C - EN 13165)
Valore di conducibilità termica iniziale: λ = 0,020 W/(mK) Trattamenti protettivi
per supporto esterno: preverniciatura poliestere, preverniciatura atossica
per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A,
applicazione di film plastico in PVC o altri film.

DELTA 5
Coefficiente di dispersione
Spess. pannello Trasmittanza Trasmittanza
EN UNI 14509
(8 gg)

(mm) U = W/m2K U = W/m2K

30 0,69 0,64
40 0,53 0,49
50 0,43 0,39
60 0,36 0,33
80 0,27 0,25
100 0,22 0,20
120 0,18 0,17
140 0,15 0,13
calcoli effettuati su pannello con
parametri 0,4+0,4 mm

DELTA 3
Coefficiente di dispersione
Spess. pannello Trasmittanza Trasmittanza
EN UNI 14509
(8 gg)

(mm) U = W/m2K U = W/m2K

30 0,69 0,64
35 0,60 0,56
40 0,53 0,49
50 0,43 0,40
60 0,36 0,33
80 0,27 0,25
100 0,22 0,20
120 0,18 0,17
140 0,15 0,14
calcoli effettuati su pannello con
parametri 0,4+0,4 mm
COIBENTATA TETTO

Gelmini Srl
DELTA 5 Prodotti Siderurgici
CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA ≤1/200 L 2

Spessore MAXIMUM UNIFORMLYDistanza

DISTRIBUTED LOAD “L”
tra gli appoggi (daN/m ) - DEFLECTION
in metri ≤1/200
/ Pitch “L” in metres L
between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,5+0,5 691 310 170 104 69 47 33 24 18 13
40 0,5+0,5 766 359 206 132 90 64 47 35 27 21
50 0,5+0,5 838 404 241 159 112 82 61 47 37 29
60 0,5+0,5 907 455 277 187 134 100 76 60 47 38
80 0,5+0,5 1058 559 355 248 183 140 110 88 71 58
100 0,5+0,5 1195 655 428 306 231 180 144 117 96 80
120 0,5+0,5 1331 751 501 365 279 221 179 147 122 103
140 0,5+0,5 1467 846 574 424 328 263 214 178 149 126
Spessore Distanza tra gli appoggi “L” in metri / Pitch “L” in metres between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,5+0,5 1159 853 555 381 278 211 166 127 97 75
40 0,5+0,5 1211 891 703 484 352 267 210 169 139 102
50 0,5+0,5 1264 930 733 587 427 324 255 205 169 141
60 0,5+0,5 1284 968 763 629 502 382 399 241 198 167
80 0,5+0,5 1328 1020 822 677 575 496 389 313 258 215
100 0,5+0,5 1595 1215 992 837 710 612 480 386 318 266
120 0,5+0,5 1596 1220 995 840 713 615 544 460 378 316
140 0,5+0,5 1597 1222 999 842 715 620 548 490 439 367

DELTA 3
CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA ≤1/200 L 2

Spessore MAXIMUM UNIFORMLYDistanza

DISTRIBUTED LOAD “L”
tra gli appoggi (daN/m ) - DEFLECTION
in metri ≤1/200
/ Pitch “L” in metres L
between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,5+0,5 416 190 106 66 44 30 22 16 12 —
35 0,5+0,5 448 208 119 75 52 36 26 20 15 —
40 0,5+0,5 470 226 132 86 60 43 32 24 19 15
50 0,5+0,5 522 261 159 107 76 57 43 34 26 21
60 0,5+0,5 573 296 185 127 93 70 55 43 35 28
80 0,5+0,5 672 365 237 169 127 99 79 64 52 43
100 0,5+0,5 712 443 289 111 162 128 104 85 71 60
120 0,5+0,5 713 501 341 253 196 158 129 108 91 77
140 0,5+0,5 714 536 393 295 232 188 155 130 111 95
Spessore Distanza tra gli appoggi “L” in metri / Pitch “L” in metres between
supporti the supports
Thicknes
supports
s (mm) 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00
30 0,5+0,5 615 451 299 204 147 111 87 70 57 48
35 0,5+0,5 628 460 325 232 169 127 100 80 63 55
40 0,5+0,5 643 471 371 265 191 144 113 91 74 62
50 0,5+0,5 671 492 386 318 236 178 139 111 91 76
60 0,5+0,5 690 512 402 331 281 212 165 133 109 91
80 0,5+0,5 714 546 435 357 302 262 219 175 144 120
100 0,5+0,5 732 557 455 374 314 274 241 212 179 149
120 0,5+0,5 730 558 465 376 318 275 245 218 196 175
140 0,5+0,5 728 559 457 378 320 278 247 220 198 179
(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la
portata del pannello. Sara' onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori
e la qualita' di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali
viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/O il progettista sono tenuti a specificare spessore, qualità e
tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
SUPERCOPPO Copertura

Gelmini Srl
Prodotti Siderurgici

Dimensioni:
larghezza mm 1000.
Lunghezza:
a richiesta da produzione in continuo. Supercoppo è il pannello con la stampata
Spessore standard di poliuretano fuori greca (S): piu' realistica che potete trovare in commercio
mm 40/60/80/100
Altezza coppo:
mm 40
Supporto esterno:
acciaio zincato, acciaio zincato preverniciato o
plastificato; acciaio inox.
Supporto flessibile:
cartonfeltro bitumato cilindrato; alluminio goffrato
spessore mm 0,08; vetroresina.
Isolamento con schiumatura in continuo:
resine poliuretaniche (PUR) - densità 39 ±2 Kg/m³ Valore
dichiarato di trasmittanza termica per un pannello dopo Naturale Antichizzato Antichizzato Testa di Grigio
25 anni dalla sua messa in opera, (Appendice C - EN 13165) coppo senape moro basalto
Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)
Trattamenti protettivi per supporto esterno:
preverniciatura poliestere, applicazione di film plastico in
PVC o altri film.
I colori pubblicati sono indicativi e limitati dalla tecnica di stampa del catalogo.
Per approfondimenti richiedere fotografie o campioni al ns ufficio commerciale.

SUPERCOPPO antichizzato, la sua fedeltà cromatica è ottenuta

tramite un avanzato processo di verniciatura sfumato, controllato
da un software che permette di ottenere la colorazione ideale
Coefficiente di dispersione sul pannello. Non viene cioè impiegata la verniciatura a rullo: il
Spess. pannello Trasmittanza Trasmittanza trattamento di colorazione del SUPERCOPPO è stato studiato,
EN UNI 14509 (8 gg) in esclusiva, in un avanzato centro europeo di verniciatura per
(mm) U = W/m K U = W/m K
2 2
ottenere la colorazione più naturale possibile.
40 0,370 0,333 La vernice sfumata subisce un trattamento di cottura a forno
60 0,296 0,289 in corso di lavorazione e ciò garantisce un’ottima adesione
80 0,234 0,214 al pigmento del supporto base. Il supporto metallico del
100 0,204 0,183 SUPERCOPPO antichizzato è l’unico sul mercato a proporre una
calcoli effettuati su pannello con parametri 0,5+0,4 mm verniciatura sfumata trattata con una seconda cottura a forno che
garantisce formidabile resistenza agli agenti atmosferici.
 CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m ) - FRECCIA ≤1/200 L 2

MAXIMUM UNIFORMLY DISTRIBUTED

Distanza tra gli appoggi “L” inLOAD
metri / (daN/m ) -inDEFLECTION
Pitch “L” ≤1/200
metres between L
the supports
Spessore
supporti
Thicknes
supports
s (mm) 1.05 1.40 1.75 2,10 2.45 2.80 3.15 3.50
40 0,5+0,4 417 283 170 125 95 75 65 48
60 0,5+0,4 530 365 255 195 154 120 93 84
80 0,5+0,4 590 442 333 278 192 155 97 78
100 0,5+0,4 610 470 385 305 210 176 123 98
Spessore Distanza tra gli appoggi “L” in metri / Pitch “L” in metres between the supports
supporti
Thicknes
supports
s (mm) 1.05 1.40 1.75 2,10 2.45 2.80 3.15 3.50
40 0,5+0,4 423 291 178 133 108 84 72 53
60 0,5+0,4 544 386 267 205 167 144 105 96
80 0,5+0,4 605 463 366 294 203 174 112 100
100 0,5+0,4 622 483 397 322 226 189 136 123

(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la
portata del pannello. Sara' onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori
e la qualita' di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali
viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/O il progettista sono tenuti a specificare spessore, qualità e
tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
