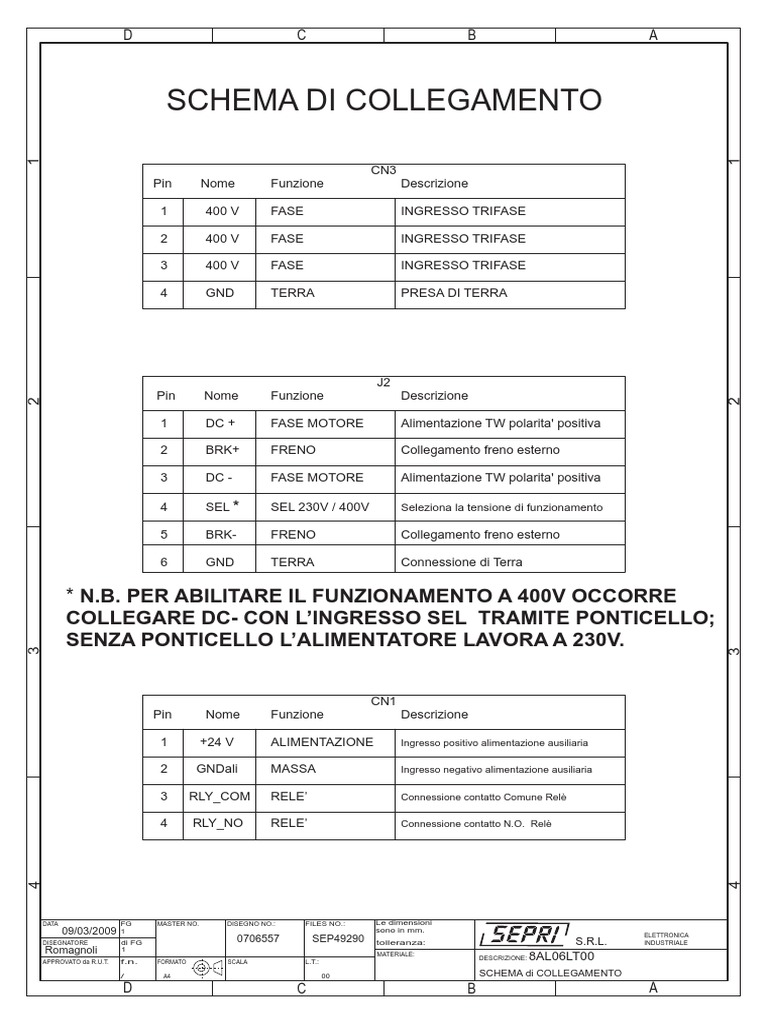

SCHEMA DI COLLEGAMENTO

1
1

CN3
Pin Nome Funzione Descrizione

1 400 V FASE INGRESSO TRIFASE

2 400 V FASE INGRESSO TRIFASE

3 400 V FASE INGRESSO TRIFASE

4 GND TERRA PRESA DI TERRA

J2
Pin Nome Funzione Descrizione

2
2

1 DC + FASE MOTORE Alimentazione TW polarita' positiva

2 BRK+ FRENO Collegamento freno esterno

3 DC - FASE MOTORE Alimentazione TW polarita' positiva

4 SEL * SEL 230V / 400V Seleziona la tensione di funzionamento

5 BRK- FRENO Collegamento freno esterno

6 GND TERRA Connessione di Terra

* N.B. PER ABILITARE IL FUNZIONAMENTO A 400V OCCORRE

COLLEGARE DC- CON L’INGRESSO SEL TRAMITE PONTICELLO;
SENZA PONTICELLO L’ALIMENTATORE LAVORA A 230V.
3

3
CN1
Pin Nome Funzione Descrizione

1 +24 V ALIMENTAZIONE Ingresso positivo alimentazione ausiliaria

2 GNDali MASSA Ingresso negativo alimentazione ausiliaria

3 RLY_COM RELE’ Connessione contatto Comune Relè

4 RLY_NO RELE’ Connessione contatto N.O. Relè

4

DATA FG MASTER NO. DISEGNO NO.: FILES NO.: Le dimensioni

09/03/2009 1 sono in mm.
ELETTRONICA
DISEGNATORE di FG 0706557 SEP49290 tolleranza: S.R.L. INDUSTRIALE
Romagnoli 1
APPROVATO da R.U.T. f.n. FORMATO SCALA L.T.:
MATERIALE:
DESCRIZIONE: 8AL06LT00
/ A4 00 SCHEMA di COLLEGAMENTO
