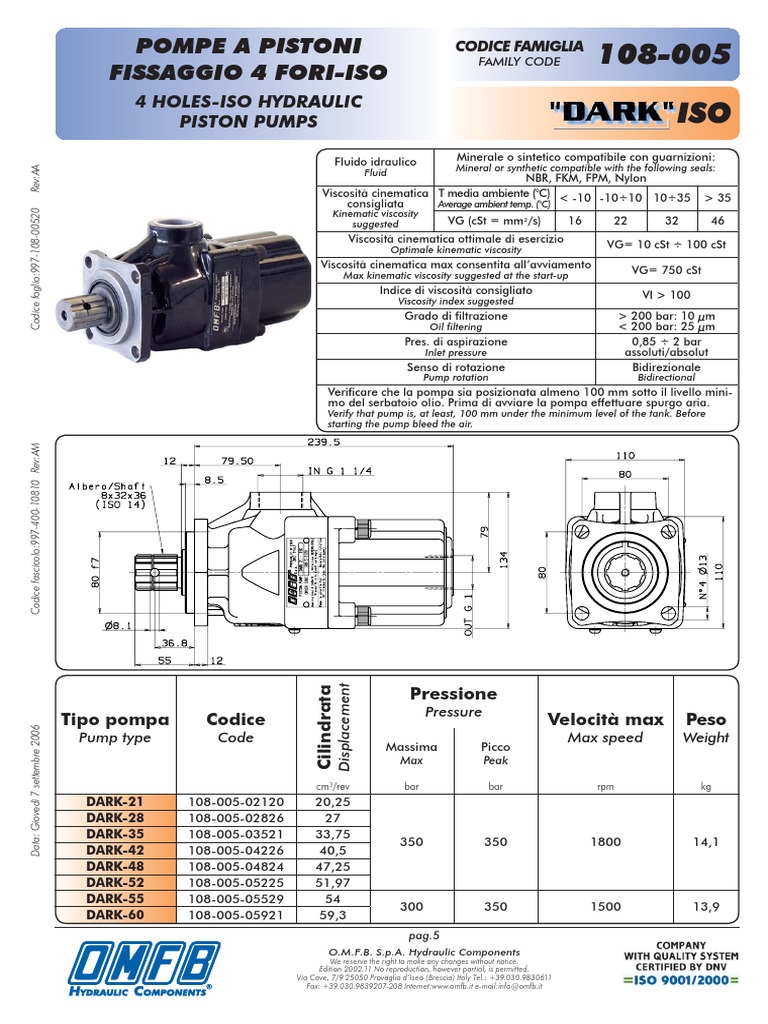

POMPE A PISTONI CODICE FAMIGLIA

108-005
FAMILY CODE
FISSAGGIO 4 FORI-ISO
4 HOLES-ISO HYDRAULIC
PISTON PUMPS ISO
Fluido idraulico Minerale o sintetico compatibile con guarnizioni:
Mineral or synthetic compatible with the following seals:
Rev:AA

Fluid
NBR, FKM, FPM, Nylon
Viscosità cinematica T media ambiente (°C) < -10 -10÷10 10÷35 > 35
consigliata Average ambient temp. (°C)
Codice foglio:997-108-00520

Kinematic viscosity
suggested VG (cSt = mm2/s) 16 22 32 46
Viscosità cinematica ottimale di esercizio VG= 10 cSt ÷ 100 cSt
Optimale kinematic viscosity
Viscosità cinematica max consentita all’avviamento VG= 750 cSt
Max kinematic viscosity suggested at the start-up
Indice di viscosità consigliato VI > 100
Viscosity index suggested
Grado di filtrazione > 200 bar: 10 µm
Oil filtering < 200 bar: 25 µm
Pres. di aspirazione 0,85 ÷ 2 bar
Inlet pressure assoluti/absolut
Senso di rotazione Bidirezionale
Pump rotation Bidirectional
Verificare che la pompa sia posizionata almeno 100 mm sotto il livello mini-
mo del serbatoio olio. Prima di avviare la pompa effettuare spurgo aria.
Verify that pump is, at least, 100 mm under the minimum level of the tank. Before
starting the pump bleed the air.
Codice fascicolo:997-400-10810 Rev:AM

Displacement
Cilindrata

Pressione
Pressure
Tipo pompa Codice Velocità max Peso
Data: Giovedì 7 settembre 2006

Pump type Code Max speed Weight

Massima Picco
Max Peak

cm3/rev bar bar rpm kg

DARK-21 108-005-02120 20,25
DARK-28 108-005-02826 27
DARK-35 108-005-03521 33,75
350 350 1800 14,1
DARK-42 108-005-04226 40,5
DARK-48 108-005-04824 47,25
DARK-52 108-005-05225 51,97
DARK-55 108-005-05529 54
300 350 1500 13,9
DARK-60 108-005-05921 59,3
pag.5
O.M.F.B. S.p.A. Hydraulic Components
We reserve the right to make any changes without notice.
Edition 2002.11 No reproduction, however partial, is permitted.
Via Cave, 7/9 25050 Provaglio d’Iseo (Brescia) Italy Tel.: +39.030.9830611
Fax: +39.030.9839207-208 Internet:www.omfb.it e-mail:info@omfb.it
 POMPE A PISTONI FISSAGGIO 4 FORI-ISO
ISO 108-005
4 HOLES-ISO HYDRAULIC PISTON PUMPS

PORTATA COPPIA ASSORBITA

FLOW DRIVE TORQUE

500
60 450
DARK 60
Q (l/min)

400

Rev:AA
50 DARK 55 DARK 60
DARK 52 350 DARK 55
DARK 48 DARK 52
40 300 DARK 48
DARK 42

Nm
250 DARK 42
30 DARK 35 DARK 35

Codice foglio:997-108-00520
DARK 28 200
DARK 28
20 DARK 21 150
DARK 21
100
10
50

250 500 750 1000 1250 50 100 150 200 250 300 350 400
rpm bar

POTENZA ASSORBITA
POWER INPUT

80
400 bar
70
350 bar
60
kW

300 bar
50
250 bar

Codice fascicolo:997-400-10810 Rev:AM

40
200 bar
30
150 bar
20
100 bar
10

25 50 75 100 125 150

Q (l/min)

Kit guarnizioni 108-903-00027

Seal Kit

Data: Giovedì 7 settembre 2006

pag.6
