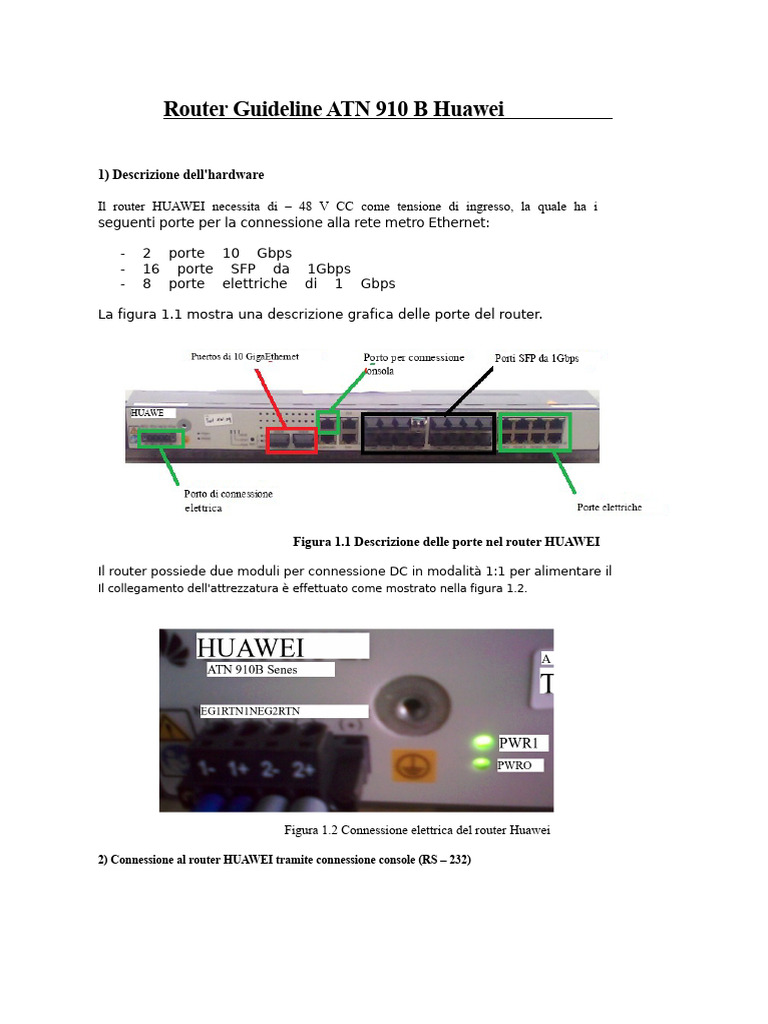

Router Guideline ATN 910 B Huawei
1) Descrizione dell'hardware
Il router HUAWEI necessita di – 48 V CC come tensione di ingresso, la quale ha i
seguenti porte per la connessione alla rete metro Ethernet:
- 2 porte 10 Gbps
- 16 porte SFP da 1Gbps
- 8 porte elettriche di 1 Gbps
La figura 1.1 mostra una descrizione grafica delle porte del router.
Figura 1.1 Descrizione delle porte nel router HUAWEI
Il router possiede due moduli per connessione DC in modalità 1:1 per alimentare il
Il collegamento dell'attrezzatura è effettuato come mostrato nella figura 1.2.
Figura 1.2 Connessione elettrica del router Huawei
2) Connessione al router HUAWEI tramite connessione console (RS – 232)
Per una corretta connessione tramite console, verrà effettuata in tre passaggi:
2.1) Scoprire il numero della porta COM utilizzato nel PC
2.2) Connessione tramite console tra il router HUAWEI e il PC.
La connessione avviene tramite il collegamento tra i seguenti tre cavi:
Cavo DB9 – USB
-Cavo console CISCO.
-Cavo adattatore HUAWEI, il cavo menzionato è mostrato nella figura 2.1
Figura 2.1 Cavo console HUAWE
La connessione tra i tre cavi menzionati viene effettuata come mostrato nella
figura 2.2
Figura 2.2 Connessione tra i tre cavi per accesso tramite console
La connessione è dal porto ETH/OAM del router HUAWEI, come mostrato in
figura 2.3
Figura 2.3 Connessione alla porta ETH/OAM per comunicazione
seriale
2.3) Configurare i parametri di connessione seriale.
I parametri predefiniti per la comunicazione seriale con il router HUAWEI sono:
Velocità di trasmissione: 38400
Porta: COM X (X è il numero della porta COM che stiamo usando nel PC per
connetterci al router)
Nessuno
Bit di stop: 1
Controllo del flusso: Nessuno
Nella figura 2.4 è mostrato un esempio di configurazione utilizzando il software
SRT Sicuro
Figura 2.4 Parametri per la comunicazione seriale
3) Configurazione di base
Prima di iniziare a configurare il router HUAWEI dobbiamo entrare in modalità
visualizzazione di sistema
Inserendo il seguente comando:
<AR_LAB0001> vista-sistema
3.1) Come configurare TELNET nel router HUAWEI
Come esempio; se desideriamo creare un'account nel router con le credenziali:
viettel
Viettel@123
La configurazione seria nel seguente modo:
[AR_LAB0001]abilita server telnet
[AR_LAB0001]aaa
[AR_LAB0001-aaa]utente locale viettel password cifrata Viettel@123
[AR_LAB0001-aaa]utente locale viettel livello 15
[AR_LAB0001-aaa]utente locale viettel tipo-servizio telnet
[AR_LAB0001-aaa]q
[AR_LAB0001-aaa]interfaccia utente vty 0 4
[AR_LAB0001-aaa]modalità di autenticazione aaa
3.2) Come configurare le interfacce VLAN
Come esempio se desideriamo creare:
Indirizzo IP: [Link]
Maschera: [Link]
La configurazione sarebbe la seguente.
[AR_LAB0001]interface Vlanif 6
[AR_LAB0001-Vlanif6]ip aggiungi [Link] [Link]
3.3) Come configurare una porta in modalità trunk
Come esempio; se desideriamo configurare la porta GigabitEthernet 0/2/8 come trunk
e desideriamo trasferire la VLAN 2 e le VLAN dalla 6 alla 10, la configurazione sarebbe
la seguente:
[AR_LAB0001]interfaccia GigabitEthernet 0/2/8
[AR_LAB0001-GigabitEthernet0/2/8]commutatore porte
[AR_LAB0001-GigabitEthernet0/2/8]tipo di collegamento della porta trunk
[AR_LAB0001-GigabitEthernet0/2/8] porta trunk consenti il passaggio vlan 2
[AR_LAB0001-GigabitEthernet0/2/8]porta trunk consenti il passaggio vlan da 6 a 10
[AR_LAB0001-GigabitEthernet0/2/8]q
3.3) Come configurare una Porta in modalità access
Come esempio; se desideriamo configurare la porta GigabitEthernet 0/2/8 come accesso
e desideriamo che appartenga alla VLAN 100 la configurazione sarebbe la seguente:
[AR_LAB0001]interface GigabitEthernet 0/2/8
[AR_LAB0001-GigabitEthernet0/2/0]commutatore porta
[AR_LAB0001-GigabitEthernet0/2/0]tipo di collegamento della porta accesso
[AR_LAB0001-GigabitEthernet0/2/0]porta vlan predefinita 100
[AR_LAB0001-GigabitEthernet0/2/4]q
3.4) Come configurare un indirizzo IP a un'interfaccia fisica
Come esempio; se desideriamo configurare l'interfaccia GigabitEthernet 0/2/2 con:
[Link]
[Link]
La configurazione sarà come segue:
[AR_LAB0001] interfaccia GigabitEthernet 0/2/2
[AR_LAB0003-GigabitEthernet0/2/2]annulla portswitch
