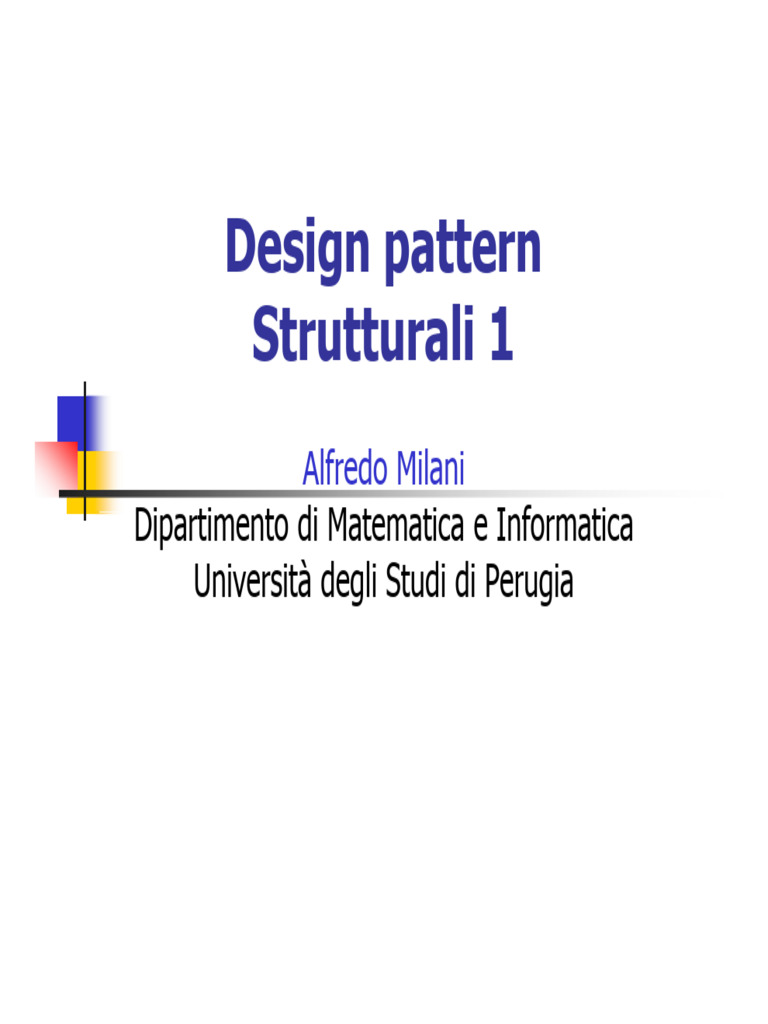

Design pattern

Strutturali 1
Alfredo Milani
Dipartimento di Matematica e Informatica
Università degli Studi di Perugia
 Sommario

Pattern di progetto

Cosa sono

Perché studiarli

Classificazione

Catalogo dei pattern

Classificazioni dei pattern

I pattern strutturali

2
 Bibliografia
[GoF] E. Gamma, R. Helm, R. Johnson, J. Vlissides (GoF,
Gang of Four), Design Patterns – Elements of
Reusable Object-Oriented Software, Addison Wesley,
1994 (anche in Italiano)
[ST] A. Shalloway & J. R. Trott, Design Patterns
Explained, Addison Wesley, 2002
[M] S. J. Metsker, Design Patterns Java Workbook,
Addison wesley, 2002 (anche in italiano)

[C] J. Cooper, The design patterns Java Companion,

http://www.patterndepot.com/put/8/JavaPatterns.htm
[E] B. Eckel, Thinking in Patterns, www.mindview.net,
2003
3
 Perché studiare i pattern?

Didatticamente:

Esempi di buon software OO

Pattern : Programmazione OO =
Strutture controllo : Programmazione strutturata

“I pattern sono l’equivalente della
programmazione strutturata nel caso OO”

Professionalmente

Utili per pensare a un livello più alto

Vocabolario, terminologia
4
 Tre categorie

Strutturali

Strutture tipiche

Comportamentali

Gestione di comportamenti

Creazionali

Come creare oggetti in modo controllato

Discusse, esistono alternative

5
 Classificazione dei pattern

Strutturali
Creazionali
Comportamentali
1. Adapter 8. Factory 13. Template Method
(Adattatore) Method (Metodo sagoma)
2. Façade (Metodo 14. Strategy (Strategia)
(Facciata) fabbrica) 15. State (Stato)
3. Composite 9. Abstract
16. Command (Comando)
(Composto) Factory
(Fabbrica 17. Observer (Osservatore)
4. Decorator 18. Mediator (Mediatore)
(Decoratore) astratta)
10. Singleton 19. Memento (Memento,
5. Bridge Ricordo)
(Ponte) (Singoletto)
11. Prototype 20. Iterator (Iteratore)
6. Proxy
(Proxy) (Prototipo) 21. Visitor (Visitatore)
12. Builder 22. Chain of Responsibility
7. Flyweight
(Peso piuma) (Costruttore) (Catena di responsabilità)
© A. Milani - Design 23. Interpreter (Interprete) 6
pattern
 1. Adapter (Adattatore)

Scopo (Intent): Adattare l’interfaccia di una

classe già pronta all’interfaccia che il cliente
si aspetta

(“Adapter” da “riduttore” per prese di
corrente)

7
 Scopo

Dati:

Un cliente che si aspetta

una classe/oggetto che fornisce certi servizi

con una certa interfaccia (nome di classe, metodi e
loro segnature)

Una classe che

fornirebbe quei servizi

ma ha un’interfaccia diversa da quella attesa

Adapter adatta l’interfaccia diversa a quella
attesa

8
 Esempio (1/3)
Figura

Gerarchia…
+ set Posiz ione()
+ get Posiz ione()
+ display()
+ riem pi()
+ set Colore()

Punto Linea Quadrato

+ display() + display() + display()

+ riem pi() + riempi() + riempi()

9
 Esempio (2/3)

Vogliamo aggiungere Cerchio

Lo implementiamo da zero? Circle

Fatica inutile…

Usiamo la classe Circle? + di splayIt()
+ fill(c : Color)

Ha un’interfaccia diversa… + set Center()

Creiamo un adattatore

(Nota: non possiamo modificare Circle…)

Non abbiamo il sorgente

È usato così com’è

…
10
 Esempio (3/3)
Figura
- colore : Color

+ setPosizione()
+ getPosizione()
+ display()
+ riempi()
+ setColore()

Punto Linea Quadrato Ce rchi o -ci rcl e

+ display() + display() + display() + di splay()

Circle
+ riempi() + riempi() + riempi() + riem pi()

+ displayIt()
+ fill(c : Color)
display -> circle.displayIt() + setCenter()
riempi() -> circle.fill(colore)

11
 Considerazioni

Circle non potrebbe essere una sottoclasse

di Figura

Cerchio deve avere una certa interfaccia (in
questo caso “imposta” dall’ereditarietà da
Figura)

Cerchio adatta Circle all’interfaccia
attesa

12
 Due tipi di Adapter

Oggetto adattatore (Object Adapter)

Basato su delega/composizione

Classe adattatore (Class Adapter)

Basato su ereditarietà

L’adattatore eredita sia dall’interfaccia attesa sia
dalla classe adattata

No eredità multipla ⇒ l’interfaccia attesa deve
essere un’interfaccia, non una classe

(Due pattern?)

13
 Diagramma Class Adapter
<<Interface>> Adatt ato
Cliente
Obiettivo
+ m'()
+ m()

Obiettivo x; ClassAdapter
...
x.m(); m -> thi s.m '();
+ m()

14
 Diagramma Object Adapter
Cliente Obiettivo Adattato

+ m() + m'()

ObjectAdapter
Obiettivo x;
... -adattato
x.m(); + m()
m -> adattato.m'()

Nota: Object Adapter non eredita…

15
 Adapter: riassunto e commenti

Si usa quando si vuole riusare una classe esistente,
magari progettata per il riuso, ma con interfaccia
“sbagliata” (diversa)

Quindi, d’ora in poi, possiamo fregarcene se una
classe ha un’interfaccia “sbagliata”: ci mettiamo un
Adapter e via!

Adapter potrebbe anche modificare leggermente il
comportamento di Adattato (ma modifiche
“pesanti” → altri pattern)

Un object adapter può adattare più classi…

16
 2. Façade (facciata)

Scopo

Rendere più semplice l’uso di un sistema

Fornire un’unica interfaccia per un insieme di
funzionalità “sparse” su più interfacce/classi

17
 Esempi

Classi per disegno 3D per disegnare in 2D

Compilatore

Classi Parser, Scanner, Token,
SyntacticTree, CodeGenerator, ecc.… vs.

Classe Compiler con metodo compile()

Manuale di installazione rapida della
stampante

Di solito funziona

Se non va c’è sempre il manuale dettagliato…

18
 Diagramma Façade

sottosistema
C1

Cl ie nt Facade

C4
C2

C5 C6

C3

19
 Vantaggi Façade

Promuove un accoppiamento debole fra

cliente e sottosistema

Nasconde al cliente le componenti del
sottosistema

Il cliente può comunque, se necessario,
usare direttamente le classi del sottosistema

20
 Commenti

È un pattern facile

Spesso ha solo metodi statici

Façade, utilità e demo

Façade

Utilità (utility) in UML

Classe con solo metodi statici

Demo

Classe che mostra come usare una classe o un
(sotto)sistema

Di solito è un’applicazione (giocattolo) autonoma

21
 Façade vs. Adapter

Entrambi sono “wrapper” (involucri)

Entrambi si basano su un’interfaccia, ma:

Façade la semplifica

Adapter la converte

22
 3. Composite (Composto)

Scopo

Comporre oggetti in strutture ricorsive ad albero
per rappresentare gerarchie parte-tutto

e consentire ai clienti di trattare in modo
uniforme oggetti singoli/semplici e composizioni
di oggetti

È un bel pattern

23
 Esempio (1/5)

Programma di grafica

Deve consentire di

Creare oggetti semplici (Punto, Linea, Cerchio,…)

Raggruppare dinamicamente oggetti semplici in
oggetti composti (4 linee in un rettangolo, …)

Trattare gli oggetti composti come se fossero
oggetti semplici

24
 Esempio (2/5)

Raggruppare quattro linee per fare un
rettangolo

Raggruppare N linee per fare una
serpentina

Raggruppare un rettangolo e una
serpentina…

…

…Proviamo a fare un diagramma
UML…

25
 Esempio (3/5)

1o tentativo: cos’è che non va?
Gruppo

Figura 0.. *
+ add( : Figura)
-componenti + remove( : Figura)
+ draw() + draw()

for (...) {
Punto Linea Cerchi o
componenti.draw();
}
+ draw() + draw() + draw()

Risp.: gestione Gruppo ≠ gestione Figura…

26
 Esempio (4/5)

2o tentativo: Gruppo sottoclasse di Figura!

Questa è l’idea base del Composite
Figura 0..*

+ draw()

Punto Linea Cerchi o Gruppo

+ draw() + draw() + draw() + add( : Figura)

+ remove( : Figura) -componenti
+ draw()
for (...) {
componenti.draw();
}
27
 Esempio (5/5)

Un punto/cerchio/linea è una figura…

…“Trattare gli oggetti composti come se
fossero oggetti semplici”…

Un gruppo è una figura!

La ricorsione è in:

Gruppo contiene Figura,

e siccome alcune figure sono gruppi (Gruppo
sottoclasse di Figura)

un gruppo contiene gruppi…
28
 Diagramma oggetti: albero!

Per rappresentare il gruppo
rettangolo+serpentina+linea:

3 istanze di Gruppo

14 istanze di Linea

:Gruppo Linea

Serpent ina
Rettangolo
:Gruppo
l0: Lin ea :Gruppo

l1:Linea l2: Linea l3:Linea l4: Lin ea l5: Linea … l13:Linea

29
 Diagramma Composite
Component
Cl ient

+ operation()
+ add() n
+ remove()
+ getChildren()

Leaf Composite

+ operation() + operation()
+ add() -children
+ remove()
+ getChilldren()

30
 Commenti

Semplifica il cliente, che tratta strutture
composte e singoli oggetti in modo uniforme

In tutti i punti in cui il cliente si aspetta un
oggetto primitivo, gli si può passare un oggetto
composto

Interfaccia di Component

Massimizzazione → flessibilità: il Client non
distingue oggetti atomici e composti. Però, che
implementazione per add su una foglia?

Minimizzazione → sicurezza: no problem per add
sulle foglie, però interfacce diverse…
31
 Commenti

Leaf e Composite possono:

essere astratte

avere sottoclassi (ed è facile aggiungerne…)

Cicli (contenimento di se stesso, mutuo
contenimento) possono causare ricorsione ∞
nelle visite

Memorizzare i nodi visitati…

Usato in java.awt: Component e
Container

Può rendere il progetto troppo generico
32
 4. Decorator (Decoratore)

Scopo

Aggiungere dinamicamente a un oggetto
responsabilità/funzionalità/operazioni

Alternativa (più flessibile) alla creazione di
sottoclassi per l’estensione di funzionalità

(anche la specializzazione può aggiungere
responsabilità/funzionalità/operazioni)

33
 Esempio

Come ottenerlo?

34
 Aggiungere responsabilità
AreaDiTesto
staticamente?
AreaDiTesto AreaDiTestoC onB ar

Ereditarietà ConBordo raScorrimento

Creo istanze della classe voluta

Contro

AreaDiTestoConBordoEBarraScorrimento?
AreaDiTestoConBarraScorrimentoEBordo?
Altre 2 sottoclassi?

Statico: non posso aggiungere funzionalità dopo la
creazione

Altre componenti? (Finestra) Duplicazione!
35
 Aggiungere responsabilità
dinamicamente

Racchiudere l’oggetto da “decorare” (l’area di
testo) in un altro oggetto, responsabile di
gestire la “decorazione” (il bordo, la
scrollbar): il “decoratore”

Il decoratore trasferisce/delega e fa qualcosa
in più (prima o dopo)

Il decoratore ha l’interfaccia conforme
all’oggetto decorato, e quindi è trasparente al
cliente
36
 Di nuovo l’esempio
Componente 1
Grafi co

+ draw()

AreaDiTesto Decoratore -decorato

+ draw() + draw()
draw() ->
decorato.draw()

DecoratoreBordo DecoratoreBarra
- spessoreBordo Scorrimento
- posizioneScroll
+ draw()
draw() -> + drawBorder() + draw()
super. draw(); + scrollTo() draw() ->
drawBorder(); s crol lTo();
s uper. draw();
37
 Diagramma degli oggetti

Catena con

Varie decorazioni

Alla fine, un’istanza di AreaDiTesto

new DecoratoreBordo(
new DecoratoreBarraScorrimento(
new AreaDiTesto()))

new DecoratoreBarraScorrimento(
new DecoratoreBordo(
new AreaDiTesto()))
z:Decoratore
Bordo -decorato
y:DecoratoreBarra
Scorrimento -decorato
x:AreaDiTesto
38
 Diagramma Decorator
Cliente Componente

+ operazione() 1

Compo nente Concret o Decoratore -decorato

+ operazione() + operazione()
operazione ->
deco rato.op erazione()

Decoratore2 Decoratore1
- statoAggiunto
+ operazione()
+ com portam entoAgg iunti vo() + operazione()

operazione ->
super.ope razi one();
comport amentoAggiunt o();
39
 Decoratore vs. ereditarietà

Dinamico (run time)
Statico (compile time)

Senza vincoli per il
Con vincoli per il
client (può client (non può
inventarsi combinazioni inventarsi combinazioni
non previste) non previste)

Aggiunge responsabilità
Aggiunge responsabilità
a un singolo oggetto a (tutte le istanze di)
una classe

Evita esplosione
Può causare esplosione
combinatoria combinatoria

40
 Usi tipici del Decorator

Stream Java

Interfacce utente grafiche

Componente grafica

area di testo, finestra, panel, …

decorata con

bordo, barra di scorrimento, …

(eventualmente più di uno!)

Non usata nelle Swing di Java

JComponent ha setBorder

41
 Decorator vs. Composite

Un Decoratore può essere visto come un

Composite degenere con un singolo
componente

(cfr. la molteplicità e il diagramma degli oggetti)

Però:

Un Composite ha lo scopo di aggregare oggetti

Un Decoratore ha lo scopo di aggiungere
responsabilità/funzionalità a un oggetto

Spesso usati insieme (?)

42
 Decorator vs. Adapter

Decorator

Arricchisce di funzionalità senza modificare
l’interfaccia

modifica le responsabilità di un oggetto, non la
sua interfaccia

Adapter modifica l’interfaccia di un oggetto

(può anche arricchire, aggiungere
responsabilità/funzionalità, ma in modo limitato)

43
