Calcolatori 10 La Memoria

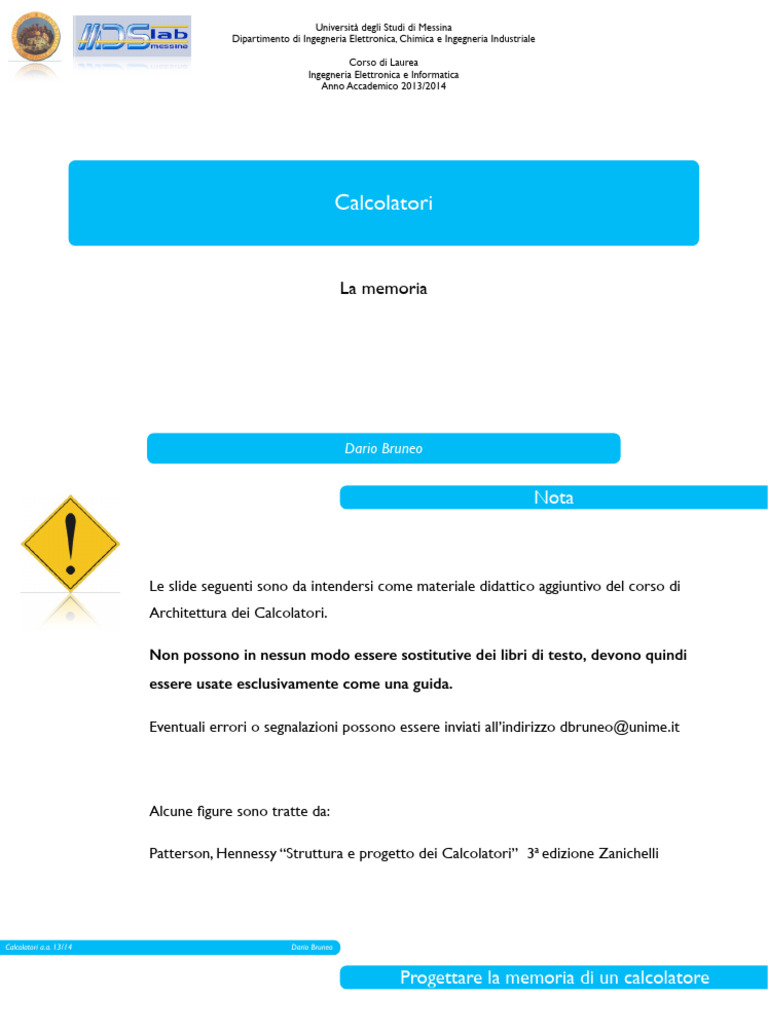

Università degli Studi di Messina
Dipartimento di Ingegneria Elettronica, Chimica e Ingegneria Industriale

!
Corso di Laurea

Ingegneria Elettronica e Informatica

Anno Accademico 2013/2014
Calcolatori
La memoria
Dario Bruneo
Nota
Le slide seguenti sono da intendersi come materiale didattico aggiuntivo del corso di
Architettura dei Calcolatori.

Non possono in nessun modo essere sostitutive dei libri di testo, devono quindi
essere usate esclusivamente come una guida.

Eventuali errori o segnalazioni possono essere inviati all’indirizzo dbruneo@unime.it

Alcune figure sono tratte da:

Patterson, Hennessy “Struttura e progetto dei Calcolatori” 3a edizione Zanichelli
Calcolatori a.a. 13/14 Dario Bruneo

Progettare la memoria di un calcolatore
Vi sono tre aspetti principali nella progettazione della memoria di un calcolatore

Dimensione

Velocità

Costo

Con una sola tecnologia non è possibile soddisfare tutte e tre i criteri

Principio di località

Utilizzo di differenti tecnologie

Approccio gerarchico


Principio di località
Un programma, in un certo istante di tempo, accede soltanto ad una porzione relativamente piccola del
suo spazio di indirizzamento

Località temporale
Quando si fa riferimento ad un elemento, vi è la tendenza di farvi riferimento di nuovo dopo poco tempo

Località spaziale
Quando si fa riferimento ad un elemento, vi è la tendenza a fare riferimento dopo poco tempo ad elementi con indirizzo vicino ad
esso

Il principio di località emerge in modo naturale dalle strutture di controllo semplici e tipiche dei
programmi

cicli (località temporale)


Tecnologie
Utilizzo di differenti tecnologie

differenze in termini di dimensioni/velocità/costo
Tecnologia Tempo di accesso tipico $ per GB (2008)
SRAM 0,5 - 2,5 ns $2000-$5000
DRAM 50 - 70 ns $20-$75
Dischi magnetici 5.000.000 - 20.000.000 ns $0,2-$2
Memorie flash 5.000 - 20.000 ns $4-$10

Gerarchia di memoria
Il principio di località viene sfruttato strutturando la memoria di un calcolatore in maniera gerarchica

la memoria più veloce viene posta più vicina al processore

Current
Speed Processor Size Cost ($/bit) technology
Fastest Memory Smallest Highest SRAM
Memory DRAM
Slowest Memory Biggest Lowest Magnetic disk
FIGURE 5.1 The basic structure of a memory hierarchy. By implementing the memory system
as a hierarchy, the user has the illusion of a memory that is as large as the largest level of the hierarchy, but
can be accessed as if it were all built from the fastest memory. Flash memory has replaced disks in many
Calcolatori a.a. 13/14 embedded devices, and may lead Darioto a Bruneo
new level in the storage hierarchy for desktop and server computers;
see Section 6.4. Copyright © 2009 Elsevier, Inc. All rights reserved.
Gerarchia di memoria (cont.)
Organizzazione a livelli
CPU
Increasing distance
i dati vengono scambiati tra livelli adiacenti
Level 1
from the CPU in
access time
Levels in the Level 2
blocco (linea)
memory hierarchy
unità minima di informazione scambiabile

Level n
! Size of the memory at each level
FIGURE 5.3 This diagram shows the structure of a memory hierarchy: as the distance
Hit rate
from the processor increases, so does the size. This structure, with the appropriate operating
mechanisms, allows the processor to have an access time that is determined primarily by level 1 of the hier-
archy and yet have a memory as large as level n. Maintaining this illusion is the subject of this chapter.
Although the local disk is normally the bottomProcessor
of the hierarchy, some systems use tape or a file server over a
Miss rate
local area network as the next levels of the hierarchy. Copyright © 2009 Elsevier, Inc. All rights reserved.
Tempo di hit

Penalità di miss Data is transferred
FIGURE 5.2 Every pair of levels in the memory hierarchy can be thought of as having
Calcolatori a.a. 13/14 Dario Bruneo upper and lower level. Within each level, the unit of information that is present or not is called a blo
Memoria cache
Termine storicamente utilizzato per identificare il livello della memoria che si trova tra il processore e la
memoria principale

Oggi, tale termine ha un’accezione più generale e può indicare i sistemi di memoria che sfruttano il
concetto di località

Il termine Cache deriva da Caché, che in francese vuol dire nascosto

la memoria cache ed il suo funzionamento sono, infatti, generalmente trasparenti al programmatore

La memoria (istruzioni e dati) vista nel progetto della CPU MIPS può essere considerata come una
memoria cache


Memoria cache (cont.)
Principio di funzionamento di una semplice

memoria cache

Blocchi composti da una sola parola

Cosa succede quando un elemento (Xn) viene richiesto

X4 X4
X1 X1
Prima della richiesta la cache contiene gli elementi usati
Xn – 2 Xn – 2
di recente

Xn – 1 Xn – 1
Non essendo Xn presente tra gli elementi più recenti
X2 X2
viene generata una cache miss

Xn
La parola contenente Xn viene prelevata dal livello di X3 X3
gerarchia inferiore e viene aggiunta nella cache a. Before the reference to Xn b. After the reference to Xn
FIGURE 5.4 The cache just before and just after a reference to a word Xn that is not
initially in the cache. This reference causes a miss that forces the cache to fetch Xn from memory and
insert it into the cache. Copyright © 2009 Elsevier, Inc. All rights reserved.

Memoria cache (cont.)
Sorgono le seguenti problematiche

come si fa a sapere se un dato è presente nella cache?

ammesso che esso sia contenuto nella cache come si fa a trovarlo?

quanto costano le operazioni di ricerca?

Esistono differenti tecniche in grado di rispondere ai problemi succitati con ottimizzazioni differenti

direct mapped cache

fully associative cache

set associative cache

Direct mapped cache
Corrispondenza univoca tra l’indirizzo in memoria del blocco (nel caso semplice della parola) e la
locazione nella cache.

Regola semplice
(Indirizzo del blocco) modulo (numero blocchi nella cache)
Se il numero di blocchi (n) della cache è una potenza del 2, l’operazione di modulo consiste nel prendere i (log2 n) bit meno
significativi dell’indirizzo della parola
Cache
000
001
010
011
100
101
110
111
!
Es. n = 8
Problema delle collisioni

utilizzo di tag contenenti la parte superiore dell’indirizzo

Bit di validità
00001 00101 01001 01101 10001 10101 11001 11101

Calcolatori a.a. 13/14 Dario Bruneo Memory
Esempio
Si consideri la seguente Index V Tag Data Index V Tag Data

000 N 000 N
sequenza di richieste ad una 001 N 001 N
010 N 010 N
cache 011
100
N
N
011
100
N
N
101 N 101 N
110 N 110 Y 10two Memory (10110two)
111 N 111 N
Indirizzo del a. The initial state of the cache after power-on b. After handling a miss of address (10110two)
Hit o Miss
dato nella Blocco della
nell’accesso Index V Tag Data Index V Tag Data
memoria cache
alla cache 000 N 000 Y 10two Memory (10000two)
principale 001 N 001 N
010 Y 11two Memory (11010two) 010 Y 11two Memory (11010two)
10110 110 Miss 011 N 011 N
100 N 100 N
11010 010 Miss 101 N 101 N
10110 110 Hit 111 N 111 N
11010 010 Hit c. After handling a miss of address (11010two) d. After handling a miss of address (10000two)
Index V Tag Data Index V Tag Data

10000 000 Miss
001 N 001 N
00011 011 Miss Memory (11010two)
010 Y 11two 010 Y 10two Memory (10010two)
10000 000 Hit 100 N 100 N
101 N 101 N
10010 010 Miss 110 Y 10two Memory (10110two) 110 Y 10two Memory (10110two)
111 N 111 N
10000 000 Hit e. After handling a miss of address (00011two) f. After handling a miss of address (10010two)
FIGURE 5.6 The cache contents are shown after each reference request that misses, with the index and tag fields
shown in binary for the sequence of addresses on page 461. The cache is initially empty, with all valid bits (V entry in cache)
turned off (N). The processor requests the following addresses: 10110two (miss), 11010two (miss), 10110two (hit), 11010two (hit), 10000two
Calcolatori a.a. 13/14 Dario Bruneo (miss), 00011two (miss), 10000two (hit), 10010two (miss), and 10000two (hit). The figures show the cache contents after each miss in the
Implementazione MIPS
essendo l’indirizzamento di tipo byte-addressing

Address (showing bit positions)
orientato alla parola i due bit meno significativi non
n = 10, m = 0 31 30 13 12 11 2 10
vengono utilizzati per il calcolo dell’indirizzo del blocco Byte
offset
della cache

Hit 20 10
Tag
In generale se si considera che ognuno dei (2n) blocchi di Index Data
cache possa contenere 2m parole

Index Valid Tag Data
0
la dimensione del campo tag è 32 - (n + m + 2) bit

1
La dimensione totale effettiva (in bit) della cache è
2
2n x (dimensione blocco + dimensione tag + bit_validità) =

2n x (2m x 32 + (32 - n - m - 2) + 1) =
1021
1022
2n x (2m x 32 + 31 - n - m)

1023
! 20 32
Per convenzione nel calcolo della dimensione della cache

=
si considerano solamente la dimensione dei dati
Dimensione = 4KB
FIGURE 5.7 For this cache, the lower portion of the address is used to select a c
Calcolatori a.a. 13/14 Dario Bruneo entry consisting of a data word and a tag. This cache holds 1024 words or 4 KB. We assume
Blocchi composti da più parole
Esempio:

(Indirizzo del blocco) modulo (numero blocchi nella cache)
si consideri una cache con 64 blocchi di 16 byte ciascuno

a quale blocco corrisponde l’indirizzo 1200 (espresso in byte)

Indirizzo del dato in byte

L’indirizzo del blocco è dato da:

Byte per blocco
!
! Indirizzo del dato in byte $
Le parole appartenenti al blocco individuato hanno indirizzi che vanno da:
# & × Byte per blocco
" Byte per blocco %
!
a:

! Indirizzo del dato in byte $
# & × Byte per blocco + (Byte per blocco -1)
" Byte per blocco %
!
Nel caso in esame il blocco corrispondente all’indirizzo 1200 è:

!1200 $
#" &% mod 64 = 75mod 64 = 11
16

Blocchi composti da più parole (cont.)
Blocchi di dimensioni maggiori sfruttano

maggiormente la località spaziale e diminuiscono
la frequenza di miss.
10%
4K
Blocchi troppo grandi però riducono il numero di

blocchi presenti nella cache

Miss
5%
rate
Inoltre, con l’aumentare delle dimensioni dei blocchi
cresce anche il costo di una miss
16K
64K
Il costo di una miss è dato da

0% 256K
16 32 64 128 256
latenza per ottenere la prima parola del blocco
Block size
tempo di trasferimento dell’intero blocco

FIGURE 5.8 Miss rate versus block size. Note that the miss rate actually goes up if the block size is
too large relative to the cache size. Each line represents a cache of different size. (This figure is independent
Possibili contromisure
of associativity, discussed soon.) Unfortunately, SPEC2000 traces would take too long if block size were
included, so this data is based on SPEC92. Copyright © 2009 Elsevier, Inc. All rights reserved.
early restart (soprattutto per la Instruction Memory)

requested word first

Gestione delle cache miss
Durante un accesso in memoria, l’unità di controllo deve riconoscere un eventuale cache miss e risolvere il
problema prelevando i dati dalla memoria principale (o da una cache di livello inferiore)

In caso di cache hit l’esecuzione procede normalmente

La gestione delle cache hit si effettua con qualche piccola modifica all’unità di controllo

La gestione delle cache miss, invece, viene effettuata da un’unità di controllo separata

E’ necessario uno stallo della pipeline (tranne nel caso di esecuzione fuori ordine)

Esempio: cache istruzioni

Inviare l’indirizzo dell’istruzione (PC - 4) alla memoria

Comandare la memoria con un’operazione di lettura

Scrivere la parola proveniente dalla memoria nella cache, aggiornare il campo tag ed il bit di validità

Far ripartire l’esecuzione dell’istruzione dalla fase di fetch

Gestione della scrittura
Come mantenere la coerenza tra la cache e la memoria?

write-through
ogni volta che scrivo un dato nella cache lo aggiorno anche nella memoria

poco efficiente

utilizzo di un buffer di scrittura (frequenza di scrittura non elevata)

write-back
le modifiche vengono riportate solo nel blocco della cache

la memoria viene aggiornata solo quando il blocco viene rimpiazzato

utilizzo di dirty bit

implementazione più complessa

In una cache write-through possiamo scrivere il dato nella cache e contemporaneamente leggere il campo tag. In una cache write-back
tale operazione porterebbe ad una perdita di dati nel caso di cache miss.

due cicli di clock per scrittura (uno per la lettura del tag ed uno per la scrittura)

oppure, utilizzo di un buffer

Cache miss in scrittura
Politiche di gestione delle cache miss in scrittura

possono essere cambiate in base alla pagina di memoria desiderata

write allocate
il blocco viene allocato dalla memoria e la parte appropriata viene sovrascritta

normalmente utilizzato con la tecnica write-back

no write allocate
le modifiche vengono effettuate solo nella memoria senza allocare il blocco nella cache

utile nella fase di inizializzazione di una serie di dati

normalmente utilizzato con la tecnica write-through

La cache del processore Intrinsity FastMATH
microprocessore embedded con architettura MIPS

ciascuna cache è di 16KB (16 parole/blocco)

pipeline a 12 stadi
sia write-through che write-back (settabile dal Sistema
Operativo)

cache dati e istruzioni separate (split cache)

buffer scrittura pari a un elemento
! Address (showing bit positions)
31 14 13 65 210
!
18 8 4 Byte Data
Hit Tag offset
! Index Block offset
18 bits 512 bits
! V Tag Data
!
256
entries
!
18 32 32 32
!
=
Mux
32

FIGURE 5.9 The 16 KB caches in the Intrinsity FastMATH each contain 256 blocks with 16 words per block. The tag field
La cache del processore Intrinsity FastMATH (cont.)
Prestazioni

Benchmark SPEC2000 INT

!
Instruction miss rate Data miss rate Effective combined miss rate
! 0.4% 11.4% 3.2%
FIGURE 5.10 Approximate instruction and data miss rates for the Intrinsity FastMATH
! processor for SPEC2000 benchmarks. The combined miss rate is the effective miss rate seen for the
combination of the 16 KB instruction cache and 16 KB data cache. It is obtained by weighting the instruction
and data individual miss rates by the frequency of instruction and data references. Copyright © 2009 Elsevier,
Una cache unica di rights
Inc. All dimensioni
reserved.pari alla somma delle due split cache avrebbe una frequenza di miss inferiore

Si passerebbe da 3,24 % a 3,18%

Tale miglioramento non è sufficiente a compensare il miglioramento che si ottiene dall’aumento della larghezza di banda della cache
tramite l’utilizzo delle split cache.

Non si può utilizzare solo il miss rate come indice di prestazioni

Progettazione del sistema di memoria
Le cache miss devono essere risolte dalla memoria principale (DRAM)

latenza prima parola

larghezza di banda

Il processore è connesso alla memoria tramite un bus

frequenza di clock del bus di memoria normalmente molto inferiore a quella del processore

Esempio:

1 ciclo di clock del bus per inviare l’indirizzo alla memoria

15 cicli di clock del bus per ogni accesso alla DRAM

1 ciclo di clock del bus per inviare alla cache una parola


Progettazione del sistema di memoria (cont.)
Si consideri un sistema di memoria con larghezza pari a una parola

Processor P
!
M
Penalità di miss
Cache
1 + 15 + 1 (cicli di clock)

! Bus
M
Byte trasferiti per ciclo di clock

b. Wide
4/17 = 0,235
Memory
a. One-word-wide
Calcolatori a.a. 13/14 Dario Bruneo memory organization
Si aumenti la larghezza di banda della cache

Processor Processor P
2 parole per blocco

Multiplexor M
Penalità di miss
Cache Cache
Cache
1 + 2x(15 + 1) (cicli di clock)


Bus Bus
8/33 = 0,242

Memory M
!
Aumentando ancora la dimensione del blocco (ad es. a 4 b. Widec

b. Wider memory organization
parole) si aumenta il numero di byte per ciclo

Memory Memory
16/65 = 0,246
Il costo principale di questa soluzione consiste nell’aumento del tempo di accesso alla cache
dovuto al multiplexer ed alla logica di controllo tra il processore e la cache
a. One-word-wide a. One-word-wide
Calcolatori a.a. 13/14 Dario Bruneo memory organization memory organization
Si aumenti anche la larghezza di banda della

memoria

Processor Processor
2 parole per blocco

Multiplexor
bus con larghezza di banda pari a 2 parole
Cache
Cache
!
Bus Bus
Penalità di miss

1 + 15 + 1 (cicli di clock)
Memory
Memory
bank 0

b. Wider memory organization c. Interleaved
8/17 = 0,47
Memory
Il costo principale di questa soluzione consiste nell’aumento del tempo di accesso alla cache
e nell’aumento della larghezza del bus

Utilizzo di memoria DRAM interlacciata

(interleaved)

Processor Processor Processor
Processor Processor Processor Processor
Processor
2 parole per blocco

l’indirizzo viene mandato in parallelo ai 2Multiplexor

banchi
Multiplexor Multiplexor
Cache Cache Cache Cache Cache
! Cache Cache Cache
Penalità di Bus
miss
Bus Bus Bus Bus Bus
Bus Bus
1 + 15 + 2x1 (cicli di clock)

Memory Memory Memory Memory Memory
Memory
Memory Memory Memory
bank 0 bank 01 bank 12 bank 23 bank 3bank 0
8/18 = 0,44 b. Wider memory organization

b. Wider memory organization c.b.Interleaved
c. Interleaved Wider memory
memory organization
organization
memory organization c. Interleaved
Memory Memory Memory
Ottengo buone prestazioni senza dover aumentare la larghezza del bus

Misurare le prestazioni di una cache
Il tempo di CPU può essere suddiviso nei cicli di clock che la CPU spende per eseguire un programma e in
quelli che la CPU trascorre in attesa di una risposta dal sistema di memoria

! Tempo di CPU = (Cicli di esecuzione CPU + Cicli di stallo) × Durata ciclo di clock
ipotesi semplificativa: i cicli di stallo della memoria sono dovuti principalmente alle miss della cache

!
Cicli di stallo = Cicli di stallo in lettura + Cicli di stallo in scrittura
!
Lettura

! Letture
Cicli di stallo in lettura = × Frequenza miss in lettura × Penalità miss in lettura
! Programma
Scrittura (write-through)
Scritture
Cicli di stallo in scrittura = × Frequenza miss in scrittura × Penalità miss in scrittura + Numero stalli buffer scrittura
Programma

Misurare le prestazioni di una cache (cont.)
Progettando opportunamente la dimensione del buffer si può trascurare lo stallo dovuto al buffer

Nell’organizzazione di molte cache write-through le penalità delle miss in lettura e scrittura coincidono

! Accessi alla memoria

Cicli di stallo = × Frequenza miss × Penalità miss
Programma
!
o equivalentemente:
Istruzioni Miss
Cicli di stallo = × × Penalità miss
Programma Istruzione

Esempio
Dato il seguente sistema

miss rate (cache istruzioni) = 2%

miss rate (cache dati) = 4%

CPI = 2 (senza stalli)

penalità di miss = 100 cicli

percentuale di load/store sul totale delle istruzioni = 36%

Di quanto sarebbe più veloce il processore se fosse dotato di una cache ideale (senza miss)?

! CPI stallo 5, 44 3, 44
= = 2, 72 Percentuale tempo esecuzione spesa in stalli = = 63%
CPI idela 2 5, 44
!
Cosa succederebbe se si rendesse il processore più veloce lasciando invariato il sistema di memoria? (CPI = 1, stessa frequenza di
clock)
3, 44
Percentuale tempo esecuzione spesa in stalli = = 77%
4, 44

Average Memory Access Time
Il tempo di hit può aumentare a seconda delle scelte progettuali

Ad es. una cache più grande comporterà un tempo di hit maggiore

Influenza del tempo di hit sulle performance

un aumento del tempo di hit aumenterebbe il tempo di tutti gli accessi in memoria

aumento numero stadi pipeline (o aumento periodo di clock)

Al fine di avere una metrica che tenga conto di tutti gli aspetti si definisce:

AMAT: Average Memory Access Time
AMAT = Tempo di hit + Frequenza di miss x Penalità di miss

Piazzamento dei blocchi flessibile
Lo schema di piazzamento utilizzato finora (direct mapped cache) è molto semplice

ogni blocco può avere solo una posizione nella cache

Esistono schemi differenti che possono ridurre il miss rate al costo di un aumento del tempo di hit

Fully associative
i blocchi possono essere messi in qualsiasi posizione

necessaria una ricerca

ricerca fatta in parallelo tramite un insieme di comparatori associati ad ogni entry della cache

costoso dal punto di vista hardware (fattibile solo nel caso di cache con pochi blocchi)

Set associative
Via di mezzo tra gli approcci precedenti

un blocco può essere messo solo in un insieme di posizioni

n-way set associative (ogni blocco può essere in n posizioni)

(indirizzo del blocco) modulo (numero dei set della cache)

Piazzamento dei blocchi flessibile (cont.)
Posizionamento del blocco di indirizzo 12 in una cache a otto blocchi
Direct mapped Set associative Fully associative
Block # 0 1 2 3 4 5 6 7 Set # 0 1 2 3
Data Data Data
1 1 1
Tag Tag Tag
2 2 2
Search Search Search
FIGURE 5.13 The location of a memory block whose address is 12 in a cache with eight blocks varies for direct-
mapped, set-associative, and fully associative placement. In direct-mapped placement, there is only one cache block where
memory block 12 can be found, and that block is given by (12 modulo 8) = 4. In a two-way set-associative cache, there would be four sets,
and memory block 12 must be in set (12 mod 4) = 0; the memory block could be in either element of the set. In a fully associative placement,
the memory block for block address 12 can appear in any of the eight cache blocks. Copyright © 2009 Elsevier, Inc. All rights reserved.
Piazzamento dei blocchi flessibile (cont.)
La dimensione complessiva della cache in termini di

blocchi è uguale al numero di set per il grado di One-way set associative
associatività
(direct mapped)
Block Tag Data
! 0
Two-way set associative
1
Set Tag Data Tag Data
2
Stabilita la dimensione della cache al crescere 0
3
dell’associatività
1
4
2
5
diminuisce il numero di set
3
6
aumenta il numero di blocchi nello stesso set
7
!
Four-way set associative
!
Set Tag Data Tag Data Tag Data Tag Data
Una cache direct mapped coincide con una cache set 0
1
associativa one-way
Eight-way set associative (fully associative)
Tag Data Tag Data Tag Data Tag Data Tag Data Tag Data Tag Data Tag Data
FIGURE 5.14 An eight-block cache configured as direct mapped, two-way set associative, four-way set ass
Calcolatori a.a. 13/14 and fullyDario
associative.
Bruneo The total size of the cache in blocks is equal to the number of sets times the associativity. Thus, for a
size, increasing the associativity decreases the number of sets while increasing the number of elements per set. With eight blocks, an
Ricerca dei blocchi
Come si trova un blocco all’interno di una cache set associativa?

!
Tag Index Block offset
!
FIGURE 5.16 The three portions of an address in a set-associative or direct-mapped
cache. The index is used to select the set, then the tag is used to choose the block by comparison with the
Il campo index
blocks in seleziona
the selectedla set.
linea della
The cache

block offset is the address of the desired data within the block. Copyright ©
2009 Elsevier, Inc. All rights reserved.
Si deve confrontare il campo tag di tutti i blocchi appartenenti alla linea selezionata

Il contenuto dei campi tag viene confrontato in parallelo

Mantenendo costante la dimensione della cache, al crescere del grado di associatività:

aumenta il numero dei blocchi contenuti in una sola linea (diminuisce la dimensione del campo index e aumenta quella del campo tag)

aumenta il numero di confronti che devono essere effettuati simultaneamente
Il costo di una cache set associativa consiste nei comparatori aggiuntivi e nel ritardo imposto dalla necessità di confrontare i campi
tag con l’indirizzo e di selezionare l’elemento desiderato tra quelli di linea (aumento tempo di hit).

Cache set-associative
cache set-associative a 4 vie

Address
4KB
31 30 12 11 10 9 8 3210
1 parola/blocco
22 8
Tag
! Index
Index V Tag Data V Tag Data V Tag Data V Tag Data

Sono necessari
0
1
2
4 comparatori

253
un multiplexer a 4 vie
254
255
il multiplexer è pilotato da un 22 32
segnale fornito in uscita da un
decoder

= = = =
si potrebbero utilizzare
componenti tri-state con segnale
di abilitazione dell’uscita
4-to-1 multiplexor
Hit Data
FIGURE 5.17 The implementation of a four-way set-associative cache requires four comparators and a
multiplexor. The comparators determine which element of the selected set (if any) matches the tag. The output of the comp
Come scegliere il blocco da sostituire

Quando si verifica una miss in una cache set associativa, si deve scegliere dove scrivere il blocco richiesto e
quindi quale blocco deve essere sostituito

Least Recently Used (LRU)
il blocco sostituito è quello che è rimasto inutilizzato da più tempo (località temporale)

bisogna tenere traccia della frequenza di impiego

in una cache set associativa a due vie basterebbe un singolo bit per ogni linea che dica quale dei due blocchi è stato utilizzato per ultimo

all’aumentare del grado di associatività l’implementazione dello schema LRU si complica

Random
il blocco da sostituire viene scelto in maniera casuale

utilizzo di supporti hardware

Esempio
Si considerino tre cache di piccole dimensioni (4 blocchi di una parola)

1) direct-mapped

2) set-associative a 2 vie

3) fully-associative

Si determino il numero di miss nei tre casi quando vengono richiesti i blocchi con la seguente sequenza di indirizz

0, 8, 0, 6, 8

Risposta:

1) 5

2) 4

3) 3

Prestazioni di una cache set-associative
Riduzione della frequenza di miss

Processore Intrinsity FASTMATH

Benchmark SPEC2000

Il passaggio dalla mappatura diretta alla struttura set associativa a due vie migliora le prestazioni del 15%

Aumenti del grado di associatività producono miglioramenti meno evidenti

! Associativity Data miss rate
! 1 10.3%
2 8.6%
!
4 8.3%
! 8 8.1%
! FIGURE 5.15 The data cache miss rates for an organization like the Intrinsity FastMATH
processor for SPEC2000 benchmarks with associativity varying from one-way to eight-
!
way. These results for 10 SPEC2000 programs are from Hennessy and Patterson [2003]. Copyright © 2009
Elsevier,inInc.
Si deve tenere All rights reserved.
considerazione anche l’aumento del tempo di hit

Cache multilivello
Per ridurre ulteriormente la differenza tra l’elevata frequenza di clock dei processori e il tempo di accesso relativamente lungo delle
DRAM, molti microprocessori supportano livelli addizionali di cache

Il secondo livello di cache (L2), ed a volte anche il terzo (L3), si trovano di solito sullo stesso chip del processore

Secondo la filosofia di progettazione gerarchica del sistema di memoria le cache L2 e L3 saranno più grandi della cache L1 e meno
veloci

Le scelte progettuali possono variare a seconda del livello in esame

La cache L1 tende a minimizzare la penalità di miss (ad es. mediante l’utilizzo di poche parole per blocco)

La cache L2 tende a minimizzare la frequenza di miss (ad es. mediante un grado elevato di associatività)

Nel caso di processori con esecuzione fuori ordine una miss della cache L1 viene normalmente nascosta ma difficilmente lo stesso
vale per una miss della cache L2

Cache multilivello (cont.)
Si supponga di disporre di un sistema con

clock del processore a 4 GHz

CPI di base (senza miss) pari a 1.0

tempo di accesso in memoria 100ns

miss rate della cache L1 pari al 2%

Di quanto sarà più veloce il processore se introduciamo una seconda cache L2 con

tempo di accesso pari a 5ns

dimensione tale da ottenere una frequenza di miss 0,5%

Risposta

2,6

Qualè la frequenza di miss locale della cache L2?

0,5% / 2% = 25%

Conoscere la gerarchia di memoria
1200
Radix Sort
1000
Confronto tra prestazioni di due differenti algoritmi di
Instructions / item
800
ordinamento
600
400
Le prestazioni del Radix sort, all’aumentare del numero 200
Quicksort
di elementi, hanno un degrado delle prestazioni non 0

4 8 16 32 64 128 256 512 1024 2048 4096
imputabile al numero di istruzioni da eseguire
a. Size (K items to sort)
2000
Problema legato alle cache miss

Radix Sort
1600
Clock cycles / item

1200
!
800
Come gestire le differenze della gerarchia di memoria 400 Quicksort
che si hanno nelle differenti implementazioni hardware 0

4 8 16 32 64 128 256 512 1024 2048 4096
della stessa architettura?
b. Size (K items to sort)
utilizzo di algoritmi parametrici

Radix Sort
4
Cache misses / item

autotuning
3
1
Quicksort
0
4 8 16 32 64 128 256 512 1024 2048 4096
c. Size (K items to sort)
Unità di controllo della cache
Si vuole progettare l’unità di controllo di una cache (semplificata) con le seguenti caratteristiche

direct mapped

write-back con modalità write-allocate

dimensione del blocco di 4 parole (16B)

dimensione della cache di 16KB (1024 blocchi)

indirizzi su 32 bit

presenza di bit di validità e del dirty bit per ogni blocco

Unità di controllo della cache (cont.)
Dalle specifiche di progetto si possono stabilire i campi Segnali tra la cache e la memoria principale

di un indirizzo

segnale di lettura o scrittura su un bit

Byte offset: 2 bit

segnale di validità su un bit (segnala se si sta eseguendo
un’operazione sulla memoria)

Block offset: 2 bit

indirizzi su 32 bit

Cache index: 10 bit

dati trasferiti cache/processore e processore/cache su 128 bit

Tag: 18 bit

segnale di ready su 1 bit (segnala quando la memoria ha
! terminato l’attività)
Segnali tra il processore e la cache (cache bloccante)

segnale di lettura o scrittura su un bit

1-bit Read/Write 1-bit Read/Write
DDR SDRAM
segnale di validità su un bit (segnala se si sta eseguendo
Processor
Cache
un’operazione sulla cache)
1-bit Valid 1-bit Valid
&
32-bit address Cache 32-bit address
indirizzi su 32 bit

32-bit data Controller 128-bit data
dati trasferiti cache/processore e processore/cache su 32 bit
32-bit data 128-bit data
segnale di ready su 1 bit (segnala quando la cache ha terminato 1-bit Ready 1-bit Ready
l’attività)


Unità di controllo della cache (cont.)
FSM dell’unità di controllo (4 stati)

Cache Hit
Idle Compare Tag
Mark Cache Ready
Idle
If Valid && Hit ,
Set Valid, SetTag,
Valid CPU request if Write Set Dirty
stato iniziale

Compare Tag

si confrontano i tag e si determina la miss o l’hit

Cache
Cache
Miss Miss
i bit accessori vengono gestiti come un’unica struttura

and and
Old Block Old Block
Write-Back
is Dirty
is Clean
dy
ea
R
si trasferiscono i 128 bit alla memoria

y
or
em
M
Allocate

Write-Back
si legge dalla memoria
Allocate Memory Ready
Write Old
Read new block Block to
per completare le operazioni si devono fare passi molto simili a
from Memory Memory
quelli fatti nello stato Compare Tag quindi si può evitare di
generare un altro stato Memory Memory
not not
Ready Ready
FIGURE 5.34 Four states of the simple controller. Copyright © 2009 Elsevier, Inc. All rights reserv
Parallelismo e coerenza della cache
Coerenza della cache

Problema che nasce quando più processori (o core), con cache separate, condividono lo stesso spazio di indirizzamento fisico

Informalmente, si può definire un sistema di memoria coerente se ogni lettura di un dato restituisce il valore scritto più
recentemente

Memory
! Time Cache contents for Cache contents contents for
step Event CPU A for CPU B location X
0 0
! 1 CPU A reads X 0 0
2 CPU B reads X 0 0 0
Cache write-through
! 3 CPU A stores 1 into X 1 0 1
FIGURE 5.35 The cache coherence problem for a single memory location (X), read and
written by two processors (A and B). We initially assume that neither cache contains the variable and
Più formalmente sithat
evidenziano
X has the valuedue0. aspetti del comportamento
We also assume di una write-back
a write-through cache; sistema di memoria

cache adds some additional but
similar complications. After the value of X has been written by A, A’s cache and the memory both contain the
new value, but B’s cache does not, and if B reads the value of X, it will receive 0! Copyright © 2009 Elsevier,
coerenza
Inc. All rights reserved.
consistenza

Coerenza
Un sistema di memoria è coerente quando:

Se un processore P legge una locazione X della memoria (dopo che P stesso ha scritto nella locazione X senza che altri processori
abbiano scritto in X tra la scrittura e la lettura di P) e il valore ottenuto è quello che era scritto da P

Un processore legge una locazione X dalla memoria dopo che un altro processore ha scritto in quella locazione X e il valore letto
corrisponde al valore scritto dall’altro processore (se la lettura e la scrittura sono sufficientemente distanti nel tempo e non
intervengono altre scritture nella locazione X)

Le scritture nella stessa locazione di memoria sono serializzate

Consistenza

Il modello di consistenza della memoria si occupa di definire esattamente quando un valore scritto può
essere visto e letto correttamente

non si può pensare che il dato scritto in una locazione X da un processore sia immediatamente disponibile per la lettura

il dato potrebbe non aver lasciato ancora il processore

una scrittura non può essere considerata completa (consentendo quindi la scrittura successiva) finché tutti i processori non vedono
il suo effetto

si deve mantenere l’ordine delle scritture

Schemi per garantire la coerenza della cache
Al fine di gestire la coerenza, le cache devono consentire i seguenti meccanismi

Migrazione: un dato può essere trasferito in una cache locale e utilizzato in quella cache in modo trasparente

riduce sia la latenza di accesso ai dati condivisi sia la larghezza di banda richiesta dalla memoria condivisa

Replicazione: quando un dato condiviso viene letto simultaneamente da più processori, le cache fanno una copia del dato nella cache
locale

riduce sia la latenza di accesso sia la competizione nella lettura dei dati condivisi

Protocolli di coerenza (due approcci)

Snooping: approccio distribuito, overhead contenuto, non scalabile

Directory-based: approccio centralizzato, overhead elevato, buona scalabilità

Protocolli Snooping

Le cache sono tutte accessibili mediante un canale broadcast (ad esempio il bus)

I controllori delle cache controllano (snoop) tale canale per capire se i dati in loro possesso sono aggiornati o no

write broadcast: quando un dato viene scritto tutte le copie delle cache vengono aggiornate (utilizzo eccessivo della banda, poco utilizzato)

write invalidate: quando un dato viene modificato in una cache, lo stesso dato, se presente, viene invalidato dalle altre cache

Al normale traffico della memoria sul bus si aggiunge il traffico dovuto al protocollo di coerenza

Utilizzo solo con pochi processori

Dimensione dei blocchi ➜ falsa condivisione
Contents of
Contents of Contents of memory
Processor activity Bus activity CPU A’s cache CPU B’s cache location X
0
CPU A reads X Cache miss for X 0 0
CPU B reads X Cache miss for X 0 0 0
CPU A writes a 1 to X Invalidation for X 1 0
Esempio: write invalidate
CPU B reads X Cache miss for X 1 1 1
FIGURE 5.36 An example of an invalidation protocol working on a snooping bus for a

single cache block (X) with write-back caches. We assume that neither cache initially holds X and
that the value of X in memory is 0. The CPU and memory contents show the value after the processor and
Protocolli Snooping
(cont.)
Per invalidare un dato, il processore acquisisce il bus e manda in broadcast l’indirizzo da invalidare

Tutti i processori ascoltano continuamente il bus

Se due processori tentano di scrivere lo stesso blocco contemporaneamente l’operazione viene serializzata

ad esempio serializzando l’accesso al bus

una scrittura ad un dato condiviso non può essere completata fino a quando non si acquisisce il bus

Come trovare la copia aggiornata di un blocco?

write-through

la copia si trova in memoria (consumo di banda eccessivo)

write-back

la copia è in una cache di qualche processore

si può utilizzare lo stesso protocollo di snooping (agendo sul dirty bit) per far si che il dato venga scambiato tra le cache, abortendo l’accesso in memoria

potrebbe non essere efficiente qualora le cache si trovassero su chip differenti

Protocolli Snooping
(cont.)
D’ora in avanti considereremo un approccio write-back

Nel caso di scrittura è necessario sapere se il blocco è condiviso o no (al fine di evitare di mandare il messaggio di broadcast)

utilizzo di un bit shared

ogni volta che viene mandata un’invalidazione il bit di shared viene posto a 0

nel caso di una miss del dato il bit viene posto a 1

Il protocollo di snooping è implementato usando un controllore (FSM) per ogni cache

Il controllore risponde alle richieste dal processore e dal bus cambiando lo stato del blocco della cache

Logicamente possiamo pensare che ci sia un controllore associato ad ogni blocco della cache

In realtà il controllore è uno solo ma agisce in maniera interlacciata

Protocolli comuni

MESI: Modified, Exclusive, Shared, Invalid

MOESI: Modified, Owned, Exclusive, Shared, Invalid

Protocolli Snooping
(cont.)
5.9 Advanced Material: Implementing Cache Controllers 5.9-13
Progetteremo un semplice protocollo (MSI) dove ogni blocco è associato con tre stati: Modified, Shared, Invalid
State of
addressed Type of
Request Source cache block cache action Function and explanation
Read hit processor shared or normal hit Read data in cache.
modified
Read miss processor invalid normal miss Place read miss on bus.
Read miss processor shared replacement Address conflict miss: place read miss on bus.
Read miss processor modified replacement Address conflict miss: write-back block, then place read miss
on bus.
Write hit processor modified normal hit Write data in cache.
Write hit processor shared coherence Place invalidate on bus. These operations are often called
upgrade or ownership misses, since they do not fetch the data
but only change the state.
Write miss processor invalid normal miss Place write miss on bus.
Write miss processor shared replacement Address conflict miss: place write miss on bus.
Write miss processor modified replacement Address conflict miss: write-back block, then place write miss
on bus.
Read miss bus shared no action Allow memory to service read miss.
Read miss bus modified coherence Attempt to share data: place cache block on bus and change
state to shared.
Invalidate bus shared coherence Attempt to write shared block; invalidate the block.
Write miss bus shared coherence Attempt to write block that is shared; invalidate the cache
block.
Write miss bus modified coherence Attempt to write block that is exclusive elsewhere: write-back
the cache block and make its state invalid.
FIGURE 5.9.9 The cache coherence mechanism receives requests from both the processor and the bus and responds to
Calcolatori a.a. 13/14 these based on the type of request, whether it hits or misses in the cache, and the state of the cache block specified in
Dario Bruneo
the request. The fourth column describes the type of cache action as normal hit or miss (the same as a uniprocessor cache would see), replacement
Protocolli Snooping
(cont.)
5.9-14 5.9 Advanced Material: Implementing Cache Controllers
FSM (gli stati sono stati duplicati per una maggiore leggibilità)
CPU read hit

Write miss for this block
Invalidate for
CPU read Shared
Invalid this block Shared
(read only) Invalid
Place read miss on bus (read only)
Read miss
CPU
k
oc
for this block
bl
read
e
CPU write ck
rit
miss
on bu -ba
w
PU
rt
Write-back block;
on rite
ss o
C Place read
abort memory
miss on bus
bu s
ce ab
Place write
miss on bus
ac k;
s
s
access
s
bu
y oc
is mis
s
is
or bl
lid ss
on
ac e re d m
ite
em ck
va mi
s
e
r
a
m ba
at
ad
w Uw
ac re
e-
Pl U
rit
e
ac CP
P
Write miss
rit
C
W
in
for this block

e
Read miss
Pl
Pl
for this block Cache state transitions based

Cache state transitions
Exclusive Exclusive on requests from the bus
based on requests from CPU
(read/write) (read/write)
CPU write miss

Write-back cache block
Place write miss on bus
CPU write hit

CPU read hit
FIGURE 5.9.10 A write-invalidate,

Richieste dal processore cache-coherence protocol for a write-back cache, showing
Richieste dal bus the states and state transitions
for each block in the cache. The cache states are shown in circles, with any access permitted by the processor without a state transition shown
in parentheses under the name of the state. The stimulus causing a state change is shown on the transition arcs in regular type, and any bus actions
Protocolli directory-based
Una directory mantiene lo stato di ogni blocco che viene inserito in una cache

Le informazioni di stato includono:

quali cache possiedono la copia del dato

se tale copia è stata modificata (da una write) o no

L’implementazione più semplice prevede l’associazione di una entry nella directory per ogni blocco di memoria presente in una
cache

Occupazione di memoria: Numero di blocchi x Numero di processori

Con meno di 200 processori tale approccio risulta gestibile (mantenendo la dimensione dei blocchi ragionevolmente grande)

Per un numero maggiore di processori si utilizzano approcci distribuiti

La directory viene distribuita tra le memorie di ogni processore

Memoria virtuale
La memoria principale può agire come una “cache” della memoria di massa

Due motivazioni principali

consentire una condivisione efficiente e sicura della memoria da parte di più programmi

rimuovere l’onere dai programmatori di dover gestire una memoria principale piccola e limitata

anche per quanto riguarda l’esecuzione “contemporanea” di più programmi si ricorre al principio di località

spazio di indirizzamento privato: indirizzi virtuali Vs. indirizzi fisici

protezione

isolamento sistema operativo

precedentemente, era compito del programmatore suddividere il programma in porzioni tra loro indipendenti (overlay)

Memoria virtuale (cont.)

Sebbene i concetti siano del tutto equivalenti a quelli

visti per le cache, nell’ambito della memoria virtuale si
utilizza una terminologia differente

blocco ➜ pagina
Virtual addresses Physical addresses
miss ➜ page fault
Address translation
Funzionamento:

il processore genera un indirizzo virtuale

l’indirizzo viene tradotto da una combinazione di componenti

hardware e software in un indirizzo fisico

sia la memoria virtuale che quella fisica sono suddivise in pagine

Disk addresses
possibilità di condivisione di dati e codice
FIGURE 5.19 In virtual memory, blocks of memory (called pages) are mapped
set of addresses (called virtual addresses) to another set (called physical ad
The processor generates virtual addresses while the memory is accessed using physical addresse
virtual memory and the physical memory are broken into pages, so that a virtual page is mapped t
page. Of course, it is also possible for a virtual page to be absent from main memory and not be
Calcolatori a.a. 13/14 DarioaBruneo
physical address; in that case, the page resides on disk. Physical pages can be shared by having
Mappatura dell’indirizzo

gli indirizzi virtuali vengono mappati in indirizzi fisici

prima ancora che gli indirizzi vengano effettivamente
utilizzati (rilocazione)

Virtual address
il programma può essere caricato in qualsiasi locazione 31 30 29 28 27 15 14 13 12 11 10 9 8 3210
della memoria principale

Virtual page number Page offset
non è necessario che le pagine siano contigue

l’indirizzo virtuale viene suddiviso in due parti

Translation
virtual page number

page offset

29 28 27 15 14 13 12 11 10 9 8 3210
non è necessario che il numero di pagine indirizzabili
Physical page number Page offset
attraverso l’indirizzo virtuale corrisponda al numero di
pagine indirizzabili attraverso l’indirizzo fisico
Physical address
FIGURE 5.20 Mapping from a virtual to a physical address. The page size is 212 = 4 KB
potrebbe essere sia minore che maggiore

number of physical pages allowed in memory is 218, since the physical page number has 18 bits in it.
! main memory can have at most 1 GB, while the virtual address space is 4 GB. Copyright © 2009 Elsevie
All rights reserved.

Scelte progettuali
Nei sistemi di memoria virtuale, molte scelte progettuali sono influenzate dall’elevato costo di un page
fault (milioni di cicli di clock) dovuto principalmente alla latenza della prima parola

pagine sufficientemente grandi (da 4KB a 64KB)

i microprocessori embedded hanno una tendenza inversa

posizionamento delle pagine flessibile

tecniche associative

gestione page fault tramite software

algoritmi di piazzamento più intelligenti

overhead trascurabile

tecniche di scrittura appropriate

utilizzo dell’approccio write-back (l’approccio write-through sarebbe troppo costoso)

utilizzo del dirty bit (concetto di dirty page)

Segmentazione
Blocchi di dimensione variabile

Indirizzi non lineari

numero di segmento

offset

Utilizzo di registri di segmento

Supporto di tecniche più potenti per la protezione e la condivisione di uno spazio di indirizzamento comune

Gestione non invisibile al programmatore

Tabella delle pagine
Al fine di ridurre i page fault si utilizzano approcci flessibili per la scelta della posizione delle pagine

schema fully-associative

Come evitare una ricerca sequenziale?

si costruisce una tabella (page table) che contiene la traduzione degli indirizzi virtuali in indirizzi fisici

la page table risiede in memoria centrale

la page table è indicizzata tramite il numero della pagina virtuale

ogni elemento contiene il numero della pagina fisica corrispondente (ammesso che essa sia caricata in memoria)

ogni programma possiede la sua page table

ogni architettura fornisce un registro hardware (page table register) che indica l’indirizzo iniziale della tabella

per adesso assumeremo che la page table sia contigua in memoria

tale registro assieme al PC ed ai registri general purpose costituisce lo “stato” di un programma

Tabella delle pagine (cont.)
creazione dell’indirizzo fisico

Page table register

bit di validità per segnalare i
Virtual address
page fault

31 30 29 28 27 15 14 13 12 11 10 9 8 3 2 1 0

la tabella delle pagine contiene
20 12
la traduzione di ogni possibile
Valid Physical page number
pagina virtuale

non è necessario un campo tag

Esempio

Page table
spazio di indirizzamento virtuale

= 4GB

spazio di indirizzamento fisico 18

= 1GB

If 0 then page is not
present in memory
numero elementi della tabella
delle pagine = 220 29 28 27 15 14 13 12 11 10 9 8 3 2 1 0
Physical address
FIGURE 5.21 The page table is indexed with the virtual page number to obtain the corresponding portion
La dimensione della tabella delle pagine può diventare eccessiva

con un indirizzo virtuale di 32 bit, pagine di 4KB ed elementi della tabella delle pagine di 4B, la dimensione è 4MB

come gestire la presenza di centinaia di programmi in esecuzione?

come gestire indirizzi virtuali a 64 bit?

1.Utilizzo di un registro limite

il registro determina la reale dimensione della tabella

se il numero di pagine virtuali cresce oltre il valore del registro limite occorre aggiungere nuovi elementi

lo spazio di indirizzamento si può espandere in una sola direzione

2.Utilizzo di un doppio registro limite e di due tabelle delle pagine

permette la crescita dello spazio di indirizzamento in due direzioni (stack e heap)

l’utilizzo di due tabelle divide lo spazio di indirizzamento in due

lo spazio da usare viene stabilito in base al bit più significativo dell’indirizzo

tecnica di segmentazione usata dal MIPS

invisibile ai programmatori ma non al sistema operativo

3.Tabella delle pagine invertite

utilizzo di una funzione hash da applicare all’indirizzo virtuale

la tabella delle pagine avrà dimensione pari al numero delle pagine fisiche della memoria principale

processo di ricerca più complesso

4.Tabella delle pagine multilivello

il primo livello (tabella dei segmenti) memorizza grandi blocchi (ad es. da 64 a 256 pagine) chiamati segmenti (anche se invisibili all’utente)

inizialmente si cerca la pagina nella tabella dei segmenti attraverso i bit più significativi

se l’indirizzo del segmento è valido vengono utilizzati i bit alla destra dei bit di segmento per individuare l’elemento della tabella delle pagine puntata
dall’elemento della tabella dei segmenti

permette di utilizzare lo spazio di indirizzi in maniera sparsa

5.Paginazione della tabella delle pagine

la tabella delle pagine deve risiedere nello spazio di indirizzamento virtuale

si devono gestire eventuali loop di page fault

Page fault
In caso di page fault il controllo deve essere trasferito al

sistema operativo (viene generata un’eccezione) che
deve
Virtual page
number
Page table
scoprire dove si trova la pagina richiesta nel livello inferiore Physical page or Physical memory
della gerarchia (solitamente il disco)
Valid disk address
decidere dove copiare la pagina

1
1
A tal fine è necessario tenere traccia della posizione su 1
1
disco di ogni pagina dello spazio di indirizzi virtuale

0
1
1
Il sistema operativo riserva sul disco tutto lo spazio 0
necessario ad un processo (Swap space) al momento 1 Disk storage
1
della sua creazione e inizializza la struttura dati
0
1
potrebbe essere la stessa page table (vedi esempio a fianco)

oppure una struttura ad hoc, corrispondente alla page table dal

punto di vista logico, ma separata dal punto di vista fisico al fine
di memorizzare l’indirizzo sul disco anche delle pagine caricate
in memoria FIGURE 5.22 The page table maps each page in virtual memory to either a page in m
memory or a page stored on disk, which is the next level in the hierarchy. The virtual p
number is used to index the page table. If the valid bit is on, the page table supplies the physical page num
(i.e., the starting address of the page in memory) corresponding to the virtual page. If the valid bit is off,
page currently resides only on disk, at a specifi ed disk address. In many systems, the table of physical p
Calcolatori a.a. 13/14 Dario Bruneo addresses and disk page addresses, while logically one table, is stored in two separate data structures. D
tables are justified in part because we must keep the disk addresses of all the pages, even if they are curren
Page fault (cont.)
Come scegliere la pagina da sostituire?

al fine di minimizzare il numero degli errori si deve scegliere una pagina che con molta probabilità non si userà nel breve periodo

algoritmo LRU

uno schema LRU corretto è troppo costoso

algoritmo LRU approssimato

l’hardware fornisce un bit (bit di utilizzo o riferimento) che viene impostato a 1 ogni volta che si accede ad una pagina

il sistema operativo periodicamente azzera tutti i bit di utilizzo

solo quelli effettivamente utilizzati verrano ripristinati a 1

analizzando questi bit il sistema operativo determina quali pagine siano state utilizzate in un certo periodo

la scelta della pagina da sostituire avviene tra quelle con bit pari a 0 (ad es. in maniera casuale)

Translation lookaside buffer
La tabella delle pagine deve risiedere nella memoria principale

Ogni accesso alla memoria da parte di un programma richiede almeno il doppio del tempo

un primo accesso alla memoria per consultare la tabella delle pagine

un secondo accesso alla memoria per ottenere il dato richiesto

Anche in questo caso si ricorre al principio di località degli accessi per migliorare le prestazioni

Molti processori moderni contengono una cache speciale che tiene traccia delle traduzioni (degli indirizzi delle pagine) utilizzate più
di recente

Translation lookaside buffer (TLB)

Translation lookaside buffer (cont.)
Dato che il TLB è una cache deve contenere il campo Tag

Poiché in caso di hit del TLB non si accederà alla tabella

TLB
delle pagine, tutti i bit di stato devono essere copiati Virtual page Physical page
number Valid Dirty Ref Tag address
anche nel TLB

1 0 1
1 1 1 Physical memory
1 1 1
Quando viene richiesta una pagina
1 0 1
0 0 0
1 0 1
si cerca il numero della pagina nel TLB

Page table
Physical page
in caso di hit si costruisce l’indirizzo fisico e si pone il bit di Valid Dirty Ref or disk address
riferimento a 1 (in caso di scrittura si pone a 1 anche Dirty)

1 0 1
1 0 0 Disk storage
in caso di miss occorre verificare se si tratti solo di una miss 1 0 0
1 0 1
del TLB o di un vero page fault
0 0 0
1 0 1
nel primo caso si carica la traduzione nel TLB dalla tabella delle 1 0 1
0 0 0
pagine e si ripete l’accesso (si può gestire sia via hardware che 1 1 1
via software)
1 1 1
0 0 0
1 1 1
si deve anche gestire la sostituzione di uno degli elementi già
presenti nel TLB (tecnica write-back)
FIGURE 5.23 The TLB acts as a cache of the page table for the entries that map to physical pages only. The TL
a subset of the virtual-to-physical page mappings that are in the page table. The TLB mappings are shown in color. Because the TLB
nel secondo caso (molto meno frequente) si genera un itpage
must have a tag field. If there is no matching entry in the TLB for a page, the page table must be examined. The page table eith
a physical page number for the page (which can then be used to build a TLB entry) or indicates that the page resides on disk, in w
fault (gestione via software) page fault occurs. Since the page table has an entry for every virtual page, no tag field is needed; in other words, unlike a TLB, a pa
not a cache. Copyright © 2009 Elsevier, Inc. All rights reserved.

Translation lookaside buffer (cont.)
Valori tipici di un TLB

dimensione del TLB: 16-512 elementi

dimensione del blocco: 1-2 elementi della tabella delle pagine (tipicamente 4-8 byte ciascuno)

tempo di hit: da 0,5 a 1 ciclo di clock

penalità di miss: 10-100 cicli di clock

frequenza di miss: 0,01% - 1%

Varie soluzioni progettuali

Piccoli TLB completamente associativi (frequenza di miss bassa)

Grandi TLB con grado di associatività basso

Il TLB del processore Intrinisty FastMATH
Virtual address
31 30 29 14 13 12 11 10 9 3 2 1 0
pagine di 4KB
20 12
TLB con 16 elementi

Valid Dirty Tag Physical page number
=
TLB
=
completamente associativo
TLB hit =
=
=
=
sia dati che istruzioni
20

ogni elemento del TLB è 64 bit
Physical address
Block Byte
Physical address tag Cache index
offset offset
18 8 4 2
Tag: 20 bit

Physical page number: 20 bit

8
12 Data
Validity: 1 bit

Valid Tag
Dirty: 1 bit

Cache
altri bit per la gestione della pagina virtuale

uso di due strutture separate (campo tag e campo data)

=
Cache hit
non necessaria presenza multiplexer
32
Data
FIGURE 5.24 The TLB and cache implement the process of going from a virtual address to a data item in the Intrinsity
Il TLB del processore Intrinisty FastMATH (cont.)
Gestione di una lettura (o scrittura) di tipo write-through nel TLB e nella cache
Virtual address
TLB access
TLB miss No Yes

TLB hit?
exception
Physical address
No Yes
Write?
Try to read data

from cache
No Yes
Write access
bit on?
Write protection
Try to write data
No Yes exception
Cache miss stall to cache
Cache hit?
while read block
Deliver data
to the CPU
Cache miss stall No Yes
Cache hit?
while read block
Write data into cache,

update the dirty bit, and
put the data and the
address into the write buffer

FIGURE 5.25 Processing a read or a write-through in the Intrinsity FastMATH TLB and cache. If the TLB generates a hit, the
Integrazione di TLB, Memoria Virtuale e Cache
Il modello gerarchico impone che un dato non possa trovarsi nella cache a meno che non sia presente anche nella memoria virtuale

Gestione effettuata dal sistema operativo tramite:

scaricamento delle pagine contenute in cache quando tali pagine sono spostate sul disco

aggiornamento della tabella delle pagine e del TLB

Nel migliore dei casi un indirizzo viene tradotto dal TLB e causa una cache hit

Altri possibili (e non possibili) casi
Page
TLB table Cache Possible? If so, under what circumstance?
Hit Hit Miss Possible, although the page table is never really checked if TLB hits.
Miss Hit Hit TLB misses, but entry found in page table; after retry, data is found in cache.
Miss Hit Miss TLB misses, but entry found in page table; after retry, data misses in cache.
Miss Miss Miss TLB misses and is followed by a page fault; after retry, data must miss in cache.
Hit Miss Miss Impossible: cannot have a translation in TLB if page is not present in memory.
Hit Miss Hit Impossible: cannot have a translation in TLB if page is not present in memory.
Miss Miss Hit Impossible: data cannot be allowed in cache if the page is not in memory.
FIGURE 5.26 The possible combinations of events in the TLB, virtual memory system, and
cache. Three of these combinations are impossible, and one is possible (TLB hit, virtual memory hit, cache
Indicizzazione della Cache
Il processore Intrinsity FastMATH indicizza la cache fisicamente con tag fisici (physically addressed cache)

ogni accesso alla cache deve essere preceduto da un accesso al TLB

flush della cache in caso di context switch

Una alternativa è quella di indicizzare la cache virtualmente con tag virtuali (virtually addressed cache)

il TLB è fuori dal cammino critico

problema aliasing

Una via di mezzo consiste nell’indicizzare la cache virtualmente usando però tag fisici

combino gli effetti positivi delle due tecniche precedenti

l’accesso alla cache ed al TLB viene fatto in parallelo

si usa come indice il campo di offset della pagina (che in realtà è un campo fisico perché non viene tradotto)

limitazioni nelle dimensioni della cache e/o nel grado di associatività e relazione stretta con dimensione delle pagine

Interfaccia Hardware/Software
La condivisione della memoria da parte di più processi rende necessario l’utilizzo di meccanismi di protezione. Strumenti di supporto
hardware sono:

bit di accesso

modalità operative (kernel e utente)

accesso solo in lettura (da parte degli utenti) ad alcuni elementi di stato del processore (bit modalità, puntatore a tabella delle pagine, TLB)

meccanismi di cambio modalità (syscall, eret)

Quando il sistema operativo effettua un context switch (ad es. dal processo P1 al processo P2) si deve assicurare che il processo P2
non possa accedere ai dati di P1

se non è presente il TLB basta modificare il registro della tabella delle pagine

se il TLB è presente deve essere invalidato (flush)

per evitare un degrado delle prestazioni (in caso di context switch frequenti) si estende lo spazio di indirizzamento virtuale includendo un identificatore
di processo

nel processore Intrinsity FastMATH si usa il campo ASID (Address Space Identifier) di 8 bit (contenuto in un apposito registro aggiornato dal sistema
operativo) che viene concatenato con il campo tag del TLB

simili problemi potrebbero nascere per la cache

TLB miss e page fault nel MIPS
Il MIPS gestisce le TLB miss via software utilizzando le eccezioni

viene caricato dalla memoria l’elemento della tabella delle pagine e si esegue una seconda volta l’istruzione

restartable instruction

si devono evitare le scritture negli elementi di stato (memoria o registri) agendo sui segnali di controllo
Register CP0 register number Description

EPC 14 Where to restart after exception
Cause 13 Cause of exception
BadVAddr 8 Address that caused exception
Index 0 Location in TLB to be read or written
Random 1 Pseudorandom location in TLB
EntryLo 2 Physical page address and flags
EntryHi 10 Virtual page address
Context 4 Page table address and page number
FIGURE 5.27 MIPS control registers. These are considered to be in coprocessor 0, and hence are
read using m f c 0 and written using m t c 0 . Copyright © 2009 Elsevier, Inc. All rights reserved.
Registri presenti nel coprocessore 0 letti e scritti mediante mfc0 e mtc0

TLB miss e page fault nel MIPS (cont.)
In caso di TLB miss l’hardware del MIPS salva il numero della pagina richiesta nel registro BadVAddr e genera un’eccezione

Il controllo viene trasferito all’indirizzo 0x8000 0000 dove si trova l’handler delle miss del TLB (senza dover controllare il registro
Cause)

Per indicizzare la tabella delle pagine l’hardware del MIPS concatena l’indirizzo dell’inizio della tabella delle pagine e i 18 bit
dell’indirizzo virtuale nel registro Context

L’istruzione tlbwr copia il contenuto del registro EntryLo nell’elemento del TLB puntato dal registro Random

Accesso casuale implementato mediante un contatore a conteggio continuo

TLBmiss:!
!
mfc0! $k1, Context!
lw! $k1,0($k1)!
! mtc0! $k1,EntryLo!
tlbwr!
eret
!
Una miss del TLB richiede circa una decina di cicli di clock

La procedura di gestione delle miss del TLB non controlla il bit di validità (si rende più veloce il caso più frequente)

Quando viene rilanciata l’istruzione, in caso di bit di validità pari a 0 si genera un’eccezione differente (page fault)

Il controllo viene trasferito all’indirizzo 0x8000 0180 scrivendo la causa nel registro Cause

La gestione del page fault prevede di

esaminare l’elemento della tabella delle pagine individuato tramite l’indirizzo virtuale e identificare la posizione su disco della pagina desiderata

scegliere la pagina fisica da sostituire ed eventualmente salvarla (controllo del dirty bit)

avviare la lettura dal disco (passo che richiede milioni di cicli di clock)

Poichè il page fault prevede tempi di gestione molto lunghi, il sistema operativo si predispone per un context switch salva tutto lo
stato del processo attivo, composta da:

tutti i registri (tranne quelli in virgola mobile)

il registro che contiene l’indirizzo della tabella delle pagine

il registro EPC

il registro Cause

Save state
S a v e GPR add i $ k 1 , $ s p , - XCPS I Z E # save spa c e on s t a c k f o r s t a t e
Esempio di routine per la sw $ s p , XCT _SP ( $ k 1 ) # save $ s p on s t a c k
sw $ v 0 , XCT _V0 ( $ k 1 ) # save $ v 0 on s t a c k
gestione dei page fault ...
sw $ r a , XCT _RA ( $ k 1 )
#
#
save
save
$v1 , $a i , $s i , $ t i , . . . on s t a c k
$ r a on s t a c k
Save hi, lo mf h i $v0 # copy Hi
mfl o $v1 # copy Lo
sw $ v 0 , XCT _H I ( $ k 1 ) # save H i v a l ue on s t a c k
sw $ v 1 , XCT _ LO ( $ k 1 ) # save Lo v a l ue on s t a c k
Save exception mf c0 $a0 , $c r # copy cause r eg i s t e r
registers sw $ a 0 , XCT _CR ( $ k 1 ) # save $ c r v a l u e on s t a c k
... # save $v1 , . . . .
mf c0 $a3 , $s r # copy s t a t us r eg i s t e r
sw $ a 3 , XCT _SR ( $ k 1 ) # save $s r on s t a c k
Set sp mo v e $sp , $k1 # s p = s p - XCPS I Z E
Enable nested exceptions

and i $ v 0 , $ a 3 , MASK1 # $ v 0 = $ s r & MASK1 , e n a b l e e x c e p t i o n s
mt c0 $v0 , $s r # $ s r = v a l u e t h a t e n a b l e s e x c e p t i on s
Call C exception handler

Se t $gp mo v e $ g p , GP I N I T # s e t $g p t o po i n t t o h e a p a r e a
mo v e $a0 , $sp # a r g1 = po i n t e r t o e x c ep t i on s t a c k
Ca l l C code jal x cp t _de l i v e r # c a l l C c od e t o h a nd l e e x c e p t i on
Restoring state
Re s t o r e mo s t mo v e $a t , $sp # t emp o r a r y v a l u e o f $ s p
GPR , h i , l o lw $ r a , XCT _RA ( $ a t ) # r e s t o r e $ r a f r om s t a c k
... # r es t o r e $ t 0 , . . . . , $a1
lw $ a 0 , XCT _A0 ( $ k 1 ) # r e s t o r e $ a 0 f r om s t a c k
Restore status lw $v0 , XCT _SR ( $ a t ) # l o a d o l d $ s r f r om s t a c k
register li $v1 , MASK2 # ma s k t o d i s a b l e e x c e p t i o n s
and $v0 , $v0 , $v1 # $ v 0 = $ s r & MASK2 , d i s a b l e e x c e p t i o n s
mt c0 $v0 , $s r # se t s t a t us r eg i s t e r
Exception return
Re s t o r e $ s p lw $ s p , XCT _SP ( $ a t ) # r e s t o r e $ s p f r om s t a c k
and r e s t o f lw $ v 0 , XCT _V0 ( $ a t ) # r e s t o r e $ v 0 f r om s t a c k
GPR u s e d a s
t empo r a r y lw $ v 1 , XCT _V1 ( $ a t ) # r e s t o r e $ v 1 f r om s t a c k
r eg i s t e r s lw $ k 1 , XCT _EPC ( $ a t ) # c o p y o l d $ e p c f r om s t a c k
lw $ a t , XCT _AT ( $ a t ) # r e s t o r e $ a t f r om s t a c k
Re s t o r e ERC mt c0 $k1 , $epc # r es t o r e $epc
and r e t u r n eret $ra # r e t u r n t o i n t e r r up t ed i ns t r uc t i on
FIGURE 5.28 MIPS code to save and restore state on an exception. Copyright © 2009 Elsevier, Inc. All rights reserved.
Schema comune per le gerarchie di memoria
Parametri tipici

! Typical values Typical values Typical values for Typical values

Feature for L1 caches for L2 caches paged memory for a TLB
Total size in blocks 250–2000 15,000–50,000 16,000–250,000 40–1024
!
Total size in kilobytes 16–64 500–4000 1,000,000–1,000,000,000 0.25–16
Block size in bytes 16–64 64–128 4000–64,000 4–32
!Miss penalty in clocks 10–25 100–1000 10,000,000–100,000,000 10–1000
Miss rates (global for L2) 2%–5% 0.1%–2% 0.00001%–0.0001% 0.01%–2%
!
FIGURE 5.29 The key quantitative design parameters that characterize the major elements of memory hierarchy in a
computer. These are typical values for these levels as of 2008. Although the range of values is wide, this is partially because many of the values
thatDa
haveun
shifted
puntooverdi time
vistaare related; for
qualitativo leexample, as caches become
scelte progettuali larger per
sono simili to overcome largerdella
tutti i livelli missgerarchia

penalties, block sizes also grow. Copyright ©
2009 Elsevier, Inc. All rights reserved.
1. Dove può essere posizionato un blocco?

2. Come si trova un blocco?

3. Quale blocco deve essere sostituito in caso di miss?

4. Cosa succede in caso di scrittura?

Schema comune per le gerarchie di memoria (cont.)
Modello delle tre C

Compulsory miss

Capacity miss

Conflict miss
10%
! 9%
! 8% One-way Compulsory miss pari allo 0,006% non visibili

! 7%
Two-way
! 6%
Miss rate Four-way
! 5%
per type
! 4%
! 3%
! 2%
Capacity
! 1%
0%
4 8 16 32 64 128 256 512 1024
Cache size (KB)
FIGURE 5.31 The miss rate can be broken into three sources of misses. This graph shows
the total miss rate and its components for a range of cache sizes. This data is for the SPEC2000 integer and
floating-point benchmarks and is from the same source as the data in Figure 5.30. The compulsory miss
component is 0.006% and cannot be seen in this graph. The next component is the capacity miss rate, which
Schema comune per le gerarchie di memoria (cont.)
Ogni modifica che può potenzialmente migliorare la frequenza di miss può anche influenzare in maniera negativa le prestazioni
globali

Combinazione di effetti positivi e negativi
Possible negative
Design change Effect on miss rate performance effect
Increase cache size Decreases capacity misses May increase access time
Increase associativity Decreases miss rate due to conflict May increase access time
misses
Increase block size Decreases miss rate for a wide range of Increases miss penalty. Very large
block sizes due to spatial locality block could increase miss rate
FIGURE 5.32 Memory hierarchy design challenges. Copyright © 2009 Elsevier, Inc. All rights
reserved.

AMD Barcelona Vs. Intel Nehalem
Characteristic Intel Nehalem AMD Opteron X4 (Barcelona)

Virtual address 48 bits 48 bits
Physical address 44 bits 48 bits
Page size 4 KB, 2/4 MB 4 KB, 2/4 MB
TLB organization 1 TLB for instructions and 1 TLB for 1 L1 TLB for instructions and 1 L1 TLB for
data per core data per core
Both L1 TLBs are four-way set Both L1 TLBs fully associative, LRU
associative, LRU replacement replacement
The L2 TLB is four-way set 1 L2 TLB for instructions and 1 L2 TLB for
associative, LRU replacement data per core
L1 I-TLB has 128 entries for small Both L2 TLBs are four-way set associative,
pages, 7 per thread for large pages round-robin
L1 D-TLB has 64 entries for small Both L1 TLBs have 48 entries
pages, 32 for large pages Both L2 TLBs have 512 entries
The L2 TLB has 512 entries TLB misses handled in hardware
TLB misses handled in hardware
FIGURE 5.38 Address translation and TLB hardware for the Intel Nehalem and AMD
Opteron X4. The word size sets the maximum size of the virtual address, but a processor need not use all
bits. Both processors provide support for large pages, which are used for things like the operating system
or mapping a frame buffer. The large-page scheme avoids using a large number of entries to map a single
object that is always present. Nehalem supports two hardware-supported threads per core (see Section 7.5
in Chapter 7). Copyright © 2009 Elsevier, Inc. All rights reserved.
AMD Barcelona Vs. Intel Nehalem (cont.)
Characteristic Intel Nehalem AMD Opteron X4 (Barcelona)

L1 cache organization Split instruction and data caches Split instruction and data caches
L1 cache size 32 KB each for instructions/data per 64 KB each for instructions/data
core per core
L1 cache associativity 4-way (I), 8-way (D) set associative 2-way set associative
L1 replacement Approximated LRU replacement LRU replacement
L1 block size 64 bytes 64 bytes
L1 write policy Write-back, Write-allocate Write-back, Write-allocate
L1 hit time (load-use) Not Available 3 clock cycles
L2 cache organization Unified (instruction and data) per core Unified (instruction and data) per core
L2 cache size 256 KB (0.25 MB) 512 KB (0.5 MB)
L2 cache associativity 8-way set associative 16-way set associative
L2 replacement Approximated LRU replacement Approximated LRU replacement
L2 hit time Not Available 9 clock cycles
L3 cache organization Unified (instruction and data) Unified (instruction and data)
L3 cache size 8192 KB (8 MB), shared 2048 KB (2 MB), shared
L3 cache associativity 16-way set associative 32-way set associative
L3 replacement Not Available Evict block shared by fewest cores
L3 hit time Not Available 38 (?)clock cycles
FIGURE 5.39 First-level, second-level, and third-level caches in the Intel Nehalem and
Calcolatori a.a. 13/14 AMD Opteron X4 2356 (Barcelona).
Dario BruneoCopyright © 2009 Elsevier, Inc. All rights reserved.

Calcolatori 10 La Memoria

Caricato da

Informazioni sul documento

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

Calcolatori 10 La Memoria

Caricato da

Copyright:

Formati disponibili

Università degli Studi di Messina

Dipartimento di Ingegneria Elettronica, Chimica e Ingegneria Industriale

Eventuali errori o segnalazioni possono essere inviati all’indirizzo dbruneo@unime.it

Alcune figure sono tratte da:

Patterson, Hennessy “Struttura e progetto dei Calcolatori” 3a edizione Zanichelli

Calcolatori a.a. 13/14 Dario Bruneo

Vi sono tre aspetti principali nella progettazione della memoria di un calcolatore

Utilizzo di differenti tecnologie

Calcolatori a.a. 13/14 Dario Bruneo

cicli (località temporale)

Calcolatori a.a. 13/14 Dario Bruneo

Utilizzo di differenti tecnologie

differenze in termini di dimensioni/velocità/costo

Tecnologia Tempo di accesso tipico $ per GB (2008)

SRAM 0,5 - 2,5 ns $2000-$5000

Dischi magnetici 5.000.000 - 20.000.000 ns $0,2-$2

Memorie flash 5.000 - 20.000 ns $4-$10

Calcolatori a.a. 13/14 Dario Bruneo

Il principio di località viene sfruttato strutturando la memoria di un calcolatore in maniera gerarchica

la memoria più veloce viene posta più vicina al processore

Fastest Memory Smallest Highest SRAM

Slowest Memory Biggest Lowest Magnetic disk

unità minima di informazione scambiabile

! Size of the memory at each level

Penalità di miss Data is transferred

Il termine Cache deriva da Caché, che in francese vuol dire nascosto

la memoria cache ed il suo funzionamento sono, infatti, generalmente trasparenti al programmatore

Calcolatori a.a. 13/14 Dario Bruneo

Principio di funzionamento di una semplice

Blocchi composti da una sola parola

Cosa succede quando un elemento (Xn) viene richiesto

La parola contenente Xn viene prelevata dal livello di X3 X3

Calcolatori a.a. 13/14 Dario Bruneo

Sorgono le seguenti problematiche

come si fa a sapere se un dato è presente nella cache?

ammesso che esso sia contenuto nella cache come si fa a trovarlo?

quanto costano le operazioni di ricerca?

direct mapped cache

fully associative cache

set associative cache

Calcolatori a.a. 13/14 Dario Bruneo

utilizzo di tag contenenti la parte superiore dell’indirizzo

00001 00101 01001 01101 10001 10101 11001 11101

Si consideri la seguente Index V Tag Data Index V Tag Data

Index V Tag Data Index V Tag Data

essendo l’indirizzamento di tipo byte-addressing

cache possa contenere 2m parole

2n x (dimensione blocco + dimensione tag + bit_validità) =

Per convenzione nel calcolo della dimensione della cache

a quale blocco corrisponde l’indirizzo 1200 (espresso in byte)

Indirizzo del dato in byte

Nel caso in esame il blocco corrispondente all’indirizzo 1200 è:

Calcolatori a.a. 13/14 Dario Bruneo

Blocchi di dimensioni maggiori sfruttano

Blocchi troppo grandi però riducono il numero di

tempo di trasferimento dell’intero blocco

early restart (soprattutto per la Instruction Memory)

requested word first

Calcolatori a.a. 13/14 Dario Bruneo

In caso di cache hit l’esecuzione procede normalmente

Esempio: cache istruzioni

Inviare l’indirizzo dell’istruzione (PC - 4) alla memoria

Comandare la memoria con un’operazione di lettura

Far ripartire l’esecuzione dell’istruzione dalla fase di fetch
