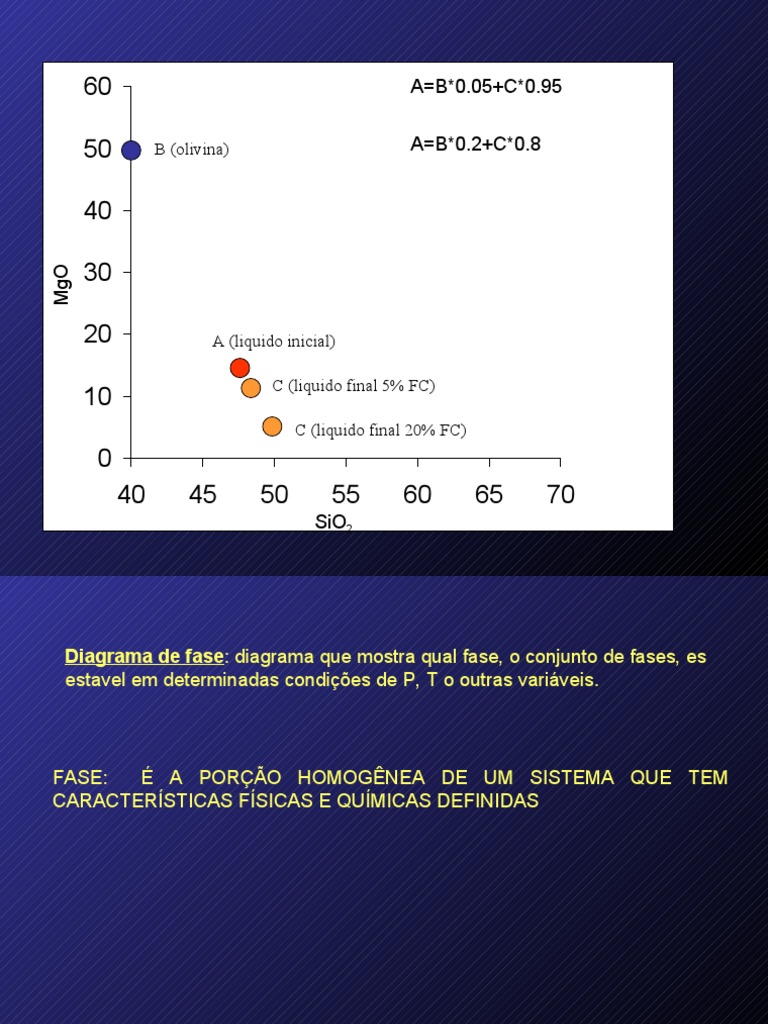

60 A=B*0.05+C*0.

95

50 B (olivina) A=B*0.2+C*0.8

40

30
MgO

20 A (liquido inicial)

C (liquido final 5% FC)

10
C (liquido final 20% FC)
0
40 45 50 55 60 65 70
SiO2
Diagrama de fase: diagrama que mostra qual fase, o conjunto de fases, es
estavel em determinadas condições de P, T o outras variáveis.

FASE: É A PORÇÃO HOMOGÊNEA DE UM SISTEMA QUE TEM

CARACTERÍSTICAS FÍSICAS E QUÍMICAS DEFINIDAS
Grau de liberdade, o Variância, de um sistema representa o numero de
parâmetros de um sistema que podemos variar independentemente sem
variar o numero das fases presentes no sistema.

Regra das Fases o de Gibbs

V = C+2-F
Onde
V= graus de liberdades, o Variância
C= Componentes
F= Fases
2= representa o número de variáveis intensivas (T e P) que influenciam o
equilibrio do sistema
No caso dos diagramas de estado T-X, que mostram a variação da
composição (X) com a temperatura (T), e que se referem a pressão (P)
costante, a Regra das Fases muda a

V = C+1-F
Onde
V= graus de liberdades, o Variância
C= Componentes
F= Fases
1= representa o número de variáveis intensivas (nesse caso T) que
influenciam o equilíbrio do sistema
Construção experimental dos
diagramas de fases a P=1atm.
Liquidus - The line separating the field of all liquid from that of liquid plus crystals.

Solidus - The line separating the field of all solid from that of liquid plus crystals.

Eutectic point - the point on a phase diagram where the maximum number of
allowable phases are in equilibrium. When this point is reached, the temperature
must remain constant until one of the phases disappears. A eutectic is an invariant
point.

Peritectic point - The point on a phase diagram where a reaction takes place
between a previously precipitated phase and the liquid to produce a new solid
phase. When this point is reached, the temperature must remain constant until the
reaction has run to completion. A peritectic is also an invariant point.

Intermediate compound - A phase that has a composition intermediate between

two other phases.

Congruent melting - melting wherein a phase melts to a liquid with the same
composition as the solid.

Incongruent melting - melting wherein a phase melts to a liquid with a composition

different from the solid and produces a solid of different composition to the original
solid.
Eutético vem do grego Eutektos e significa “de fusão mais facil”

Ponto eutético: ponto invariante, no qual coexistem dois sólidos e um líquido

e representa o ponto de fusão de mais baixa temperatura (temperatura
eutética)

REAÇÃO PERITÉTICA: Envolve três fases em equilíbrio

A + Líquido  B

Uma fase sólida mais uma fase líquida transforma-se numa outra fase sólida
No processo de cristalização e de fusão parcial em equilíbrio em um sistema
fechado, a composição final do sistema será a mesma da composição inicial do
sistema.

T > T1  all liquid

T1 - TE  liquid + A
at TE  liquid + A + B
T < TE  A + B all solid

V = C +1 - F
Processo de cristalização congruente

T2
% crystals of A = b/(a + b) x 100
% liquid = a/(a + b) x 100

T3
% crystals of A = d/(d + c) x 100
% liquid = c/(c + d) x 100

V = C +1 - F
Processo de fusão congruente

< TE -- all solid A + B

at TE -- Liquid + A + B
TE - T1 -- Liquid + A
T > T1 -- all Liquid
 O sistema Di-An aproxima a composição do manto

1. A composição X esfria para chegar ao liquidus, onde começa a cristalizar An

2. A cristalização de An continua e muda a composição do liquido para o Di
3. Quando T=1274 °C, o liquido tem composição eutética; Di começa a
cristalizar. No há mudança de temperatura o composição das 3 fases até o
liquido cristalizar completamente.
4. Às Temperaturas < 1274 °C, só os cristais de An e Di são presentes

X
Processo de cristalização incongruente em equilíbrio
Cristalização da composição X

at 1700oC
%Fo crystals = [b/(a + b)] x 100
%liquid = [a/(a + b)] x 100
A Temperatura peritética
(Tp=1580o C) as três fases são
em equilíbrio, Forsterita (Fo),
liquido, e enstatita (En). Em
esse ponto Fo reage com o
líquido e produzi En:

Mg2SiO4 + SiO2 = 2MgSiO3

Depois o líquido acabar o

sistema è frmado por Fo+En

%Fo crystals = [d/(c + d)] x 100

%En crystals = [c/(c + d)] x 100
Cristalização da composição Y

A T=1650oC começa a
cristalizar Fo, até a
composição do líquido chegar
no ponto peritéctico P
(Tp=1580oC).
A Tp o líquido vai reagir com a
Fo precedentemente crista-
lizada para produzir En.
Quando a reação acabar a
única fases è Enstatita.

A enstatita funde de forma

incongruente, gerando
Forsterita + liquido
Cristalização da composição Z

A T de aproximadamante
1600oC começa a cristalizar
Fo. O líquido muda
composição até chegar ao
peritético P, onde o mesmo
líquido começaa reagir com
Fo. Quando a reação acabar,
ainda fica disponível líquido.
Diminuindo a T começa a
cristalizar Em, o líquido muda
composição até chegar ao
ponto eutético E. Aqui
começa a cristalizar Qz junto
com Em até líquido acabar.
Processo de cristalização fraccionada

Um líquido de composição X
cristaliza Fo. Os cristais de Fo
são afastado do sístema,
assim que a composição do
sistema è igual à composição
do líquido. Nesse caso,
quando o sistema chega a
Tp=1580oC, não hà Fo
disponivel para reagir com o
líquido. O líquido (e o sistema)
de composição P continua a
esfriar com a cristalização de
En até chegar ao eutético E,
onde começa a cristalizar Qz.
O produto final consiste de Qz
e Em.
 1. Cool liquid X to liquidus;
En begins to crystallize P = 1 atm
2. Liquid changes composition as
En is removed; liquid cools to Liquid
eutectic, E; silica crystallizes.
3. Temperature remains constant until
liquid is completely crystallized X
4. Crystalline En + silica cool
Temperature

Forsterite + Liquid P

E
Enstatite + Liquid

Forsterite + Enstatite
Enstatite + Silica

Fo En SiO2
 1. Cool Y to liquidus; Fo crystallizes
P = 1 atm
2. Removal of Fo causes
Y
L to change composition
3. L reaches peritectic, P; Fo Liquid
reacts with L to form En
4. Fo is consumed in reaction
5. En crystallizes as L moves to
eutectic composition, E Forsterite + Liquid
Temperature

E
6. En + silica crystallize at
eutectic until L is consumed Enstatite + Liquid
7. Crystalline En + silica cool
Forsterite + Enstatite
Enstatite + Silica

Fo En SiO2
 Z
1. Cool Z to liquidus;
P = 1 atm
Fo crystallizes

Liquid
2. Removal of Fo causes
L to change composition
3. L reaches peritectic, P; Fo
reacts with L to form En
Temperature

Forsterite + Liquid P

4. L is consumed in reaction E
5. Fo + En cool Enstatite + Liquid

Forsterite + Enstatite
Enstatite + Silica

Fo En SiO2
 Soluções sólidas
Albita pura funde (o cristaliza) a 1118oC
Anortita pura funde (o cristaliza) a 1500oC

Um líquido de composição Ab50-

An50 começa a cristalizar a
1410oC e será cristalizado
completamente a 1220oC

O primeiro cristal a se formar

tem a composição B Ab10An90
A aproximadamente 1220oC o
líquido acaba (ponto E) e o
produto cristalino final (ponto F)
tem uma composição Ab50An50
igual ao sistema inicial.
Soluções sólidas

T=1395oC
% solid (with composition D) =
[x/(x + y)] x 100
% liquid (with composition C) =
[y/(x + y)] x 100
 Cristalização em equilíbrio das plagioclasas

1. Líquido de composição X (An61) esfria até o líquidus

2. Começam a se formar cristais de composição aproximadamente An87

3. Cristais têm Ca/Na mais grande que o líquido; precipitação dos cristais muda a
composição do líquido para termos mais ricos em Na (mais sódicos)
X
4. relação Ca/Na nos P=1 atm
cristais e no líquido
diminui com diminuir a
temperatura; a proporção
de cristais aumenta com
diminuir o líquido.

5. Cristais de An61 esfriam

sem mudar mais a
composição.
Composição do
primero cristal
Composição do
ultimo cristal

PowerPoint® presentation Composição do

by Kenneth E. Windom ultimo liquido
Plagioclaso zonado
Exolução nos feldspatos

A temperaturas <650oC, em
correspondência da línea de
solvus, a solução sólida no è
estável. Nesse caso acontece o
processo de exolução que è
uma reação sub-solidus.
O feldspato alcalino X, a
T=750oC, tem uma composição
X de 70% ortooclasio e 30%
albite (Or70Ab30).
A T=590oC esse feldspato não
è mais estável e começa a
exolver em dois fases
diferentes: um feldspato de
composição do ponto B
(Or32Ab68) que coexiste com o
feldspato de composição do
ponto A (Or70Ab30).
A imagem (ca de 5mm) mostra a estrutura de pertita, resultado da imiscibilidade
dos dois feldspatos em baixas temperaturas
Este sistema aproxima a composição do manto
O ponto eutético tem composição An43Fo10Di47
1. For bulk composition X, liquid cools to liquidus at 1600°C
2. Fo begins to crystallize P = 1 atm
3. Liquid composition moves
directly away from Fo
4. Liquid composition reaches cotectic;
Di begins to crystallize with Fo

X
1. For bulk composition X, liquid cools to liquidus at 1600°C
2. Fo begins to crystallize P = 1 atm
3. Liquid composition moves
directly away from Fo
4. Liquid composition reaches cotectic;
Di begins to crystallize with Fo
5. Co-precipitation of Fo + Di causes
liquid composition to move down
cotectic curve

X
1. For bulk composition X, liquid cools to liquidus at 1600°C
2. Fo begins to crystallize P = 1 atm
3. Liquid composition moves
directly away from Fo
4. Liquid composition reaches cotectic;
Di begins to crystallize with Fo
5. Co-precipitation of Fo + Di causes
liquid composition to move down
cotectic curve

X
1. For bulk composition X, liquid cools to liquidus at 1600°C
2. Fo begins to crystallize P = 1 atm
3. Liquid composition moves
directly away from Fo
4. Liquid composition reaches cotectic;
Di begins to crystallize with Fo
5. Co-precipitation of Fo + Di causes
liquid composition to move down
cotectic curve

X
1. For bulk composition X, liquid cools to liquidus at 1600°C
2. Fo begins to crystallize P = 1 atm
3. Liquid composition moves
directly away from Fo
4. Liquid composition reaches cotectic;
Di begins to crystallize with Fo
5. Co-precipitation of Fo + Di causes
liquid composition to move down
cotectic curve
6. Liquid composition
reaches ternary eutectic at
1270°C; An begins to
crystallize with Di + Fo
7. Liquid is consumed;
An + Di + Fo cool
below 1270°C

X
Sistema granítico
