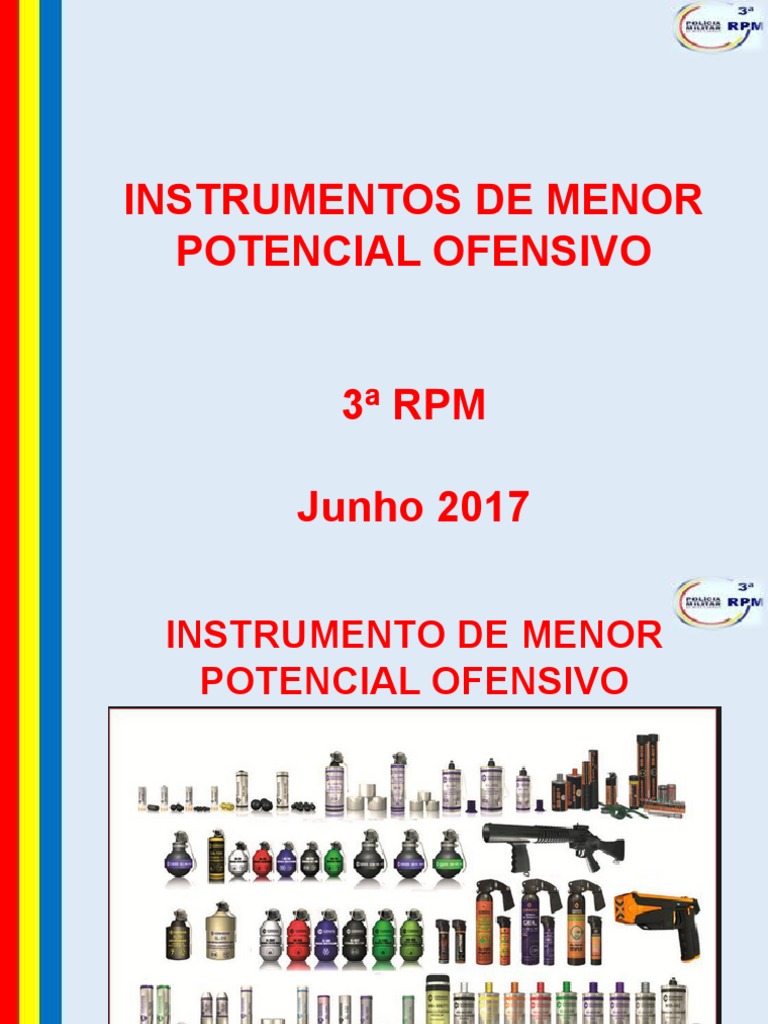

PEIE

INSTRUMENTOS DE MENOR
POTENCIAL OFENSIVO
3ª RPM
Junho 2017
INSTRUMENTO DE MENOR
POTENCIAL OFENSIVO
O IMPO PODE LEVAR À LETALIDADE?
MODELO DO USO DIFERENCIADO DE FORÇA
INSTRUMENTO DE MENOR POTENCIAL OFENSIVO
IMPORTANTE
É Legítimo o uso de IMPO somente contra RESISTENTES ATIVOS!
E nos casos de RESISTÊNCIA PASSIVA em que não há outra

forma de resolver a situação?
Veja o vídeo a seguir e reflita:

CONCEITO
CONJUNTO DE ARMAS, MUNIÇÕES E EQUIPAMENTOS (RECURSOS)
DESENVOLVIDOS COM A FINALIDADE DE PRESERVAR VIDAS E MINIMIZAR
DANOS À INTEGRIDADE FÍSICA DAS PESSOAS ENVOLVIDAS.

PISTOLA DE EMISSÃO DE IMPULSO
ELÉTRICO - PEIE
PISTOLA DE EMISSÃO DE IMPULSO ELÉTRICO - PEIE
CONCEITO
São armas de condutibilidade elétrica, que atuam sobre o sistema
neuromuscular, causando desorientação, fortes contrações musculares
e queda do indivíduo submetido aos seus efeitos, incapacitando-o,
momentaneamente, enquanto estiver sob a ação do dispositivo elétrico.
Trata-se de um IMPO capaz de, instantaneamente, paralisar e derrubar

uma pessoa de qualquer constituição física, estando ela ou não sob
efeito de álcool ou drogas. O princípio de ação da arma tem como base a
incapacitação neuromuscular (INM) por meio de impulsos elétricos.
REGRAS BÁSICAS DE SEGURANÇA

- A arma de condutividade elétrica, principalmente quando
carregada com um cartucho, não deve ser apontada para
pessoa alguma, a não ser que você deseje atingi-la com um
disparo;
- O cartucho deve sempre ser direcionado para um local seguro;
- Mantenha o dedo fora do gatilho E CONTROLE A DIREÇÃO DA
ARMA, assim como em qualquer outra arma;
- A mira Laser não deve ser apontada para os olhos de pessoa
alguma.
REGRAS BÁSICAS DE SEGURANÇA
- Durante o treinamento, todos os alunos serão responsáveis

pela segurança da equipe. Qualquer situação de perigo deve
ser imediatamente relatada ao instrutor, devendo ser emitido o
comando verbal:
“PÁRA TUDO/CONGELA/PAROU-PAROU”!
CUIDADO!!!!!!!!!
PRODUTO CONTROLADO PELO EXÉRCITO BRASILEIRO
PORTARIA 006, D LOG, de 29 de Novembro de 2007

PRODUTO CONTROLADO PELO EXÉRCITO BRASILEIRO
PORTARIA 006, D LOG, de 29 de Novembro de 2007

APRESENTAÇÃO DA TECNOLOGIA
CARACTERÍSTICAS COMUNS
TASER E SPARK
Modelo M-26
Modelo DSK-700
TECNOLOGIA
“Armas de Pressão por Ação de Gás Comprimido”, mas também

podem ser denominadas como Armas de Condução de Energia;
Armas Paralisantes; Pistolas Elétricas e até, por uma
denominação tecnicamente incorreta, de Armas de Choque.
TECNOLOGIA
TECNOLOGIA
ATUAÇÃO DO ARMAMENTO
As armas de emissão de impulsos elétricos agem no Sistema

Nervoso Sensorial e Sistema Nervoso Motor, fazendo com que o
cérebro pare, momentaneamente, de controlar os músculos e
consequentemente os movimentos do corpo.
APARELHOS DE CHOQUE ELÉTRICO X PEIE
Aparelhos de Choque Elétrico - Agem no Sistema Nervoso

Sensorial, causando dor e não são capazes de causar uma
Incapacitação NeuroMuscular. Pessoas muito fortes, ou sob o
efeito de drogas e, ou, álcool, podem ser imunes aos aparelhos
de choque elétrico.
PEIE Age no Sistema Nervoso Sensorial e, também, no Sistema

Nervoso Motor; Paralisando e derrubando IMEDIATAMENTE
qualquer pessoa, não importando quão forte, treinada, ou mesmo
drogada ou embriagada, ela esteja.
A tecnologia das PISTOLAS DE EMISSÃO DE IMPULSOS

ELÉTRICOS não se baseia somente na dor para gerar a
incapacitação, mas, sim, na INM (Incapacitação NeuroMuscular).
Os impulsos elétricos emitidos pelas PEIE são do mesmo

formato das ondas cerebrais, entretanto não portam comandos
para o cérebro – são apenas impulsos – e, assim, “engana” o
corpo humano que, durante o período de cada disparo, não
recebe os “comandos” do cérebro.
Não é a voltagem que é

perigosa, mas, sim, a
amperagem.
Mãe e filha experimentando

1.000.000 (um milhão) de volts
em um gerador Van De Graaff no
Museu de Ciência.
COMPARAÇÕES
110 Volts
TOMADA DE
PAREDE
16 Ampere
LÂMPADA DE
1 Ampere
ÁRVORE DE NATAL
0,0036 Ampere - TASER

PEIE
0,0028 Ampere - SPARK
INFORMAÇÕES IMPORTANTES
- A eletricidade deve ser capaz de fluir entre os dardos ou

eletrodos;
- Quanto maior for a abertura entre os dardos, maior será a
eficiência;
- A eletricidade não passará para a pessoa que entrar em
contato com o alvo, a não ser que esta toque entre os dardos
(Arco Voltaico) ou diretamente neles;
- A eletricidade penetra por roupas e alguns materiais
balísticos.
PRINCÍPIO DE AÇÃO
É equipada com cartucho composto por fios metálicos e dois

dardos com as pontas em formato de arpão. Os fios ligam os
dardos à arma e transmitem a esses as ondas dos impulsos. Os
dardos, por sua vez, transmitem as ondas ao corpo do atingido.
O corpo interpreta as suas ondas como se fossem ordens do
cérebro, pois as ondas são idênticas. Contudo, os impulsos do
cérebro carregam informações (comandos) para o sistema
nervoso motor. Como nos impulsos dessa arma não existem
informações, a pessoa atingida perde a coordenação de todo o
conjunto de movimentos voluntários.
FUNCIONAMENTO
A arma é alimentada por pilhas AA; utilizam cartuchos

descartáveis, com alcances variados, que contêm os dardos
fixados a um fio de metal com revestimento isolante, entretanto,
podem ser usadas como armas de contatos, com ou sem o
cartucho acoplado, basta encostar a ponta da arma na pessoa a
ser imobilizada e acionar o gatilho.
FUNCIONAMENTO
Para se conseguir a chamada INM, basta que os dardos atinjam

dois pontos do corpo (Arco Voltaico). O pico de voltagem no
contato com o corpo é de 5.000v (cinco mil Volts). A VOLTAGEM
NÃO É PERIGOSA, MAS, SIM, A AMPERAGEM. Armas de emissão
de impulsos elétricos emitem alta voltagem e baixa amperagem.
- Amperagem Spark - 0,0028 Ampere

- Amperagem Taser - 0,0036 Ampere
FUNCIONAMENTO
A cada acionamento do gatilho, a pistola irá gerar um ciclo de

disparo de 05 (cinco) segundos. Qualquer novo acionamento do
gatilho neste intervalo não influenciará no ciclo da arma.
Modelo Spark – A cada ciclo de 5s deve-se pressionar o gatilho

novamente para iniciar um novo ciclo.
Modelo Taser - A cada ciclo de 5s deve-se continuar com o dedo

no gatilho para continuar um novo ciclo.
FUNCIONAMENTO
Para interromper imediatamente qualquer ciclo de descarga de

impulsos elétricos da arma, EM QUALQUER SITUAÇÃO, basta que
o operador mova a trava de segurança para a posição “travada”
(para BAIXO TASER) ou (para CIMA SPARK).
IMPORTANTE!!!!!!!!!
A ARMA SÓ DEVERÁ SER DESTRAVADA QUANDO O SEU USO

FOR IMINENTE.
SISTEMA DE TRAVAMENTO
SPARK:
- Arma ligada/destravada o laser acende (Trava de segurança
para baixo).
- Arma desligada/travada o laser apaga (Trava de segurança
para cima).
TASER:
- Arma ligada/destravada o laser acende (Trava de segurança
para cima).
- Arma desligada/travada o laser apaga (Trava de segurança
para baixo).
ALIMENTAÇÃO DE ENERGIA
- As pilhas podem ser recarregadas diretamente através do Dataport

ou inseridas na bandeja do carregador;
- Se todas as pilhas forem instaladas com a polaridade invertida,

poderá ocorrer um curto-circuito no sistema;
- Recomenda-se não carregar as pilhas simultaneamente na bandeja

do carregador e através do Dataport;
O modelo Taser utiliza 8 Pilhas AA recarregáveis 2500mAh.

O modelo Spark utiliza 4 baterias recarregáveis 3,6V 800mAh.
MANUTENÇÃO
Sempre que necessário, limpe o local dos cartuchos com um pano

seco. Tiros múltiplos podem causar acúmulo de carbono.
SISTEMA DE AUDITORIA
- É obrigatório o registro, em livro próprio, de toda entrega e

recebimento, para qualquer finalidade, das armas e/ou
cartuchos, anotando de maneira bem legível, os dados da
arma e de seu detentor.
- Os cartuchos possuem número de série, quando deflagrados,

lançam confetes marcados com mesmo número do cartucho
(somente no modelo Taser).
SISTEMA DE AUDITORIA
- As armas, bem como seus cartuchos, dispõem, ainda, de um chip

interno e de uma saída padrão ethernet. O chip armazena dados dos
últimos disparos como data, hora e tempo em que o gatilho
permaneceu acionado, bem como a temperatura interna da arma no
momento de cada disparo. O armazenamento varia entre os últimos
585 disparos para o modelo M-26(Taser) e 1000 disparos para o DSK-
700(Spark).
- O acesso aos dados se dá pela ligação de um cabo específico,

através do Dataport, a um aparelho externo (DataKit) com software
para transferência dos dados da arma para um computador.
TASER
MODELO M - 26
SEMELHANÇA COM AS ARMAS CONVENCIONAIS

COMPARTIMENTO DE PILHAS (CARREGADOR)

ALIMENTAÇÃO DE ENERGIA TASER

CARTUCHOS TASER
CARTUCHOS TASER
Todos os cartuchos TASER

possuem o acoplamento reversível,
podendo ser colocado na arma em
qualquer posição. Exceto o de cor
laranja, o qual somente poderá ser
colocado na arma observando as
suas setas indicativas para cima.
Isso ocorre devido à distância maior
de alcance desse cartucho bem
como o dardo superior possui maior
inclinação.
CARTUCHOS TASER
Os cartuchos TASER vêm com um

lacre de acrílico para proteção. Seu
propelente é uma cápsula de
nitrogênio, mas seu ignitor é uma
pequena espoleta elétrica, que pode,
de maneira remota, ser acionada pela
energia estática do corpo de uma
pessoa, logo, recomenda-se que todo
cartucho intacto deverá ser
manuseado com o lacre e a
observância do controle de sua
direção.
COMPONENTES DE UM CARTUCHO TASER

Cápsula com Gás Nitrogêneo Dardos
Pino Pontiagudo
Espoleta elétrica
Confetes
APARELHO DE PONTARIA
- Mira fixa de três pontos composta de uma mira laser, a qual
indica o ponto de acerto do dardo superior.
DISPARO DE UM CARTUCHO TASER

SPARK
MODELO DSK - 700


COMPARTIMENTO DE PILHAS (CARREGADOR)

CARTUCHOS SPARK
Para que ocorra a INM, é necessário que os dois dardos

conectem-se no atingido.
E SE ISSO NÃO OCORRER?
Se o suspeito ficar “desconectado” antes de ser contido

(algemado), o policial, assim como os membros da equipe,
deverão imediatamente avaliar a necessidade de um novo
disparo com outro cartucho ou utilizar a PEIE como arma de
contato.
- O policial, durante o disparo e a consequente contenção do

suspeito, deve, dentro do possível, estar atento à integridade
da fiação, pois, se esta partir, o suspeito ficará “desconectado”
com todas as possibilidades de continuar com suas ações.
- O operador pode tocar em qualquer parte do corpo

do suspeito para imobilizá-lo, exceto nos dardos ou
entre eles (arco voltaico).
- A penetração do dardo na pele não é necessária. O arco

voltaico pode “saltar” através da roupa.
- Mire, se possível, onde as roupas estiverem mais justas; as roupas

tendem a ficar mais justas nas costas;
- A eletricidade pode “penetrar” alguns tecidos corporais leves, mas

não todos;
- A penetração máxima do arco voltaico na roupa é de 2,5 cm por dardo;
- Os Dardos, após penetrados na pele, não deverão ser retirados pelo

PM;
- Os cartuchos, após deflagrados, deverão ser entregues na SAT para

descarga.
- A velocidade média dos dardos dos cartuchos é de 60 metros por

segundo (TASER E SPARK). Assim, se o suspeito estiver a dez metros
de distância, este será atingido em cerca de dois décimos de segundo.
Convém lembrar que o tempo de reação de um ser humano a um
estímulo (como, por exemplo, pisar no freio de um automóvel) é de
quatro décimos de segundo.
- Logo, é fácil constatar que os dardos da arma TASER irão atingir o

suspeito muito antes deste ser capaz de esboçar algum tipo de
reação.
TESTES REALIZADOS PELO
INCOR
INSTITUTO DO CORAÇÃO
TESTES REALIZADOS PELO I N C O R
Em mais de 247.000 voluntários humanos, inclusive, criando o “pior

cenário”, especialistas em cardiologia constataram 99% de incapacitação
instantânea em menos de um segundo, e efeitos insignificantes sobre o
ritmo cardíaco e pressão arterial, durante a utilização da PEIE.
Foram também realizados testes específicos em voluntários humanos (52

pessoas) que se submeteram a disparos de 15 segundos contínuos ou a
três disparos de cinco segundos com intervalos de 1 segundo entre cada
disparo.
RESULTADOS:
- Todos os voluntários continuaram respirando durante os disparos;

- Mesmo os disparos de 15 segundos contínuos, simulando o pior
cenário “efeito sanduíche” (transdiafragmático) – não afetaram
significativamente, tanto o volume quanto a frequência respiratória dos
voluntários;
D. Dawes, MD, J.D. Ho, MD, Academy of Emerg Med. Mar 2007;14(3):197-
201.
Quais foram os resultados desta Análise Clínica? O que aconteceu com

os 579 voluntários que receberam disparos?
RESULTADOS:
579 voluntários saudáveis testados, ocorreram as seguintes alterações:

Imediatas: Incoordenação neuromuscular (efeito desejável pela arma)
completa em 99,60%, parcial em 0,4%; alterações visuais parcial 0,04%;
acidentes por queda 0,17%; tonturas, perda de consciência em 0,7%; dor
no peito 0%; dispnéia 0%; lesões definitivas direta 0,0%; arritmias à
palpação pulso 0,0%;
- Nenhum dos voluntários após 48 horas reportaram qualquer sinais ou

sintomas de alterações cardiovasculares.”
MARCAPASSO E DESFIBRILADORES
Marcapassos modernos suportam cargas de desfibriladores até 800

(oitocentas) vezes mais potentes do que a carga emitida pelas armas -
PEIE.
Conclusão:
A carga emitida pelas armas gera INM (Incapacitação Neuromuscular),

mas não afeta a integridade funcional de marcapassos ou desfibriladores
implantados, mesmo quando os dardos são colocados em “sanduíche”
(um dardo na frente e outro atrás) sobre o ponto do tórax onde está o
gerador. O disparo padrão de 5 segundos da arma também não acionou o
choque de DCI (Desfibrilador Cardíaco Implantado).
Qual foi a Conclusão desta Análise Clínica? A PEIE provoca infarto do

miocárdio? Faz mal ao coração?
Conclusões:
“A aplicação não causou danos clínicos detectáveis. As teorias de que a

PEIE induz à morte ou dano no miocárdico não são suportados por
nossos achados. Avaliação ECG e marcadores bioquímicos estão sendo
avaliados logo após a aplicação do mesmo.”
Fonte: 62º Congresso Brasileiro de Cardiologia - São Paulo – SP. Texto

original em: http://congresso.cardiol.br/62/pdf/jornal_08-set07.pdf
e http://www.arquivosonline.com.br/2007/8903/PDF/TL_62_web.pdf
ÁREAS DE APLICAÇÃO CORPORAL

ALVOS DE RISCO
SITUAÇÕES DE RISCO
- Indivíduo em locais altos (risco de queda);
- Indivíduo operando veículos ou máquinas (Perda de

controle do automóvel);
- Ambientes inflamáveis ou explosivos (risco de

chamas ou explosão);
- Indivíduo na água (risco de afogamento);
- Visivelmente grávida (alto risco de dano ao feto em

função da queda e contrações musculares).
ALVOS DE RISCO
- Jamais dispare nos olhos (altíssimo risco de perda

definitiva da visão);
- Áreas-alvo sensíveis (garganta e testículos);
- Visivelmente frágeis, enfermos ou idosos (risco de

dano em função da queda aliado à dificuldade natural
de recuperação de lesão óssea).
USO EFICIENTE DA PEIE

OBRIGADO!
1º TEN PM ANDRADE

PEIE

Caricato da

Informazioni sul documento

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

PEIE

Caricato da

Copyright:

Formati disponibili

INSTRUMENTOS DE MENOR

E nos casos de RESISTÊNCIA PASSIVA em que não há outra

Veja o vídeo a seguir e reflita:

CONJUNTO DE ARMAS, MUNIÇÕES E EQUIPAMENTOS (RECURSOS)

DESENVOLVIDOS COM A FINALIDADE DE PRESERVAR VIDAS E MINIMIZAR

DANOS À INTEGRIDADE FÍSICA DAS PESSOAS ENVOLVIDAS.

Trata-se de um IMPO capaz de, instantaneamente, paralisar e derrubar

REGRAS BÁSICAS DE SEGURANÇA

REGRAS BÁSICAS DE SEGURANÇA

- Durante o treinamento, todos os alunos serão responsáveis

PRODUTO CONTROLADO PELO EXÉRCITO BRASILEIRO

PORTARIA 006, D LOG, de 29 de Novembro de 2007

PRODUTO CONTROLADO PELO EXÉRCITO BRASILEIRO

PORTARIA 006, D LOG, de 29 de Novembro de 2007

“Armas de Pressão por Ação de Gás Comprimido”, mas também

As armas de emissão de impulsos elétricos agem no Sistema

APARELHOS DE CHOQUE ELÉTRICO X PEIE

Aparelhos de Choque Elétrico - Agem no Sistema Nervoso

APARELHOS DE CHOQUE ELÉTRICO X PEIE

PEIE Age no Sistema Nervoso Sensorial e, também, no Sistema

APARELHOS DE CHOQUE ELÉTRICO X PEIE

A tecnologia das PISTOLAS DE EMISSÃO DE IMPULSOS

Os impulsos elétricos emitidos pelas PEIE são do mesmo

Não é a voltagem que é

Mãe e filha experimentando

0,0036 Ampere - TASER

- A eletricidade deve ser capaz de fluir entre os dardos ou

É equipada com cartucho composto por fios metálicos e dois

A arma é alimentada por pilhas AA; utilizam cartuchos

Para se conseguir a chamada INM, basta que os dardos atinjam

- Amperagem Spark - 0,0028 Ampere

A cada acionamento do gatilho, a pistola irá gerar um ciclo de

Modelo Spark – A cada ciclo de 5s deve-se pressionar o gatilho

Modelo Taser - A cada ciclo de 5s deve-se continuar com o dedo

Para interromper imediatamente qualquer ciclo de descarga de

A ARMA SÓ DEVERÁ SER DESTRAVADA QUANDO O SEU USO

- As pilhas podem ser recarregadas diretamente através do Dataport

- Se todas as pilhas forem instaladas com a polaridade invertida,

- Recomenda-se não carregar as pilhas simultaneamente na bandeja

O modelo Taser utiliza 8 Pilhas AA recarregáveis 2500mAh.

Sempre que necessário, limpe o local dos cartuchos com um pano

- É obrigatório o registro, em livro próprio, de toda entrega e

- Os cartuchos possuem número de série, quando deflagrados,

- As armas, bem como seus cartuchos, dispõem, ainda, de um chip

- O acesso aos dados se dá pela ligação de um cabo específico,

SEMELHANÇA COM AS ARMAS CONVENCIONAIS

SEMELHANÇA COM AS ARMAS CONVENCIONAIS

COMPARTIMENTO DE PILHAS (CARREGADOR)

ALIMENTAÇÃO DE ENERGIA TASER

Todos os cartuchos TASER

Os cartuchos TASER vêm com um

COMPONENTES DE UM CARTUCHO TASER

DISPARO DE UM CARTUCHO TASER

MODELO DSK - 700

SEMELHANÇA COM AS ARMAS CONVENCIONAIS

SEMELHANÇA COM AS ARMAS CONVENCIONAIS

COMPARTIMENTO DE PILHAS (CARREGADOR)

Para que ocorra a INM, é necessário que os dois dardos

E SE ISSO NÃO OCORRER?

Se o suspeito ficar “desconectado” antes de ser contido

- O policial, durante o disparo e a consequente contenção do

- O operador pode tocar em qualquer parte do corpo

- A penetração do dardo na pele não é necessária. O arco

- Mire, se possível, onde as roupas estiverem mais justas; as roupas
