AULA1

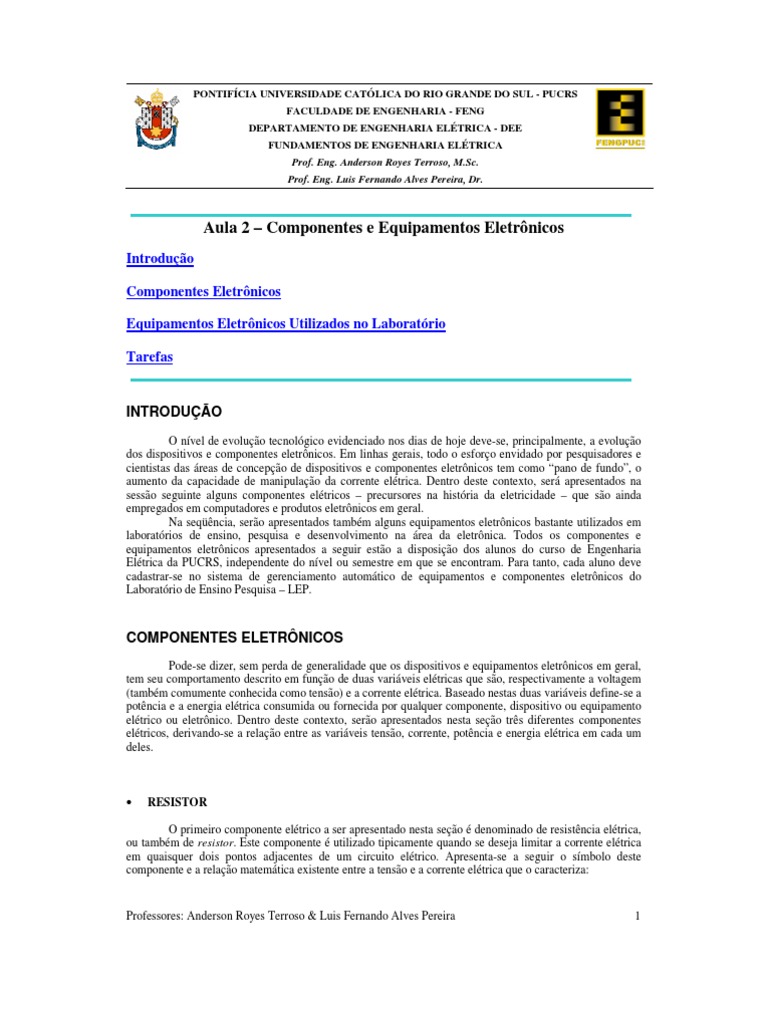

PONTIFÍCIA UNIVERSIDADE CATÓLICA DO RIO GRANDE DO SUL - PUCRS
FACULDADE DE ENGENHARIA - FENG

DEPARTAMENTO DE ENGENHARIA ELÉTRICA - DEE
FUNDAMENTOS DE ENGENHARIA ELÉTRICA
Prof. Eng. Anderson Royes Terroso, M.Sc.
Prof. Eng. Luis Fernando Alves Pereira, Dr.
Aula 2 – Componentes e Equipamentos Eletrônicos

Introdução
Componentes Eletrônicos
Equipamentos Eletrônicos Utilizados no Laboratório
Tarefas
INTRODUÇÃO
O nível de evolução tecnológico evidenciado nos dias de hoje deve-se, principalmente, a evolução
dos dispositivos e componentes eletrônicos. Em linhas gerais, todo o esforço envidado por pesquisadores e
cientistas das áreas de concepção de dispositivos e componentes eletrônicos tem como “pano de fundo”, o
aumento da capacidade de manipulação da corrente elétrica. Dentro deste contexto, será apresentados na
sessão seguinte alguns componentes elétricos – precursores na história da eletricidade – que são ainda
empregados em computadores e produtos eletrônicos em geral.
Na seqüência, serão apresentados também alguns equipamentos eletrônicos bastante utilizados em
laboratórios de ensino, pesquisa e desenvolvimento na área da eletrônica. Todos os componentes e
equipamentos eletrônicos apresentados a seguir estão a disposição dos alunos do curso de Engenharia
Elétrica da PUCRS, independente do nível ou semestre em que se encontram. Para tanto, cada aluno deve
cadastrar-se no sistema de gerenciamento automático de equipamentos e componentes eletrônicos do
Laboratório de Ensino Pesquisa – LEP.
COMPONENTES ELETRÔNICOS
Pode-se dizer, sem perda de generalidade que os dispositivos e equipamentos eletrônicos em geral,
tem seu comportamento descrito em função de duas variáveis elétricas que são, respectivamente a voltagem
(também comumente conhecida como tensão) e a corrente elétrica. Baseado nestas duas variáveis define-se a
potência e a energia elétrica consumida ou fornecida por qualquer componente, dispositivo ou equipamento
elétrico ou eletrônico. Dentro deste contexto, serão apresentados nesta seção três diferentes componentes
elétricos, derivando-se a relação entre as variáveis tensão, corrente, potência e energia elétrica em cada um
deles.
• RESISTOR
O primeiro componente elétrico a ser apresentado nesta seção é denominado de resistência elétrica,
ou também de resistor. Este componente é utilizado tipicamente quando se deseja limitar a corrente elétrica
em quaisquer dois pontos adjacentes de um circuito elétrico. Apresenta-se a seguir o símbolo deste
componente e a relação matemática existente entre a tensão e a corrente elétrica que o caracteriza:
Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 1

Relação Matemática – Lei de Ohm:
Tensão = Resistência x Corrente
Cada uma destas variáveis é representada por um

símbolo diferente, representado também por unidades
diferentes, i.e.
Figura 2.1: Representação de uma resistência
elétrica. Tensão = V (unidade = Volt (V))
Corrente = I (unidade = Ampere (A))
Resistência = R (unidade = Ohm (Ω))
V = R⋅I (2.1)
Outro dado importante acerca de um dispositivo elétrico é a potência consumida ou fornecida por
ele. A medida da potência elétrica é realizada observando-se simultaneamente os valores de corrente e de
tensão sobre o componente ou dispositivo de interesse. No caso simples de uma resistência elétrica, pode-se
medir a corrente elétrica que nela circula, bem como a tensão elétrica aplicada em seus terminais, conforme
apresentado na Figura 2.2, calculando-se então a potência elétrica dissipada pela resistência através do
produto destas duas variáveis, ou seja:
P =V ⋅I (2.2)
A
METER A
METER VOLT
R1 V1
V
Figura 2.2: Circuito elétrico para medidas de corrente e tensão elétrica em uma resistência.
A potência elétrica dissipada por uma resistência elétrica ainda pode ser expressa em função da
própria resistência elétrica, derivando-se mais duas relações a partir das equações (2.1) e (2.2).
Descobrir quais são estas relações.
Na Figura 2.3 é apresenta a fotografia de algumas resistências elétricas encontradas

comercialmente. Observem que em cada uma delas existem listras coloridas, utilizadas para indicar o valor
da resistência elétrica e da tolerância admitida em torno deste valor. A forma com que se determina o valor
de cada resistência elétrica com base na disposição das listras é denominado de “código de cores”,
apresentado na Figura 2.4.

Figura 2.3: Resistências comerciais com listras para indicação dos valores.
% & $
'( %' $
RESISTORES DE CARBONO - VALORES COMERCIAIS

TOLERÂNCIA ± 10% R1 × R2
RS = R1 + R 2 RP =
(SÉRI E E-12)
10 - 12 - 15 - 18 - 22 - 27 - 33 - 39 - 47 - 56 - 68 - 82
R1 + R2 Ω
Ω
CR-25
1Ω a 27MΩ
Ω
(0,25W) ± "
CR-37
Ω
(0,5W) ± "
Ω
CR-52 ± "
(0,67W) Ω
± "
CR-68 Ω
(1,15W)
! Ω
CR-112
(2,5W)
# $
Figura 2.4: Tabela com código de cores de resistências elétricas.
No conjunto de resistências fornecidas para cada grupo de alunos pelo LEP, identifique utilizando
a idéia de “código de cores”, os valores de cada uma delas. Preencha cada uma das colunas da
Tabela 2.1 com as cores de cada uma das listras, colocando nas duas últimas colunas da tabela o
valor da resistência e a incerteza associada a cada uma delas.
Listra 1 Listra 2 Listra 3 Listra 4 Valor Incerteza

Tabela 2.1: Cores das listras, valor estimado e incerteza associada.

ASSOCIAÇÃO DE RESISTÊNCIAS EM SÉRIE
Vários resistores estão associados em série quando são ligados um em seguida do outro, de modo a serem
percorridos pela mesma corrente.
Em uma associação em série de resistências observam-se as seguintes características:
- Como há apenas um caminho possível para a corrente, ela tem o mesmo valor em todas as resistências
da associação (mesmo que essas resistências sejam diferentes).
- É fácil perceber que, se o circuito for interrompido em qualquer ponto, a corrente deixará de circular em
todo o circuito.
- Quanto maior for o número de resistências ligadas em série, maior será a resistência total do circuito.
Portanto, se mantivermos a mesma tensão aplicada ao circuito, menor será a corrente nele estabelecida.
- A resistência única R, capaz de substituir a associação de várias resistências R1, R2, R3, etc., em série, é
denominada resistência equivalente do conjunto, será dado pela soma das resistências.
ASSOCIAÇÃO DE RESISTÊNCIA EM PARALELA

Vários resistores estão associados em paralelo quando são ligados pelos terminais de modo que fiquem
submetidos à mesma ddp.

Em uma associação de resistências em paralelo, observamos as seguintes características:
- A corrente total i, fornecida pela bateria, se divide pelas resistências da associação. A maior parte da
corrente i passará na resistência de menor valor (caminho que oferece menor oposição). É possível
interromper a corrente em uma das resistências da associação, sem alterar a passagem de corrente nas
demais resistências.
- Quanto maior for o número de resistências ligadas em paralelo, menor será a resistência total do circuito
(tudo se passa como se estivéssemos aumentando a área total da seção reta da resistência do circuito).
- Portanto, se mantivermos inalterada a tensão aplicada ao circuito, maior será a corrente fornecida pela
pilha ou bateria.
A tensão sobre cada resistência é a mesma, ou seja, no exemplo acima será 12Volts.

MATERIAL UTILIZADO NO LABORATÓRIO

• PRONT’BOARD
• FONTE
• MULTÍMETRO
A Pront’Board consiste em uma placa destinada a experiências laboratoriais. Os bornes consistem

em terminais para serem conectados os cabos da fonte de alimentação. A área reservada para a montagem do
circuito é formada por linhas verticais e horizontais. Nas linhas horizontais, os furos estão interligados por
baixo, portanto a linha está em curto circuito, conforme apresentado na figura abaixo. Enquanto que as
colunas verticais estão curto circuitadas conforme apresentado abaixo.

Linhas horizontais –
estão em interligadas
como mostra a ilustração.
Bornes
utilizados para
conectar a fonte
de alimentação.
As linhas verticais
são destinadas a
alimentação. Os
furos estão
interconectados.
Serão apresentados aqui dois equipamentos eletrônicos fundamentais em laboratório de ensino,

pesquisa ou desenvolvimento de circuitos eletrônicos. O primeiro deles é a fonte de alimentação de corrente
contínua, também conhecida por Fonte CC, utilizada para o fornecimento de energia elétrica para os
componentes eletrônicos. As Figuras (2.7) e (2.8) apresentam, respectivamente, o símbolo e uma fonte de
alimentação CC.
Figura 2.7: Símbolos de uma fonte de alimentação

de corrente contínua.
Figura 2.8: Fonte CC do LEP.

O segundo equipamento eletrônico de laboratório a ser apresentado, é um equipamento de medida
denominado Multímetro ou também conhecido como Multiteste, apresentado na Figura 2.9. Este
instrumento é utilizado para realização de medidas elétricas de diferentes naturezas. Pode-se, com este
equipamento, realizar medidas de resistência, tensão e corrente elétricas. Alguns destes equipamentos

também são utilizados para medidas de capacitância. A Figura 2.9 apresenta um dos modelos de Multiteste
existente no LEP.
Figura 2.9: Multímetro existente no LEP.

TAREFA:
1. Faça a leitura do código de cores dos resistores. Nas colunas Listras 1, 2, 3 e 4, escreva as cores de cada
uma das listras e em Valor Lido, escreva o valor em ohms do resistor em questão. Calcule a incerteza
±XXXohms (Incerteza), depois meça a resistência utilizando o multímetro (Valor Medido). Compare os
valores medidos com os valores fornecidos pelo fabricante e verifique se cada um dos componentes esta
dentro da faixa de variação permitida.
Listra 1 Listra 2 Listra 3 Listra 4 Valor Medido Valor Lido Incerteza
Tabela 2.2: Cores das listras, valor medido e estimado e incerteza associada a cada resistor.
TAREFA:

Monte o circuito abaixo e para diferentes valores de resistores determine:
Resistor R1 Resistor R2 Tensão em R2 Tensão em R1 Cálculo da Corrente

1k 10k
2k2 2k2
10k 1k
Escala de
Tensão

CAPACITOR
Outro componente elétrico presente em computadores e equipamentos eletrônicos em geral é o

capacitor. Este componente elétrico é fisicamente constituído de placas paralelas separadas por um elemento
isolante, denominado de dielétrico. Ao ser aplicada uma tensão elétrica em seus terminais, as placas
paralelas que formam o capacitor carregam-se de cargas elétricas positivas e negativas. As cargas elétricas
armazenadas nas placas do capacitor fazem deste dispositivo um armazenador de energia eletrostática.
Apresenta-se a seguir o símbolo deste componente e a relação matemática existente entre a tensão e a
corrente elétrica que o caracteriza.
Relação Matemática:
Corrente = Capacitância x Variação Temporal da Tensão Elétrica
Cada uma destas variáveis é representada por um símbolo diferente,

representado também por unidades diferentes, i.e.
Corrente = I (Ampère (A))

Capacitância = C (Faraday (F))
Variação Temporal da Tensão Elétrica = dV/dt (Volt/seg)
Figura 2.5: Representações simbólica dV

de um capacitor. I =C⋅ (2.3)
dt
Observe que, diferentemente do caso da resistência elétrica, onde as
relações de tensão e corrente seguem a equação algébrica (2.1), no
caso do capacitor a corrente no capacitor esta associada a variação
temporal da tensão, expressa em (2.3) pelo símbolo dV dt .
Uma vez que a potência elétrica em um componente elétrico é expressa pelo produto entre a
corrente elétrica que circula pelo componente e a tensão elétrica aplicada nos terminais do componente,
pode-se determinar a potência elétrica instantânea existente em um capacitor, i.e.
dVc
Pc = Vc ⋅ I c = Vc ⋅ C ⋅ (2.4)
dt
As equações (2.3) e (2.4) são denominadas de equações diferenciais temporais, e a energia eletrostática
armazenada pelo capacitor pode ser obtida através destas equações, ou seja:
C ⋅ Vc2
E c = Pc ⋅ dt = C ⋅ Vc ⋅ dVc = (2.5)
2
Capacitores podem ser utilizados para fornecer energia para dispositivos que apresentam baixo consumo
elétrico, mantendo estes dispositivos ativos mesmo quando desconectados de uma fonte externa de energia.
Uma outra utilização bastante comum dos capacitores é quando se deseja filtrar sinais
indesejáveis em um circuito eletrônico. Explique com base na equação (2.3), como isto é
possível.

• INDUTOR
O último componente elétrico a ser apresentado nesta aula é denominado de indutor. O indutor é
um outro elemento com capacidade de armazenamento de energia, neste caso eletromagnética. Fisicamente
o indutor é constituído por espiras de material condutor de energia elétrica que, ao circular corrente elétrica
por entre os seus terminais faz surgir um fluxo magnético que envolverá as espiras do indutor. Com a
variação temporal deste fluxo magnético surge, entre os terminais do indutor, uma tensão elétrica.
Apresenta-se a seguir o símbolo deste componente e a relação matemática existente entre a tensão e a
corrente elétrica que o caracteriza.
Relação Matemática:
Tensão = Indutância x Variação Temporal da Corrente Elétrica

Ar
Cada uma destas variáveis é representada por um símbolo
diferente, representado também por unidades diferentes, i.e.
Ferrite Tensão = V (Volts (V))

Indutância = L (Henry (H))
Variação Temporal da Corrente Elétrica = dI/dt (Ampere/seg)
dI
V = L⋅ (2.6)
Ferro dt
Observe que, de forma dual ao capacitor, a tensão existente
Figura 2.5: Representações simbólica
entre os terminais do indutor depende diretamente da variação
de indutores com núcleo de Ar,
temporal da corrente elétrica que circula pelo componente, expressa
Ferrite e Ferro.
pelo termo dI/dt na equação (2.6).
A equação de que descreve a potência elétrica instantânea em um indutor é dada a seguir:

dI L
PL = L x I L x (2.7)
dt
Da equação (2.7), deriva-se a energia eletromagnética armazenada em um indutor, i.e.
LI 2L
E L = PL dt = PL ∆t = LI L dI L = (2.8)
2
Indutores encontram-se presentes em diversos tipos de equipamentos eletrônicos, mas

especialmente em computadores eles são responsáveis pela energia elétrica convertida da rede elétrica para
alimentação dos circuitos integrados e outros dispositivos eletrônicos que compõe os computadores atuais. O
indutor é o componente principal das chamadas Fontes Chaveadas, cujo princípio de funcionamento é
completamente baseado na equação (2.8). O circuito simplificado de um tipo de fonte chaveada é
apresentado na Figura 2.6.

DIODE
R L
Vcc C
Transformador
MOSFET N
Figura 2.6: Diagrama simplificado de uma fonte chaveada do tipo Flyback.
Explique, com base na equação (2.8), o princípio básico de funcionamento de uma Fonte
Chaveada, explicando porque com a diminuição do período de chaveamento ∆t pode-se conseguir
potências proporcionalmente maiores.
Equipamentos Eletrônicos Utilizados no Laboratório
Serão apresentados aqui dois equipamentos eletrônicos fundamentais em laboratório de ensino,

pesquisa ou desenvolvimento de circuitos eletrônicos. O primeiro deles é a fonte de alimentação de corrente
contínua, também conhecida por Fonte CC, utilizada para o fornecimento de energia elétrica para os
componentes eletrônicos. As Figuras (2.7) e (2.8) apresentam, respectivamente, o símbolo e uma fonte de
alimentação CC.
Figura 2.7: Símbolos de uma fonte de alimentação

de corrente contínua.
Figura 2.8: Fonte CC do LEP.

O segundo equipamento eletrônico de laboratório a ser apresentado, é um equipamento de medida
denominado Multímetro ou também conhecido como Multiteste, apresentado na Figura 2.9. Este
instrumento é utilizado para realização de medidas elétricas de diferentes naturezas. Pode-se, com este
equipamento, realizar medidas de resistência, tensão e corrente elétricas. Alguns destes equipamentos
também são utilizados para medidas de capacitância. A Figura 2.9 apresenta um dos modelos de Multiteste
existente no LEP.

Figura 2.9: Multímetro existente no LEP.

TAREFA:
1. Utilizando o Multiteste apresentado anteriormente, faça a medida dos valores de resistência elétrica dos
resistores empregados para o preenchimento da Tabela 2.1. Compare os valores medidos com os valores
fornecidos pelo fabricante e verifique se cada um dos componentes esta dentro da faixa de variação
permitida.
Listra 1 Listra 2 Listra 3 Listra 4 Valor Medido Valor Lido Incerteza
Tabela 2.2: Cores das listras, valor medido e estimado e incerteza associada a cada resistor.
2. Utilizando um resistor de 10.0 ohms, ligue os terminais deste resistor aos terminais da Fonte de
Alimentação CC, apresentada na Figura 2.8. Ajuste as tensões de 1.0 a 10.0 volts na Fonte CC e faça as
medidas de corrente no próprio mostrador da Fonte, preenchendo a tabela dada a seguir:
Medida Valor de Corrente Valor de Tensão
1
2
3
4
5
6
7
8
9
10
Tabela 2.3: Valores de corrente e tensão no resistor.

• Faça o gráfico da tensão aplicada no resistor em função da corrente que nele circula;
• Faça os gráficos das potências elétricas consumidas pelo resistor em função da corrente e em função da
tensão e compare-os.

AULA1

Caricato da

Informazioni sul documento

Copyright

Formati disponibili

Condividi questo documento

Condividi o incorpora il documento

Opzioni di condivisione

Hai trovato utile questo documento?

Questo contenuto è inappropriato?

Copyright:

Formati disponibili

AULA1

Caricato da

Copyright:

Formati disponibili

PONTIFÍCIA UNIVERSIDADE CATÓLICA DO RIO GRANDE DO SUL - PUCRS

FACULDADE DE ENGENHARIA - FENG

Aula 2 – Componentes e Equipamentos Eletrônicos

Equipamentos Eletrônicos Utilizados no Laboratório

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 1

Relação Matemática – Lei de Ohm:

Tensão = Resistência x Corrente

Cada uma destas variáveis é representada por um

Na Figura 2.3 é apresenta a fotografia de algumas resistências elétricas encontradas

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 2

RESISTORES DE CARBONO - VALORES COMERCIAIS

Figura 2.4: Tabela com código de cores de resistências elétricas.

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 3

Tabela 2.1: Cores das listras, valor estimado e incerteza associada.

Em uma associação em série de resistências observam-se as seguintes características:

ASSOCIAÇÃO DE RESISTÊNCIA EM PARALELA

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 4

Em uma associação de resistências em paralelo, observamos as seguintes características:

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 5

MATERIAL UTILIZADO NO LABORATÓRIO

A Pront’Board consiste em uma placa destinada a experiências laboratoriais. Os bornes consistem

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 6

Serão apresentados aqui dois equipamentos eletrônicos fundamentais em laboratório de ensino,

Figura 2.7: Símbolos de uma fonte de alimentação

Figura 2.8: Fonte CC do LEP.

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 7

Figura 2.9: Multímetro existente no LEP.

Listra 1 Listra 2 Listra 3 Listra 4 Valor Medido Valor Lido Incerteza

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 8

Monte o circuito abaixo e para diferentes valores de resistores determine:

Resistor R1 Resistor R2 Tensão em R2 Tensão em R1 Cálculo da Corrente

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 9

Outro componente elétrico presente em computadores e equipamentos eletrônicos em geral é o

Corrente = Capacitância x Variação Temporal da Tensão Elétrica

Cada uma destas variáveis é representada por um símbolo diferente,

Corrente = I (Ampère (A))

Figura 2.5: Representações simbólica dV

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 10

Tensão = Indutância x Variação Temporal da Corrente Elétrica

Ferrite Tensão = V (Volts (V))

A equação de que descreve a potência elétrica instantânea em um indutor é dada a seguir:

Indutores encontram-se presentes em diversos tipos de equipamentos eletrônicos, mas

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 11

Figura 2.6: Diagrama simplificado de uma fonte chaveada do tipo Flyback.

Equipamentos Eletrônicos Utilizados no Laboratório

Serão apresentados aqui dois equipamentos eletrônicos fundamentais em laboratório de ensino,

Figura 2.7: Símbolos de uma fonte de alimentação

Figura 2.8: Fonte CC do LEP.

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 12

Figura 2.9: Multímetro existente no LEP.

Listra 1 Listra 2 Listra 3 Listra 4 Valor Medido Valor Lido Incerteza

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 13

Professores: Anderson Royes Terroso & Luis Fernando Alves Pereira 14

Potrebbero piacerti anche
