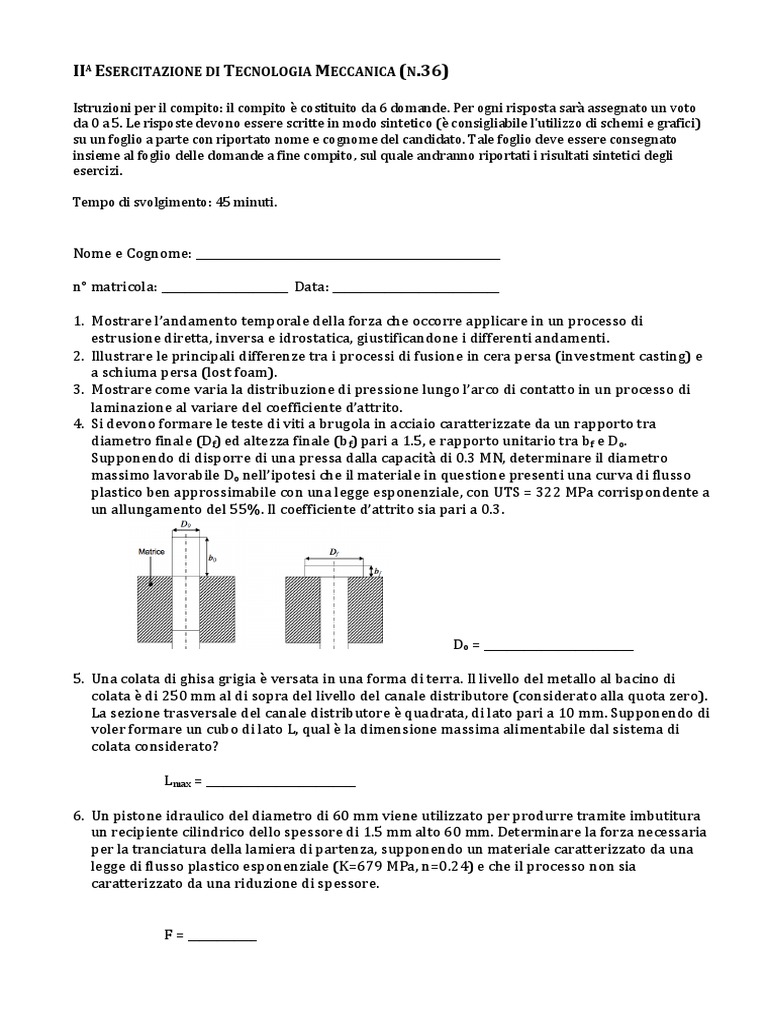

IIA

ESERCITAZIONE DI TECNOLOGIA MECCANICA (N.36)

Istruzioni per il compito: il compito è costituito da 6 domande. Per ogni risposta sarà assegnato un voto
da 0 a 5. Le risposte devono essere scritte in modo sintetico (è consigliabile l'utilizzo di schemi e grafici)
su un foglio a parte con riportato nome e cognome del candidato. Tale foglio deve essere consegnato
insieme al foglio delle domande a fine compito, sul quale andranno riportati i risultati sintetici degli
esercizi.

Tempo di svolgimento: 45 minuti.


Nome e Cognome: _____________________________________________________

n° matricola: ______________________ Data: _____________________________

1. Mostrare l’andamento temporale della forza che occorre applicare in un processo di
estrusione diretta, inversa e idrostatica, giustificandone i differenti andamenti.
2. Illustrare le principali differenze tra i processi di fusione in cera persa (investment casting) e
a schiuma persa (lost foam).
3. Mostrare come varia la distribuzione di pressione lungo l’arco di contatto in un processo di
laminazione al variare del coefficiente d’attrito.
4. Si devono formare le teste di viti a brugola in acciaio caratterizzate da un rapporto tra
diametro finale (Df) ed altezza finale (bf) pari a 1.5, e rapporto unitario tra bf e Do.
Supponendo di disporre di una pressa dalla capacità di 0.3 MN, determinare il diametro
massimo lavorabile Do nell’ipotesi che il materiale in questione presenti una curva di flusso
plastico ben approssimabile con una legge esponenziale, con UTS = 322 MPa corrispondente a
un allungamento del 55%. Il coefficiente d’attrito sia pari a 0.3.

Do = __________________________

5. Una colata di ghisa grigia è versata in una forma di terra. Il livello del metallo al bacino di
colata è di 250 mm al di sopra del livello del canale distributore (considerato alla quota zero).
La sezione trasversale del canale distributore è quadrata, di lato pari a 10 mm. Supponendo di
voler formare un cubo di lato L, qual è la dimensione massima alimentabile dal sistema di
colata considerato?

Lmax = __________________________

6. Un pistone idraulico del diametro di 60 mm viene utilizzato per produrre tramite imbutitura
un recipiente cilindrico dello spessore di 1.5 mm alto 60 mm. Determinare la forza necessaria
per la tranciatura della lamiera di partenza, supponendo un materiale caratterizzato da una
legge di flusso plastico esponenziale (K=679 MPa, n=0.24) e che il processo non sia
caratterizzato da una riduzione di spessore.


F = ____________

Formulario:

!
Equazione di legame (tensioni principali): 𝜀! = ! 𝜎! − 𝜈 𝜎! + 𝜎! …
! ! !
Tensione equivalente (Von Mises): 𝜎!" = !
𝜎! − 𝜎! + 𝜎! − 𝜎! + 𝜎! − 𝜎! !
! ! !
Deformazione equivalente (Von Mises): 𝜀!" = !
𝜀! − 𝜀! + 𝜀! − 𝜀! + 𝜀! − 𝜀! !
!"
Pressione media in ricalcatura (Hp. assialsimmetria): 𝑝 = 𝑌! 1 + !"
!"!
Spessore limite di Laminazione: ℎ!"# = !".!!
! !!!
Pressione media su arco di contatto (Laminazione): 𝑝= 𝑌
! !
1+ !!

essendo ℎ lo spessore medio nell’arco di contatto: 𝐿! ≅ 𝑅Δℎ
!!
Pressione media in estrusione: 𝑝! = 𝑌! 𝑙𝑛 !!

!!
Tensione in trafilatura: 𝜎!" = 𝑌! (1 + 𝜇 𝑐𝑜𝑡𝛼)𝑙𝑛 !!

!!
Forza max di imbutitura: 𝐹!!" = 𝜋𝐷! ∙ 𝑇 ∙ 𝑈𝑇𝑆 ∙ !!
− 0.7
Forza di tranciatura: 𝐹 = 0.7 ∙ 𝑇 ∙ 𝐿 ∙ 𝑈𝑇𝑆
Raggio d’influenza della materozza: 𝑟 = 3.5 ∙ 𝑇
Distanza effetto di estremità 𝑑 = 2.5 ∙ 𝑇
!"!!
Volume alimentabile dalla materozza: 𝑉!"#$ = 𝑉! !
con b=coefficiente dilatazione lineare percentuale
Velocità del getto: 𝑐 = 2𝑔 ∙ ∆ℎ
!.!"
Tempo d’inizio solidificazione: 𝑡! = 𝑘! 𝑇!"# con ts in [s], Tmin in [cm]
!.!"
Tempo d’inizio solidificazione: 𝑡! = 𝑘! 𝑀!"# con ts in [s], Mmin in [cm]
