UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –

Laboratório, 18 de Junho, 2003

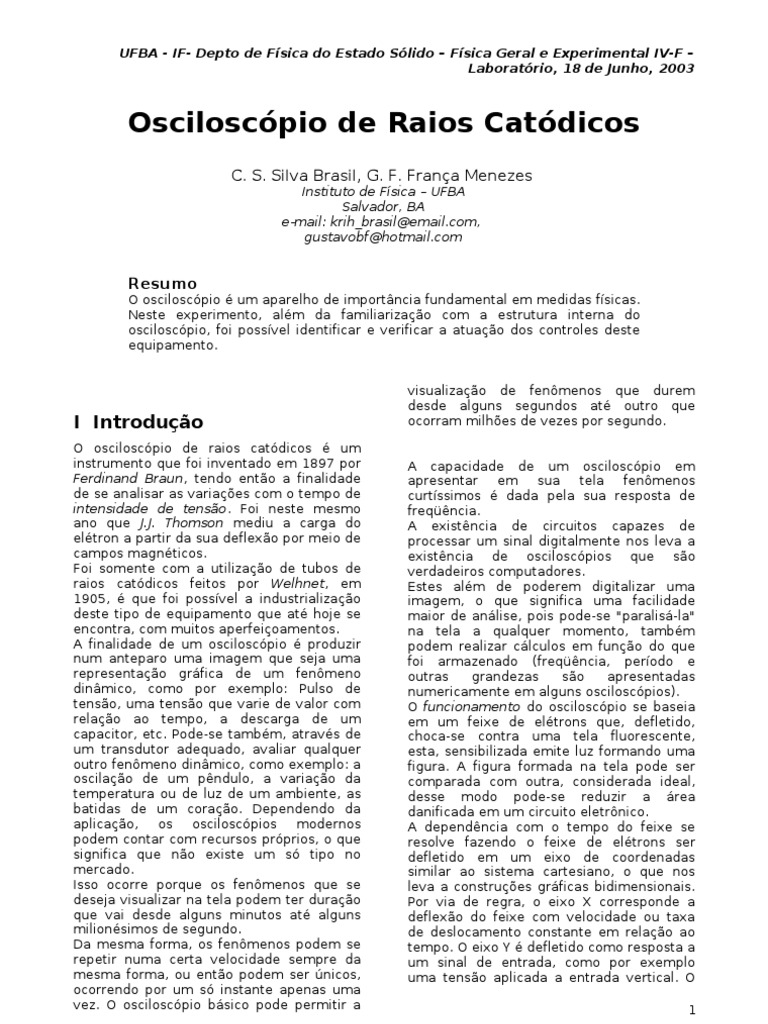

Osciloscópio de Raios Catódicos

C. S. Silva Brasil, G. F. França Menezes
Instituto de Física – UFBA
Salvador, BA
e-mail: krih_brasil@email.com,
gustavobf@hotmail.com

Resumo
O osciloscópio é um aparelho de importância fundamental em medidas físicas.
Neste experimento, além da familiarização com a estrutura interna do
osciloscópio, foi possível identificar e verificar a atuação dos controles deste
equipamento.

visualização de fenômenos que durem

desde alguns segundos até outro que
I Introdução ocorram milhões de vezes por segundo.

O osciloscópio de raios catódicos é um

instrumento que foi inventado em 1897 por
Ferdinand Braun, tendo então a finalidade
de se analisar as variações com o tempo de
intensidade de tensão. Foi neste mesmo
ano que J.J. Thomson mediu a carga do
elétron a partir da sua deflexão por meio de
campos magnéticos.
Foi somente com a utilização de tubos de
raios catódicos feitos por Welhnet, em
1905, é que foi possível a industrialização
deste tipo de equipamento que até hoje se
encontra, com muitos aperfeiçoamentos.
A finalidade de um osciloscópio é produzir
num anteparo uma imagem que seja uma
representação gráfica de um fenômeno
dinâmico, como por exemplo: Pulso de
tensão, uma tensão que varie de valor com
relação ao tempo, a descarga de um
capacitor, etc. Pode-se também, através de
um transdutor adequado, avaliar qualquer
outro fenômeno dinâmico, como exemplo: a
oscilação de um pêndulo, a variação da
temperatura ou de luz de um ambiente, as
batidas de um coração. Dependendo da
aplicação, os osciloscópios modernos
podem contar com recursos próprios, o que
significa que não existe um só tipo no
mercado.
Isso ocorre porque os fenômenos que se
deseja visualizar na tela podem ter duração
que vai desde alguns minutos até alguns
milionésimos de segundo.
Da mesma forma, os fenômenos podem se
repetir numa certa velocidade sempre da
mesma forma, ou então podem ser únicos,
ocorrendo por um só instante apenas uma
vez. O osciloscópio básico pode permitir a
A capacidade de um osciloscópio em
apresentar em sua tela fenômenos
curtíssimos é dada pela sua resposta de
freqüência.
A existência de circuitos capazes de
processar um sinal digitalmente nos leva a
existência de osciloscópios que são
verdadeiros computadores.
Estes além de poderem digitalizar uma
imagem, o que significa uma facilidade
maior de análise, pois pode-se "paralisá-la"
na tela a qualquer momento, também
podem realizar cálculos em função do que
foi armazenado (freqüência, período e
outras grandezas são apresentadas
numericamente em alguns osciloscópios).
O funcionamento do osciloscópio se baseia
em um feixe de elétrons que, defletido,
choca-se contra uma tela fluorescente,
esta, sensibilizada emite luz formando uma
figura. A figura formada na tela pode ser
comparada com outra, considerada ideal,
desse modo pode-se reduzir a área
danificada em um circuito eletrônico.
A dependência com o tempo do feixe se
resolve fazendo o feixe de elétrons ser
defletido em um eixo de coordenadas
similar ao sistema cartesiano, o que nos
leva a construções gráficas bidimensionais.
Por via de regra, o eixo X corresponde a
deflexão do feixe com velocidade ou taxa
de deslocamento constante em relação ao
tempo. O eixo Y é defletido como resposta a
um sinal de entrada, como por exemplo
uma tensão aplicada a entrada vertical. O
1
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
resultado é a variação da tensão de entrada
dependente do tempo.
Dispositivos de registros em função do
tempo existem a muito tempo, entretanto,
o osciloscópio é um equipamento de
resposta muito mais rápida que os
registradores eletromecânicos, pois permite
resposta da ordem de microsegundos.
A parte principal de um osciloscópio é o
tubo de raios catódicos. Este tubo
necessita, entretanto, usar uma série de
circuitos auxiliares capazes de controlar o
feixe desde sua geração até o ponto onde
este incidirá sobre a tela.
No roteiro Experiência 9 – Osciloscópio de
Raios Catódicos do IF-UFBa pode ser
encontrada uma descrição sucinta deste
equipamento, em especial o que foi
utilizado neste experimento.
Para a realização deste experimento,
utilizamos o seguinte material:
 Osciloscópio
 Voltímetro
 Plaqueta de ligação
 Resistor
 Capacitor
 Gerador de audiofrequência
 Fios de ligação
 Transformador
II Procedimentos
Experimentais
II – 1 Primeiros ajustes
Inicialmente ligamos o osciloscópio e
esperamos 1 minuto para aquecimento.
Colocamos as chaves das duas entradas
verticais em GND de modo que as duas
entradas ficassem em curto circuito.
Colocamos a chave SWEEP MODE na
posição AUTO, a chave VERT MODE na
posição DUAL e ajustamos a taxa de
varredura em 1ms/divisão. Neste ajuste
apareceram dois traços horizontais na tela.
Ajustamos os controles INTEN e FOCUS para
que os traços ficassem finos e sem brilho
excessivo.
Esses traços visualizados correspondem à
varredura dos canais do osciloscópio. Por
ser muito rápida, não observamos um
ponto se movimentando na tela, mas um
traço contínuo. Modificamos então a
posição vertical (POSITION) desses traços
na tela de modo que pudéssemos observá-
los individualmente. Girando no sentido
anti-horário o controle TIME/DIV foi possível
Laboratório, 18 de Junho, 2003
perceber o ponto se movimentando na tela.
Desta forma, visualizamos a varredura do
sinal da esquerda para a direita com
velocidade constante.
Para simplificar a observação,
primeiramente trabalhamos apenas com o
canal 2. (VERT MODE na posição CH2).
Nesta seqüência apenas era observado um
ponto se movimentando na tela.
Posicionamos esse movimento na metade
vertical da tela e diminuímos a intensidade
do sinal de modo que ficasse bem fraco.
Giramos o controle da taxa de varredura no
sentido anti-horário até que o ponto
parasse na tela (posição X-Y).
Com a chave SOURCE na posição X-Y, esta
configuração final nos levou à
correspondência canal 1 no eixo x e canal 2
no eixo y.
Utilizando os controles POSITION dos canais
1 e 2 posicionamos o ponto no centro da
tela.
II – 2 Observação do
deslocamento do ponto
luminoso com a d.d.p. aplicada
Com o controle VOLT/DIV fizemos o ajuste
do canal 2 para 1 volt/divisão e conectamos
a entrada desse canal à bateria de 3 V.
Colocamos a chave de entrada do canal 2,
na posição DC. O ponto luminoso se
deslocou para cima 2,8 divisões
(correspondente a 2,8V). Considerando que
esta bateria é utilizada nos laboratórios das
disciplinas FIS124 e FIS128 por vários
alunos e há algum tempo, era esperado que
a leitura não fosse de 3 V. Após este
procedimento, levamos a chave de entrada
de volta para a posição GND.
Invertemos a polaridade da bateria,
trocando a posição dos fios positivo e
negativo que saíam da bateria ao
osciloscópio, e observamos que o ponto se
deslocou para baixo 2,8 divisões na tela.
Repetimos os mesmos passos utilizando o
canal 1 que está atuando como eixo x.
Observamos, desta forma, o deslocamento
para a esquerda e para a direita de 2,6
divisões na tela (correspondentes a –2,6 V e
2,6 V). Então, levamos a chave de entrada
desse canal, de volta para GND.
II – 3 Observações dos sinais
fornecidos pelo gerador de
função
Ligamos o gerador, selecionamos a função
senoidal, ajustamos a freqüência em 3 Hz e
giramos o controle de amplitude para a
metade do valor máximo. Ajustamos o
ponto luminoso no centro da tela.
2
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
Conectamos o gerador à entrada do canal 2
(eixo y) e colocamos a chave de entrada
desse canal na posição DC.
Fizemos o ajuste da sensibilidade vertical
para que o deslocamento do ponto
luminoso não ultrapassasse os limites da
tela. Observamos que este deslocamento
de forma senoidal tem na região central (y
→ 0) a velocidade do ponto máxima.
Nosso procedimento seguinte foi mudar
para a função triangular. Observamos que
para esta função, a velocidade do ponto é
constante até atingir os extremos (pois a
função é linear).
As inversões de movimento dessas duas
funções difere pelo fato de na função seno
essa mudança é suave e contínua enquanto
na função triangular há uma inversão
abrupta.
Em seguida, tomamos o mesmo
procedimento para a função quadrada. As
observações foram as mesmas das
observações da função triangular. Ao
finalizarmos esta etapa, levamos a chave
de entrada para a posição GND.
Então, conectamos o gerador, em função
senoidal, ao canal 1 (eixo x) e levamos a
chave de entrada deste canal para a
posição DC. Feito o ajuste da sensibilidade,
observamos um movimento senoidal, mas
no sentido horizontal. Ao terminar, levamos
a chave de entrada para
GND e desconectamos o gerador.
Saindo do modo X-Y e voltando ao modo de
varredura automática, fizemos o ajuste da
taxa de varreura em 0,1 s/divisão e
posicionamos o traço para que o mesmo
começasse a ser traçado no canto esquerdo
da tela. Levamos a chave VERT/MODE para
a posição CH1 (canal 1) de forma a utilizá-lo
como eixo y.
Após este procedimento fizemos a possível, sem, é claro, ultrapassar os limites
composição do movimento de varredura,
feito com velocidade constante na
horizontal, com um movimento senoidal na
vertical. Para isso, conectamos novamente
o gerador de função, com os mesmos
ajustes de freqüência e amplitude
anteriores, ao canal 1 e levamos a chave de
entrada na posição DC. Ajustamos a
sensibilidade vertical para que a senóide
resultante não ultrapassasse os limites da
tela na vertical.
Como a freqüência era muito baixa, a figura
estava piscado na tela. Isso é devido à falta
de sincronismo automático que ocorre para
freqüências abaixo de 50 Hz. Conseguimos
parar a figura aumentando manualmente a
freqüência do gerador, apesar de não
conseguir eliminar o efeito de cintilação
(piscada), devido aos nossos olhos.
Laboratório, 18 de Junho, 2003
Entretanto, foi possível observar a
composição dos dois movimentos, isto é,
conseguimos visualizar uma senóide sendo
descrita na tela.
Aumentamos a freqüência do gerador ao
mesmo tempo que ajustávamos a taxa de
varredura do osciloscópio de modo a
manter a senóide visível e estável.
Neste momento, observamos a atuação da
chave SLOPE e do controle do nível de
sincronismo, LEVEL. No início da senóide
(lado esquerdo da tela), girando o controle
LEVEL no sentido horário e anti-horário,
notamos a existência de um intervalo onde
há sincronismo no sinal. Para as funções
triangular e quadrada, observamos o
mesmo fenômeno.
Voltamos novamente para a função
senoidal.
II – 4 Medida de freqüência
Fizemos o ajuste no gerador para 2,0 kHz e
taxa de varredura de modo que pudemos
observar 1 período completo na tela.
Medimos na tela 2,8 ± 0,1 divisões. Para
esta medida, escolhemos medir o período
entre A e B (figura 1). Neste momento, para
uma melhor definição dos pontos
observados A e B, aumentamos a
sensibilidade vertical para obter uma figura
de grande amplitude na tela do
osciloscópio. A partir do valor calculado do
período, obtivemos algebricamente a
freqüência. Sendo esta igual a 1,79 ± 0,06
Hz.
II – 5 Medida da amplitude dos
sinais senoidal e quadrado
Fizemos o ajuste no gerador para amplitude
máxima e a sensibilidade vertical do
osciloscópio para obter a maior senóide
da tela. Deslocamos a senóide para baixo
de modo que sua parte inferior
tangenciasse a linha inferior da gratícula da
tela. Com o controle POSITION, deslocamos
o sinal na horizontal de modo que a crista
cortasse o eixo vertical central subdividido.
Medimos o valor pico a pico em termos de
divisões na tela: 5,7 ± 0,1 divisões da tela.
Após essas últimas medidas, desligamos e
desconectamos o gerador.
II – 6 Medida de tensão contínua
Nesta etapa, medimos a tensão de uma
pilha a partir do deslocamento vertical do
traço da varredura.
Conectamos a bateria à entrada do canal 1.
Levamos a chave de entrada do canal 1
para GND e posicionamos o traço
3
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
coincidindo com a linha inferior da gratícula
da tela. Fizemos, então, o ajuste da
sensibilidade vertical para 5 volts/divisão e
colocamos a chave de entrada na posição
DC. O traço se deslocou 0,6 divisão.
Aumentamos a sensibilidade (para 0,5
volt/divisão) de modo a obter o máximo
deslocamento (5,7 ± 0,1 div.) dentro dos
limites da tela. Tivemos a cautela de
verificar, que com a chave em GND, o traço
ainda permanecia na linha inferior, sendo
desnecessária o reposicionamento do
mesmo.
Voltando a chave para a posição DC,
medimos o deslocamento: 5,4 ± 0,1
divisões.
Desconectamos a bateria e medimos sua
tensão com um multímetro ajustado para
DCV (tensão DC ou contínua).
II – 7 Medida da tensão da rede
com um transformador
No transformador utilizado aqui,
encontramos a relação de entrada e a
tensão de saída. (127in; 12out).
Ligamos o transformador na rede e
conectamos a saída à entrada do canal 1.
Ajustamos a taxa de varredura e a
sensibilidade vertical para obter uma
senóide com um período completo apenas
dentro dos limites da tela. Para que
pudéssemos observar a imagem o mais
parada (pois ela ainda ficou instável),
Fig. 1
levamos a chave SOURCE para a posição
LINE.
Desta forma foi possível observar uma
senóide deformada na tela.
Procedendo como nas seções II-4 e II-5,
medimos a freqüência, a tensão pico a pico
e calculamos a tensão eficaz desse sinal.
Em seguida, calculamos a tensão eficaz da
rede utilizando a relação de transformação
do transformador. Confira na seção de
Tratamento de dados.
Tomadas estas medidas, desconectamos o
transformador do osciloscópio e
conectamos este (transformador) ao
multímetro ajustado para ACV (tensão
alternada). Fizemos a leitura na escala
Laboratório, 18 de Junho, 2003
correspondente do valor eficaz, 13 ± ...... V.
Estes resultados e o erro da medida
seguem na seção de tratamento de dados.
II – 8 Estudo do circuito RC
Este estudo serviu para mostrar e medir a
diferença de fase entre a tensão e a
corrente de um circuito RC em regime
estacionário (excitação e resposta
senoidais) em função da freqüência.
Utilizamos dois métodos para realizar esta
medida, uma medida direta da diferença de
fase entre duas senóides na tela e uma
medida indireta a partir do método da
elipse. A primeira medida só pôde ser
realizada pois dispúnhamos de um
osciloscópio de dois canais.
Em seguida apresentamos o circuito
utilizado para a realização das medidas (fig.
2).
1,5 µ F
Gerador VG (t)
senoidal 1232 Ω vR (t)
Fig. 2
Método Direto. Conectamos os terminais
da placa ligados ao resistor à entrada do
canal 1 tomando o cuidado de ligar o
extremo inferior do resistor ao fio preto
(GND) uma vez que as duas tensões foram
medidas com relação a esse ponto comum.
Conectamos o terminal da placa ligado
simultaneamente ao gerador e ao capacitor
à entrada do canal 2.
Fizemos o ajuste do gerador para a função
senoidal, amplitude máxima e freqüência
de 100Hz. Levamos a chave VERT MODE do
osciloscópio para a posição DUAL (dois
canais). Ajustamos as duas chaves de
entrada dos dois canais para a posição GND
e posicionamos os dois traços de modo que
coincidissem com o eixo horizontal central.
Levamos a chave de entrada do canal 1
para a posição AC, ajustamos a
sensibilidade e a taxa de varredura de
modo a observar a senóide nos limites da
tela. Colocamos 1 período da senóide
ocupando toda a tela.
Então, ajustamos o canal 2 para a posição
AC e aumentamos a sensibilidade deste
canal para observar a outra senóide nos
limites verticais da tela.
Neste momento, observávamos duas
senóides defasadas; a senóide do canal dois
4
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
estava à direita (atrasada em relação a) da
senóide do canal 1.
Para determinar este atraso, medimos a
distância d entre as senóides no ponto de
cruzamento com o eixo horizontal.
Repetimos o procedimento para outros dois
valores de freqüência: 300 Hz e 1000 Hz.
Estimamos o erro na seção seguinte.
Sem desconectar o osciloscópio, partimos
para trabalhar no segundo método deste
estudo.
Método da Elipse. Para este método,
colocamos o sinal vR(t) no eixo x e o sinal
vG(t) no eixo y. Selecionamos, então, as
opções do osciloscópio para o modo X-Y.
Fizemos o ajuste do gerador para 100Hz,
senoidal e amplitude máxima. Com as
chaves de entrada dos dois canais na
posição AC, ajustamos as sensibilidades de
modo a observar uma elipse inclinada na
tela.
Para melhor observarmos a elipse foi
importante inscrever esta figura em um
quadrado na tela (8 x 8 divisões).
Com a chave dos dois canais em AC,
observamos uma elipse inclinada, bastante
aberta e inscrita num quadrado 8 x 8
divisões. Medimos o segmento NN’ (2,6
div.) em termos de divisões e calculamos |
senφ | = NN’/2yo, 2yo= 8 div. Veja cálculos
na próxima seção.
Reduzindo o giro da elipse pudemos
observar o que o sentido era anti-horário.
Repetimos o processo de enquadramento
da elipse para mais dois valores de
freqüência, 300 Hz e 1000 Hz.
Então, desconectamos o osciloscópio e
desmontamos o circuito.
II – 9 Figuras de Lissajous
Uma figura de Lissajous é uma imagem
formada sobre a tela de um osciloscópio
quando se aplicam simultaneamente
tensões senoidais (em geral de freqüências
distintas) às placas defletoras horizontais e
verticais. Uma das principais aplicações das
figuras de Lissajous é a determinação de
uma freqüência desconhecida comparando-
a com outra, conhecida.
Nesta etapa observamos o sT = 0,1 * 2 x 10-4+ 0 x 2,8 = 2 x 10-5
desenvolvimento de vinte e quatro tipos de
figura de Lissajous. A relação (horizontal e
vertical) das freqüências aplicadas aos dois
pares de placas defletoras está disponível
na tabela 1. Não interessa de que
freqüência se trate, sempre que uma seja
desconhecida.
Se as duas voltagens estão defasadas, ou
seja, se ambas passam através do zero e
são positivas no mesmo instante, traça-se
Laboratório, 18 de Junho, 2003
uma figura com a forma de um "oito".
Quando a fase muda levemente, o
diagrama mudará, como se mostra na
figura. Se o ângulo de fase é de 90º, os
laços se fecham. Se o ângulo de fase é
maior que 180º, a imagem se inverte.
Uma característica que têm em comum
todas as figuras é que o diagrama toca as
linhas horizontais e verticais em um certo
n.º de pontos. A relação entre o número de
pontos de tangência é igual à relação de
ambas as freqüências. Por exemplo,
digamos que o diagrama toque a linha
horizontal em dois pontos, na vertical toque
em 1 ponto, e ainda que a freqüência
aplicada na vertical seja de 120 Hz. A
determinação da freqüência aplicada na
horizontal será dada por:
f(h) = 120 x 1/2 = 60 Hz.
O número de pontos de tangência sobre as
linhas horizontais e verticais é mais
facilmente contado quando a figura de
Lissajous é estável (não se move) e quando
é simétrica. A menos que a tela do
osciloscópio seja muito grande as figuras de
lissajous com relação acima de 10:1 são
difíceis de discernir. Como foi o nosso caso,
que com muita disposição, foi possível
visualizar 16:1.
Com esta última etapa fechamos a série de
medidas. Desconectamos os fios e
ajustamos os controles do osciloscópio para
que o mesmo pudesse ser desligado.
III Tratamento de Dados
Na seção II-4,o valor correspondente do
período lido na tela do osciloscópio é dado
pelo produto:
T = n.º de divisões do período * taxa
de varredura
No nosso caso,
T = 2,8 div. * 2 x 10-4 s div-1 = 5,6 x 10-4 s
Para definirmos nosso valor de período
torna-se necessário a estimativa de nosso
erro,
De forma que o período da função era de
T = 560 ± 20 µ s
Deste resultado, obtemos a freqüência pela
relação:
f = 1/T = 1/(5,6 x 10-4)
f = 1,785 kHz
O erro é dado por
5
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
Laboratório, 18 de Junho, 2003

sf = ∆ T/T² = (0,2 x 10-4)/ (5,6 x 10-4)² f = (61 ± 1) Hz

sf = 63,77 Hz Vpp = 6,6 div * 5 Vdiv-1 = 33,0 V
Re-escrevemos então o valor da freqüência Vef = [(Vpp/2)/√2]
como segue:
Vef = 16,5 / √2 ≈ 12 V
f = (1,79 ± 0,06) Hz
V1 = (10,6 x 11,67) V = 123,7 V
Na seção II-5, fizemos a leitura do valor pico
a pico lido no nosso equipamento. O sV = 10,6 * 5,3 V
produto deste valor pela sensibilidade Re-escrevendo,
(VOLTS/DIV) nos fornece o valor da tensão
que procuramos. V1 = 124 ± 5 V

Vpp = 5,8 div * 2Vdiv-1 = 11,6 V Na seção II-8, pelo método direto, foi
necessário calcular a diferença de fase,
Com desvio avaliado igual a ± 0,1 V negativa, entre a seníde do canal 1 e a do
A amplitude vale metade desse valor canal 2.
(5,8V). Com o valor dessa tensão, podemos Para isso basta utilizar a seguinte regra de
conhecer o valor eficaz: três:
Vef = [(Vpp/2)/√2] 2 π rad _______ 10 div.
Vef = 4,1 V -φ 1 _______ 1,1 div.
Para a função quadrada, φ 1 = -0,11x 2π rad = - 0,69 rad
Vef = (Vpp/2)
Sendo V pp para esta função igual a 9,6 V, 2 π rad _______ 10 div.
logo
-φ 2 _______ 0,4 div.
Vef = 4,8 V
φ 2= -0,04x
Na seção II-6, ao medir o deslocamento do 2π rad = -
traço em termos de divisões, pretendíamos 0,25
usar este deslocamento de modo a nos
permitir o cálculo da tensão da bateria e
seu respectivo erro. Visto isso, rad
V = 5,4 div * 0,5 Vdiv -1 Sinal de uma f.
senoidal Sinal de uma f. quadrada
V = 2,7 ± 0,1 V
Essa mesma medida feita por um
voltímetro de resistência interna 200 kΩ
para a escala utilizada, teve como resposta 2 π
V = 2,5 ± 0,1 V
rad _______
Na seção II-7,
Sinal de uma f. quadrada
T = 8,2 div * 2 x 10-3 s div-1 = 16,4 x 10-3 s Sinal de uma f. retificado
senoidal retificado
sT = 0,1 * 2 x 10-3 s = 2 x 10-4 s
10 div.
T = 16,4 ± 0,2 ms
-φ 3 _______ 0,2 div.
Deste resultado, obtemos a freqüência pela
relação: φ 3 = -0,02x 2π rad = -
0,13 rad
f = 1/T
O erro é dado por
Para estimar o erro: Sinal de uma f. quadrada
sf = ∆ T/T² = (0,2) / [(2 * 8,2)² x 10-3] retificado e filtrado
sφ = 2π * 0,1 = 0,2 π
sf = 0,74 Hz rad = 0, 06 rad
Re-escrevemos então o valor da freqüência Obtemos, então:
como segue:
φ 1 = - 0,69 ± 0,06 rad
6
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
φ 2 = - 0,25 ± 0,06 rad
φ 3 = - 0,13 ± 0,06 rad
IV Resultados e Discussões
Na seção II-3, são observadas as inversões
de movimento para as funções senoidal e
triangular. Ora, é evidente que para a
função triangular o movimento seja
constante, pois podemos descrevê-la com
uma equação do tipo
y= Ax + B
Observe que quem vai indicar a velocidade
do ponto será a derivada desta função.
Mas,
y' = A,
ou seja, a velocidade é uma f. constante,
assim como observamos o deslocamento do
ponto na tela.
No caso da função senoidal,
y = sen x + B, é função periódica tal como
y’ = cos x também é periódica e possui
valores de inflexão nos pontos onde
observamos as inversões. Nesses pontos y’
= 0.
Isso explica a observação do movimento
nas extremidades ser mais lento que na
região próxima ao eixo y.
Na seção II-4 nosso valor apresentou uma
discrepância de 11% do valor que indicava
o gerador. Essa diferença deve-se às
imperfeições do gerador utilizado. O dial do
gerador, por exemplo, não é medirmos diretamente com o osciloscópio,
suficientemente sensível ao valor
selecionado.
Na seção II-5, calculamos o valor eficaz da
tensão correspondente para as funções
senóide e quadrada.
Quando medimos uma tensão alternada,
seja esta medida feita por um osciloscópio
ou por um multímetro, a leitura que esses
instrumentos fazem é de uma tensão
retificada e filtrada.
Observe:
Laboratório, 18 de Junho, 2003
Em todos, considere
no eixo das ordenadas, queda de tensão, e,
na abscissa, tempo.
O cálculo teórico da tensão eficaz é feito
por integração destas funções. Deste
cálculo, chega-se ao resultado
Vef = (Vpp/2)
Vef = [(Vpp/2)/√2]
Para a medida de tensão contínua, na seção
II-6, observamos a tensão de uma pilha
medida com um osciloscópio (2,7V) é um
pouco menor que a tensão medida com um
multímetro (2,5V), apesar dos erros serem
da mesma ordem. Isso só se deve ao fato
de que a resistência interna da entrada do
osciloscópio é muito alta (1 MΩ ), enquanto
que a do multímetro utilizado é da ordem
de 200 KΩ . Este último fica bem
susceptível à resistência interna da bateria.
Na seção II-7, utilizamos um pequeno
transformador abaixador de tensão que
reduzia a tensão para um valor seguro,
além de promover um isolamento elétrico
da rede, uma vez que o acoplamento é
puramente magnético. A tensão da rede
possui um valor muito elevado para
além de ser perigoso, uma vez que um dos
terminais de entrada está conectado à
carcaça metálica do instrumento.
Nesta seção, houve um momento em que
observamos uma senóide deformada na
tela. Essa deformação ou distorção foi
introduzida pela rede de distribuição de
energia e está associada às não
linearidades do sistema.
No cálculo da medida de tensão da rede,
nosso resultado está de acordo com o que
era esperado. O valor teórico:
V = 10,6 * 12 = 127,2 V
Isto significa que há uma discrepância
relativa do nosso resultado para o valor
teórico de 3%.
No estudo, pelo método direto, do circuito
RC calculamos os valores de φ 1, φ 2 e φ 3
experimentais. Para comparação como
valor teórico,
7
 UFBA - IF- Depto de Física do Estado Sólido – Física Geral e Experimental IV-F –
Laboratório, 18 de Junho, 2003

φ = - arctg(1 / 2π RCf)
1000
Esta equação fornece para nossos valores:

φ 1 = - 0,71 rad 800

φ 2 = - 0,28 rad
φ 3 = - 0,09 rad
600

Estes valores estão absolutamente

fg(Hz)
compatíveis com nossos resultados
experimentais (incluindo o erro estimado). 400

No estudo desse mesmo circuito, pelo

método da elipse, encontramos valores,
também, compatíveis com o método direto.
200
Da seção de figuras de Lissajous
levantamos a tabela 1 e construímos o
gráfico 1 que seguem.
Note que no Gráfico 1 temos uma curva que 0
mostra que a freqüência teórica, fy, nem 0 200 400 600 800 1000

sempre é coincidente com a freqüência fy (Hz)

indicada no gerador, fg, pois este possui
imperfeições já citados anteriormente. 760 13 780
Quanto menos imperfeições, mais esta 820 14 840
curva tenderia à primeira bissetriz (y = x) 920 15 900
980 16 960
Aplicando o método dos mínimos
quadrados para os valores do gráfico
encontramos Gráfico 1 – fg em função de fy

Y=A+B*X
Param Value sd
V Conclusão
A -10,91715 5,43307 Neste experimento, conseguimos
B 0,99759 0,01093 comprovar com bom grau de confiança
R = 0,9988 ⇒ indica o quanto estamos (erros inferiores a 15% dos valores teóricos)
próximos à reta dos coeficientes as leis físicas aqui evidenciadas. Além
calculados disso, foi bem sucedida a familiarização
Tab. 1 – Pontos obtidos das figuras de com o osciloscópio, aparelho que será
Lissajous utilizado em experimentos futuros neste, e
β = (n.º tang em fy (Hz) = 60 em outros, laboratórios de física.
fg (Hz)
x)/ (n.º tang em y) β
40 2/3 40
49 1 60
62 1 60
75 5/4 75
84 4/3 80
94 3/2 90
100 2 120
140 5/2 150
160 3 180
220 4 240
280 5 300
340 6 360
400 7 420
460 8 480
510 9 540
580 10 600
620 11 660
700 12 720
8
