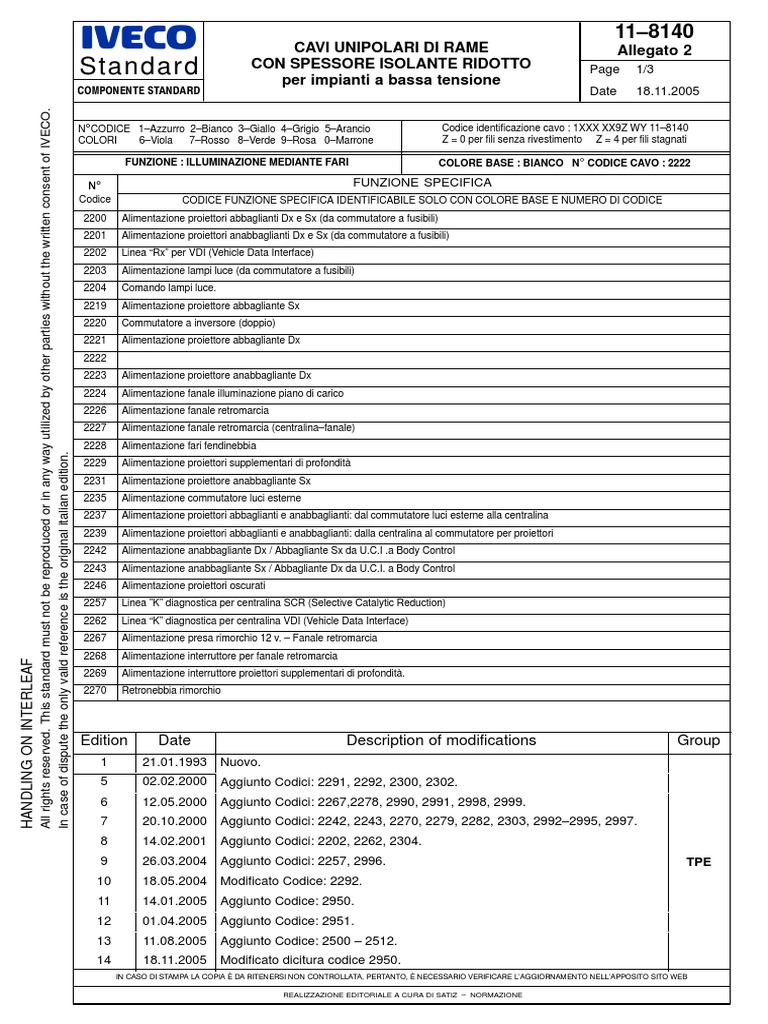

IVECO CAVI UNIPOLARI DI RAME

118140
Allegato 2
Standard CON SPESSORE ISOLANTE RIDOTTO
per impianti a bassa tensione
Page 1/3
COMPONENTE STANDARD Date 18.11.2005
All rights reserved. This standard must not be reproduced or in any way utilized by other parties without the written consent of IVECO.

NCODICE 1Azzurro 2Bianco 3Giallo 4Grigio 5Arancio Codice identificazione cavo : 1XXX XX9Z WY 118140
COLORI 6Viola 7Rosso 8Verde 9Rosa 0Marrone Z = 0 per fili senza rivestimento Z = 4 per fili stagnati

FUNZIONE : ILLUMINAZIONE MEDIANTE FARI COLORE BASE : BIANCO N5 CODICE CAVO : 2222

N FUNZIONE SPECIFICA
Codice CODICE FUNZIONE SPECIFICA IDENTIFICABILE SOLO CON COLORE BASE E NUMERO DI CODICE
2200 Alimentazione proiettori abbaglianti Dx e Sx (da commutatore a fusibili)
2201 Alimentazione proiettori anabbaglianti Dx e Sx (da commutatore a fusibili)
2202 Linea Rx per VDI (Vehicle Data Interface)
2203 Alimentazione lampi luce (da commutatore a fusibili)
2204 Comando lampi luce.
2219 Alimentazione proiettore abbagliante Sx
2220 Commutatore a inversore (doppio)
2221 Alimentazione proiettore abbagliante Dx
2222
2223 Alimentazione proiettore anabbagliante Dx
2224 Alimentazione fanale illuminazione piano di carico
2226 Alimentazione fanale retromarcia
2227 Alimentazione fanale retromarcia (centralinafanale)
2228 Alimentazione fari fendinebbia
In case of dispute the only valid reference is the original italian edition.

2229 Alimentazione proiettori supplementari di profondit

2231 Alimentazione proiettore anabbagliante Sx
2235 Alimentazione commutatore luci esterne
2237 Alimentazione proiettori abbaglianti e anabbaglianti: dal commutatore luci esterne alla centralina
2239 Alimentazione proiettori abbaglianti e anabbaglianti: dalla centralina al commutatore per proiettori
2242 Alimentazione anabbagliante Dx / Abbagliante Sx da U.C.I .a Body Control
2243 Alimentazione anabbagliante Sx / Abbagliante Dx da U.C.I. a Body Control
2246 Alimentazione proiettori oscurati
2257 Linea K diagnostica per centralina SCR (Selective Catalytic Reduction)
2262 Linea K diagnostica per centralina VDI (Vehicle Data Interface)
2267 Alimentazione presa rimorchio 12 v. Fanale retromarcia
2268 Alimentazione interruttore per fanale retromarcia
HANDLING ON INTERLEAF

2269 Alimentazione interruttore proiettori supplementari di profondit.

2270 Retronebbia rimorchio

Edition Date Description of modifications Group

1 21.01.1993 Nuovo.
5 02.02.2000 Aggiunto Codici: 2291, 2292, 2300, 2302.
6 12.05.2000 Aggiunto Codici: 2267,2278, 2990, 2991, 2998, 2999.
7 20.10.2000 Aggiunto Codici: 2242, 2243, 2270, 2279, 2282, 2303, 29922995, 2997.
8 14.02.2001 Aggiunto Codici: 2202, 2262, 2304.
9 26.03.2004 Aggiunto Codici: 2257, 2996. TPE
10 18.05.2004 Modificato Codice: 2292.
11 14.01.2005 Aggiunto Codice: 2950.
12 01.04.2005 Aggiunto Codice: 2951.
13 11.08.2005 Aggiunto Codice: 2500 2512.
14 18.11.2005 Modificato dicitura codice 2950.
IN CASO DI STAMPA LA COPIA DA RITENERSI NON CONTROLLATA, PERTANTO, NECESSARIO VERIFICARE L'AGGIORNAMENTO NELL'APPOSITO SITO WEB

REALIZZAZIONE EDITORIALE A CURA DI SATIZ NORMAZIONE

 IVECO S t a n d a r d 118140 Page 2/3
Allegato 2 Date 18.11.2005

NCODICE 1Azzurro 2Bianco 3Giallo 4Grigio 5Arancio Codice identificazione cavo : 1XXX XX9Z WY 118140
COLORI 6Viola 7Rosso 8Verde 9Rosa 0Marrone Z = 0 per fili senza rivestimento Z = 4 per fili stagnati

FUNZIONE : ILLUMINAZIONE MEDIANTE FARI COLORE BASE : BIANCO N5 CODICE CAVO : 2222

N FUNZIONE SPECIFICA
Codice CODICE FUNZIONE SPECIFICA IDENTIFICABILE SOLO CON COLORE BASE E NUMERO DI CODICE
2278 Alimentazione presa rimorchio 12 v. Fanale retronebbia
2279 Comando teleruttore per autotenuta fanale retronebbia
2280 Comando teleruttore fanale retronebbia
2281 Alimentazione fanale retronebbia prima del fusibile
2282 Alimentazione sistema fanale retronebbia dopo fusibile
2283 Alimentazione fanale retronebbia (dopo il fusibile oppure generica)
2284 Alimentazione fanale retronebbia con luci fendinebbia inserite.
2285 Indicatore ottico luci abbaglianti
2286 Alimentazione fanale retronebbia motrice, dopo controllo IVECO
2287 Indicatore ottico fanali retronebbia
2288 Indicatore ottico fanale retronebbia (solo come collegamento a valle di eventuale diodo)
2289 Comando teleruttore fari fendinebbia
2291 Linea K diagnostica per centralina ADM ( Bloccaggio differenziale elettronico )
2292 Linea K diagnostica centralina immobilizer o VCM (Vehicle Control Modul)
2293 Linea K diagnostica centralina retarder
2294 Linea K diagnostica centralina sospensioni pneumatiche
2295 Linea K diagnostica centralina riscaldatore supplementare
2296 Linea K diagnostica centralina climatizzazione
2297 Linea K diagnostica centralina cambio automatico
2298 Linea K diagnostica centralina MS6
2299 Linea K diagnostica per centralina ABS / limitatore di velocit
2300 Linea K computer di bordo veicolo
2301 Linea K cruscotto computerizzato
2302 Linea k tachigrafo
2303 Diagnostica Linea K Body Control
2304 Linea K diagnostica centralina metano
2351 Proiettore di lavoro dopo fusibile per Fire Fighting Vehicles
2500 Diagnosi linea K ECM o acceleratore CNG
2501 Diagnosi linea K DCU
2502 Diagnosi linea K CAMU
2503 Diagnosi linea K VCM
2504 Diagnosi linea K GMU Time Keeper guida ottica
2505 Alimentazione luce laterale sinistra dalla centralina MUX verso luci
2506 Alimentazione luce laterale destra dalla centralina MUX verso luci
2507 Alimentazione luci demergenza prima del diodo
2508 Diagnosi linea K centralina articolazione
2509 Alimentazione antinebbia anteriore dalla centralina MUX verso luci
2510 Alimentazione intermittente anteriore destro dalla centralina MUX verso luci
2511 Alimentazione luci anabbaglianti anteriore sinistro dalla centralina MUX verso luci
2512 Diagnosi linea K cruscotto

REALIZZAZIONE EDITORIALE A CURA DI SATIZ NORMAZIONE

 IVECO S t a n d a r d 118140 Page 3/3
Allegato 2 Date 18.11.2005

NCODICE 1Azzurro 2Bianco 3Giallo 4Grigio 5Arancio Codice identificazione cavo : 1XXX XX9Z WY 118140
COLORI 6Viola 7Rosso 8Verde 9Rosa 0Marrone Z = 0 per fili senza rivestimento Z = 4 per fili stagnati

FUNZIONE : ILLUMINAZIONE MEDIANTE FARI COLORE BASE : BIANCO N5 CODICE CAVO : 2222

N FUNZIONE SPECIFICA
Codice CODICE FUNZIONE SPECIFICA IDENTIFICABILE SOLO CON COLORE BASE E NUMERO DI CODICE
2950 Linea seriale di comunicazione CAN BUS C LOW
2951 Linea seriale di comunicazione CAN BUS L per motore
2990 Linea K diagnostica centralina chiusura centralizzata porta passeggero con Mux
2991 Linea K diagnostica centralina chiusura centralizzata porta autista con Mux
2992 Linea K diagnostica per centralina modulo lettino con Mux
2993 Linea K diagnostica per centralina modulo cabina con Mux
2994 Linea K diagnostica per centralina Instrument Cluster con Mux
2995 Linea K diagnostica per centralina Body Computer con Mux
2996 Linea K diagnostica per centralina DMI (Data Management Interface) oder EM (Expansions Modul)
2997 Linea K diagnostica per tachigrafo (MTCO)
2998 Linea K diagnostica computer telaio (FC) anteriore con Mux
2999 Linea K diagnostica computer telaio (FC) posteriore con Mux
